消防通信员竞赛项目技术细则.docx

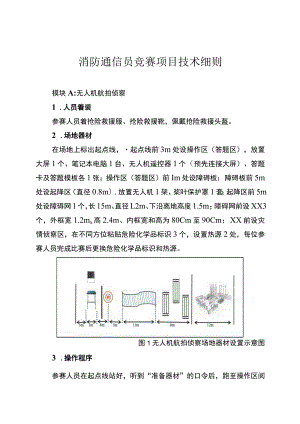

消防通信员竞赛项目技术细则模块A:无人机航拍侦察1 .人员着装参赛人员着抢险救援服、抢险救援靴，佩戴抢险救援头盔。2 .场地器材在场地上标出起点线，起点线前3m处设操作区（答题区），放置大屏1个、笔记本电脑1台、无人机遥控器1个（预先连接大屏）、答题卡及答题模板各1张；操作区（答题区）前Im处设障碍板；障碍板前5m处设起降区（直径0.8m）,放置无人机1架、桨叶保护罩1套；起降区前5m处设障碍网1个，长15m、直径L2m、下沿离地高度1.5m；障碍网前设XX3个，外框宽1.2mx高2.4m、内框宽和高为80Cm至90Cm；XX前设灾情侦察区，在不同方位粘贴危险化学品标识3个，设置热源2处，每位参赛人员完成比赛后更换危险化学品标识和热源。图1无人机航拍侦察场地器材设置示意图3 .操作程序参赛人员在起点线站好，听到“准备器材”的口令后，跑至操作区阅读答题卡(阅读时间为30秒钟)，打开遥控器电源开关，跑至起降区打开无人机电源开关，做好飞行前检查，检查完毕后向裁判举手示意“准备完毕工听到“开始”口令后，参赛人员按下计时器“开始”键，跑至操作区，起飞无人机，按照顺序依次飞过障碍网、XX,然后飞至灾情侦察区，搜寻危险化学品标识和热源，并拍摄照片，完毕后飞至灾情侦察区上方8m-9m处，拍摄全景图，拍摄完毕后返航至起降区，拔下遥控器视频线，连接笔记本电脑，利用数据线或读卡器将无人机拍摄的侦察照片及全景图拷贝至笔记本电脑,侦察照片放至电脑桌面“侦察照片”文件夹(在文件夹内新建文件夹,命名为“第X号参赛人员”),全景图利用720云上传，命名规则为，第X号参赛人员”，操作完毕后按照侦察情况在答题卡上作答,依次关闭无人机和遥控器电源，操作结束按下计时器“结束”键。4 .操作要求(1)严格按照操作程序实施。(2)器材检查完毕后，无人机及遥控器处于开机状态(无人机桨叶处于静止状态)。(3)无人机起飞侦察及笔记本电脑图像投至大屏。(4)无人机降落后不得再次起飞。(5)须安装桨叶保护罩。(6)飞行过程中，无人机不得触碰障碍物。(7)严禁携带手机、无线网卡等无线通信工具。(8)全景图制作方式不限，导入合成后不需后期处理。(9)无人机飞行过程中严禁答题。(10)侦察危化品标识和热源时需拍照留存。(H)操作限时20分钟。5.成绩评定采用电子计时方式，自参赛人员按下计时器“开始”键时起至按下“结束”键为止。6.评判细则有下列情况之一者，不计取成绩：(1)违反操作程序和要求的。(2)未穿越障碍网或XX的。(3)无人机坠机或发生安全事故的。(4)无人机操作过程中参赛人员离开操作区的(规定情况除外)。(5)未降落至起降区的。(6)超过操作时限的。有下列情况之一者，作加时处理：(1)降落时，无人机脚架压线的，力时1分钟。(2)按下计时器“结束”键后，未关闭无人机或遥控器电源的，每个加时1分钟。(3)未按照先开遥控器后开无人机、先关无人机后关遥控器Jl质序操作的，每次加时1分钟。(4)答题错误(含未答)或答题正确但未拍摄照片的，每个加时3分钟。（5）全景图制作上传不成功的，加时5分钟；命名错误的加时1分钟。（6）全景图高度低于8m或高于9m的，加时1分钟。模块B:无人机精准抛投1 .人员着装参赛人员着抢险救援服、抢险救援靴，佩戴抢险救援头盔。2 .场地器材在场地上标出起点线；起点线前3m处设操作区，放置大屏1个、无人机遥控器1个（预先连接大屏）；操作区前Im处设障碍板；障碍板前5m处设起降区（直径1.2m）,放置无人机1架、1.5L矿泉水1瓶（预先连接2m吊绳）、救生圈1个（重量1.5Kgx内径约35cm、预先连接2m吊绳）；起降区前30m处放置铁筒3个（号铁筒高30cmx直径9cm；号铁筒高30cmx直径12cm；号铁筒高30cm、直径15cm）,铁筒前IOm处设假人1个（站姿）。图2无人机精准抛投场地器材设置示意图3 .操作程序参赛人员在起点线站好，听到“准备器材”的口令后，跑至操作区打开遥控器电源开关，跑至起降区将矿泉水瓶挂至无人机抛投钩，打开无人机电源开关，做好飞行前检查，检查完毕后向裁判举手示意“准备完毕工听到“开始”口令后，参赛人员按下计时器“开始”键，跑至操作区，操作无人机飞至铁筒上方，将矿泉水瓶完全放至铁筒内，操作完毕后将无人机返航至起降区。关闭无人机电源开关，将救生圈挂至无人机抛投钩，打开无人机电源开关，跑至操作区，起飞无人机飞至假人上空，将救生圈套入假人头部，操作完毕后将无人机返航至起降区，按顺序关闭无人机和遥控器电源，按下计时器“结束”键。4 .操作要求(1)严格按照操作程序实施。(2)器材检查完毕后，无人机及遥控器处于开机状态(无人机桨叶处于静止状态)。(3)无人机不得触碰铁筒、假人。(4)挂矿泉水瓶和救生圈时，无人机处于关机状态。(5)按照先投矿泉水瓶后投救生圈的顺序进行操作，不得同时挂载。(6)不得私自缩短吊绳长度。(7)严禁携带手机等通信工具。(8)操作限时20分钟。5.成绩评定采用电子计时方式，自参赛人员按下计时器“开始”键时起至按下“结束”键为止。6.评判细则有下列情况之一者，不计取成绩：(1)违反操作程序和要求的。(2)无人机坠机，机身碰撞假人、铁筒或发生安全事故的。(3)无人机操作过程中参赛人员离开操作区的(规定情况除外)。(4)挂矿泉水瓶和救生圈时，无人机处于开机状态的。(5)矿泉水瓶和救生圈均未投入的。(6)私自缩短吊绳长度的。(7)未降落至起降区的。超过操作时限的。有下列情况之一者，作加时处理：(1)降落时，无人机脚架压线的，每次加时1分钟。(2)操作结束未关闭无人机和遥控器电源的，每个加时1分钟。(3)未按照先开遥控器后开无人机、先关无人机后关遥控器/质序操作的，每次加时1分钟。(4)矿泉水橱口救生圈吊升后触地的，每次加时1分钟。(5)矿泉水瓶投入号铁筒的不加时，投入号铁筒的加时5分钟，投入号铁筒的加时10分钟，未投入的加时15分钟。(6)救生圈未套入假人头部的，加时15分钟。(7)飞行过程中，矿泉水瓶或救生圈在途中掉落的，按照未投入或未套入作加时处理。(8)无人机抛投过程中矿泉水瓶、救生圈破损或铁筒、假人侧翻，按照未投入或未套入作加时处理。模块C:现场通信保障1.人员着装参赛人员着抢险救援服、抢险救援靴，佩戴抢险救援头盔。2.场地器材在室外场地上标出起点线，起点线前3m处设卫星便携站搭建区，放置卫星便携站1套、成品网线1根；室内设操作区，放置大屏1个、显示器2台、指挥视频终端1套、分屏器1套、笔记本电脑1台、网络交换机2台、摄像机1部、音频设备(含调音台、音响、话筒等)1套、线材1批、接头1批、制作工具1批，操作区设摄像机架设点。每位参赛人员完成比赛后由裁判员将所有器材复位。图3现场通信保障场地器材设置示意图3.操作程序参赛人员在起点线站好，听到“准备器材”的口令后，跑至卫星便携站搭建区和操作区检查器材，检查完毕后返回起点线，向裁判举手示意“准备完毕二听到“开始”口令后，参赛人员按下计时器“开始”键，跑至卫星便携站搭建区，组装卫星便携站，连接馈线后开启主机，对星成功并入网后，将网线一头接入主机，另一头接入室内卫星网络交换机，制作网线1根、音频线1根、视频线1根，连接指挥调度网网络交换机、指挥视频终端、调音台、音响、话筒、笔记本电脑、摄像机、分屏器等设备，按照要求配置指挥视频终端，登录成功后设置音视频参数，测试电脑XX和指挥视频终端声音（测试用语为“声音测试、声音测试、幺两叁肆伍陆拐捌勾洞”），测试完毕后组建会议，会议模板设置为“2分屏”（左边显示本地图像、右边显示电脑XX图像）,会议名称为“第X号参赛人员”，将本地图像摄像机MI电脑XX图像广播至2号显示器和大屏，操作完毕后按下计时器“结束键。4.操作要求（1）严格按照操作程序实施。（2）1号显示器为主屏（操作屏），2号显示器和大屏为观看屏（图像相同）。（3）严禁携带手机等通信工具。（4）操作限时30分钟。5.成绩评定采用电子计时方式，自参赛人员按下计时器“开始”键时起至按下“结束”键为止。6.评判细则有下列情况之一者，不计取成绩：(1)违反操作程序和要求的。(2)人为损坏竞赛器材、放弃竞赛模块的。(3)因网线制作不成功导致网络不通，指挥视频终端无法上线的。(4)发生安全事故的。(5)超过操作时限的。有下列情况之一者，作加时处理：(1)电脑XX没有声音或没有图像的，各加时2分钟。(2)指挥视频终端测试没有声音的，加时5分钟。(3)指挥视频终端测试有杂音、回音、啸叫、断续等情况的，加时2分钟。(4)测试用语不规范的(含数字读音错误)，加时1分钟。(5)指挥视频终端没有本地图像的，加时5分钟。(6)指挥视频终端本地图像不清晰的，加时2分钟。(7)会议名称或会议模板(含本顺口XX图像位置)设置错误的，每个加时2分钟。(8X更携站馈源头掉地、组装完毕前开机或入网不成功的，加时1。分钟。(9)卫星便携站搭建过程中，馈线头触地或天线面板掉地的，每次加时1分钟。(10)未将网线接入卫星便携站主机和卫星网络交换机的加时2分钟。(11)2号显示器和大屏没有图像或图像显示错误的，每个加时2分钟。(12)2号显示器和大屏图像有黑边的，每个加时1分钟。(13)视频参数未按照规定设置的，每项加时1分钟。
