直流高压发生器工作原理及技术特征.docx

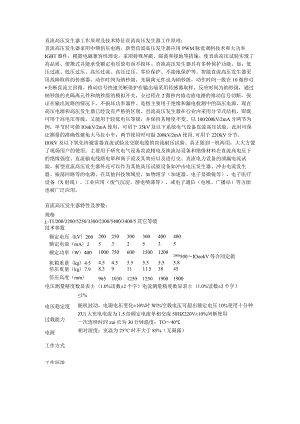

直流高压发生器工作原理及技术特征直流高压发生器工作原理：直流高压发生器采用中频倍压电路，新型直流高压发生器应用PWM脉宽调制技术和大功率IGBT器件，根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压试验实现了高品质、便携式并能承受额定电压放电而不损坏。直流高压发生器具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。智能直流高压发生器采用故障取样的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，动作时间一般在10微秒可*关断直流主回路。推动信号快速关断保护在输出端采用传感器取样，反应时间为纳秒级，通过纳秒级的光隔离元件和纳秒级的模拟开关，全过程在2微秒内将功放电路的推动信号切断，保证在输出短路的情况下，不损坏功率器件。是指主要用于绝缘和漏电检测中的高压电源，现在高压电源和高压发生器已经没有严格的区别。直流高压发生器在行业内采用分节式结构，即既可用于高电压等级，又能用于较低电压等级，并保持其精度不变。以100200kV2mA分两节为例，单节时可做IOokV2mA使用，可用于35kV及以下系统电气设备直流高压试验，此时可保证测量的准确性避免大马拉小车；两节使用时可做200kV2mA使用.可用于22OkV分节、IlOkV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。真正做到一机两用，大大方便了现场用户的使用。主要用于研究电气设备直流精电及换流站设备和绝缘材料在直流高电压下的绝缘强度、直流愉电线路电晕和离子流及其效应以及进行交、直流电力设备的泄漏电流试验。新型直流高压发生器外还可以作为其他高压试验设备如冲击电压发生器、冲击电流发生器、振荡回路等的电源。在其他科技领域里，如物理学（加速器、电子显微镜等）、电子医疗设备（X射线）、工业应用（废气沉淀、静电喷漆等）、或电子通信（电视、广播站）等方面也被广泛应用。直流高压发生器特性及参数：规格j,-TU200/2200/5250/3300/2300/5400/3400/5其它等级技术参数额定电压（kV）200200250300300400400额定电流（mA）2532535额定功率（W）4001000750600150012002000500IOookV等合同定做机箱重量（kg）454.54.55.55.55.55.8倍压重量（kg）7.98.391111.53845倍压高度（mm）96596510301250125019001900电压测量精度数显表±（1.0%读数±2个字）电流测量精度数显表±（1.0%读数±2个字）1%电压稳定度过载能力电源工作方式工作环境随机波动，电源电压变化±10%时Wl%空载电压可超出额定电压10%使用十分钟ZUi大充电电流为1.5倍额定电流单相交流50HZ220V±10%间断使用一次连续时间zui长为30分钟温度：TO40相对湿度：室温为25°C时不大于85%（无凝露）带电容负荷能力结构特点操作箱特点海拔高度：1500米以下被试品电容量无限制可用1.5倍的额定电流充电环氧玻璃钢电气绝缘倍压筒空气绝缘、无泄漏之虑新型直流高压发生器高精度0.75UDClm单触按钮（精度WL0%）氧化锌避雷器试验过压保护采用拨置，一目了然控制箱小，方便现场尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有IOKV高压绝缘垫,ZGF-2mA60KV直流高压发生器,硅橡胶高压线,继电保护试验装置,微水测试仪,安全工器具力学性能试验机,双钳相位伏安表,100A回路电阻测试仪等等的介绍,您如果对我们的产品有兴趣，咨询。谢谢！
