焊接过程中地芯片植锡步骤.doc

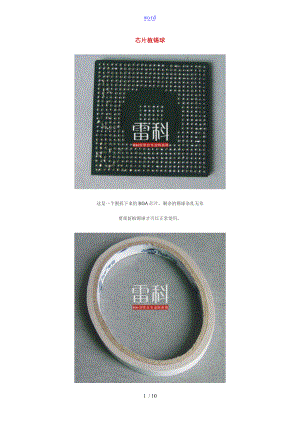

word芯片植锡球这是一个刚拆下来的BGA芯片，剩余的锡球杂乱无章要重新植锡球才可以正常使用。先准备一卷双面胶带，这种胶带在文具店可以买到。撕下一小条双面胶带，并将胶带贴在工作台上。将胶带背面的油性纸撕掉。通过双面胶将芯片粘在工作台上在芯片上刷一薄层焊膏用刀头烙铁刮掉焊盘上的剩余焊锡除锡后的芯片上有剩余焊膏等杂物，用洗板水洗掉杂物。用毛刷刷芯片清洗后的芯片就很干净了。在芯片上均匀地刷一薄层焊膏。注意：焊膏不能太厚，要刷得均匀否如此多出来的焊膏会通过钢网小孔溢出来，影响锡球排列将钢网对齐叠放在芯片上将芯片边缘的多余焊膏擦干净，以防粘锡球。擦芯片必须到位，否如此锡球会粘到芯片边缘，影响工作效率。用小勺将锡球弄到钢网上钢网的每个小孔都要被锡球覆盖晃动钢网，让多余的锡球滑落到小碗里通过处理，钢网的每个小孔里都应有一个锡球，不能多，也不能少锡球准确定位后，可以用雷科BGA返修台加热，使锡球熔化并粘到焊盘上如果是雷科902、雷科903、雷科906、雷科916型BGA返修台，如如下图所示放好芯片如果是雷科908型BGA返修台，如如下图所示摆好芯片。正确设定温度等待。大概3分钟左右加热完成关掉电源开关将芯片放到一边冷却。用洗板水清洗浸泡，然后取下钢网，清理多余的锡球BGA芯片植球完毕。 10 / 10
