GZ008 装配式建筑智能建造赛项赛题模块一信息化建模与方案编制-2023年全国职业院校技能大赛赛项赛题.docx

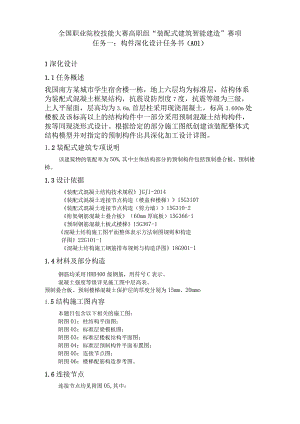

全国职业院校技能大赛高职组“装配式建筑智能建造”赛项任务一：构件深化设计任务书（AOl）1深化设计1.1任务概述我国南方某城市学生宿舍楼一栋，地上六层均为标准层，结构体系为装配式混凝土框架结构，抗震设防烈度7度，抗震等级为三级，上人平屋面，层高均为3.6m,首层柱采用现浇混凝土，标高3.60Om处楼板及该标高以上的结构构件中一部分采用预制混凝土结构构件，按等同现浇形式设计。根据给定的部分施工图纸创建该装配整体式结构模型并对指定的预制构件出具深化加工设计详图。1.2装配式建筑专项说明该建筑物的装配率为50%,其中主体结构部分的预制构件包括预制叠合板、预制楼梯。1.3设计依据装配式混凝土结构技术规程JGJl-2014装配式混凝土连接节点构造（楼盖和楼梯）15G310T装配式混凝土连接节点构造（剪力墙）15G310-2桁架钢筋混凝土叠合板（6Omm厚底板）15G366-1预制钢筋混凝土板式楼梯15G367-1混凝土结构施工图平面整体表示方法制图规则和构造详图22G101-1混凝土结构施工钢筋排布规则与构造详图18G901-11.4材料及部分构造钢筋均采用HRB400级钢筋，用符号C表示。混凝土强度等级详见施工图中层高表。预制叠合板、预制楼梯混凝土保护层的厚度分别为15mm、20mmo1.5结构施工图内容本题目包含以下相关的施工图：附图01：柱结构平面图；附图02：标准层梁模板图；附图03：标准层楼板结构平面图；附图04：标准层预制构件平面布置图；附图05：连接节点图；附图06：楼梯配筋构造参考图。1.6连接节点连接节点均见附图05,其中：1.6.1预制叠合楼板采用后浇带的整体式接缝连接形式，其连接节点见附图05,预制楼梯上下端的支座节点见附图05。1.6.2预制叠合板、均搁进支座IOmmo1.6.3预制梯段间留有15mm缝，详见标准层预制构件平面布置图。1. 7叠合板及预制底板的要求1. 7.1楼板采用60mm（预制）+7Omm（现浇）的形式；1.7. 2桁架钢筋规格代号为A80,桁架钢筋的设置应满足规程要求；1.7.3吊装方式为吊桁架筋的形式，吊点加强筋为2C8,长度280mm,设两组共4个吊点，吊点位置设置在距板边L5±100波峰处，并在对应构件深化图纸中自动标注出吊点位置；1.7.4预制板底板左右板边分别设置1C6的不外伸构造钢筋，钢筋中心距板边缘距离为25mm；1.7.5预制底板上XH3字符标示的配件为金属材质的加高型86线盒，高度100,并在深化图纸对线盒统计；1. 7.6柱切角处板钢筋构造应满足混凝土结构施工钢筋排布规则与构造详图18G901T中的要求，洞口每边放置ICIo的加强筋，钢筋信息参考预制板配筋图；1.7. 7预制底板相应位置应在深化图纸中标识出粗糙面及构件安装符号；1.7.8预制底板的其它未说明处应满足图纸及现行标准、图集、规范的要求。1.8预制楼梯要求1.8.1预制楼梯尺寸详标准层预制构件平面布置图；高低端支座做法详节点大样；1.8.2预制楼梯的吊装及脱模预埋件均选用圆头吊钉；1.8.3预制楼梯踏步均设置防滑槽；1.8.4预制楼梯配筋参考构件配筋详图，详见附图05；1. 8.5预制楼梯其它未说明的构造配筋参考15G367-1中的ST-30-25配箭图，详见附图06。2设计内容及结果输出根据以上任务书要求，创建该建筑物的整体结构模型并对预制构件出具构件加工详图。1.1 模型创建要求根据给定的图纸，创建该建筑物结构整体模型。1.1.1 现浇混凝土构件建模要求2. 根据图纸将现浇梁、现浇柱、现浇板（现浇楼梯除外）布置在模型文件中，其中现浇构件的实体钢筋不需建立。3. 1.2预制构件建模要求（15分）根据图纸将各类预制构件（后浇叠合层不需建模）布置在模型中的相应位置，使模型完整准确。1 .2构件详图要求对3.570标高的PCB3、PCB6、PeLTI预制构件出具深化设计构件详图。预制叠合板构件深化设计图纸中应包含的内容：模板图、配筋图、构件信息表（至少包含混凝土体积、构件厚度、构件面积、构件重量、混凝土强度、钢筋类型、保护层厚度、桁架钢筋数量、桁架钢筋规格、桁架钢筋长度）、埋件信息表（至少包含埋件编号、名称、数量）、钢筋列表清单（至少包含编号、数量、级别、直径、单根长度、钢筋形状、加工尺寸、总长度、钢筋总重量）、图例信息表（至少包含项目名称、构件类型、楼层、日期、构件名称）。其他每个构件深化设计图纸中应包含的内容：模板图、配筋图、构件信息表（至少包含混凝土体积、构件重量、混凝土强度、）、埋件信息表（至少包含埋件编号、名称、数量）、钢筋列表（至少包含编号、数量、级别、直径、钢筋形状、加工尺寸、总长度、钢筋总重量）。图例信息表（至少包含项目名称、构件类型、楼层、日期、构件名称）。深化设计图纸要求图面整洁、文字和标注不得有重叠现象。2 .3结果输出要求1 .3.1深化设计图纸,均采用A2图幅绘制，并分别以“2F-PCB3”、“2F-PCB6”、“2F-PCLT1”为详图名称并导出到指定文件夹。2 .3.2将最终的模型文件以“赛位号+任务一”命名提交。全国职业院校技能大赛高职组“装配式建筑智能建造”赛项任务一：构件深化设计任务书（A02）1深化设计1.1 任务概述我国南方某城市的一栋高层住宅项目，地下四层、地上二十六层，结构体系为装配整体式混凝土框架结构，抗震等级为三级，上人平屋面，楼梯间局部出屋面，层高详见层高表，首层柱采用现浇混凝土，结构构件中一部分板、楼梯、外墙采用预制混凝土结构构件，按等同现浇形式设计。根据给定的部分施工图纸创建该装配整体式结构模型并对指定的预制构件出具深化加工设计详图。1.2 装配式建筑专项说明该建筑物的装配率为50%,其中主体结构部分的预制构件包括预制预制叠合板、预制楼梯、预制外墙。1.3 设计依据装配式混凝土结构技术规程JGJ1-2014装配式混凝土连接节点构造（楼盖和楼梯）15G310-1装配式混凝土连接节点构造（剪力墙）15G310-2桁架钢筋混凝土叠合板（6Omm厚底板）15G366-1预制钢筋混凝土板式楼梯15G367-1混凝土结构施工图平面整体表示方法制图规则和构造详图22G101-1混凝土结构施工钢筋排布规则与构造详图18G901T1.4 材料及部分构造钢筋均采用HRB400级钢筋，用符号C表示。混凝土强度等级详见施工图中层高表。预制叠合板、预制外墙、预制楼梯混凝土保护层的厚度分别为15mm.20mm>20mmo1.5结构施工图内容本题目包含以下相关的施工图：图图图图图图 /. 1、/.I'/11'J/IIJ/ 11 J/1;'J7J 7Jr7J01：标准层柱结构平面图；02：标准层梁模板图；03：标准层楼板结构平面图；04：标准层预制构件布置图；05：连接节点图；06：楼梯配筋构造参考图。1.6连接节点连接节点均见附图05,其中1.6.1本项目预制叠合楼板有预制叠合单向板和预制叠合双向板两种，预制叠合双向楼板采用后浇带的整体式接缝连接形式，其连接节点见附图05,预制叠合单向板采用密拼缝形式，其连接节点见附图05,预制叠合单向板仅受力方向出筋，非受力方向边梁支座节点见附图05；叠合板与边梁支座的连接形式见附图05o1. 6.2预制叠合板搁进支座IOmmo1.7叠合板及预制底板的要求1.7.1叠合楼板采用60mm（预制）+70mm（现浇）的形式，桁架钢筋规格代号为A75；1.7. 2桁架钢筋的设置应满足规程要求，需考虑到其设置能使底板的纵筋总量最低；1.7.3 吊装方式为吊桁架筋的形式，吊点加强筋为2C8,长度280mm,设两组吊点，吊点位置设置在距板边L5±100波峰处，并在对应构件深化图纸中自动标注出吊点位置；1.7.4 双向叠合板底板上下板边分别设置1C8的不外伸构造钢筋，钢筋中心距板边缘距离为25mm；1.7.5预制底板上XHl字符标示的配件为PVC材质的加高型86线盒，高度100；预制底板上XH2字符标示的配件为金属材质的加高型86线盒，高度100,并在深化图纸对线盒统计；1.7.6柱切角处板钢筋构造应满足混凝土结构施工钢筋排布规则与构造详图18G901-1中的要求;1.7.7预制底板相应位置应在深化图纸中标识出粗糙面及构件安装符号；1.7.8预制底板的其它未说明处应满足图纸及现行标准、图集、规范的要求。1. 8预制剪力墙要求8.1预制剪力墙抗震等级为二级；1.8.2预制剪力墙的吊装预埋件选用吊钉，吊钉需满足吊装承载力的要求；1.8.3预制剪力墙配筋信息参考构件配筋图，详见附图05；8.4预制剪力墙相关部位应按要求设置粗糙面和企口，并在深化图纸中示意出构件的外围接触面符号以及安装符号等；1.8.5预制剪力墙墙端切口、预制墙上预留预埋的线盒及配管详见附图05,预制剪力墙在安装面设置4个临时支撑预埋螺母，位置应符合相关要求。2设计内容及结果输出根据以上任务书要求，创建该建筑物的整体结构模型并对预制构件出具构件加工详图。2.1 模型创建要求根据给定的图纸，创建该建筑物2F至天面层标高段的结构整体模型。1.1 .1现浇混凝土构件建模要求根据图纸将现浇梁、现浇柱、现浇板（现浇楼梯除外）布置在模型文件中，其中现浇构件的实体钢筋不需建立。1.2 .2预制构件建模要求根据图纸将各类预制构件（后浇叠合层不需建模）布置在模型中的相应位置，使模型完整准确。2.2 构件详图要求对B2F-YBS-51叠合板、YWQ-I外墙构件出具深化设计构件详图。预制叠合板构件深化设计图纸中应包含的内容：模板图、配筋图、构件信息表（至少包含混凝土体积、构件厚度、构件面积、构件重量、混凝土强度、钢筋类型、保护层厚度、桁架钢筋数量、桁架钢筋规格、桁架钢筋长度）、埋件信息表（至少包含埋件编号、名称、数量）、钢筋列表清单（至少包含编号、数量、级别、直径、单根长度、钢筋形状、加工尺寸、总长度、钢筋总重量）、图例信息表（至少包含项目名称、构件类型、楼层、日期、构件名称）。其他每个构件深化设计图纸中应包含的内容：模板图、配筋图、构件信息表（至少包含混凝土体积、构件重量、混凝土强度、）、埋件信息表（至少包含埋件编号、名称、数量）、钢筋列表（至少包含编号、数量、级别、直径、钢筋形状、加工尺寸、总长度、钢筋总重量）。图例信息表（至少包含项目名称、构件类型、楼层、日期、构件名称）。深化设计图纸要求图面整洁、文字和标注不得有重叠现象。1. 3结果输出要求1. 3.1深化设计图纸，均采用A2图幅绘制，深化设计图纸，均采用A2图幅绘制，并分别以“B2F-YBS-51"、“YWQT”为详图名称并导出到指定文件夹02. 3.2将最终的模型文件以“赛位号+任务一”命名提交。全国职业院校技能大赛高职组“装配式建筑智能建造”赛项任务一：构件深化设计任务书（A03）1深化设计1.1任务概述我国南方某城市学生宿舍楼一栋，地上八层，其中二七层为标准层，结构体系为装配整体式混凝土框架结构，抗震等级为三级。首层柱采用现浇混凝土，标高4.50Om处楼板、梁及该标高以上的结构构件中一部分采用预制混凝土结构构件，按等同现浇形式设计。根据给定的部分施工图纸创建该装配整体式结构模型并对指定的预制构件出具深化加工设计详图。1.2装配式建筑专项说明该建筑物的装配率为50%,其中主体结构部分的预制构件包括预制墙、预制楼梯、预制板。1. 3设计依据装配式混凝土结构技术规程JGJ1-2014装配式混凝土连接节点构造（楼盖和楼梯）15G310-1装配式混凝土连接节点构造（剪力墙）15G310-2预制钢筋混凝土板式楼梯15G367-1混凝土结构施工图平面整体表示方法制图规则和构造详图22G101-1混凝土结构施工钢筋排布规则与构造详图18G901-11.4材料及部分构造钢筋均采用HRB400级钢筋，用符号C表示。混凝土强度等级详见施工图中层高表。预制叠合板、预制墙、预制楼梯混凝土保护层的厚度分别为15mm、20mm、20mmo1.5结构施工图内容本题目包含以下相关的施工图:附图01：附图02：附图03：附图04：附图05：附图06：标准层柱结构平面图；标准层梁模板图；标准层楼板结构平面图;标准层预制构件布置图;连接节点图；楼梯配筋构造参考图。1. 6连接节点1. 6.1预制叠合楼板采用后浇带的整体式接缝连接形式，其连接节点见附图05,叠合板与边梁支座的连接形式见附图05,叠合板与中间梁支座的连接形式见附图05o2. 6.3预制叠合板搁进支座IOmmo1.7预制楼梯要求1. 7.1预制楼梯的挑耳统一设置在梯段的高端处，尺寸详标准层预制构件平面布置图，详见附件05；1.7. 2预制楼梯的吊装及脱模预埋件分别选用圆头吊钉与预埋焊板1；7.3预制楼梯踏步均设置防滑槽；1.7.4预制楼梯配筋参考配筋详图，详见附件05。1. 8预制剪力墙要求1.1.1 预制剪力墙抗震等级为三级；1. 8.2预制剪力墙的吊装预埋件选用吊钉，吊钉需满足吊装承载力的要求；1.8. 3预制墙上下企口、键槽及预埋件信息参考构件平面详图；配筋信息参考构件配筋详图，详见附图05；1 .8.4预制墙相关部位应按要求设置粗糙面和键槽等，并在深化图纸中示意出构件的外围接触面符号以及安装符号等；2设计内容及结果输出根据以上任务书要求，创建该建筑物的整体结构模型并对预制构件出具构件加工详图。2 .1模型创建要求根据给定的图纸，创建该建筑物2F至天面层标直度的结构整体模型。2.1.1 现浇混凝土构件建模要求2. 根据图纸将现浇梁、现浇柱、现浇板（现浇楼梯除外）布置在模型文件中，其中现浇构件的实体钢筋不需建立。3. 1.2预制构件建模要求根据图纸将各类预制构件（后浇叠合层不需建模）布置在模型中的相应位置，使模型完整准确。2.2构件详图要求对标准层PCQ3、PCLT5预制构件出具深化设计构件详图。每个构件深化设计图纸中应包含的内容：模板图、配筋图、构件信息表（至少包含混凝土体积、构件重量、混凝土强度、）、埋件信息表（至少包含埋件编号、名称、数量）、钢筋列表（至少包含编号、数量、级别、直径、钢筋形状、加工尺寸、总长度、钢筋总重量）。图例信息表（至少包含项目名称、构件类型、楼层、日期、构件名称）。深化设计图纸要求图面整洁、文字和标注不得有重叠现象。2. 3结果输出要求1. 3.1深化设计图纸，均采用A2图幅绘制，并分别以“标准层-PCQ3”、“标准层-PCLT5”为详图名称并导出到指定文件夹。2. 3.2将最终的模型文件以“赛位号+任务一”命名提交。任务二结构设计说明编制（满分100分）答题说明：请根据文件“吊装方案编制资料.Zip”,提供的图纸和方案模板（非完整版），完善模板上相关内容，根据模板上标注的题号，从以下题目中选择唯一正确答案，完善吊装专项方案。完成以后，以“赛位号+模块任务名称”命名将试题提交至主机。一、单项选择题（120题，每小题5分，共100分）1 .本工程抗震设防烈度为（A）度。A. 6B. 7C. 8D. 92 .本工程建筑层数为（C）层。A. 6B. 7C. 8D. 93 .本工程项目预制剪力墙外墙构件中，最大单构件方量为（A）m30A. 0.45B. 0.36C. 0.52D. 0.634 .本工程临时支撑上支撑杆倾角Ql一般为（C）oA. 1530°B. 30-45°C. 45-60°D. 60-75°5 .本工程预制剪力墙PCQ3的参考方量为（A）mA. 2.14B. 2.5C. 2.82D. 3.156 .本工程预制剪力墙PCQl的参考方量为（B）m'。A. 15.18B. 16.06C. 18.21D. 19.687 .本工程预制剪力墙构件进场验收高度的允许偏差为（C）mm。.±3B. +4C. ±5D. ±108 .本工程预制剪力墙构件进场验收预留孔中心线位置偏移允许偏差为（D）3ITloA. 2B. 3C. 4D. 59 .本工程预制剪力外墙板斜支撑不少于（八）道。A. 2B. 3C. 4D. 510 .本工程预制剪力墙外墙吊装工艺中剪力墙钢筋垂直度校核、灌浆孔清理检查后需进行的工作是（A）。A.灌浆区分仓B.底部垫片标高找平C.垂直度调整D.水平度调整11.本工程预制剪力墙外墙吊装工艺中塔吊吊钩松钩后需进行的工作是（C）oA.灌浆区分仓B.底部垫片标高找平C.垂直度调整D.水平度调整12 .本工程预制剪力墙构件安装时构件标高的允许偏差为（C）mm。A. ±3B. ±4C. ±5D. ±1013 .本工程预制剪力墙构件安装时构件搁置长度偏移允许偏差为（C）In）A. ±3B. ±4C. ±5D. ±1014 .本工程预制剪力墙构件安装时，需要检查连接钢筋的（A）。A.长度B.型号C.材质D.抗拉强度15 .本工程预制剪力墙构件安装时灌浆施工时，首先需要进行（A）。A.灌浆孔清理B.灌浆料搅拌C.灌浆饱满、出浆确认并塞孔D.灌浆施工16.本工程预制剪力墙构件安装时灌浆施工时，构件灌浆区域周边封堵后需要进行（C）。A.灌浆孔清理B.灌浆料搅拌C.灌浆饱满、出浆确认并塞孔D.灌浆施工17 .本工程预制剪力墙构件质量验收时长度的允许偏差为（C）rnioA. ±3B. +4C. ±5D. ±1018 .本工程预制剪力墙构件质量验收时墙板对角线的偏移允许偏差为（D）mm0A. 3B. 5C. 8D. 1019 .本工程预制剪力墙构件质量验收时预埋螺栓的偏移允许偏差为（C）11U11oA. 2B. 3C. 5D. 1020 .本工程预制剪力墙构件起吊及放下时，必须（B）oA.轻起快放B.轻起轻放C.快起快放I）.快起轻放任务三施工图识读样卷（满分100分）一、单项选择题（1-20题，每小题3分，共60分）1.KZL尺寸为（B）mm。A. 300*300B. 400*400C. 500*500D. 600*6002 .本工程第五层标高为（D）m。A. 3.850B. 6.650C. 9.450D. 12.2503 .本工程13层柱混凝土等级为（D）。A. C20B. C25C. C30D. C354 .本工程第二层建筑层高为（D）Inn1。A. 2.850B. 2.800C. 2.500D. 4.4505 .本工程KL5尺寸为（A）mm。A. 250*550B. 200*550C. 250*500D. 200*5006 .水电井位置板厚为（八）Inn1。A. 60B. 80C. 100D. 1205. PCBl单个重量为（A）t。A. 0.80B. 1.00C. 1.02D. 1.056. PCB81尺寸为（八）Inn1。A. 1120*1870*60B. 1870*2720*60C. 1280*2570*60D. 2420*2570*607. PCQ3单个重量为（A）t。A. 0.77B. 0.85C. 1.02D. 1.058. PCQ3尺寸为（B）u11oA.2230*1000*200B.2230*800*200C.3600*1280*120D.3600*800*1209. PCLT5平面尺寸为（八）DIIA.1360*1800B. 1560*1800C. 1360*2100D. 1560*210010 .本工程PCQ3模板图中，墙顶部距结构板顶标高（B）mmoA.250B.550C.500D.20011 .本工程PCQ3配筋图中，钢筋等级为（C）。A.1级钢B.2级钢C.3级钢D.4级钢12 .本工程预制楼梯中，上部边缘加强筋的单根长度为（B）unoA.3803B.3874C.3875D.380513 .本工程预制外墙配筋图中，内侧顶部钢筋外露高度为（B）mnioA.300B.350C.400D.50014 .本工程预制外墙中，拉杆套筒钢筋等级为（A）。A.HPB300B.HPB335C.HRB400D.RRB40015 .本工程中内埋螺母之间的间距为（B）mmoA.350B.400C.600D.85016 .本工程预制外墙板减重块规格为（B）.A.XPS5B.B132kgm3HlOOC.挤塑板D.挤塑板XPS17 .本工程未标注的预制外墙钢筋保护层厚度为（A）mm。A.20B.25C.30D.3518 .本工程预制外墙粗糙面的面积不宜小于结合面的（D）。.20%B.40%C.60%D.80%19 .本工程PCLT5楼梯中销键加强筋直径为（C）mm。A.6B.8C.10D.1220 .本工程PCLT5楼梯中踏步高度为（D）mm。A.300B.200C.210D.140二、多项选择题（21-28题，每题5分，共40分。多选错选不得分，漏选得一半分）21 .预制外墙预埋件包含（ACD）。.PVC86线盒B.吊环C.内埋螺母D.吊钉E.斜支撑螺母22.本工程预制楼钢筋直径有（BCE）组成。A. 6unB. 8mC.IOmmD. 12mmE. 14mm23.钢筋灌浆套筒的组成分为（AB）。A.被连接钢筋B.套筒筒体C.灌浆料D.砂浆E.焊条24.本工程中描述正确的有（AE）。A.内叶板混凝土体积O.309m3B.内埋螺母总共4个C.吊钉总共6个D.楼梯而筋间距为外表皮到外表皮E.HBl规格为90X9025.以下关于本工PCLT5说法正确的是（AC）。A.梯段厚度12OnlmB.梯段厚度14OnlnlC.楼梯平台厚度200mmD.楼梯平台厚度450mmE.楼梯宽度1360mm26.以下关于本工程预制外墙说法正确的是（BD）。A. Ia钢筋直径22mmB. Ia钢筋等级为3级CIa钢筋个数8D. Ia钢筋直径8mmE. 1钢筋等级为HRB40027.以下关于本工程预制外墙说法正确的是（ACD）oA.预制外墙厚度为200mmB.预制外墙宽度为900mmC.混凝土强度为C30D.粗糙面表面应做成凹凸不小于6mm的人工粗糙面E.箍筋非加密区范围为2800m28.以下关于本工程楼梯PCLT5说法错误的是（BCE）。A.吊钉预埋件共6个B.踏步高度为161.ImmC.梯段板吊点加强筋直径为IOmmD.踏步宽度30OmnlE.图中标注8号钢筋为边缘加强筋全国职业院校技能大赛高职组“装配式建筑智能建造”赛项任务一：构件深化设计任务书（A04）1深化设计1.1 任务概述我国南方某城市的一栋高层住宅项目，地下四层、地上二十六层，结构体系为装配整体式混凝土框架结构，抗震等级为三级，上人平屋面，楼梯间局部出屋面，层高详见层高表，首层柱采用现浇混凝土，结构构件中一部分板、楼梯、外墙采用预制混凝土结构构件，按等同现浇形式设计。根据给定的部分施工图纸创建该装配整体式结构模型并对指定的预制构件出具深化加工设计详图。1.2 装配式建筑专项说明该建筑物的装配率为50%,其中主体结构部分的预制构件包括预制预制叠合板、预制楼梯、预制外墙。1.3 设计依据装配式混凝土结构技术规程JGJ1-2014装配式混凝土连接节点构造（楼盖和楼梯）15G310-1装配式混凝土连接节点构造（剪力墙）15G310-2桁架钢筋混凝土叠合板（6Omm厚底板）15G366-1预制钢筋混凝土板式楼梯15G367-1混凝土结构施工图平面整体表示方法制图规则和构造详图22G101-1混凝土结构施工钢筋排布规则与构造详图18G901T1.4 材料及部分构造钢筋均采用HRB400级钢筋，用符号C表示。混凝土强度等级详见施工图中层高表。预制叠合板、预制外墙、预制楼梯混凝土保护层的厚度分别为15mm.20mm>20mmo1.5结构施工图内容本题目包含以下相关的施工图：图图图图图图 /. 1、/.I'/11'J/IIJ/ 11 J/1;'J7J 7Jr7J01：标准层柱结构平面图；02：标准层梁模板图；03：标准层楼板结构平面图；04：标准层预制构件布置图；05：连接节点图；06：楼梯配筋构造参考图。1.6连接节点连接节点均见附图05,其中：1.6.1本项目预制叠合楼板有预制叠合单向板和预制叠合双向板两种，预制叠合双向楼板采用后浇带的整体式接缝连接形式，其连接节点见附图05,预制叠合单向板采用密拼缝形式，其连接节点见附图05,预制叠合单向板仅受力方向出筋，非受力方向边梁支座节点见附图05；叠合板与边梁支座的连接形式见附图05o1. 6.2预制叠合板搁进支座IOmmo1.7叠合板及预制底板的要求1.7.1叠合楼板采用60mm（预制）+70mm（现浇）的形式，桁架钢筋规格代号为A75；1.7. 2桁架钢筋的设置应满足规程要求，需考虑到其设置能使底板的纵筋总量最低；1.7.3 吊装方式为吊桁架筋的形式，吊点加强筋为2C8,长度280mm,设两组吊点，吊点位置设置在距板边L5±100波峰处，并在对应构件深化图纸中自动标注出吊点位置；1.7.4 双向叠合板底板上下板边分别设置1C8的不外伸构造钢筋，钢筋中心距板边缘距离为25mm；1.7.5预制底板上XHl字符标示的配件为PVC材质的加高型86线盒，高度100；预制底板上XH2字符标示的配件为金属材质的加高型86线盒，高度100,并在深化图纸对线盒统计；1.7.6柱切角处板钢筋构造应满足混凝土结构施工钢筋排布规则与构造详图18G901-1中的要求;1.7.7预制底板相应位置应在深化图纸中标识出粗糙面及构件安装符号；1.7.8预制底板的其它未说明处应满足图纸及现行标准、图集、规范的要求。1. 8预制剪力墙要求8.1预制剪力墙抗震等级为二级；1.8.2预制剪力墙的吊装预埋件选用吊钉，吊钉需满足吊装承载力的要求；1.8.3预制剪力墙配筋信息参考构件配筋图，详见附图05；8.4预制剪力墙相关部位应按要求设置粗糙面和企口，并在深化图纸中示意出构件的外围接触面符号以及安装符号等；1.8.5预制剪力墙墙端切口、预制墙上预留预埋的线盒及配管详见附图05,预制剪力墙在安装面设置4个临时支撑预埋螺母，位置应符合相关要求。2设计内容及结果输出根据以上任务书要求，创建该建筑物的整体结构模型并对预制构件出具构件加工详图。2.1 模型创建要求根据给定的图纸，创建该建筑物2F至天面层标高段的结构整体模型。1.1 .1现浇混凝土构件建模要求根据图纸将现浇梁、现浇柱、现浇板（现浇楼梯除外）布置在模型文件中，其中现浇构件的实体钢筋不需建立。1.2 .2预制构件建模要求根据图纸将各类预制构件（后浇叠合层不需建模）布置在模型中的相应位置，使模型完整准确。2.2 构件详图要求对B2F-YBS-45；YWQ-I预制构件出具深化设计构件详图。预制叠合板构件深化设计图纸中应包含的内容：模板图、配筋图、构件信息表（至少包含混凝土体积、构件厚度、构件面积、构件重量、混凝土强度、钢筋类型、保护层厚度、桁架钢筋数量、桁架钢筋规格、桁架钢筋长度）、埋件信息表（至少包含埋件编号、名称、数量）、钢筋列表清单（至少包含编号、数量、级别、直径、单根长度、钢筋形状、加工尺寸、总长度、钢筋总重量）、图例信息表（至少包含项目名称、构件类型、楼层、日期、构件名称）。其他每个构件深化设计图纸中应包含的内容：模板图、配筋图、构件信息表（至少包含混凝土体积、构件重量、混凝土强度、）、埋件信息表（至少包含埋件编号、名称、数量）、钢筋列表（至少包含编号、数量、级别、直径、钢筋形状、加工尺寸、总长度、钢筋总重量）。图例信息表（至少包含项目名称、构件类型、楼层、日期、构件名称）。深化设计图纸要求图面整洁、文字和标注不得有重叠现象。1. 3结果输出要求1. 3.1深化设计图纸，均采用A2图幅绘制，深化设计图纸，均采用A2图幅绘制，并分别以“B2F-YBS-45"、“YWQT”为详图名称并导出到指定文件夹02. 3.2将最终的模型文件以“赛位号+任务一”命名提交。全国职业院校技能大赛高职组“装配式建筑智能建造”赛项任务一：构件深化设计任务书（A05）1深化设计1.1 任务概述我国南方某城市的一栋高层住宅项目，地下四层、地上二十六层，结构体系为装配整体式混凝土框架结构，抗震等级为三级，上人平屋面，楼梯间局部出屋面，层高详见层高表，首层柱采用现浇混凝土，结构构件中一部分板、楼梯、外墙采用预制混凝土结构构件，按等同现浇形式设计。根据给定的部分施工图纸创建该装配整体式结构模型并对指定的预制构件出具深化加工设计详图。1.2 装配式建筑专项说明该建筑物的装配率为50%,其中主体结构部分的预制构件包括预制预制叠合板、预制楼梯、预制外墙。1.3 设计依据装配式混凝土结构技术规程JGJ1-2014装配式混凝土连接节点构造（楼盖和楼梯）15G310-1装配式混凝土连接节点构造（剪力墙）15G310-2桁架钢筋混凝土叠合板（6Omm厚底板）15G366-1预制钢筋混凝土板式楼梯15G367-1混凝土结构施工图平面整体表示方法制图规则和构造详图22G101-1混凝土结构施工钢筋排布规则与构造详图18G901T1.4 材料及部分构造钢筋均采用HRB400级钢筋，用符号C表示。混凝土强度等级详见施工图中层高表。预制叠合板、预制外墙、预制楼梯混凝土保护层的厚度分别为15mm.20mm>20mmo1.5结构施工图内容本题目包含以下相关的施工图：图图图图图图 /. 1、/.I'/11'J/IIJ/ 11 J/1;'J7J 7Jr7J01：标准层柱结构平面图；02：标准层梁模板图；03：标准层楼板结构平面图；04：标准层预制构件布置图；05：连接节点图；06：楼梯配筋构造参考图。1.6连接节点连接节点均见附图05,其中：1.6.1本项目预制叠合楼板有预制叠合单向板和预制叠合双向板两种，预制叠合双向楼板采用后浇带的整体式接缝连接形式，其连接节点见附图05,预制叠合单向板采用密拼缝形式，其连接节点见附图05,预制叠合单向板仅受力方向出筋，非受力方向边梁支座节点见附图05；叠合板与边梁支座的连接形式见附图05o1. 6.2预制叠合板搁进支座IOmmo1.7叠合板及预制底板的要求1.7.1叠合楼板采用60mm（预制）+70mm（现浇）的形式，桁架钢筋规格代号为A90；1.7. 2桁架钢筋的设置应满足规程要求，需考虑到其设置能使底板的纵筋总量最低；1.7.3 吊装方式为吊桁架筋的形式，吊点加强筋为2C8,长度280mm,设两组吊点，吊点位置设置在距板边L5±100波峰处，并在对应构件深化图纸中自动标注出吊点位置；1.7.4 双向叠合板底板上下板边分别设置1C8的不外伸构造钢筋，钢筋中心距板边缘距离为25mm；1.7.5预制底板上XHl字符标示的配件为PVC材质的加高型86线盒，高度100；预制底板上XH2字符标示的配件为金属材质的加高型86线盒，高度100,并在深化图纸对线盒统计；1.7.6柱切角处板钢筋构造应满足混凝土结构施工钢筋排布规则与构造详图18G901-1中的要求;1.7.7预制底板相应位置应在深化图纸中标识出粗糙面及构件安装符号；1.7.8预制底板的其它未说明处应满足图纸及现行标准、图集、规范的要求。1. 8预制剪力墙要求8.1预制剪力墙抗震等级为二级；1.8.2预制剪力墙的吊装预埋件选用吊钉，吊钉需满足吊装承载力的要求；1.8.3预制剪力墙配筋信息参考构件配筋图，详见附图05；8.4预制剪力墙相关部位应按要求设置粗糙面和企口，并在深化图纸中示意出构件的外围接触面符号以及安装符号等；1.8.5预制剪力墙墙端切口、预制墙上预留预埋的线盒及配管详见附图05,预制剪力墙在安装面设置4个临时支撑预埋螺母，位置应符合相关要求。2设计内容及结果输出根据以上任务书要求，创建该建筑物的整体结构模型并对预制构件出具构件加工详图。2.1 模型创建要求根据给定的图纸，创建该建筑物2F至天面层标高段的结构整体模型。1.1 .1现浇混凝土构件建模要求根据图纸将现浇梁、现浇柱、现浇板（现浇楼梯除外）布置在模型文件中，其中现浇构件的实体钢筋不需建立。1.2 .2预制构件建模要求根据图纸将各类预制构件（后浇叠合层不需建模）布置在模型中的相应位置，使模型完整准确。2.2 构件详图要求对B2F-YBS-49叠合板；YWQ-I外墙柱构件出具深化设计构件详图。预制叠合板构件深化设计图纸中应包含的内容：模板图、配筋图、构件信息表（至少包含混凝土体积、构件厚度、构件面积、构件重量、混凝土强度、钢筋类型、保护层厚度、桁架钢筋数量、桁架钢筋规格、桁架钢筋长度）、埋件信息表（至少包含埋件编号、名称、数量）、钢筋列表清单（至少包含编号、数量、级别、直径、单根长度、钢筋形状、加工尺寸、总长度、钢筋总重量）、图例信息表（至少包含项目名称、构件类型、楼层、日期、构件名称）。其他每个构件深化设计图纸中应包含的内容：模板图、配筋图、构件信息表（至少包含混凝土体积、构件重量、混凝土强度、）、埋件信息表（至少包含埋件编号、名称、数量）、钢筋列表（至少包含编号、数量、级别、直径、钢筋形状、加工尺寸、总长度、钢筋总重量）。图例信息表（至少包含项目名称、构件类型、楼层、日期、构件名称）。深化设计图纸要求图面整洁、文字和标注不得有重叠现象。1. 3结果输出要求1. 3.1深化设计图纸，均采用A2图幅绘制，深化设计图纸，均采用A2图幅绘制，并分别以“B2F-YBS-49"、“YWQT”为详图名称并导出到指定文件夹02. 3.2将最终的模型文件以“赛位号+任务一”命名提交。全国职业院校技能大赛高职组“装配式建筑智能建造”赛项任务一：构件深化设计任务书（A06）1深化设计1.1任务概述我国南方某城市学生宿舍楼一栋，地上八层，其中二七层为标准层，结构
