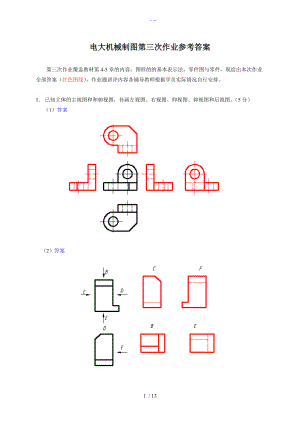

电大机械制图第三次作业参考答案第三次作业覆盖教材第4-5章的内容：图样的的基本表示法，零件图与零件，现给出本次作业全部答案（红色图线），作业题讲评内容各辅导教师根据学员实际情况自行安排。1 已知立体的主视图和和俯视图，补画左视图、右视图、仰视图、仰视图和后视图。（5分）（1）答案（2）答案2 作A向斜视图（倾斜和转正）及B向局部视图。（5分）答案3 全视图中的漏线。（10分）（1） 答案（2）答案（3）答案 （4）答案4在指定的位置上画出全剖的主视图。（10分）答案13 / 135将物体的主视图取全剖视，补画左视图并取半剖视。（10分）（1）答案（2）答案6将物体的主、俯视图改画成局部剖视图。（10分） 答案7用两相交的剖切平面剖切的方法画全剖视图，并加标注。（10分） 答案8用平行的剖切平面剖切方的法，画出全剖视图，并加注标注。（10分）答案9主视图用几个相交的剖切面剖切改画成全剖视图，并加标注。（10分） 答案10画出指定位置的移出断面图。（10分）（1）答案（2）答案11补画左左视图，在各视图上取适当的表达方法，将物体表达清楚，并标注尺寸（用3号图幅，尺寸在图上量取并取整）。图名：图样画法。按比例2：1画图。（10分）答案按比例2:1给出，表达方案不是唯一，仅供参考（图框、标题栏省略未画）。
