电力电子技术练习题1.doc

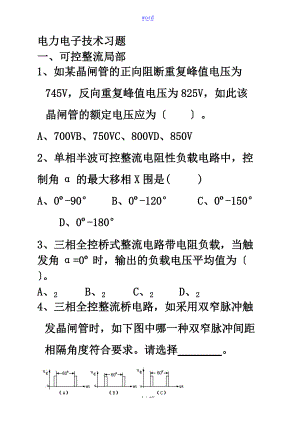

word电力电子技术习题一、可控整流局部1、如某晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，如此该晶闸管的额定电压应为。A、700VB、750VC、800VD、850V2、单相半波可控整流电阻性负载电路中，控制角的最大移相X围是(     )A、0º-90°   B、0º-120°    C、0º-150°    D、0º-180°3、三相全控桥式整流电路带电阻负载，当触发角=0º时，输出的负载电压平均值为 。A、2 B、2 C、2 D、24、三相全控整流桥电路，如采用双窄脉冲触发晶闸管时，如下图中哪一种双窄脉冲间距相隔角度符合要求。请选择        。   5、单相半波可控整流电路，晶闸管两端承受的最大电压为 。A、U2 B、2 U2 C、 D、6、单相桥式整流电路的同一桥臂两只晶闸管的触发脉冲应相差        度。A、60°  B、180°  C、360°  D、120°7、在三相半波可控整流电路中，当负载为电感性时，负载电感量越大，如此    A. 输出电压越高           D. 导通角越大8、在三相半波可控整流电路中，每只晶闸管的最大导通角为DA. 30°     B. 60°      C. 90°      D. 120°9、三相半波可控整流电路由(A)只晶闸管组成。 A、3 B、5 C、4 D、210、三相半波可控整流电路电阻负载的控制角移相X围是(A)。 A、090° B、0100° C、0120° D、0150°11、三相半波可控整流电路大电感负载无续流管，每个晶闸管电流平均值是输出电流平均值的(D)。 A、1/3 B、1/2 C、1/6 D、1/412、三相半控桥式整流电路由(A)晶闸管和三只功率二极管组成。 A、四只 B、一只 C、二只 D、三只13、三相半控桥式整流电路电阻性负载时，控制角的移相X围是(D)。 A、0180° B、0150° C、0120° D、090°15、三相全控桥式整流电路是由一组共阴极的与另一组共阳极的三相半波可控整流电路相(A)构成的。 A、串联 B、并联 C、混联 D、复联15、三相可控整流触发电路调试时，首先要检查三一样步电压波形，再检查三相锯齿波波形，最后检查(D)。 A、同步变压器的输出波形 B、整流变压器的输出波形 C、晶闸管两端的电压波形 D、输出双脉冲的波形16、单相桥式可控整流电路电阻性负载的输出电压波形中一个周期内会出现(D)个波峰。 A、2 B、1 C、4 D、317、锯齿波触发电路由锯齿波产生与相位控制、脉冲形成与放大、C、双窄脉冲产生等四个环节组成。 A、矩形波产生与移相 B、尖脉冲产生与移相 C、强触发与输出 D、三角波产生与移相18、锯齿波触发电路中调节恒流源对电容器的充电电流，可以调节B。 A、锯齿波的周期 B、锯齿波的斜率 C、锯齿波的幅值 D、锯齿波的相位19、三相半波可控整流电路中的三只晶闸管在电路上C。 A、绝缘 B、混联 C、并联 D、串联20、三相半波可控整流电路电阻负载，保证电流连续的最大控制角是B。A、20° B、30° C、60° D、90°21、三相半波可控整流电路大电感负载无续流管的控制角移相X围是C。 A、0120° B、0150° C、090° D、060°22、三相半控式整流电路由三只晶闸管和C功率二极管组成。 A、一只 B、二只 C、三只 D、四只23、三相半控式整流电路电阻性负载时，每个晶闸管的最大导通角是B。A、150° B、120°C、90° D、60°24、三相半控式整流电路电感性负载晶闸管承受的最高电压U2的C倍。 A、根号2 B、根号3 C、根号6 D、根号1225、三相全控桥式整流电路由三只共阴极C与三只共阳极晶闸管组成。 A、场效应管 B、二极管 C、晶闸管 D、晶体管26、三相可控整流触发电路调试时，要使三相锯齿波的波形高度一致，斜率一样，相位互差B 。 A、60° B、120° C、90° D、180°27、单相半波可控整流电路电阻性负载一个周期内输出电压波形的最大导通角是 C。 A、90° B、120° C、180° D、240°28、单相桥式可控整流电路大电感负载无续流管的输出电流波形B 。 A、始终在横坐标的下方 B、始终在横坐标的上方 C、会出现负电流局部 D、正电流局部大于负电流局部29、三相半波可控整流电路电感性负载无续流管的输出电流波形在控制角C 时出现负电压局部 A、a>60° B、a>45° C、a>30° D、a>90°30、三相半波可控整流电路电阻性负载的输出电流波形在控制角a<B 时连续。 A、60° B、30° C、45° D、90°31、三相桥式可控整流电路电阻负载的输出电压波形，在控制角a=C 时，有电压输出局部等于无电压输出局部。 A、30° B、60° C、90° D、120°32、 三相桥式可控整流电路电感性负载，控制角a减小时，输出电流波形B A、降低 B、 升高 C、变宽 D、变窄33、在三相半波可控整流电路中，每只晶闸管承受的最高正反向电压为变压器二次相电压的       。 C A.  根号2 倍      B. 根号6倍      C.  根号3倍     D. 2 倍34、在三相桥式半控整流电路中，对于共阴极组晶闸管来说，只有 A 一相的晶闸管且只有出发脉冲时才能导通 A阳极电压最高B阳极电压最低C阴极电压最高D阴极电压最低35、正向触发脉冲只允许在t1以后参加，并要求触发脉冲有一定的(A)。 A、宽度 B、电压 C、电流 D、功率36、双窄脉冲的脉宽在(D)左右，在触发某一晶闸管的同时，再给前一晶闸管补发一个脉冲，作用与宽脉冲一样。A、120° B、90° C、60° D、18°36、单相桥式可控整流电路大电感负载无续流管的输出电流波形()。 A、只有正弦波的正半周局部 B、正电流局部大于负电流局部 C、会出现负电流局部 D、是一条近似水平线37、三相半波可控整流电路电阻性负载的输出电压波形在控制角(D)的X围内连续。 A、0<<30° B、0<<45° C、0<<60° D、0<<90°38、三相桥式可控整流电路电阻性负载的输出电压波形在控制角<(A)时连续。 A、60° B、70° C、80° D、90°39、三相桥式可控整流电路电感性负载，控制角增大时，输出电流波形(D)。 A、降低 B、升高 C、变宽 D、变窄40、晶闸管触发电路发出触发脉冲的时刻是由(B)来定位的，由偏置电压来调整初始相位，由控制电压来实现移相。 A、脉冲电压 B、触发电压 C、异步电压 D、同步电压41、晶闸管触发电路所产生的触发脉冲信号必须要B。 A、有一定的电抗 B、有一定的移相X围 C、有一定的电位 D、有一定的频率42、 触发脉冲信号应有一定的宽度，脉冲前沿要陡。电感性负载一般是(C)ms，相当于50Hz正弦波的18°。A、0.1 B、0.5 C43、对触发脉冲要求有(B)。A、一定的宽度，且达到一定的电流 B、一定的宽度，且达到一定的功率C、一定的功率，且达到一定的电流 D、一定的功率，且达到一定的电压44、在三相半控桥式整流电路带电阻性负载的情况下，能使输出电压刚好维持连续的控制角等于C 。 A300 B450 C600 D90045. 串联谐振逆变器输入是恒定的电压，输出电流波形接近于(D)，属于电压型逆变器。 A、锯齿波 B、三角波 C、方波 D、正弦波46. 电流型逆变器中间环节采用电抗器滤波，(B)。 A、电源阻抗很小，类似电压源 B、电源呈高阻，类似于电流源 C、电源呈高阻，类似于电压源 D、电源呈低阻，类似于电流源47、在三相半控桥式整流电路带电感性负载时，的移相X围为60°。 48、给晶闸管加上正向阳极电压它就会导通。      49、KP105表示的是额定电压1000V，额定电流500A的普通型晶闸管。 50、在三相半控桥式整流电路带电感性负载时，的移相X围为60°。51、在三相全控桥式整流电路中，每隔  就有晶闸管要换流。二、全控型电力电子局部1、电力场效应管MOSFET是()器件。(A) 双极型(B) 多数载流子(C) 少数载流子(D) 无载流子2、电力晶体管有何特点？电力晶体管有两个PN结，根本结构有PNP型和NPN型两种。(1分)电力晶体管具有线性放大特性，一般作为电流放大元件用，但在电力电子装置中，GTR工作在开关状态。(1分)是一种典型自关断元件，可通过基极信号方便地进展导通与关断控制。(1分)不必具备专门的强迫换流电路，因此可使整个装置小型轻量化，高效率化。(1分)缺点是耐冲击浪涌电流能力差，易受二次击穿而损坏。(1分)3、 如下电力电子器件中，D       的驱动功率小，驱动电路简单。A. 普通晶闸管        B. 可关断晶闸管C. 电力晶体管        D. 功率场控晶体管4、逆变电路输出频率较高时，电路中的开关元件应采用D 。 A晶闸管 B电力晶体管 C可关断晶闸管 D电力场效应管5、在电力电子装置中，电力晶体管一般工作在 D 状态 A饱和B放大C截止D开关6、电力晶体管的开关频率B电力场效应。A稍高于 B低于 C远高于 D等于7、绝缘栅双击晶体管内部为D层结构A1 B2 C3 D48、斩波器中的绝缘栅双极晶体管工作在A状态。A开关 B截止 C饱和 D放大9、电力场效应管MOSFET B 现象。 A有二次击穿 B无二次击穿 C静电击穿 D无静电击穿10、电力场效应管MOSFET在使用和存放时，要防止 C 。时间久而失效二次击穿静电击穿饱和11、电力晶体管内部电流是由C形成的。电子空穴电子和空穴有电子但无空穴12、以电力晶体管组成的斩波器适于C容量的场合。特大大中小13、要使绝缘栅双极晶体管导通，应A。在栅极加正电压在集极加正电压在栅极加负电压在集极加负电压14、电力场效应管MO S F E T是( B )器件。 (A) 双极型 (B) 多数载流子 (C) 少数载流子 (D) 无载流子15、电力晶体管的缺点是( D )。 (A) 功率容量小 (B) 必须具备专门的强迫换流电路 (C) 具有线性放大特性 (D) 易受二次击穿而损坏16、绝缘栅双极晶体管( A )电路。 (A) 不必有专门的强迫换流 (B) 可以有专门的强迫换流 (C) 必须有专门的强迫换压 (D) 可以有专门的强迫换压17、电力场效应管MOSFET是理想的( )控制器件。(A) 电压 (B) 电流 (c) 电阻 (D) 功率18、以电力晶体管组成的斩波器适于( )容量的场合。(A) 特大 (B) 大 (c) 中 (D) 小19、电力场效应管适用于()容量的设备。A 高速大B 低速大C 高速小D 低速小20、在大容量三相逆变器中，开关元件一般不采用()。A 晶闸管B 绝缘栅双极晶体管C 可关断晶闸管D 电力晶体管21、电力场效应管是理想的电流控制器件。22、绝缘栅双极晶体管的导通与关断是由栅极电压来控制的。23、电力场效应管属于双极型器件。24、电力场效应管MOSFET在使用时要防止静电击穿。25、 电力晶体管在使用时要防止二次击穿。26、斩波器中的绝缘栅双极晶体管工作在开关状态。27、 电力晶体管属于双极型晶体管。三、逆变局部1、通过变流器把直流电能变成某一频率或可调频率的交流电能直接供电给负载的，叫做(B)。 A、有源逆变 B、无源逆变 C、整流 D、反应2、 三相桥式逆变电路电压脉动小，变压器利用率高，晶闸管工作电压低，电抗器比三相半波电路小，在(D)容量可逆系统中广泛应用。A、小 B、中、小 C、大 D、大、中A. 30°     B. 60°      C. 90°      D. 120°X3. 在并联谐振式晶闸管逆变器中，负载两端式正弦波电压，负载电流也是正弦波电流。X4. 电力晶体管的缺点是必须具备专门的强迫换流电路。 (× )5斩波器中的电力晶体管工作在线性放大状态。6、SPWM 即正弦脉宽调制波形，是指与正弦波等效的一系列等幅不等宽的矩形脉冲列。 7、晶闸管逆变器输出交流电的频率由( )来决定。(A) 一组晶闸管的导通时间 (B) 两组晶闸管的导通时间(c) 一组晶闸管的触发脉冲频率 (D) 两组晶闸管的触发脉冲频率8、逆变电路输出频率较高时，电路中的开关元件应采用( )。 (A) 晶闸管 (B) 单结晶体管 (c) 电力晶体管 (D) 绝缘栅双极晶体管9、× 逆变电路输出频率较高时，电路中的开关元件应采用晶闸管。10、× 绝缘栅双极晶体管必须有专门的强迫换流电路。 11、电压型逆变器适于不经常起动、制动和反转的拖动装置中。把    C    的装置称为逆变器。A. 交流电变换为直流电     B. 交流电压升高或降低C. 直流电变换为交流电      D. 直流电压升高或降低12、单相半桥逆变器(电压型)的直流接有两个相互串联的 ( A ). (A) 容量足够大的电容 (B) 大电感 (C) 容量足够小的电容 (D) 小电感13、单相半桥逆变器电压型的每个导电臂由一个电力晶体管和一个D组成二极管。A串联 B反串联 C并联 D反并联14、单相半桥逆变器电压型有 B个导电臂。 A1 B2 C3 D 415、电压型逆变器的直流端D 。 A串联大感器 B串联大电容 C并联大感器 D并联大电容16、逆变器根据对无功能量的处理方法不同，分为( C )。 (A) 电压型和电阻型 (B) 电流型和功率型 C 电压型和电流型 (D) 电压型和功率型17、单相半桥逆变器(电压型)的输出电压为()。A 正弦波 B 矩形波 C 锯齿波 D 尖顶波(X )18、 在电压型逆变器中，是用大电感来缓冲无功能量的。问答题1、电压型逆变电路中的反应二极管的作用是什么？2、什么是单极性、双极性PWM？3、无源逆变电路和有源逆变电路有何区别？4、什么是同步调制、异步调制、混合同步调制？各有什么优、缺点？ 载波信号和调制信号不保持同步的调制方式称为异步调制。 载波比N等于常数，并在变频时使载波和信号波保持同步的方式称为同步调制。四、直流斩波局部2、直流斩波电路只能实现降低输出直流电压的作用。     3、在斩波器中，采用电力场效应管可以 。 A增加低频谐波分量 B减少谐波分量 C增加输出功率 D降低输出频率4、斩波器中假如用电力场效应管，应该的要求。提高对滤波元器件降低对滤波元器件提高对管子耐压降低对管子耐压5、在斩波器中，采用电力场效应管可以 。 A提高斩波频率 B降低斩波频率 C提高功耗 D降低斩波效率6、绝缘栅双击晶体管的开关速度 电力场效应管。 A稍高于 B低于 C等于 D远高于7、在晶闸管斩波器中，保持晶闸管触发频率不变，改变晶闸管导通的时间从而改变直流平均电压值的控制方式叫( )。 (A) 定频调宽法 (B) 定宽调频法 (C) 定频定宽法 (D) 调宽调频法8、在斩波器中，采用电力场效应管可以( )。(A) 增加低频谐波分量 (B) 减少低频谐波分量 (c) 增加输出功率 (D) 降低输出频率( )9、 晶闸管斩波器的作用是把可调的直流电压变为固定的直流电压。10、斩波器用于直流电动机调速时，可将直流电源断续加到电动机上，通过通、断的时间变化来改变电压的平均值，从而改变直流电动机的转速。11、直流电机用斩波器调速时，可实现。A有级调速 B无级调速 C恒定转速 D分档调速( )12、 斩波器属于直流/直流变换。问答题1 直流直流DCDC变换有哪几种控制方式？它们又是如何具体实现的？2简述Boost变换电路与Buck 变换电路的异同点。 3、试说明直流斩波器主要有哪几种根本电路结构？试分析它们各有什么特点？4、有一开关频率为50kHz的Buck变换电路工作在电感电流连续的情况下，输入电压Ud=15V，输出电压U0=10V，求占空比D的大小；5、图所示的电路工作在电感电流连续的情况下，器件T的开关频率为100kHz，电路输入电压为交流220V，当RL两端的电压为400V时：(1) 求占空比的大小；(2) 当RL=40时，求维持电感电流连续时的临界电感值； (3) 假如允许输出电压纹波系数为，求滤波电容C的最小值。解:由题意可知：其中, 6、在Boost变换电路中，Ud=50V，L值和C值较大，R=20，假如采用脉宽调制方式，当Ts=40s，ton=20s时，计算输出电压平均值U0和输出电流平均值I0。解：由于和的值都比拟大，变频器局部1、变频调速中的变频器一般由整流器、滤波器与逆变器三局部组成。2、变频调速中变频的变频器一般由A组成。A整流器、滤波器、逆变器 B放大器、滤波器、逆变器 C整流器、滤波器 D逆变器3、变频调速中的变频电源是C 之间的接口。A市电电源 B交流电机 C市电电源与交流电机 D市电电源与交流电源1阐述和区分：1有源逆变和无源逆变；2逆变与变频；3交直交变频和交交变频。 答： (1)将直流电逆变成电网频率的恒频率交流并输送给电网的称为有源逆变。将直流电逆变成频率可变的交流电并直接提供应用电负载，称为无源逆变。 (2)只有无源逆变才能实现变频，但无源逆变不等于变频，变频是指将一种频率的交流电转化成另一种频率的交流电的过程 (3)交直交变频将一种频率的交流经整流变换成直流，再经无源逆变变换成频率可变的交流。交交变频是将一种频率的交流电转换成另一种频率的交流电。26 / 26
