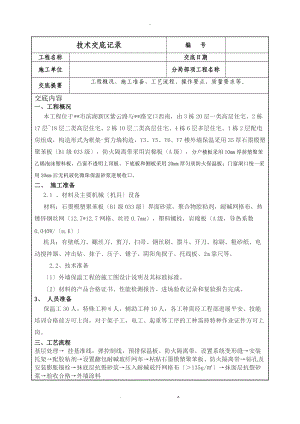

-技术交底记录编 号工程名称交底日期施工单位分局部项工程名称交底提要工程概况、施工准备、工艺流程、操作要点、质量要求等。交底内容一、工程概况本工程位于*市滨湖新区紫云路与*路交口西南，由3栋20层一类高层住宅、2栋17层18层二类高层住宅、2栋10层二类高层住宅、4栋6层多层住宅、1栋2层配电房组成，构造形式为框架-剪力墙构造，Y3、Y5、Y6、Y7楼外墙保温采用35厚石墨模塑聚苯板B1级033级，防火隔离带采用岩棉板A级，分户楼板采用10mm厚挤塑聚苯乙烯泡沫塑料板，凸窗不透明上顶板、下底板和侧板采用20mm厚匀质防火保温板；门窗洞口统一采用20mm后无机玻化微珠保温砂浆进展收口。二、 施工准备2.1 、材料及主要机械机具设备材料：石墨模塑聚苯板B1级033级界面砂浆，聚合物胶粘剂，耐碱网格布，热镀锌钢丝网12.7*12.7网格、丝径0.7mm，塑料螺栓，岩棉板A级，导热系数0,040W/m.K机具：有壁纸刀、螺丝刀、剪刀、扫帚、钢丝刷、墨斗、开刀、棕刷、粗砂纸、电动搅拌器、冲击钻、抹子、压子、锤子、阴阳角抿子、托线板、2m靠尺等。2.2、技术准备1外墙保温工程的施工图设计说明及其标准标准。2材料的产品合格证书、性能检测报告、进场验收记录和复验报告完成。3、 人员准备保温工30人，特殊工种6人，辅助工种10人，各工种需经工程部进展平安、技能培训合格前方可上岗，对于架子工，电工、起重等工序的工种需持特种作业证件方可上岗。三、工艺流程基层处理 挂基准线，弹控制线，预排保温板、防火隔离带，设置系统变形缝安装托架配胶粘剂设置翻包耐碱玻纤网布粘贴石墨模塑聚苯板、防火隔离带钻孔及安装膨胀锚栓抹底层抗裂砂浆压入耐碱玻纤网格布135g/抹面层抗裂砂浆验收合格外墙涂料四、操作要点4.1、基层清理1基层墙体应坚实平整、枯燥，找平层不得有开裂、空鼓、松动、泛碱、粉化、起皮、爆灰等现象，外表应清洁，无油污、脱模剂等阻碍粘结的附着物；2提前洒水润湿，混凝土面基层拉毛或刮水泥浆软糙，填充墙与混凝土梁、墙、柱等界面处钉2目12.7*12.7网格、丝径0.7mm，300mm宽镀锌钢丝网。3找平层应与基层粘结结实，不得有脱层、空鼓、裂缝。4.2、挂基准线，弹控制线， 预排保温板、防火隔离带，设置系统变形缝1应结合建筑立面设计要求，在外墙面弹水平线、吊垂直控制线、防火隔离带边缘线，以控制石墨模塑聚苯板粘贴的垂直度、平整度； 2应按建筑立面设计要求及现场实际绘制保温板排板图； 3按设计文件要求弹出系统变形缝的位置线，并沿系统变形缝位置通长临时固定硬质木条或金属条。4在架空楼板天棚做法下500mm处的墙柱面交圈弹出标高控制线。4.3、安装托架在楼层钢筋混凝土框架梁位置设置经防腐处理的金属支撑托架，并采用膨胀锚栓固定于基层上。托架规格尺寸应满足保温层厚度要求。4.4、配胶粘剂1应按生产厂家产品说明书或试验室给出的配合比配制； 2拌制时严格控制加水量和搅拌时间，不宜少于5min，确保均匀度和粘稠度； 3应视季节不同在2h-4h内使用完毕。 4.5、设置翻包耐碱玻纤网布1)应在门窗洞口、系统变形缝两侧、墙身变形缝、檐口和勒脚等边缘处的基层上预粘135g/普通型耐碱玻纤网布； 2翻包耐碱玻纤网布宽度不应小于“100mm石墨模塑聚苯板板厚度100mm； 3)应先在翻包处基层外表抹宽度100mm，厚度约2mm的胶粘剂，将翻包网布的一侧100mm宽压入胶粘剂内，余下的另一侧甩出，待保温板粘贴结实后进展翻包。4.6、粘贴石墨模塑聚苯板、防火隔离带1石墨模塑聚苯板非标准尺寸和局部不规则处可用切割机现场切割。墙面边角处使用保温板材最小尺寸应大于200mm； 2胶粘剂采取条粘法涂抹在保温板粘贴面，涂抹厚度以使胶粘剂经粘贴挤压后厚度约为3-5mm为宜，保温板有效粘结面积应不小于80； 3)保温板粘贴时应轻揉、均匀挤压密实，并用2m靠尺及橡皮锤对板进展调整。板与板之间要挤紧，板与板之间的接缝缝隙不得大于1.5mm，板间接缝处侧面挤出的胶粘剂应及时清理干净； 4石墨模塑聚苯板粘贴宜分段自下而上沿水平方向横向铺贴，上下两排石墨模塑聚苯板宜竖向错缝1/2板长,局部最小错缝不得小于200mm；在墙体转角处，石墨模塑聚苯板端部应垂直交织互锁，并保证转角顺直。 保温板错缝及转角示意图5在粘贴窗框四周的阳角和外墙角时，应先弹出垂直基准线，门窗洞口四角部位的石墨模塑聚苯板应采用整块石墨模塑聚苯板裁成“L型进展铺贴，不得拼贴，窗口上端应进展滴水处理，窗台面应内高外低，泛水坡度宜控制在20%左右。拼缝距洞口四周距离应不小于100mm，并采用耐候密封胶嵌缝。门窗洞口排版示意图6防火隔离带岩棉板应与基层墙面满粘，厚度应与建筑外保温层的厚度一样，将防火隔离带岩棉板粘结面涂满一层厚度3mm-4mm胶粘剂粘贴于墙面，滑动就位，用2m靠尺压平，保证其平整度和粘贴结实。7防火隔离带保温层粘贴应与石墨模塑聚苯板一起自下而上按顺序进展。8防火隔离带岩棉板与石墨模塑聚苯板之间应拼接严密，宽度超过2mm的缝隙应用石墨模塑聚苯板填塞。9防火隔离带岩棉板应使用锚栓辅助连接，锚栓应压住耐碱玻纤网布。锚栓间距不应大于600mm，锚栓距离保温板端部不应小于100mm，每块保温板上的锚栓数量不应少于1个，锚栓的塑料圆盘直径不应小于100mm。10在大面墙铺设耐碱玻纤网布前，防火隔离带位置应先加铺一层普通耐碱玻纤网布，上下超出隔离带的宽带应不小于100mm，左右可对接，对接位置离隔离带拼缝位置应不小于100mm。11在门窗洞口周边，先做洞口侧面保温层，再粘贴防火隔离带和大面石墨模塑聚苯板，最后做抗裂砂浆，在窗角处应连续施工，不得留茬。12防火隔离带应设置在门窗洞口上部，高度方向不应小于300mm，且防火隔离带下边缘距门窗洞口上沿不应超过500mm。4.7、 钻孔及安装膨胀锚栓 1膨胀锚栓安装的数量、位置及在基层上的有效锚固深度应符合导则的规定和设计要求。锚栓距石墨模塑聚苯板边缘不应小于80mm；2在胶粘剂终凝后先安装占总量约50膨胀锚栓，待铺设耐碱玻纤网格布后再安装其余50膨胀锚栓；3锚栓在混凝土基层内的锚固深度不得小于30mm，在填充墙砌体内的锚固深度不应小于60mm； 4石墨模塑聚苯板锚固件数量应满足设计要求且建筑高度60m以下的墙面每平方米小少于8个，且每块板上至少有一个锚栓。5锚栓应按梅花状进展布设； 6混凝土墙体、加气混凝土砌块墙采用普通的敲击式锚栓，对空心砖、多孔砖墙应采用摩擦和机械锁定承载即带回拧打结型锚栓；6锚栓的最低安装温度应为0。4.8、抹抗裂砂浆面层1在底层抗裂砂浆凝结前，抹面层抗裂砂浆，抹灰厚度以盖住耐碱玻纤网布为准。2如在抹面层抗裂砂浆前，底层砂浆已凝结，应先用清水润湿一遍，再抹面层砂浆。 4.9、细部构造勒脚1)石墨模塑聚苯板外墙外保温系统地下室外墙+0.300以下采用20厚挤塑聚苯板进展保温处理，并在第一排石墨模塑聚苯板的板端下侧设置一道经防腐处理的专用托架，托架采用凸缘锚栓固定，锚栓孔距托架端部不大于120mm，其余间距不大于500mm。2)在散水与保温层下端收口处留设20mm宽变形缝，先压入聚乙烯泡沫塑料棒，然后用耐候防水密封胶嵌缝； 3)在有保温地下室情况下保温板的设置及墙面防水层做法应按专项设计进展施工。 女儿墙 1应按设计文件要求进展保温工程施工；2对于采用混凝土压顶的女儿墙，其混凝土压顶的下底面与外保温系统的薄抹灰层之间的接缝应采用耐候防水密封胶嵌缝。 3涂料、装饰砂浆、柔性面砖饰面石墨模塑聚苯板外墙外保温系统女儿墙部位应采用保温层全包覆做法，内侧保温的高度距离屋面完成面不低于500mm。女儿墙顶面应设金属盖板或采取其他防止雨水渗入保温层的措施。 檐沟1檐沟部位的上下及侧面应采用石墨模塑聚苯板整体包覆。 门窗1在粘贴窗框四周的阳角和外墙角时，应先弹出垂直基准线，门窗洞口四角部位的石墨模塑聚苯板应采取整块石墨模塑聚苯板裁成L型进展铺贴，不得拼接，窗口上端应进展滴水处理，窗台面应内高外低，泛水坡度宜控制住20%左右，拼缝距洞口四周距离应不小于200mm，并采用耐候密封胶嵌缝。2门窗框四周间隙应采用弹性闭孔材料嵌填，保温系统与门窗框四周外侧边的接缝间隙宜为8-10mm，并应用耐候防水密封胶嵌封处理； 3门窗洞口阳角部位应在抗裂层内设专用塑料护角条；  4凸窗非透明部位外侧面、板底，应采用石墨模塑聚苯板保温，锚栓设置应与墙面设置一致。 系统变形缝1涂料、饰面砂浆、柔性面砖饰面、幕墙饰面宜结合建筑外立面、楼层高度和托架位置设置石墨模塑聚苯板外墙外保温系统的水平、竖向系统变形缝，系统变形缝间距不大于6m；2变形缝宽度不大于20mm，在系统变形缝内背衬聚乙烯发泡棒，再填嵌耐候防水密封胶。耐候防水密封胶填嵌应饱满、密实、平顺，厚度不应小于10mm。该工程采用暗缝施工。 空调机搁板 1基层墙面上保温系统的抹面层应延伸到空调机搁板上下外表100mm，阴角抹成约R20mm的圆弧，并附加耐碱玻纤网格布增强处理； 2空调机搁板饰面层上外表宜向外有不小于6的泛水坡度； 3空调机搁板下外表应做滴水线。  落水管管箍，避雷带固定件处理 落水管管箍固定件采用塑料膨胀螺栓，应锚入基层体内，避雷带支杆应钻孔埋入女儿墙压顶中，固定应结实。固定件四周应采用耐候防水密封胶密封严密。 穿墙管孔洞处理 1)根据穿墙管外径R，在保温层上开取R+25mm的圆孔，孔内壁做好防水处理；2)穿墙管满涂粘结剂后塞入孔内，其外端应低于内端35mm;  3)用耐候密封胶将穿墙管与保温层之间的接缝填嵌密实。  墙身变形缝处理 1墙身变形缝的金属盖缝板应在石墨模塑聚苯板粘贴前按设计定位，并采用塑料锚栓将其结实地固定在基层墙体上； 2在墙身变形缝内填塞双面涂抹胶粘剂的难燃型膨胀聚苯板。填缝深度应大于缝宽3倍，且不小于100mm； 3在金属盖缝板与石墨模塑聚苯板相接处应填嵌耐候防水密封胶背衬聚乙烯发泡棒，密封膏填嵌应饱满、密实、平顺，并应注意不要污染周边墙体面层。  五、外墙保温质量要求1、外墙外保温工程所用材料,应按设计要求选用,并符合本规程及国家和*省有关标准的要求。生产厂应提供盖章的法定检测部门出具的检测报告及出厂合格证。材料进场进展复试，复试合格前方可使用。施工过程中材料进场进展现场抽查、检测。2、外墙外保温工程施工前、墙体架眼,阳台栏杆和预埋铁件等堵塞密实。3、外墙外保温工程应在基体或基层的质量检验合格后,方可施工。4、胶粘剂和抹面砂浆的配合比,原材料计量必须符合相关标准和材料生产厂家的要求。5、胶粘剂和抹面砂浆的配制应使用机械搅拌,超过凝结时间的不准使用。6、保温板必须与墙面粘结结实,无松动和虚粘现象。7、保温板安装应上下错缝，保温板安装的允许偏差应符合下表的规定。工程允许偏差mm检查方法外表平整度4用2m靠尺检查立面垂直度4用2m靠尺和塞尺检查阴阳角方正4用直角检测尺检查装饰分格缝、线条直线度4用5m线，缺乏5m拉通线、钢直尺检查检验方法：观察、量测检查；核查隐蔽工程验收记录。检查数量：按检验批抽样检查，每个检验批应抽查10%并不少于5件处。审核人交底人承受交底人. z.
