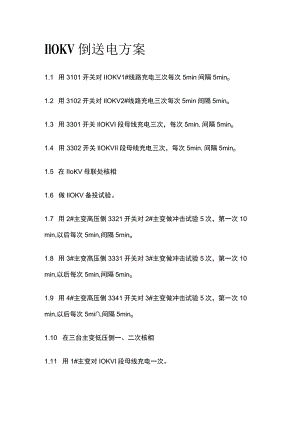

IlOKV倒送电方案1.1 用3101开关对IIOKV1#线路充电三次每次5min间隔5mino1.2 用3102开关对IlOKV2#线路充电三次每次5min间隔5mino1.3 用3301开关IlOKVI段母线充电三次，每次5min,间隔5mino1.4 用3302开关IlOKVII段母线充电三次，每次5min,间隔5mino1.5 在IIoKV母联处核相1.6 做IlOKV备投试验。1.7 用2#主变高压侧3321开关对2#主变做冲击试验5次，第一次10min,以后每次5min,间隔5mino1.8 用3#主变高压侧3331开关对3#主变做冲击试验5次，第一次10min,以后每次5min,间隔5mino1.9 用4#主变高压侧3341开关对3#主变做冲击试验5次，第一次10min,以后每次5mi,间隔5mino1.10 在三台主变低压侧一、二次核相1.11 用1#主变对IOKVI段母线充电一次。1.12 用2#主变对IoKVII段母线充电一次。1.13 用3#主变对IOKVIILIV段母线充电一次。1.14 在Ln间，11、In和IV段间母联一、二次核相。1.15 母联备投试验。1.16 用1#站用变IOBl开关对1#站用变做冲击试验3次，第一次10min,以后每次5min,间隔5min,最后一次不再断开。1.17 用2#站用变10B2开关对2#站用变做冲击试验3次，第一次10min,以后每次5min,间隔5min,最后一次不再断开。1.18 站用变低压侧一、二次核相。4 .送电前的检查4.1 、nOKVGIS室检查4.1.1 检查GlS4#间隔IlOKV1#进线3301开关两侧隔离刀闸3301-3、3301-1,接地刀闸3301-D2x3301-D1在断开位置，检查SF6气室压力正常，断路器气室压力0.5MPa及以上，其他气室压力在0.40MPa及以上。检查各开关刀闸位置指示与实际相符，送上控制电源开关，控制柜上无报警信号，将远方/就地转换开关打在就地位置，断开控制电源开关。若有报警则根据报警提示进行检查。4.1.2 检查GlS6#间隔IlOKV2#进线3302开关两侧隔离刀闸3302-3、3302-1,接地刀闸3302-D2.3302-D1在断开位置，检查SF6气室压力正常，断路器气室压力0.5MPa及以上，其他气室压力在0.40MPa及以上。检查各开关刀闸位置指示与实际相符，送上控制电源开关，控制柜上无报警信号，将远方/就地转换开关打在就地位置，断开控制电源开关。若有报警则根据报警提示进行检查。4.1.3 检查GIS3#间隔2#主变进线3321开关两侧隔离刀闸3321-L3321-3,接地刀闸3321-D1.3321-D2在断开位置，检查SF6气室压力正常，断路器气室压力0.5MPa及以上，其他气室压力在0.40MPa及以上。检查各开关刀闸位置指示与实际相符，送上控制电源开关，控制柜上无报警信号，将远方/就地转换开关打在就地位置，断开控制电源开关。若有报警则根据报警提示进行检查。4.1.4 检查GIS7#间隔3#主变进线3331开关两侧隔离刀闸3331-1、3331-3,接地刀闸3331-DL3331-D2在断开位置，检查SF6气室压力正常，断路器气室压力0.5MPa及以上，其他气室压力在0.40MPa及以上。检查各开关刀闸位置指示与实际相符，送上控制电源开关，控制柜上无报警信号，将远方/就地转换开关打在就地位置，断开控制电源开关。若有报警则根据报警提示进行检查。4.1.5 检查GIS9#间隔4#主变进线3341开关两侧隔离刀闸3341-1.3341-3,接地刀闸3341-DL3341-D2在断开位置，检查SF6气室压力正常，断路器气室压力0.5MPa及以上，其他气室压力在0.40MPa及以上。检查各开关刀闸位置指示与实际相符，送上控制电源开关，控制柜上无报警信号，将远方/就地转换开关打在就地位置，断开控制电源开关。若有报警则根据报警提示进行检查。4.1.6 检查GlS4#间隔1#线路PT隔离刀闸，接地刀闸在断开位置，检查SF6气室压力正常，断路器气室压力0.5MPa及以上，其他气室压力在0.40MPa及以上。检查各开关刀闸位置指示与实际相符，送上控制电源开关，控制柜上无报警信号，将远方/就地转换开关打在就地位置，断开控制电源开关。若有报警则根据报警提示进行检查。4.1.7 检查GlS6#间隔2#线路PT隔离刀闸，接地刀闸在断开位置，检查SF6气室压力正常，断路器气室压力0.5MPa及以上，其他气室压力在0.40MPa及以上。检查各开关刀闸位置指示与实际相符，送上控制电源开关，控制柜上无报警信号，将远方/就地转换开关打在就地位置，断开控制电源开关。若有报警则根据报警提示进行检查。4.1.8 检查GIS2#间隔I段母线PT隔离刀闸，接地刀闸在断开位置，检查SF6气室压力正常，断路器气室压力0.5MPa及以上，其他气室压力在0.40MPa及以上。检查各开关刀闸位置指示与实际相符，送上控制电源开关，控制柜上无报警信号，将远方/就地转换开关打在就地位置，断开控制电源开关。若有报警则根据报警提示进行检查。4.1.9 检查GIS8#间隔II段母线PT隔离刀闸，接地刀闸在断开位置,检查SF6气室压力正常，断路器气室压力0.5MPa及以上，其他气室压力在0.40MPa及以上。检查各开关刀闸位置指示与实际相符，送上控制电源开关，控制柜上无报警信号，将远方/就地转换开关打在就地位置，断开控制电源开关。若有报警则根据报警提示进行检查。4.1.10 在1#进线线路充电前检查PT二次无短路，合上PT二次开关。4.1.11 在2#进线线路充电前检查PT二次无短路，合上PT二次开关。4.1.12 在I母线充电前检查PT二次无短路，合上PT二次开关。4.1.13 在II母线充电前检查PT二次无短路，合上PT二次开关。4.1.14 检查1#进线线路避雷器无动作记录。4.1.15 检查2#进线线路避雷器无动作记录。4.1.16 检查I母线避雷器无动作记录。4.1.17 检查II母线避雷器无动作记录。4.2 主变的检查4.2.1 检查1#主变顶盖无杂物，无油污。4.2.2 检查1#主变散热器各连接阀门全部打开。4.2.3 检查1#主变本体和有载调压瓦斯继电器连接阀门全部打开，油室内无积聚气体。4.2.4 检查2#主变本体无渗漏油。4.2.5 检查2#主变油位指示符合油温油位曲线。4.2.6 检查2#主变有载调压开关挡位在10挡。4.2.7 检查2#主变可靠接地。4.2.8 检查2#主变中性点接地刀确已合上。4.2.9 检查2#主变避雷器无动作记录。4.2.10 2#主变冷却控制箱送上电源，送上温度测控电源，显示应与实际温度相符。4210.检查高低压端引线无松动。4211.完成以上检查无误，在1#主变挂高压，禁止攀登警示牌。4.2.12 .3#主变重复5.2.15.2.11步骤4.2.13 .4#主变重复5.2.15.2.11步骤4.3 IOKV配电室的检查4.3.1 检查2#主变进线柜3322开关在试验位置且在分闸状态，二次插头已插好，储能电源已送上，储能良好，无异常报警，送上加热电源和照明。4.3.2 检查3#主变进线柜3332开关在试验位置且在分闸状态，二次插头已插好，储能电源已送上，储能良好，无异常报警，送上加热电源和照明。4.3.3 检查4#主变进线柜3342开关在试验位置且在分闸状态，二次插头已插好，储能电源已送上，储能良好，无异常报警，送上加热电源和照明。4.3.4 检查1#母联3200开关在试验位置且在分闸状态,二次插头已插好，储能电源已送上，储能良好，1#母联开关3200-2隔离开关已推入工作位置，无异常报警，送上加热电源和照明。4.3.5 检查2#母联4100开关在试验位置且在分闸状态，二次插头已插好，储能电源已送上，储能良好，2#母联开关4100-3隔离开关已推入工作位置，无异常报警，送上加热电源和照明。4.3.6 检查1#联络3400开关在试验位置且在分闸状态，二次插头已插好，储能电源已送上，储能良好，3#母联3400-3隔离开关已推入工作位置，无异常报警，送上加热电源和照明。4.3.7 检查I段母线IlPT一次保险导通良好，插好二次插头，将手车推到工作位置。测量二次无短路，只有一点接地。送上加热照明开关，PT二次开关。4.3.8 检查II段母线12PT一次保险导通良好，插好二次插头，将手车推到工作位置。测量二次无短路，只有一点接地。送上加热照明开关，PT二次开关。4.3.9 检查III段母线13PT一次保险导通良好，插好二次插头，将手车推到工作位置。测量二次无短路，只有一点接地。送上加热照明开关，PT二次开关。4.3.10 检查IV段母线14PT一次保险导通良好，插好二次插头，将手车推到工作位置。测量二次无短路,只有一点接地。送上加热照明开关，PT二次开关。4.4 、站用变的检查4.4.1 1#站用变的检查a.检查1#站用变顶盖无杂物，无油污。b.检查1#站用变本体无渗漏油。C.检查1#站用可靠接地。d.检查高低压端引线无松动。4.4.2 2#站用变的检查同1#站用变4.5 400V配电室的检查4.5.1 检查1#进线柜开关在试验位置且在分闸状态，送上储能电源，检查储能正常。4.5.2 检查2#进线柜开关在试验位置且在分闸状态，送上储能电源，检查储能正常。4.5.3 检查母联柜开关在试验位置且在分闸状态，送上储能电源，检查储能正常。4.6 保护控制检查4.6.1 IIOKV线路保护屏的检查a.检查IlOKV线路保护屏电源开关已送上，控制开关已合好，PT二次开关已合好。b检查IlOKV线路保护屏跳闸开关在跳后位置保护压板在退出位置。C,检查接线端子接线紧固，模块插头插好。d.检查保护定值与定值单符合。4.6.2 监控屏的检查a.合上监控屏电源开关，检查接线端子接线紧固。b.监控后台机显示正常。4.6.3 主变保护屏的检查a.检查L2、3#主变保护控制电源开关在合位，保护模块电源已合好，PT二次开关已合好。b检查保护模块无报警信号，检查接线端子压紧，保护压板投入正确，压接紧固。c.检查控制转换开关在远控位置。4.6.4 IOKV线路保护检查a.保护控制电源开关在合位，保护模块电源已合好，PT二次开关已合好。b.检查保护模块无报警信号，检查接线端子压紧，保护压板投入正确，压接紧固。C检查控制转换开关在远控位置。4.7 各开关刀闸的分合试验4.7.1 在IlOKV配电室分合一次1#进线接地刀闸3301-D2.3301-D1.2#进线接地刀闸3302-D2x3302-D1,检查分合到位，与监控机显示一致；在主控室分合分合一次1#进线接地刀闸3301-D2.3301-D1.2#进线接地刀闸3302-D2x3302-D1,检查分合到位，与就地一致。4.7.2 在IlOKV配电室分合一次1#进线开关两侧接地刀闸，检查分合到位，与监控机显示一致。4.7.3 在1#进线保护屏上加入模拟量模拟故障，保护动作，1#进线开关可靠跳开。将信号复归，断开控制电源。4.7.4 在主控室分合1#进线开关两侧隔离刀闸，就地检查合闸到位与主控室监控机显示一致。4.7.5 在主控室分合1#进线开关两侧隔离刀闸，就地检查合闸到位与主控室监控机显示一致。4.7.6 在IIoKV配电室分合一次2#进线开关两侧接地刀闸，检查分合到位，与监控机显示一致。4.7.7 在主控室分合2#进线开关就地检查合闸到位与主控室显示一致。4.7.8 在2#进线保护屏上加入模拟量模拟故障，保护动作，2#进线开关可靠跳开。将信号复归，断开控制电源。4.7.9 在主控室分合2#进线开关两侧隔离刀闸，就地检查合闸到位与主控室监控机显示一致。4.7.10 在IIoKV配电室分合一次IlOKV母联开关接地刀闸,检查分合到位，与监控机显示一致。4.7.11 在保护屏上加入模拟量模拟故障,保护动作,母联开关可靠跳开。将信号复归，断开控制电源。4.7.12 在主控室分合IlOKV母联开关两侧隔离刀闸，就地检查合闸到位与主控室监控机显示一致。4.7.13 在主控室合1#主变高压侧开关，就地检查合闸到位与主控室显示一致。4.7.14 在1#主变保护屏上加入模拟量模拟故障，保护动作，1#主变高压侧开关可靠跳开。将信号复归，断开控制电源。4.7.15 在主控室分合1#主变高压侧开关两侧接地刀闸，就地检查合闸到位与主控室监控机显示一致。4.7.16 在主控室分合1#主变高压侧开关两侧隔离刀闸，就地检查合闸到位与主控室监控机显示一致。4.7.17 在主控室分合2#主变高压侧开关两侧接地刀闸，就地检查合闸到位与主控室监控机显示一致。4.7.18 在主控室合2#主变高压侧开关，就地检查合闸到位与主控室显示一致。4719在2#主变保护屏上加入模拟量模拟故障，保护动作，2#主变高压侧开关可靠跳开。将信号复归，断开控制电源。4.7.20 在主控室分合2#主变高压侧开关两侧隔离刀闸，就地检查合闸到位与主控室监控机显示一致。4.7.21 在主控室分合3#主变高压侧开关两侧接地刀闸，就地检查合闸到位与主控室监控机显示一致。4.7.22 在主控室合3#主变高压侧开关，就地检查合闸到位与主控室显示一致。4.7.23 在3#主变保护屏上加入模拟量模拟故障，保护动作，3#主变高压侧开关可靠跳开。将信号复归，断开控制电源。4.7.24 主控室分合3#主变高压侧开关两侧隔离刀闸，就地检查合闸到位与主控室监控机显示一致。4.7.25 在IOKV配电室将1#主变低压侧开关推至工作位置，监控机显示与实际一致。4726在主控室合上将1#主变低压侧开关，就地检查合闸到位与主控室显ZF一致。4.7.27 在1#主变保护屏上加入模拟量模拟故障，保护动作，1#主变高压侧开关可靠跳开。将信号复归，将将1#主变低压侧开关拉至试验位置。4.7.28 在IOKV配电室将2#主变低压侧开关推至工作位置，监控机显示与实际一致。4729在主控室合上将2#主变低压侧开关，就地检查合闸到位与主控室显ZF一致。4.7.30 在2#主变保护屏上加入模拟量模拟故障，保护动作，2#主变高压侧开关可靠跳开。将信号复归，将将2#主变低压侧开关拉至试验位置。4.7.31 在IOKV配电室将3#主变低压侧开关推至工作位置，监控机显示与实际一致。4.7.32 在主控室合上将3#主变低压侧开关，就地检查合闸到位与主控室显ZF一致。4.7.33 在3#主变保护屏上加入模拟量模拟故障，保护动作，3#主变高压侧开关可靠跳开。将信号复归，将将3#主变低压侧开关拉至试验位置。4.7.34 在IOKV配电室将1#站用变开关推至工作位置，监控机显示与实际一致。4.7.35 在主控室合上将1#站用变开关，就地检查合闸到位与主控室显示一致。4.7.36 在1#站用变开关保护模块上加入模拟量模拟故障，保护动作,1#站用变开关可靠跳开。将信号复归，将1#站用变开关拉至试验位置。4.7.37 在IOKV配电室将2#站用变开关推至工作位置，监控机显示与实际一致。4738在主控室合上将2#站用变开关，就地检查合闸到位与主控室显示一致。4.7.39 在2#站用变开关保护模块上加入模拟量模拟故障，保护动作,2#站用变开关可靠跳开。将信号复归，将2#站用变开关拉至试验位置。5 .送电步骤5.7 XXXX1#线充电5.1.1 .联系地调对XXXX1#线充电，根据调度命令拉开1#线路接地刀闸。5.1.2 按地调要求投入IloKV1#进线保护压板，检查保护装置正常，合上IlOKV1#进线开关控制电源。5.1.3 依次遥控合上IIoKV1#进线PT隔离刀闸。现场监护合闸到位。5.1.4 对1线路充电3次间隔5min,每次5min最后一次不断开，检查1#线路PT运行正常，并在1#线路控制箱端子排测量ALNl间电压正常，100Vo5.2 .XXXX2#线充电5.2.1 .联系地调对XXXX2#线充电，根据调度命令拉开2#线路接地刀闸。5.2.2 按地调要求投入IIoKV2#进线保护压板，检查保护装置正常,合上IlOKV2#进线开关控制电源。5.2.3 依次遥控合上IIOKV2#进线PT隔离刀闸。现场监护合闸到位。5.2.4 对2#线路充电3次间隔5min,每次5min,检查2#线路PT运行正常，并在2#线路控制箱端子排测量ALNl间电压正常100Vo5.3 IlOKV母线充电5.3.1 IIOKVl段母线充电a.检查1#进线开关接地刀闸确已拉开，隔离刀闸在分位置。b.检查IIOKV母联在分闸位置，接地刀闸已拉开,备投保护退出。c.遥控合上1#进线开关电源侧、母线侧隔离刀闸。现场监护合闸到位。d.遥控合上1#进线开关，检查母线PT运行正常，监控机显示电压、频率正确。在1#进线PT控制箱端子排测量三相线电压及相电压,测量相序正确；在保护屏测量相间对地及相序。计量屏测量相间对地及相序。e.以上检查无误,汇报总指挥进行下一步操作。5.3.2 IIOKVII段母线充电a.检查2#进线开关接地刀闸确已拉开，隔离刀闸在分位置。b.遥控合上2#进线开关电源侧、母线侧隔离刀闸。现场监护合闸到位。c.遥控合上2#进线开关，检查母线PT运行正常，监控机显示电压、频率正确。在2#进线PT控制箱端子排测量三相线电压及相电压，测量相序正确；在保护屏测量相间对地及相序。计量屏测量相间对地及相序。d.以上检查无误,汇报总指挥进行下一步操作。5.4 IlOKV母联备投试验5.4.1 合上IIoKV母联两侧隔离刀闸。5.4.2 投上备自投保护压板。5.4.3 断开1#进线开关，检查母联开关可靠动作。5.4.4 合上1#进线开关，断开母联，恢复热备状态。5.5 主变冲击试验及母线充电5.5.1 1#主变冲击试验a.检查1#主变高压侧开关两侧接地刀闸已拉开。b.检查有载调压分接开关在10挡。c.合上1#主变高压侧开关控制电源开关。依次遥控合上电源侧、负荷侧隔离刀闸。d.合上1#主变中性点接地刀闸。e征得调度同意合上1#主变高压侧开关,对1#主变进行第一次冲击，时间IOmin,检查主变电流、电压正常,主变本体无异常。f.遥控断开1#主变高压侧开关，停电5min,再对1#主变冲击四次,充电5min,间隔5min,最后一次不断开。5.5.2 2#主变冲击试验a.检查2#主变高压侧开关两侧接地刀闸已拉开。b.检查有载调压分接开关在10挡。c.合上2#主变高压侧开关控制电源开关。依次遥控合上电源侧、负荷侧隔离刀闸。d.合上2#主变中性点接地刀闸。e彳正得调度同意合上2#主变高压侧开关,对2#主变进行第一次冲击，时间IOminz检查主变电流、电压正常,主变本体无异常。f.遥控断开2#主变高压侧开关，停电5min,再对2#主变冲击四次,充电5min,间隔5min,最后一次不断开。5.5.3 3#主变冲击试验a.检查3#主变高压侧开关两侧接地刀闸已拉开。b.检查有载调压分接开关在10挡。c.合上3#主变高压侧开关控制电源开关。依次遥控合上电源侧、负荷侧隔离刀闸。d.合上3#主变中性点接地刀闸。e彳正得调度同意合上3#主变高压侧开关,对3#主变进行第一次冲击，时间IOmin,检查主变电流、电压正常,主变本体无异常。f.遥控断开3#主变高压侧开关，停电5min,再对3#主变冲击四次,充电5min,间隔5min,最后一次不断开。5.5.4 I段母线充电a.送上1#主变低压侧开关控制电源，投入保护压板，将1#主变低压侧开关推至工作位置。b.将母联备投保护退出c.合上1#主变低压侧开关对I段母线充电。d.检查I段PT接线正确，在PT柜测量相序正确；在保护屏测量相间对地及相序。计量屏测量相间对地及相序。555n段母线充电a.送上2#主变低压侧开关控制电源，投入保护压板，将2#主变低压侧开关推至工作位置。b.将母联备投保护退出c.合上2#主变低压侧开关对II段母线充电。d.检查II段PT接线正确，在PT柜测量相序正确；在保护屏测量相间对地及相序。计量屏测量相间对地及相序。f.在I段、11段PT二次核相，接线正确，相序正确。5.5.6 III段母线充电a.送上3#主变低压侧开关控制电源，投入保护压板，将3#主变低压侧开关推至工作位置b.将母联备投保护退出c.合上3#主变低压侧开关对III段母线充电。d.检查HI段PT接线正确，在PT柜测量相序正确；在保护屏测量相间对地及相序。计量屏测量相间对地及相序。f.在11段、In段PT二次核相，接线正确，相序正确。5.5.7 IV段母线充电a.将3#母联开关隔离刀闸推到工作位置b.将3#母联开关推至工作位置，送上控制电源，投入保护压板。c.合上3#母联开关对IV段母线充电。d.检查IV段PT接线正确，在PT柜测量相序正确；在保护屏测量相间对地及相序。计量屏测量相间对地及相序。f.在In段、IV段PT二次核相，接线正确，相序正确。5.6 IoKV母联备投试验5.6.1 1#母联备投试验a.将1#母联开关的隔离刀闸推至工作位置,投入1#母联开关的保护、控制电源，投入保护压板。b.断开2#主变低压侧开关，检查1#母联可靠动作。c.合上2#主变低压侧开关，断开1#母联。5.6.2 暂先不能做2#母联备投试验5.7 .中性点接地刀闸投入个数根据地调要求确定主变中性点接地刀闸的投入数量。5.8 .站用变冲击试验5.8.1 1#站用变冲击试验及母线充电a.送上1#站用变高压侧开关保护、控制电源，将1#站用变高压侧开关推至工作位置。b.合上1#站用变高压侧开关，对1#站用变进行第一次冲击,时间IOmin,检查主变电流、电压正常，主变本体无异常。C.遥控断开1#站用变高压侧开关停电5min,再对2#主变冲击两次，充电5min,间隔5min,最后一次不断开。5.8.2 2#站用变冲击试验a.送上2#站用变高压侧开关保护、控制电源，将2#站用变高压侧开关推至工作位置。b.合上2#站用变高压侧开关，对2#站用变进行第一次冲击，时间IOmin,检查主变电流、电压正常,主变本体无异常。C.遥控断开2#站用变高压侧开关,停电5min,再对2#主变冲击两次，充电5min,间隔5min,最后一次不断开。5.8.3 低压母线充电a.送上1#站用变低压侧开关控制电源，将1#站用变低压侧开关推至工作位置b.合上1#站用变低压侧开关,给低压I母线充电,检查接线相序正确，测量对地及相间电压正确。c.送上2#站用变低压侧开关控制电源，将2#站用变低压侧开关推至工作位置d合上2#站用变低压侧开关,给低压II母线充电检查接线相序正确，测量对地及相间电压正确。e.低压二次核相正确5.9 、电容器的投用a.合上电容器的保护、控制电源开关，将开关推至工作位置。b.确认电容器控制转换开关在停止位置，合上总降电容器出线开关。C.根据实际的电压、功率因数将电容器控制转换开关打到自动位置投入电容器6、其他情况6.1 .IOKV出线送电a.总降在得到直配车间要求送电后，测试出线电缆绝缘合格，合上所在线路的保护、控制电源开关，将开关推至工作位置。b.确认直配车间IOKV进线开关在断开位置，合上总降IOKV出线开关。c.由各直配车间施工单位做相应的冲击试验、核相等工作。6.2 接地变的投用根据实际投运车间和容性电流情况,投用接地变。投用前应做冲击试验,同普通变压器。7、组织分工本次送电设总指挥一名，操作人员、一次设备监护、二次设备监护、测量人员若干名。要求送电过程中操作测量工具齐全，通讯工具畅通无阻。操作人员严格执行指挥命令，严禁擅自操作。总指挥:一次操作人员：IlOKV酉己电室:主变：IOKV酉己电室:低压变：一次监护人员：IlOKV酉己电室:主变：IOKV配电室低压变：测量人员：测量监护人员：控制室遥控操作人员：8、时间a. .送电前的检查需要3小时b. XXXXL2#线充电需要1小时（主要是对侧检查时间）c. IIoKV母线充电、IIOKV母联备投试验需要40mind.主变冲击试验及IOKV母线送电需要1.5小时e.IOKV母联备投试验需要40minf.站用变冲击及母线充电试验40ming.电容器的投用30min考虑到实际地调等其他人为因素、现场异常处理，IlOKV变电站倒送电时间在9-10小时。
