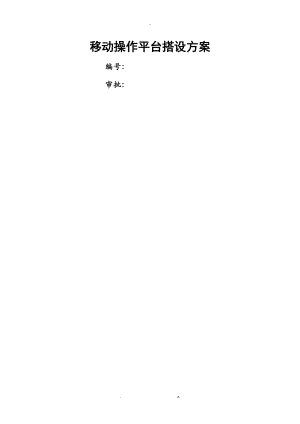

移动式操作平台搭设与方案.doc

-移动操作平台搭设方案编号：审批：目录第一章编制依据2第二章工程概况2第三章材料质量3第四章操作平台搭、拆、施工阶段危险源识别、评价与控制4第五章移动式操作平台搭设示意图5第六章移动式操作平台搭、拆一般规定5第七章移动式操作平台的构造、搭设及使用要求6第八章施工准备8第九章. 移动式操作平台计算书8第十一章. 移动式操作平台的撤除14第十二章.附录15为了满足本工程机电安装各专业的施工要求，保证工程部搭设移动平台的统一、美观，工程部决定采用同样规格的移动式操作平台进展施工。在移动式操作平台搭、拆及安装施工登高作业过程中，要认真贯彻执行现行平安生产方针、国家技术经济政策，做到技术先进、经济合理、平安适用、确保质量，按照?建筑施工高处作业平安技术标准?JGJ80-91，特制订本技术方案。第一章 编制依据1.1?建筑施工扣件式钢管脚手架平安技术标准? JGJ130-2001 1.2 ?建筑施工平安检查评分标准? JGJ59-99 1.3 ?特殊作业人员平安技术考核管理规则? GB5306-85 1.4 ?钢管脚手架扣件? GB15831-1995 1.5 ?建筑构造荷载标准?GB5007-20021.6 ?建筑施工高处作业平安技术标准? JGJ80-91 1.7 ?高处作业分级? GB3608-93 1.8 施工现场平安生产保证体系与建筑施工平安技术标准选编。第二章 工程概况2.1工程概述序号项 目内 容1工程名称2工程地址3建立单位4工程管理5设计单位6监理单位7质量监视单位8施工总承包9施工主要分包10总承包合同工期11合同质量目标2.2工程概况机电安装施工范围包括：给排水专业、通风空调专业、电气专业等施工内容。第三章 材料质量3.1 移动式操作平台采用钢管为：ø46，其壁厚不得小于2.75mm。 3.2 扣件材质应符合?钢管脚手架扣件?GB15831 的规定，并在螺栓拧紧扭力矩达65N.m时不得破坏用扭力扳手测试。 3.3 铺设板材符合相关质量要求。3.4 移动式平台必须符合有关质量要求，并有产品质量证明书。第四章 操作平台搭、拆、施工阶段危险源识别、评价与控制危险源危险源识别识别责任人移动式操作平台操作平台搭设、操作平台撤除、操作平台端头、木板固定、上人梯子防滑、上高措施、工人劳动防护用品使用、操作平台上堆物。*庆森危险源危险源识别评价责任人移动式操作平台由于移动式操作平台属于重大危险源，在搭设、撤除及移动使用过程中有较大的危险性，具有一定的高度。其采用扣件连接、搭设、加固，移动时操作时稳定性存在一定的平安隐患。*海波危险源操作措施监控责任人移动式操作平台1. 施工组织设计，必须有上级公司的总工程师签字，技术部门盖章，有关部门审阅方案；2. 爬高扶梯应设置在适当的位置，不得有违规操作现象；3. 操作人员应按照标准操作，不得有违规操作现象；4. 现场搭设人员必须持证上岗，并按标准操作；5. 认真使用个人劳动防护用品；6. 操作平台上堆料不得超过规定限度。*海波、*庆森第五章 移动式操作平台搭设示意图详见附录图集第六章 移动式操作平台搭、拆一般规定6.1 搭设前应检查所有材料是否符合要求。6.2 搭、拆移动式操作平台必须由经平安教育持上岗证的架子工承当，凡有高血压、心脏病者不得操作。6.3 搭、拆作业人员不得喝酒，在搭、拆过程中不得开玩笑。 6.4 搭、拆作业穿着要灵便，制止穿硬底鞋、高跟鞋、塑料鞋和带钉的鞋。6.5 施工前，应逐级进展平安技术交底，落实所有平安技术措施和人身防护用品，未经落实不得进展搭、拆施工。 6.6 搭、拆使用过程中，钢管不准触及有电线路。 6.7 施工中发现存在缺陷和隐患时，必须及时解决。6.8 搭设移动式操作平台时，严格控制施工荷载。6.9 因作业必需临时撤除或变动平安防护设施时，必须经施工平安负责人同意，并采取相应的可靠措施，作业后应立即恢复。6.10 移动操作平台上的操作工人作业时必须戴平安帽、系平安带连接平台防护栏，穿防滑鞋。6.11应设专人对脚手架进展时常检查，发现问题及时处理、纠正、防止大的事故的发生。6.12在搭设脚手架的同时，必须设置登扶梯，严禁在脚手架上攀登。6.13 搭拆现场以及使用阶段必须设专人看管，严禁非施工人员进入作业区域内。6.14严禁将拆卸下来的材料和杆部件向地面抛掷。已吊至地面的架设材料应随时运出拆卸区域，并堆码整齐，保持现场文明。第七章 移动式操作平台的构造、搭设及使用要求7.1 根本要求 用钢管搭设的移动式操作平台是室内安装施工临时构造，它要在室内安装施工中承受各种垂直和水平荷载。7.2 施工准备移动平台的地基必须平整。7.2.1单位工程技术负责人应按施工组织设计中有关移动式操作平台的要求，向搭、拆和使用人员进展平安技术交底。7.2.2按标准及施工组织设计的要求对钢管、扣件、板材、轮子等进展检查验收，不合格产品不得使用。7.2.3经检查合格的材料应按品种、规格分类堆放整齐、平稳的放在耐磨地坪上，并于地坪面要有成品保护措施。7.3移动式操作平台搭设工艺1、移动式操作平台搭设方法移动式操作平台的构造采用梁板构造的形式，底座采用钢管焊接，以46×2.75mm的镀锌钢管用进展制作搭设，这种方法较为简便。上部平台次梁间距为300mm，台面满铺，铺板用50mm厚脚手板，一一加以固定，使其不松动。操作平台的面积为3m×2m，总高度为4.3m(包括栏杆)。为了防止摇动和倾覆，支承用的立柱，我们进展了稳定验算计算过程如下，满足了稳定性要求。操作平台的周边，按照临边作业的要求设置防护栏杆并配置登高扶梯，梯子采用12钢筋焊接,梯子不得缺档，横档间距以30cm为宜。在底部移动的轮子上设置锁止装置。2、搭设要求移动式操作平台的轮子与底座平台要焊接结实和绑扎可靠。立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接，搭接应符合以下规定：A 立杆上的对接扣件应交织布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心在主节点的距离不宜大于步距的1/3；B 搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘距离不应小于100mm。移动式操作平台四个立面必须设置剪刀撑，斜杆与地面的倾角宜在45度60度之间，剪刀撑斜杆的接长宜采用搭接，剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。3、考前须知1 底部移动的轮子在架体投入使用时，应当设置锁止装置，限制平面上移动。2 架体移动时，上部应没有作业人员。 3如果上部全封闭后影响施工，必须有一局部位置敞开时，作业人员在敞开部位作业时，应当系挂平安带，按照高挂低用的原则系挂平安带。 4 决不允许攀登杆件上下。8.4 使用过程中的要求：A. 高处作业，发现有缺陷和隐患时，必须及时解决；危及人身平安时，必须停顿作业。B. 高处作业中所用的物料，均应堆放平稳，不阻碍通行和装卸。C. 拖动操作平台时，应设10m戒备区，并应派专人现场指挥。严禁在操作平台上有人时机械拖动。D. 制止配电线路穿越移动式脚手架操作平台，或沿平台拉设。第八章 施工准备1. 单位工程技术负责人应按施工组织设计中有关移动式操作平台的要求，向搭、拆和使用人员进展平安技术交底。 2. 按标准及施工组织设计的要求对钢管、竹笆片、轮子等进展检查验收，不合格产品不得使用。 3. 经检查合格的材料应按品种、规格分类堆放整齐、平稳的放在耐磨地坪上，并于地坪面要有成品保护措施。4. 本工程移动式操作平台根底为室内浇捣完的楼面.第九章. 移动式操作平台计算书1、次梁计算取次梁间距为3000mm，次梁均布荷载计算简图见以下图（1） 先按均布荷载验算次梁次梁计算简图(均布荷载)次梁计算简图集中荷载得荷载设计值为：木铺板自重 220N/m2×0.30m×1.2=79.2N/m钢管自重 40N/m×1.2=48N/m施工活荷载 1000N/m2×0.30m×1.4=420N/m荷载设计值 =547.2N/m故弯矩为M=1/8ql2=1/8×547.2×32=615.6N·m2按次梁承受集中荷载验算恒载为：木铺板自重 220N/m2×0.30m×1.2=79.2N/m钢管自重 40N/m×1.2=48 N/m恒载设计值 =127.2N/m取集中荷载为1000N计，得荷载设计值为1000×1.4=1400N故弯矩为M=1/8ql2+1/4pl=1/8×127.2×32+1/4×1400×3=143.1+1050=1193.1 N/m3 取以上两弯矩值中的较大值M=11193.1 N·m，验算次梁的弯曲强度。D48×3.5mm 钢管的截面抵抗矩为Wn=5.078cm3，得Wn·f=5.078×215=1091.77N·m，故知取集中荷载为1000N时，M>Wn·f。但M值超过Wn·f仅10%，未超出20%平安系数，尚可用。2、主梁验算主梁计算简图1 主梁按两跨简支梁连续梁计算，其荷载为：木铺板自重：220 N/m2×1.2×2m=528N/m 次梁钢管自重：40N/m/0.3×1.2×2m=320N/m施工活荷载： 1000N/m2×1.4×2m=2800 N/m 主梁钢管自重： 40×1.2=48 N/m荷载设计值为： = 3696 N/m 中间柱顶处弯矩为：MB=-0.125ql2=-0.125×3696×22=-1848 N·m2 验算弯曲强度，得MB1848 N·m>Wn·f(1091.77 N·m) 因此活荷载1000N/m偏大, 施工活荷载取：600N/m2×1.4×2m=1680 N/m则:q=2576 N·mMB=-0.125ql2=-0.125×2576×22=-1280 N·m>Wn·f(1091.77 N·m)但M值超过Wn·f仅11%，未超出20%平安系数，尚可用;施工中要控制活荷载不得大于600 N/m23、支撑钢管强度的验算荷载的计算：立杆、剪刀撑、水平杆自重：4*4.3m+8m*3.5+8*3m+8m*2×40 N/m×1.2=3488N×1.2=4185.6N脚手架自重：(220+193)N/m2×3m×2m×1.2+4185.6N=7159.2N施工活荷载取：600N/m2×1.4×3m×2m=5040NQ=16384.8N单根立杆荷载:q=4096.2N=4096.2N/4892=9.17 N/m2远小于 f=215 N/m2,强度满足要求!4移动时倾覆推力T移动时,上部停顿施工,仅考虑脚手架自重,推脚手架时,人员直接推底座槽钢,作用力在槽钢上部,距地为(0.65+0.14)=0.79m。立杆等自重:4185.6N脚手架自重:7159.2N总自重G=11344.8NTma*=11344.8N×2m/0.79m=28721NTmin=11344.8N×2m/4.34m=5228N脚手架倾覆推力最小为作用在顶部操作层时，大小为5228N，此工况不可能发生；实际脚手架移动时,直接推动脚手架底座,最小水平推力要到达27.721KN时才可能发生倾覆事故,实际经试验仅需6人左右推移，其推力大约在8KN左右，远达不到27.721KN,因此移动脚手架推移时是比拟平安的，不会发生倾覆。第十章.移动式操作平台搭设验收10.1 移动式操作平台在使用前，搭设完后必须进展全面检查和验收，确保符合本组织设计及标准要求，并确认操作平台搭设结实，具有一定的刚度和稳定性。10.2 板材按标准要求固定结实。10.3 施工荷载不得超过600N/M2，严禁超载；架上严禁堆放或搬运材料物品，杂物要及时清理。10.4杆件相交位置符合节点的规定。第十一章. 移动式操作平台的撤除11.1 撤除移动式操作平台时，应由专人负责监护。 11.2 撤除移动式操作平台前，应将平台上的留存材料，杂物等去除干净。 11.3 平台撤除顺序一般为板材栏杆剪刀撑横杆立杆，按自上而下先装者后拆，逐步撤除，一步一清。不准上下同时撤除。 11.4 拆下的杆件和配件分类堆放，运至室外。并及时按品种、规格放整齐。 . z.
