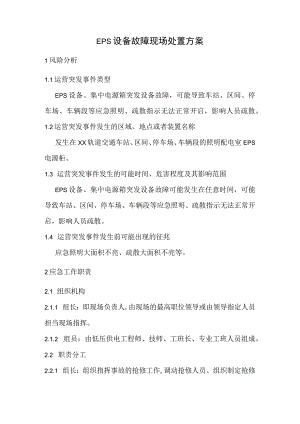

EPS设备故障现场处置方案.docx

EPS设备故障现场处置方案1风险分析1.1运营突发事件类型EPS设备、集中电源箱突发设备故障，可能导致车站、区间、停车场、车辆段等应急照明、疏散指示无法正常开启，影响人员疏散。1.2运营突发事件发生的区域、地点或者装置名称发生在XX轨道交通车站、区间、停车场、车辆段的照明配电室EPS电源柜。1.3 运营突发事件发生的可能时间、危害程度及其影响范围EPS设备、集中电源箱突发设备故障可能发生在任意时间，可能导致车站、区间、停车场、车辆段等应急照明、疏散指示无法正常开启，影响人员疏散。1.4 运营突发事件发生前可能出现的征兆应急照明大面积不亮、疏散大面积不亮等。2应急工作职责2.1 组织机构2.1.1 组长：即现场负责人,由现场的最高职位领导或由领导指定人员担当现场指挥。2.1.2 组员：由低压供电工程师、技师、工班长、专业工班人员组成。2.2 职责分工2.2.1 组长：组织指挥事故的抢修工作,调动抢修人员、组织制定抢修方案、协调与抢修有关的工作。2.2.2 组员：负责抢修工器具、材料、技术资料的准备，执行具体抢险工作。3应急处置3.1 EPS设备抢修人员到达现场后，应立即检查系统故障情况并及时判断故障设备及故障类型。3.1.1 出线开关跳闸EPS设备出线开关故障，可以试合闸一次，试合闸不成功，立即改线备用回路。3.1.2 静态开关等内部故障EPS设备内部故障，查看报警界面及事件记录查询界面，查明故障原因，无法短时间恢复的，立即启用旁修回路供电。如双电源进线故障，EPS电池无法正常投入，则就近取临时电源，为应急照明和疏散指示供电。3.2 集中电源箱抢修人员到达车控室请点后可以通过以下6中方式启动集中电源系统：3.2.1 综合监控上进入应急照明界面，点击对应的区域可进入应急工作状态。3.2.2 在集中电源控制柜上点击应急模式，所有集中电源箱进入应急工作状态。3.2.3 手动转换开关置入手动应急位置时，应急电源应进入应急工作状态。3.2.4 市电监测的配电箱断电后，相对应的集中电源箱则进入应急工作状态。3.2.5 集中电源箱内部供电电源断电，集中电源箱则进入应急工作状态。3.2.6 强启钥匙开关置于ON的位置时，不论是市电状态还是应急状态，应急电源均能进入强制应急。4物资装备储备工器具及仪器材料见附录B5注意事项5.1 现场作业人员必须通过安全培训，技术交底，并持证上岗。5.2 在处置过程中作业人员必须穿戴安全帽、劳保鞋、手套等劳保用品，并在安全地点进行操作，时刻注意人身安全，防止意外事件发生。6附录附录A信息报告流程图附录B工器具及仪器材料表附录A信息报告流程图附录B工器具及仪器材料表序号工器具及仪器材料名称检查项目检查周期单位数量存放地点备注1钳形电流表（具备万用表功能）检查是否完好1月个1车站照明配电室2绝缘螺丝批套件检查是否齐全1月套1车站照明配电室38寸活动扳手检查是否齐全1月把1车站照明配电室4内六角扳手套组检查是否齐全1月套1车站照明配电室5尖嘴钳检查是否齐全1月把1车站照明配电室6斜口钳检查是否齐全1月把1车站照明配电室7电筒检查是否齐全1月把1车站照明配电室8电笔检查是否齐全1月把1车站照明配电室9兆欧表检查是否完好1月个1工班驻点
