EPS、XPS、硬质聚氨酯泡沫塑料尺寸稳定性检测内容及方法.docx

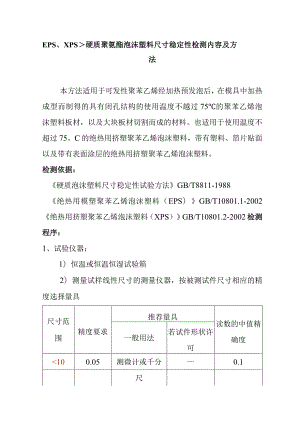

EPS、XPS硬质聚氨酯泡沫塑料尺寸稳定性检测内容及方法本方法适用于可发性聚苯乙烯经加热预发泡后，在模具中加热成型而制得的具有闭孔结构的使用温度不越过75的聚苯乙烯泡沫塑料板材，以及大块板材切割而成的材料。也适用于使用温度不超过75。C的绝热用挤塑聚苯乙烯泡沫塑料，带有塑料、箔片贴面以及带有表面涂层的绝热用挤塑聚苯乙烯泡沫塑料。检测依据：硬质泡沫塑料尺寸稳定性试验方法GB/T8811-1988绝热用模塑聚苯乙烯泡沫塑料（EPS）GB/T10801.1-2002绝热用挤塑聚苯乙烯泡沫塑料（XPS）GB/T10801.2-2002检测程序：1、试验仪器：1）恒温或恒温恒湿试验箱2）测量试样线性尺寸的测量仪器，按被测试件尺寸相应的精度选择量具尺寸范围精度要求推荐量具读数的中值精确度一般用法若试件形状许可<100.05测微计或千分0.1尺101000.1游标卡尺测微计或千分尺0.2>1000.5金属直尺或金属卷尺游标卡尺12、试样：1）试样尺寸100nlnIXloonlmX25mm,至少要取3个试样（XPS试样尺寸：IOommXIoomnIX原厚）2）试样的状态调节和试验的标准环境在温度23±2°C、相对湿度45%55%进行状态调节。对于标准环境23/50（空气温度23,相对湿度50%）和27/65（空气温度27,相对湿度65%）,I状态调节不少于88h；对于18C28C的室温，状态调节不少于4h。3、试验步骤：1）测量的位置和次数测量的位置取决于试样的形状和尺寸，但至少5个点，为了得到一个可靠的平均值，测量点尽可能分散。取每一个点上三个读数的中值，并用5个或5个以上的中值计算平均值。测量每个试样三个不同位置的长度（L,L2,L3）,宽度（曲,W2,W3）及五个不同点的厚度（T1,T2,T3,T4,T5）o如下图所示:2）从以下条件中选择试验条件或按有关规定进行试验。-55±3oC70±2-25±3oC85±2-10±3oC100±3oC0±3110±3oC23±2125±3oC40±2150±3oC当选择相对湿度90%100%时，使用如下条件40±2oC70±23）调节试验箱内温度、湿度至选定的试验条件，将试样水平置于箱内金属网或多孔板上，试样间隔至少25mm,鼓风以保持空气循环。试样不能受加热元件的直接辐射。4）（20±lh）后，取出试样。5）在温度（23±2）、相对湿度45%55%的条件下放置Iho6）按1）条，测量试样尺寸，并目测检查试样。7）再将试样置于选定的试验条件下。8）总时间48±2h后，重复5）和6）的操作。如果需要;可将总时间延长为7天和28天，然后重复5）和6）的操作4、试验结果按下面公式计算尺寸变化率：4（%）=AzLx100（1）品£（%）=幻%X100（2）%£7（%）=上0X100（3）式中：1.£-分别为试样的长度、宽度、厚度的尺寸变化率U.W0,T0分别为试样试验前的长度、宽度、厚度,mm1.t,Wt,Tt分别为试样试验后的长度、宽度、厚度，mm
