RO脱盐系统工艺.docx

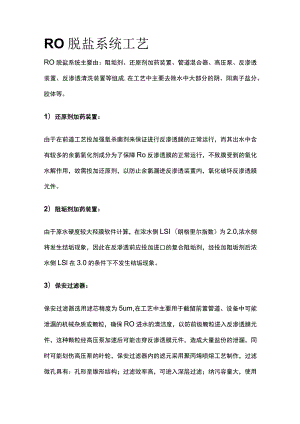

RO脱盐系统工艺RO脱盐系统主要由：阻垢剂、还原剂加药装置、管道混合器、高压泵、反渗透装置、反渗透清洗装置等组成,在工艺中主要去除水中大部分的阴、阳离子盐分、胶体等。1）还原剂加药装置：由于在前道工艺投加强氧杀菌剂来保证进行反渗透膜的正常运行，而其出水中含有较多的余氯氧化剂成分为了保障Ro反渗透膜的正常运行，不致膜受到的氧化水解作用，故需投加还原剂，以防止余氯漏进反渗透装置内，氧化破坏反渗透膜元件。2）阻垢剂加药装置：由于原水硬度较大羟膜软件计算，在浓水侧LSI（朗格里尔指数）为2.0,浓水侧将发生结垢现象，因此在反渗透前应投加进口的复合阻垢剂，经投加阻垢剂后浓水侧LSl在3.0的条件下不发生结垢现象。3）保安过滤器：保安过滤器选用滤芯精度为5um,在工艺中主要用于截留前置管道、设备中可能泄漏的机械杂质或颗粒，确保RO进水的清洁度，以防前级颗粒进入反渗透膜元件，这种颗粒经高压泵加速后可能击穿反渗透膜元件，造成大量盐份的泄漏，同时可能划伤高压泵的叶轮，保安过滤器内的滤元采用聚丙烯喷熔工艺制作，过滤微孔具有：孔形呈锥形结构；过滤效率高，可进入深层过滤；纳污容量大，使用寿命长；采用卡式结构，便于快速更换。保安过滤器的滤芯应定期更换,一般可根据进出水压差来决定。保安过滤器进出水管道上均设有就地压力表,可显示保安过滤器的进出水压力。4）高压泵：高压泵用来向反渗透装置提供渗透压的动力，以满足反渗透系统膜元件在设计年限内正常的工作压力及流量。高压泵选丹麦格兰富或同等品牌公司产品。5）反渗透装置（RO装置）反渗透主体部件选用美国陶氏或同等品牌公司生产的高脱盐率,低压BW30-400芳香族聚酰胺膜元件，该膜元件属节能型低压膜，是世界上较先进的卷式RO膜元件，具有结构紧凑，产水量特别大（单支膜元件产水量可达LOth）,脱盐率高（单支膜试验数据99.8%）,操作压力低，耐细菌侵蚀性好，适用PH范围广（PH为2-11）的优点。配套使用的膜外壳为R8040C玻璃钢压力容器。反渗透系统装置采用一级二段排列，选用低压BW30-400芳香族聚酰胺膜元件；选用丹麦格兰富或同等品牌的高压离心泵。反渗透装置在水质分离过程中无相变，脱盐率高，体积小，易于自控运行，适应范围广，无环境污染，我公司选用的低压膜不仅动力消耗小,且产水量大，脱盐率高（一年内达98%）,三年内脱盐率可达96%以上。6）RO反渗透配套系统功能：单台设备配制工作仪表及监视仪表：动态显示系统的运行工况（进、出水电导、进水温度、高压泵的开关、进出水流量、压力等参数）；反渗透设置高压泵进口设低压保护器，当高压泵进水压力0.1MPa时,高压泵自动停止工作。反渗透高压泵出口设高压传感器，当工作压力大于某一设定值，高压泵停止运行，以防损坏后级管道及膜元件。高压泵出口设有一进口电动慢开阀,在高压泵启动时,电动慢开阀超前5-7秒钟启动,以防止反渗透装置的管道及膜元件受高压的瞬时冲击而受损。高压泵采用变频控制提高使用效率，可按实际要求进行调整压力、流量参数，节约能源。进水、浓水、淡水阀、浓水回流阀：主要调节RO进水量、产水量、进水压力、浓水压力及回收率。电导仪及温度表:电导仪用于监测RO进出水电导率的变化情况,温度表显示RO膜在不同温度下产水量的变化。高压泵：增压满足RO膜元件进水压力要求。止回阀:主要用于停机后,防止RO压力管中的回压而损坏高压泵及泵前低压管道件。产品水防爆膜,有利于保护膜元件,防止反渗透装置由于误操作而损坏系统管道及膜元件。液位自控:主要用于防止停水情况下,高压泵继续运行而使高压泵损坏,另一作用是如除盐水箱高位时，可使RO停止运行，防止脱盐箱溢流。低压冲洗:当反渗透停机时,用预处理出水置换反渗透膜浓水侧处于亚稳状态下的钙镁水垢,防止浓水侧亚稳状结垢物质析出产生结垢,以保护反渗透膜组件,减少反渗透装置化学清洗次数。7）清洗系统：反渗透清洗系统由清洗水箱、清洗水泵、清洗过滤器,电加热器组成,在系统中主要用于反渗装置膜元件的清洗,当反渗透装置运行流量、含盐量或压力下降10%时应配套相应的药剂进行清洗,反渗透装置的清洗形式为分段清洗。8）除二氧化碳脱气塔由于反渗透膜元件对水中分子半径较大的离子具有截留作用（除分子半径极小的H+QH-外）,水中分子半径极小的溶解性气体如溶解氧、二氧化碳等几乎全部可穿透反渗装置而进入淡水中,反渗透装置,由于反渗透淡水侧二氧化碳量的增加,在水中与水分子结合成碳酸氢根及氢离子,从而使淡水呈酸性,故用除二氧化碳脱气塔,将水中的二氧化碳在风机的鼓风作用下脱除掉以降低后级设备的工作负荷。9）混床系统功能说明利用除盐水系统中的混床，来提纯除盐水系统的出水水质，保证除盐水系统出水各项指标达标供水。混床交换器操作系统采用了三台混床可实现相互轮流切换工作（二用一备），当一台混床进行再生处理时另一台混床可继续运行。因此该制水系统可实现24小时连续供水，以满足生产用水之需。因前级反渗透脱盐率比较高，因此混床运行周期较长，由于初级脱盐（RO）率高，能较好地保证离子交换系统的运行，所以整个系统产水水质高，运行周期长,能较大程度地降低劳动强度，减少材料消耗及废水的排放，更有利于降低制水成本，提高生产率。
