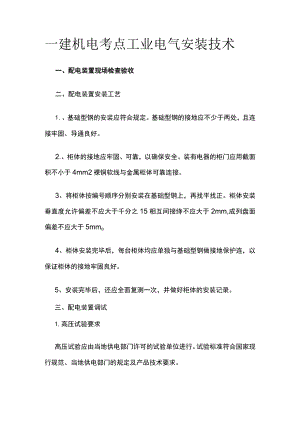

一建机电考点 工业电气安装技术.docx

一建机电考点工业电气安装技术一、配电装置现场检查验收二、配电装置安装工艺1.、基础型钢的安装应符合规定。基础型钢的接地应不少于两处，且连接牢固、导通良好。2.、柜体的接地应牢固、可靠，以确保安全。装有电器的柜门应用截面积不小于4mm2裸铜软线与金属柜体可靠连接。3、将柜体按编号顺序分别安装在基础型钢上，再找平找正。柜体安装垂直度允许偏差不应大于千分之15相互间接绛不应大于2mm,成列盘面偏差不应大于5mmo4、柜体安装完毕后，每台柜体均应单独与基础型钢做接地保护连，以保证柜体的接地牢固良好。5、安装完毕后，还应全面复测一次，并做好柜体的安装记录。三、配电装置调试1.高压试验要求高压试验应由当地供电部门许可的试验单位进行。试验标准符合国家现行规范、当地供电部门的规定及产品技术要求。2、配电装置应分别进行模拟试验，操作、控制、联锁、信号和保护应正确无误、安全可靠。四、配电装置高压试验内容五.配电装置的主要整定内容六、送电前的准备工作1.备工具器材备齐合格的验电器、绝缘靴、绝缘手套、临时接地编织铜线、绝缘胶垫和灭火器等2、清扫彻底清扫全部设备及变配电室、控制室及电器仪表元件灰尘。3、检查检查母线及设备上有无遗留下的工具、材料及其他物件。4、组织成立试运行组织，明确试运行指挥者、操作者和监护人。5、合格安装作业全部完成，质量部门检查全部合格。试验项目全部合格，并有试验报告单。七、送电前的检查1、检查开关柜内电器设备和接线是否符合图纸要求，线端是否标有编号，接线是否整齐。2、检查所安装的电器设备接触是否良好。3、检查机械联锁的可靠性。4、检查抽出式组件动作是否灵活。5、检查开关柜的接地装置是否牢固，有无明显标志。6、检查开关柜的安装是否符合要求。7、检查并试验所有表计及继电器动作是否正确。八、送电验收1.由供电部门检查合格后将电源送进室内，经过验电验收、校相无误。2、合高压进线开关，检查高压电压是否正常；合变压器柜开关，检查变压器是否有电，合低压柜进线开关，查看低压电压是否正常，分别合其他柜的开关。3、空载运行24小时，无异常现象，办理验收手续，交建设单位使用。同时提交施工图纸、施工记录、产品合格证说明书、试验报告单等技术资料。
