主体及配套工程土石方开挖专项施工方案.docx

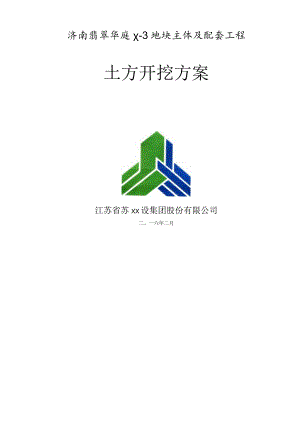

济南翡翠华庭-3地块主体及配套工程土方开挖方案江苏省苏XX设集团股份有限公司二。一六年二月一、工程概况:1二、编制依据：1三、参建单位:1四、施工进度计划安置：1五、施工准备工作：2/、万包-I-万-*2七、测量放线规则：6八、质量保证，皆施：7九、安全生产及文明施工：8十、土建工程基础施工阶段：9十文明施工：10一、工程概况:本项目工程位于山东省济南市，西客站片区，兴福路以北，潍坊路以东，西侧为济南金碧新城项目A7地块，总建筑面积约10785.87皿，设计标高±0.00相当于27.500m。建筑物为学校，建筑的长为80.450m,宽为75.800m,高为24.675m,地上4层，室内外高差0.45Om。结构设计嵌固部位为基础顶。一层层高3.90m,其余各层为3.70m。结构为框架结构，地上四层。二、编制依据：现行的国家有关建筑设计规范、规程和规定，主要有:1、建筑工程质量检验评定标准(GB50300-2013)2、建筑施工现场环境与卫生标准(JGJ146-2013)3、施工现场临时用电安全技术规范(JGJ4620*)4、建筑施工安全检查标准(JGJ592011)三、参建单位：工程建设单位：济南西创置业有限公司工程设计单位：山东省建筑设计研究院工程承包单位：江苏省苏XX设集团股份有限公司工程监理单位：山东监理咨询有限公司工程地勘单位：山东正元建设工程有限责任公司四、施工进度计划安置：在工期安置上，充分考虑本工程的施工总工期，立足于合理化，依据现场情况及工程量，细致分析、精心安置土石方、围墙工程的施工顺序，避免不合理的安置造成的施工干扰及窝工现象。依据工程特征，现场地质条件，结合设施、人员状况，本工程土方开挖控制工期为有效工期内。在实际施工中，我们严厉按照施工组织设计，合理安置好施工机械、人员和时间，在保证施工质量和安全的前提下，力争提前完成施工任务O五、施工准备工作：1、为确保土方开挖质量、进度、安全的三大目的的实施，我公司领导和有关职能部门及项目部全体施工人员，对工程必须高度重视，同时从制度上予以保证，从技术上认真控制，从责任上具体落实，坚持“安全第一、质量至上”的原则，运用科学的管理方法，制定严厉的质量控制措施，做到精心组织、精心施工。2、本着优质、高效、经济、合理的原则，严厉按照市政工程有关施工规范，采有科学的施工技术，以机械化施工为主，人工为辅，以编制切实可行的施工方案为指导，科学管理、务实施工，确保工程质量、工期目的。六、施工方法：1、基坑总体施工顺序：本方案的施工顺序从做临时通道开头。第一步：测设场地标高，修施工通道。第二步：开挖基坑并转运土方至指定地点堆放。第三步：在基坑周边设置防护设施。2、施工方法：土方采用挖机开挖。由于本工程原场地地平较低，开挖深度小于2米，故基坑坑边不做临边护栏。3、施工顺序:(1)土方开挖的基底标高依据施工图计算。(2)施工顺序如下:定位放线土方开挖T渣土场内运至指定地点并覆盖(路线清扫、冲洗)。4、土石方开挖方式及要求：本工程基坑选用机械开挖。土方开挖的基底标高与设计一致。(1)开挖工作面：基坑深度约1.5米，按1:0.5放坡，坑护壁外预留50Omm做为基础施工工作面。(2)开挖深度：机械开挖至相对标高。(3)挖土机从基坑的端头以倒退行驶的方法进行开挖。自卸汽车配置在挖土机的两侧装运土。(4)挖土机沿挖方边缘移动时，机械距离边坡上缘的宽度不得小于基坑深度的12o(5)夜间挖土时在坑边设红灯警示，同时安置好场地照明。5、弃土：场内弃土，地位见规划图。6、施工工序：机械化挖土系采用挖掘机、装载机等设施以及配套密封自卸汽车等进行土方开挖和运输，具有操作机动机动、运转方便、生产效率高、施工速度快等特征。施工应以设计图纸和有关施工规范为依据。7、机具设施：本机械化挖土工程主要的机具设施有：挖掘机、自卸汽车等。8、作业条件：(1)制定好基坑开挖施工方案，绘制施工总平面图和基坑土方开挖图，确定开挖路线、顺序，基底标高、边坡坡度、边坡支护、基坑防护等方案。(2)完成测量控制网的设置，包括控制基线、轴线和水准基点。场地平整进行方格网桩的部署和标高测设，计算挖填土方量，对建筑物做好定位轴线的控制测量和校核；进行土方工程的测量定位放线，并经检查复核无误后，作为施工控制的依据。(3)完成必需的临时设施，包括生产设施及生活设施及机械进出和土方运输路线、临时供水供电线路。(4)机械设施运进现场，进行维护检查、试运转，使处于良好的工作状态。(5)车辆采用密闭式运输车辆，进出口处应设置水冲洗设施，以防泥土污染城市路线，冲洗下来的污水应排入专门设置的污水坑，待泥水沉清后排入下水道。9、施工操作工艺：(1)挖掘机作业时采用沟端开挖和沟侧开挖方法。运土汽车部署于挖掘机的一侧，以减少回转角度，提高生产率。(2)自卸汽车数量应按挖掘机械大小、生产率和工期要求配备，应能保证挖掘或装载机械连续作业。汽车载重量宜为挖掘机斗容量的3-5倍。(3)基坑边角部位，机械开挖不到之处，应用少量人工配合清坡，将松土清至机械作业半径范围内，再用机械运走。人工清土所占比例一般为8%,修坡以厘米作限制差误。(4)挖土机、运土汽车进出基坑运输路线，应尽量使用基础一侧或两侧相邻的基础以后需开挖部位，使它相互贯通作为车道，或使用提前挖除土方后的地下设施部位作为相邻的几个基坑开挖地下运输通道，以减少挖土量。(5)机械开挖时人工跟进清底找平，避免超挖和基底土遭受扰动。10、质量标准：基底标高及土质必须符合设计要求，严禁超挖。11、成品保护：(1)开挖时应注意保护测量控制定位桩、轴线桩、水准基桩，防止被挖土和运土机械设施碰撞、行驶破坏。(2)夜间施工应设足够的照明，防止地基、边距超挖。(3)基坑开挖全进程中要做好保护，不得随意拆除或损坏。13、安全措施：(1)开挖边坡土方，严禁切割坡脚，以防导致边坡失稳；当山坡坡度陡于五分之一，或在软土地段，不得在挖方上侧堆土。(2)机械行驶路线应平整、坚实；必要时，视工地地质条件，底部铺设建筑垃圾、卵砂、道渣垫道，防止作业时下陷。(3)机械挖土分层进行，合理放坡，防止塌方、溜坡等造成机械倾翻、淹埋等事故。(4)2台挖掘机在同一作业面机械开挖，挖掘机间距应大于10m;挖掘机离下部边坡应有肯定的安全距离，以防造成翻车事故。(5)机械施工区域禁止无关人员进入场地内。挖掘机工作回转半径范围内不得站人或进行其余作业。挖掘时、装载机卸土，应待整机停稳后进行，不得将铲斗从运输汽车驾驶室顶部越过；装土地任何人都不得停留在装土车上。(6)挖掘机操作和汽车装土行驶要听从现场指导；一切车辆必须严厉按规定的开行路线行驶，防止撞车。(7)夜间作业，机上及工作地点必须有充分的照明设施，在危险地段应设置显著的警示标志和护栏。(8)冬期、雨期施工，运输机械和行驶路线应采用防滑措施，以保证行车安全。(9)基坑三方设置1.5m高防护护栏，并要设置肯定数量临时上下楼梯。14、施工注意事项：(1)机械化挖土应绘制详细的土方开挖图，规定开挖路线、顺序、范围、底部各层标高，边坡坡度，排水沟、集水井地位及流向，弃土堆放地位等，避免混乱，造成超挖、乱挖，应尽可能的使机械多挖，减少机械超挖和人工挖方。(2)在斜坡地段挖方时，应遵循由上而下、分层开挖的顺序，以避免破坏坡脚，引起滑坡。(3)做好地面排水措施，以拦阻附近地面的地表水，防止流入场地和基坑内，扰动地基。七、测量放线规则：1、定位放线依据：依据建筑设计总平面部署图，建设单位指定的国家高程标准点及现场放点进行现场轴线控制网和标高控制点的引测。2、平面控制网的测设：(1)场区平面控制网布设原则：平面控制网应先从整体考虑，遵循先整体、后局部，高精度控制的原则。(2)主轴线控制桩的建立：依据建筑物平面形状的特征，使用给定现场放点定出主控轴线。地下室边轴线定为四大角轴线。定位放线时精确测出控制轴线网，并将标桩设在即便于观察又不易遭到破坏地方加以固定、保护。本工程轴线控制采用内控结合外控的方法。(3)定出主轴线控制网以后，依据基础平面图采用直角坐标定位，经角度、距离校测符合点位限差要求后，布设建筑物平面矩形控制网。(4)依据主控轴线放出土方开挖线。土方开挖线的确定需考虑基坑施工作业面、放坡高度及放坡坡度。3、高程控制：(1)依据测绘管理部门提供的场区水准基点(不少于三个)，采用O.2mm级精度的DSf2水准仪对所提供的水准基点进行复测检查，校测合格后，测设一条闭合或符合水准路线，联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。(2)依据测绘管理部门提供的水准基点，埋设半永久性高程点，埋设36个月后，再进行联测，测出场区半永久性点的高程，该点也可作为以后沉降观察的基准点。(3)场区内至少应有三个水准点，水准点的间距小于1公里，距离基坑边线不小于15米。(4)高程控制网的等级及观察技术要求：高程控制网的等级拟布设三等附合水准，水准测量技术要求。4、标高控制要点：(1)高程控制点的联测：在向基坑内引测标高时，首先联测高程控制网点，以判断场内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标三JO(2)±0.00以下标高的施测：为保证竖向控制的精度要求，对每层标高基准点，必须正确测设。在同一平面层上所引测的高程点，不得少于三个，并作相互校核，校核后三点的较差不得超越3mm,取平均值作为该平面施工中标高的基准点。基准点设置在边坡外稳定地位，可使用水泥砂浆抹成一个竖平面，用红色三角作标志，并标明绝对高程和相对标高，便于施工中使用。八、质量保证措施：1、由项目经理针对本工程特征及质量目的要求，编写出具有针对性的可操作性强的质量保证计划。项目技术负责人依据质量计划要求，编制出行之有效的作业指导书。2、工程用的一切原料进场时，必须严厉按规范要求进行验收，并进行标识，做好可追溯性记载。3、施工进程的质量控制：每个分项工程施工前均由技术负责人编制出详细的技术质量交底，由班组遵照实施。4、开工前组织有关工程技术人员及各工种负责人、主要操作人员对施工图纸进行全面系统的技术交底。5、工程技术组全面负责整个加固工程的质量，技术人员跟班作业，及时解决施工中出现的问题，并做好施工报表记载，对工程技术资料进行收集整理，确保技术资料的及时性、正确性和完整性。6、严厉把好原原料质量关，一切原料进场都必须通过现场验收，合格后按规格、型号进行分批堆放。然后取样送实验室进行质量复检，合格后方可进行加工使用，坚决杜绝不合格的原料使用到工程中。九、安全生产及文明施工：1、安全生产：(1)设立安全生产领导小组：本项目设立项目部安全领导小组，由项目经理任组长，项目设立专职安全员，各施工班组设立兼职安全员，形成完整的安全生产管理网络。领导小组定期召开安全工作会议，贯彻上级有关劳动法令、制度、研究讨论和处置一些重大的安全工作问题。专职安全员负责日常安全教育、安全监督、安全检查、安全奖罚和安全管理等方面工作。(2)进行安全教育：通过多年的实践由于施工对象和环境发生了变化，仍需要依据本工程特征，进行针对性的教育。坚持经常不断地增强自我防护意识，为此在每个班组进场之后，项目安全员要对班组进行安全技术书面交底，班组在每个工序开工之前施工员也要进行安全交底。交底内容要有针对性。主要内容有：安全操作规程、安全注意事项等有关安全措施及操作方法。(3)组织安全检查：安全检查为四个层次：一是公司季度安全大检查；二是分公司月度安全检查；三是项目组织的定期或不定期抽查；四是班组自查。使检查范围覆盖全部作业面。项目专职安全员坚持跟班检查，随时发现隐患，随时进行处置，做到防患于未然。项目每月组织定期或不定期的抽查，不但要查隐患，同时要查违章作业，战胜人为不安全行为，从基本上消除发生事故的可能性，进而保证实现安全施工的目的。对检查出来的问题要限期改正，并按规章坚持重奖重罚制度。(4)施工安全技术措施。十、土建工程基础施工阶段：1、挖土方开头后,在基坑四周用钢管彩钢板设180Omm高的防护栏杆。2、坑内，坑壁上的杂物都要随时清理洁净以免坠物伤人，工人在坑内作业时，要戴好安全帽。3、基坑边的围墙要做好临时防护加固措施。4、因土方开挖多在夜间施工，挖土现场应配备足够的照明设施，同时对各照明线路应架空，线路应经常检查，不得有裸露或拖地，车辆进出应做好保护措施。5、人员进入坑内必须戴好安全帽，同时不得进入挖机旋转范围内及车辆通道区，以防意外事故发生。6、上、下基坑应设专用通道，不得随意上下。7、开挖期间，除应确保施工人员人身安全外，应另派员对基坑四周的渗漏水等情况进行密切检查，发现问题及时报告有关人员研究方案，及时处置。同时应密切注意四周建筑物、管线的安全，依据监测结果确定处置方案。十一、文明施工:1、文明施工反映出管理水平的高低，因挖土期间周围环境影响较大，应着重做好以下工作：(1)及时办理各种手续：如石查土证等；(2)夜间施工时尽可能减少噪声，及工地灯火对外围的影响，以最大程度地减少对周围居民的影响。(3)大门口设立专用冲洗设施，安置专人对出场车辆进到冲洗，不得带砂、泥出场，同时安置人员对路线进行清扫，确保市容卫生。2、建立和健全各级安全生产责任制，开展安全生产宣传教育,对职工进行上岗教育。3、施工现场主要通道口、危险区域设立警告牌，定期进行安全检查，出现隐患及时进行整改。4、各种机械设施均设有防雨设施，机体各部件完整，设随机开关，各种保险装置齐全，机体设接地保护。5、加强对施工人员管理，杜绝打架斗殴、赌博等危害社会治安情况发生。6、场地原料堆放整齐，加强工人消防意识，防止发生火灾。附：现场挖土示意图施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火,严禁酒后操作。5穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。团结、开拓、务实、求精。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌饕子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋，不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全E巨离(IkV以下4m,1-10kvz6m).34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
