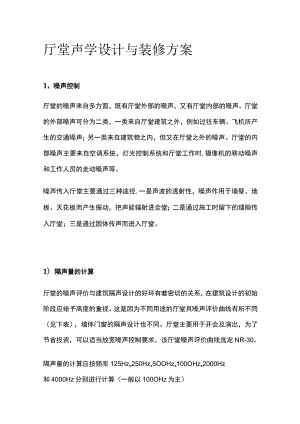

厅堂声学设计与装修方案.docx
厅堂声学设计与装修方案1、噪声控制厅堂的噪声来自多方面，既有厅堂外部的噪声，又有厅堂内部的噪声。厅堂的外部噪声可分为二类，一类来自厅堂建筑之外，例如过往车辆、飞机所产生的交通噪声；另一类来自建筑物之内，但又在厅堂之外的噪声。厅堂的内部噪声主要来自空调系统，灯光控制系统和厅堂工作时,摄像机的移动噪声和工作人员的走动噪声等。噪声传入厅堂主要通过三种途径,一是声波的透射性，噪声作用于墙壁、地板、天花板而产生振动，把声能辐射进会堂；二是通过施工时留下的缝隙传入厅堂；三是通过固体传声而进入厅堂。1）隔声量的计算厅堂的噪声评价与建筑隔声设计的好坏有着密切的关系，在建筑设计的初始阶段应给予高度的重视。这是因为不同用途的厅堂其噪声评价曲线有所不同（见下表），墙体门窗的隔声设计也不同。厅堂主要用于开会及演出，为了节省投资，可以适当放宽噪声控制要求，该厅堂噪声评价曲线选定NR-30。隔声量的计算应按频率125Hzx250Hzx5OOHzx100OHzx2000Hz和4000Hz分别进行计算（一般以100OHz为主）厅堂与其他房间相邻时,其隔声量可按下式计算：式中：R一声量（dB）1.pl邻室室内平均声压级（dB）1.p2厅堂内允许的噪声声压级（dB）S一外墙面对邻室公共墙面积（m2）a厅堂吸声量其中吸声量A应按下式计算：式中：V厅堂容积（m3）T60混响时间（s）式中隔声量的计算结果，再加上2-3dB设计裕量作为对墙体门窗隔声性能的要求。2）隔声处理噪声传播有空气声和固体声两种途径，该厅堂的隔声处理主要是空气声的隔绝。墙体：采用中空加石棉墙隔声，价廉而隔声效果好。门：门的隔声量主要取决于它的质量、刚性及气密封性。用质量大的材料制造隔声门时隔声量就大，但制造安装工艺比较麻烦，而且整个门看上去显得笨重。该室的隔声门使用轻质材料制作，（如图2）所示。在三层13mm厚的木板中夹两层Ilmm厚的玻璃棉，两面再各加一层五合板和一层棒木饰面板，门框及门的边缘敷上毛毡对门缝进行密封。窗：为了隔绝空气声，该厅堂尽少开设直接通向室外的窗口。窗口的隔声量主要取决于坡璃，中低频时坡璃的隔声量由密度决定，故最好选用厚一点的玻璃板。有资料推导两块玻璃板不平行安装时，可使隔声量增大3-5dB.该厅堂建议观察窗采用两块4mm厚的玻璃板，内、外两层起下向中倾斜，中间一层垂直向下，避免平行安装，玻璃框架用吸音毛毡密封。经过细致的处理，该窗的隔声效果良好。下表列出了窗的实测隔声值。3）空调和灯光控制系统的处理空调系统和灯光控制系统噪声指标的优劣，是保证厅堂噪声能否达到设计要求的重要环节。对于空调系统，厅堂为了减少送风时的空气噪声,要求适当增加风管壁厚，风管壁加配角铁加强筋，防止送风时产生机械振动；风管内壁贴50mm厚的超细玻璃棉毡，外包玻璃丝布，再用钢板网压紧；穿墙的风管采用软连接，穿墙管道的四周填充50mm厚玻璃棉毡；控制送风速度，使出风口的风速小于L5ms0灯光控制系统的噪声主要是可控硅工作时产生的噪声。为了减少可控硅调光器工作时的噪声，本厅堂将可控硅调光器放置于控制室的房间。2 .混响时间控制多功能厅里声源停止发声后，声音会继续经各界面多次反射或散射而逐渐衰减，在室内保留有余声，这一过程叫混响，用混响时间T60衡量。其定义是室内声场达到稳态时声源停止发声，其声压级衰减60dB所需要的时间。多功能厅的最佳混响时间T60应根据多功能厅的体积和用途来确定多功能厅体积大，室内声音衰减慢，要达到较短的混响时间，需要布置大量的吸声材料。对传播语言为主的多功能厅，主要考虑语言的清晰度，对传播音乐为主的则希望声音丰满。多功能厅需要兼顾清晰度和丰满度,礼堂的混响时间T60定为l.l-1.7so3 .声染色的控制在混响时间合乎标准的情况下，因空间相对较小，房间共振现象相对比较严重，当房间受到声源的激发时,房间对不同的频率会有不同的响应，最容易被激发起来的频率成分是房间的共振频率（共鸣。房间的共振有轴向、切向、斜向等多种共振方式，在某些振动方式的共振频率相同或相近时，就会出现共振三率的重叠，从而使那些与共振频率相当的声音被大大加强，导致室内原有的声音产生失真(亦称频率畸变)，表现为低频产生嗡声，或产生所谓声染色现象。这种房间共振或声染色是造成小室音不良的重要原因。因此，必须设法减少房间共振或声染色，尤其是对其尖锐的部分要加以制止。对共振频率起决定性作用的是房间的线度，而且随着频率增高，共振频率数目增多且互相接近，即高频段的共振频率分布比彳氐频段均匀，频响也趋于均匀。因此有一个界限频率f(C),在这个频率以上，共振模式基本上连成一片，不再出现孤立模式，即可避免声染色现象。对于矩形刚性墙面房间，f(C)可由下式估算：f(c)=3c房间最小线度式中c为声速。当墙面有阻尼时，这个f(c)可降低些。为了减少房间共振和声染色对室内音质的影响，在房间声学设计上。一是设计合理的房间体型或房间尺寸,使共振频率均匀分布,避免出现突出的孤立的振动模式。二是增加墙面的界面阻尼，即合理进行吸声布置，使共振的强度降低,将共振波峰拉平、拉宽，使它们连成一片而不产生声染色。本多功能厅的体形设计由于采用矩形设计，设计基本合理，不易产生声反射。但要保证合理混响时间的装修设计。4 .吸声处理吸声处理是为混响时间而设置，它对隔声同样具有一定的作用。但吸声和隔声是两上不同的概念，隔声是指隔断外界噪声对室内的影响，而吸声主要是指室内吸声层的设置对混响时间的影响。1）吸声桌椅：厅堂室内采用吸声性能佳的软包座椅，而且覆盖面积大，在声学上有非常好的吸声效果。2）吸声墙面：为使室内T60的频率特性尽可能平直，厅堂墙面采用吸声结构,如下图所示。吸声结构使用轻钢龙骨框架后置100mm空腔，打60OmmX60Omm方格,方格内置袋装玻璃棉，用软布或木板包起。
