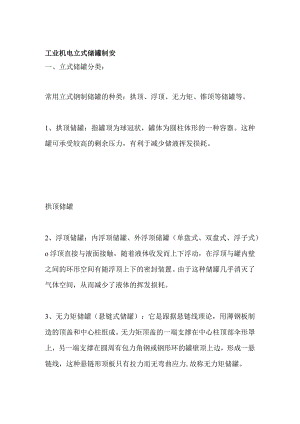

工业机电立式储罐制安一、立式储罐分类：常用立式钢制储罐的种类：拱顶、浮顶、无力矩、锥顶等储罐等。1、拱顶储罐：指罐顶为球冠状，罐体为圆柱体形的一种容器。这种罐可承受较高的剩余压力，有利于减少储液挥发损耗。拱顶储罐2、浮顶储罐：内浮顶储罐、外浮顶储罐（单盘式、双盘式、浮子式）o浮顶直接与液面接触，随着液体收发而上下浮动，在浮顶与罐内壁之间的环形空间有随浮顶上下的密封装置。由于这种储罐几乎消灭了气体空间，从而减少了液体的挥发损耗。3、无力矩储罐（悬链式储罐）：它是跟据悬链线理论，用薄钢板制造的顶盖和中心柱组成。无力矩顶盖的一端支撑在中心柱顶部伞形罩上，另一端支撑在圆周有包力角钢或钢形环的罐壁顶上边，形成一悬链线，这种悬链形顶板只有拉力而无弯曲应力,故称无力矩储罐。壁板吊装工装卡具浮顶施工底板焊接浮仓桁架二、立式储罐的焊接:1、手工电弧焊：储罐组对好后，用手工进行储罐的平、衡、仰、立的焊接。2、半自动焊：如C02半自动焊，多用于底角焊缝、底板焊缝和顶板角焊缝，焊缝的背面一般采衬垫的方法。如格炼的五万方储罐就是采用的C02半自动焊打底，用全自动埋弧焊加碎丝填充盖面的施工方法。3、自动焊（一般用于大型容器，适合正装法施工的储罐）：自动焊主要是指壁板立焊用气电立焊和横缝、角缝、顶板及顶板边缘用埋弧自动焊。在大型钢制储罐正装法施工中，埋弧自动焊行走框架通过行走机构悬挂在罐壁上，在行走框架上安装有焊剂输送与回收系统，送丝托送系统，送丝机构和行走机构。（在焊缝背面安装托剂板，将相同型号的焊剂填充于焊根处，以保证焊缝根部熔化金属的保护与成型，达到单面焊双面成型的效果。正面焊完二道后进行背面清渣及根部成型检查，然后焊接背面焊道,背面焊接完成后，再焊正面剩余焊道。4、气电立焊：是一种熔化极气体保护，电弧垂直对接方法，采用药芯焊丝作为熔化极，用自动上升系统带动焊枪进行连续焊接,在水冷滑块的强迫成形作用下，以C02气体保护实现单面焊双面成型。
