新建公共实训基地建设项目建筑设计方案.docx

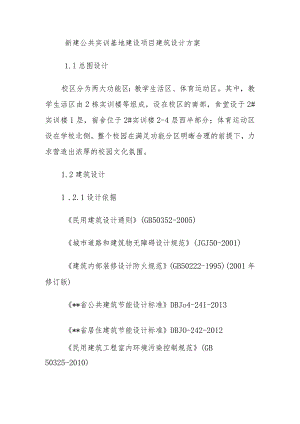

新建公共实训基地建设项目建筑设计方案1.l总图设计校区分为两大功能区：教学生活区、体育运动区。其中，教学生活区由2栋实训楼等组成，设在校区的南部，食堂设于2#实训楼1层，宿舍位于2#实训楼2-4层西半部分；体育运动区设在学校北侧。整个校园在满足功能分区明晰合理的前提下，力求营造出浓厚的校园文化氛围。1.2建筑设计1 .2.1设计依据民用建筑设计通则(GB50352-2005)城市道路和建筑物无障碍设计规范(JGJ50-2001)建筑内部装修设计防火规范(GB50222-1995)(2001年修订版)*省公共建筑节能设计标准DBJo4-241-2013*省居住建筑节能设计标准DBJO-242-2012民用建筑工程室内环境污染控制规范(GB50325-2010)建筑设计防火规范GB50016-2014无障碍设计规范(GB507632012)宿舍建筑设计规范(JGJ36-2005)2 .2.2建筑设计1、建筑方案的设计构想和特点：建筑方案的设计主要从两个方面出发，一是满足作为实训教学楼的各种功能空间要求，由于多数功能空间是大空间，因此平面根据空间的功能要求进行灵活处理，以满足空间的功能使用并满足相应的疏散要求。2、建筑群体和单体的空间处理、平面和竖向构成、立面造型和环境营造、环境分析建筑单体的空间处理上，力求达到实用经济和简洁的特点。新建建筑与周边建筑均有满足日照和消防要求的间距，能够达到相应的日照标准，建筑的外窗大小均考虑了建筑的通风和采光，符合国家标准。在立面处理上，尽可能很好地体现校园建筑的端庄大气，在建筑立面上采用线脚、飘板、彩色百叶等手法强调使立面更加丰富、整体采用灰色与白色的搭配强调校园建筑的典雅和端庄。3、建筑的功能布局及出入口布置(1)各楼层主要功能分别布置如下：A.1#实训楼一层：焊工实训教室二层、电工实训教室三层：中式面点、中式烹饪实训教室四层：计算机实训教室B、2#实训楼一层：汽修技术实训教室、餐厅二层：学生宿舍、家政服务实训教室三层：学生宿舍、保洁服务实训教室四层：学生宿舍、保洁服务实训教室、实训客房(2)出入口：根据建筑的总平面位置，按照方便、安全的原则实训楼设置四个出入口，即建筑的南侧的主入口，在建筑北侧及两侧设置疏散出入口。4、建筑内部交通组织、防火和安全疏散设计根据各楼层使用人数，实训楼每层设计有两部楼梯，满足本栋建筑平时使用及安全疏散要求；楼层每层为一个防火分区，每个防火分区均有两个疏散口。5、无障碍设计建筑物入口：每组建筑主要入口均设有无障碍坡道，坡度为1/12,净宽大于等于1500o通道：考虑到轮椅通行的宽度，建筑公共走道的宽度均不小于1800,通道地面平整、防滑、不松动、不积水，以方便坐轮椅人士；不同材料铺装的地面相互取平，走道与卫生间、室外平台以斜面过渡。楼梯：每组建筑保证1部为无障碍楼梯：设置上、下双层扶手，楼梯底部及顶部平台设有可触觉的警告条。厕所：底层设置无障碍厕位，厕所的大小、入口门扇、便器的高度、扶手以及按钮的设置均按照规范进行设计。无障碍通路、建筑入口、残疾人厕所等无障碍设施的位置及走向，均设置国际通用的无障碍标志牌。6、建筑节能设计说明贯彻国家节约能源的政策，实现节能50%的目标,本工程满足节能设计要求。本工程外墙及屋顶均采用岩棉板等保温材料，燃烧性能均为A级。7、各部位工程做法各部位工程做法表
