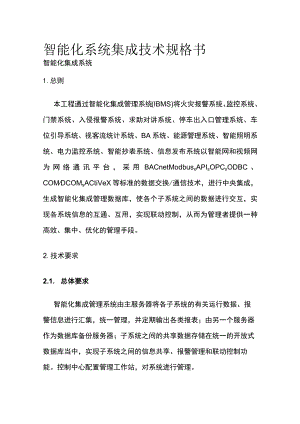

智能化系统集成技术规格书智能化集成系统1.总则本工程通过智能化集成管理系统(IBMS)将火灾报警系统、监控系统、门禁系统、入侵报警系统、求助对讲系统、停车出入口管理系统、车位引导系统、视客流统计系统、BA系统、能源管理系统、智能照明系统、电力监控系统、智能抄表系统、信息发布系统以智能网和视频网为网络通讯平台，采用BACnetModbusxAPIsOPCxODBC、COMDCOMsACtiVeX等标准的数据交换/通信技术，进行中央集成，生成智能化集成管理数据库，使各个子系统之间的数据进行交互，实现各系统信息的互通、互用，实现联动控制，从而为管理者提供一种高效、集中、优化的管理手段。2.技术要求2.1. 总体要求智能化集成管理系统由主服务器将各子系统的有关运行数据、报警信息进行汇集，统一管理，并定期输出各类报表；由另一个服务器作为数据库备份服务器；子系统之间的共享数据存储在统一的开放式数据库当中，实现子系统之间的信息共享、报警管理和联动控制功能。控制中心配置管理工作站，对系统进行管理。22.系统基本要求2.2.1.物理接口与通信协议要求智能化集成管理系统子系统的接入采取下列方式：TCPIP,RS485,RS232等。智能化集成管理系统子系统具有独立的服务器和工作站，通过网关，以OPC方式与各子系统进行集成。物理接口采用以太网接口，通信协议采用TCP/IP协议。222.分布式控制中央集成管理应对各子系统采取分散控制、集中管理的模式。中央集成管理应是一个开放式的信息交互平台，能提供多种信息接入方式，可使不同子系统厂商的产品通过开放的数据接口实现信息的接入及系统间的功能集成。2.3.系统要求智能化集成平台采用开放式架构和先进的系统集成技术，对所集成的各个子系统进行数据采集、联动处理和综合监视管理，是整个大系统的核心和集成平台。系统应实现与各子系统集成，完成各系统之间及的信息交换及联动控制。智能化集成平台与各子系统的接口应采用开放的标准OPC协议，实现开放式、松耦合接口模式。各子系统为不同厂商产品，具有较大差异性和封闭性，因此，非跨子系统的业务逻辑在各子系统内实现，只有跨子系统的业务逻辑才在平台上实现，在各独立的子系统基础上集成，充分发挥子系统现有功能，也发挥集成的优势。综合管理平台的主要结构参见系统结构图，具体特性如下：2.3.1.IBMS监控平台要求0平台提供灵活的用户权限和级别，可对系统功能、参数设置、预案规则进行配置可根据现场状况随时随地调整系统防御级别，此外，还可对系统数据进行集中管理、检索、查询、统计、分析。0平台必须实现各类安防事件集中处理，历史事件管理及查询；设备报警事件集中处理，历史事件管理及查询；各类事件联动接口；并记录所有安防运行事件及处理过程。0通过平台实现对事件进行联动控制和处理，用户可定义报警事件的级别、报警联动流程、报警事件处理流程、报警显示与提示信息等；当重要报警发生时，实现集中显示、报警定位、报警统一处理；0当有紧急事件发生时，按照预案规则，进行联动处理。根据相应设置及提示，引导操作人员的决定，并记录所有工作过程；可通过电子地图显示各类探测报警系统及安防子系统设备的运行状态、报警和故障情况，自动记录各类事件，可在电子地图上直接处理发生的各类事件。0通过平台实现设备运行管理，包括设备配置管理、设备运行状态管理、设备运行维护管理。联动报警发生时，可以在平台软件上弹出相应的视频窗口，并跳入相应的电子地图。0操作系统：中文版WINDOWS2003或以上；0数据库：SQL-SERVERV6.5或OraCIe7.3以上0通信速度：至少IOMbit/s或100Mbit/s2.3.2.IBMS接口及其它要求系统支持。PC、BacNetxmodbus.ODBC、HTTP等通用接口，为了实现高度的模块化管理，应该把每个协议开发成标准DLL插件的形式，实现统一的管理，对非标准协议，也应开发成DLL插件，方便项目维护。接口服务器应具有与云平台数据同步能力，把实现数据和报警数据上传入云平台，从云平台上定时读取控制命令下发，发送给相应的设备，并把控制结果返回给云平台。1）应采用通用的接口技术，通过特定的系统交换层面和标准的通讯协议，无缝兼容不同子系统，可以转换多种协议。如：RS485232xAPI、BACNETxODBC、OPCxMODBUS等。2 ）系统应建立在TCP/IP通信技术基础上，并采用SQL或ORACAL数据库技术。3 ）确保各子系统的RS232、RS422、RS485等各种通讯协议能够并存于统一的系统中，支持多种媒体形式数据的内部交换与理解。4）系统应具有权限管理功能，权限级别不少于4级。5）系统人机的主界面应包括楼层分区平面图（要求能在平面图上显示出各类设备的具体位置及工作状态）、各智能化系统的系统动态及趋势图。6）系统整体的技术指标要求：。系统最大监控点数：IOROO。系统实时数据传送时间：2s。系统控制命令传送时间：2s。系统联动命令传送时间：2s0系统平均无故障时间10万小时。系统接入的最大用户个数：不限。数据库存储数据刷新时间：2s0系统产品取得软件检测报告证书。查询数据动态更新时间：2s2.4 .各子系统功能要求智能化集成管理系统集成包括了火灾报警系统、监控系统、门禁系统、入侵报警系统、求助对讲系统、停车出入口管理系统、车位引导系统、视客流统计系统、BA系统、能源管理系统、智能照明系统、电力监控系统、智能抄表系统、信息发布系统等14个子系统。下面就智能化集成管理系统监控内容分别详述：2.4.1 .对火灾报警系统的集成IBMS系统对火灾报警系统集成侧重于对火灾报警系统内各设备火灾设备故障信息的检测，监测的火灾报警系统主要包括：烟感探头、温感探头、报警按钮、警铃、排烟阀、消防栓以及相关联动设备等。系统通过OPURS485方式对火灾报警系统进行数据采集与控制，主要实现以下基本功能：0火灾报警系统分区报警的显示。0火灾报警系统主要设备的运行状态显示与纪录。提供各类火灾报警探测器的报警统计，归类和制表。0提供以事件联动程序信息为主的报表，报表内容包括：报警设备地址码，描述，联动设备名称，描述。0提供消防值班员确认火灾报警信号的时间和修改者姓名的资料。0对火灾报警系统的各种检测设备的运行数据及预警数据进行实时监视，在工作站上显示运行状态信息，包括气体灭火、水喷淋系统等。监视各类火灾报警探头（烟感报警、温差探头报警、恒温探头报警）的正常/报警状态（含位置或编号）、手动报警（含位置或编号）。0报警联动视频监控系统摄像机。0联动打开应急照明。2.4.2 .对监控系统的集成系统提供全功能模拟键盘，矩阵操作键盘可以实现视频切换、成组切换、通用巡视、布/设防、调用预置和花样扫描、设置预置位以及对选择的快球进行控制，任何用户只要获得授权，都可以实时查看视频，查看并下载硬盘录像机录像文件，远程录像，视频分析与回放。系统通过TCP/IP和RS485方式对视频安防监控进行数据采集与控制，主要实现以下基本功能：0在IBMS管理计算机上，可实时监视闭路电视监控系统主机、按规范要求安装的各种摄像机的位置与状态以及图象信号的闭路电视平面图。0通过硬件与软件手段，确保数据流及系统安全性。0当发现入侵者时，能准确报警，并以报警平面图和表格形式显ZFo0报警时，立即快速将报警点所在区域的摄像机自动切换到预制位置及其显示器，同时进行录像，并弹现在BMS管理计算机上。0与入侵报警、消防、出入口控制等子系统之间实现联动控制，并以图像或声音等方式实时向管理者发出警示信息，直至管理者做出反应。0IBMS管理计算机上，操作者可操控权限内的任何一台摄像机或观察权限内的显示画面，还可以利用鼠标在电子地图上对电视监控系统进行快速操作。0能进一步提供协调控制与集成所需的其它数据和图像信息，可扩展功能。2.4.3 .对门禁系统的集成对门禁系统的集成主要监测各门锁的状态（包括门锁等设备状态、门锁各时间状态、报警异常状态）；是否有门磁且是否处于激活状态；监控门禁进出事件，刷卡信息等事件。系统通过TCP/IP、RS485、ODBC方式对出入口控制系统进行数据采集与控制，主要实现以下基本功能：0在BMS管理计算机上，可实时监视各个门禁的位置和系统运行、故障、报警状态，并以报警平面图和表格等方式显示所有门禁点的运行、故障、报警状态。0在BMS管理计算机上，经授权的用户可以向门禁系统发出控制保命令，操纵权限内任一扇门门禁锁的开闭，进行保安设防/撤防管理，同时存储记录。通过密钥硬件与口令数据加密等软件手段，确保系统安全性。能实现信息共享，并自动与消防等相关子系统联动。提供人员的考勤报表。0当发生非法入侵警报时，自动关闭或开启相关区域的门禁等，并以图像或声音等方式实时向管理者发出警示信息，直到管理者做出反应。2.4.4 .对入侵报警系统的集成入侵报警系统的集成侧重于监视设备的状态，入侵报警系统集成界面在一张图上集成了红外双鉴探头，可以从图标直接反映设备状态。集成系统通过TCP/IP、RS485方式对防盗报警系统进行数据采集与控制，主要实现以下基本功能：。集成系统实时反映探测器的布、设防、报警及各种状态，对报警信息进行及时提示。0在设定的布防时间内，实行入侵监控。0当设防地区有活动目标出现，即发出报警，同时联动该区域的照明系统、闭路电视监控等子系统。2.4.5 .对求助对讲系统的集成IBMS系统通过求助对讲系统提供的SDK二次开发包对求助对讲系统进行集成，主要实现以下功能：0对求助对讲系统进行实时监测，主要检测求助对讲系统是否存在不能说、听不见、看不见或不能开锁、无信号等故障。一旦出现故障，及时报警并显示故障线路。0对求助对讲系统末端设备进行报警及定位功能的实现。能够对报警信息进行查询，并形成报表。0当报警发生时，同时联动该区域照明系统与视频监控系统，并启动录像2.4.6 .对停车出入口管理系统的集成系统以单独的车场管理监控界面反映停车场的智能化监控信息；提供进出车对比功能，可以实时查看各类进出车记录、刷卡人收费信息、提供车辆进出场信息的查询与打印功能。系统通过ODBC方式对停车场出入管理系统进行数据采集与控制，主要实现以下基本功能：0设备控制运行和检测数据的汇集与积累。0车辆运行状态监控。在电子地图上显示车辆入库、出库纪录。0当系统出现故障或意外情况时，智能化集成系统将利用其报警功能在监视工作站上显示相应的报警信息，提示维修人并记录报蟹崔自三I口心、O0车库车辆数据分析，统计，维护，查询，打印车库财务报表。监测功能：实时监测停车场管理系统的运行状态、进出入信息与报警事件，实时的反映出停车场的车位信息。0控制功能：可以实现在中控室内对停车场管理系统中的道闸进行远程开启，发卡、销卡等操作。0查询功能：通过图形化的界面，可以根据车牌号、停车卡号、时间等条件查询到停车场内的车辆信息、车位信息等。0报表功能：对所有查询到的数据都可以生成报表进行保存或打印。2.4.7 .对车位引导系统的集成IBMS系统通过OPC或TCP/IP的通信接口方式对车位引导系统进行集成。集成后可以实现以下主要功能：。提供停车场内每个车位的空闲、占用状态显示功能。提供车辆停车位定位接口，能够通过车牌、车主信息等查询车辆停放位置。0可查询车辆引导历史记录信息。0可实时接收车位引导系统报警信息。0可通过车位预定接口，预定停车位功能。2.4.8 .对视客流统计系统的集成智能化集成系统对客流人数统计系统的集成，主要是通过TCP/IP.ODBC协议完成对客流人数统计系统末端设备的监控，具体实现的功能如下：0在智能化集成平台上以电子地图形式显示每个区域的人流量。0在电子地图上简洁体现各个末端设备（门禁）的运行状态、故障状态。0在IIS集成平台上可以智能分析各个区域的人流密集程度，并显示该区域的人流上限。0可在IIS平台上设置区域或总体人流上限，当人流达上限时，即触发系统报警，以声光、打印、邮件、短信等手段报警。0集成各个区域人流的实时监测数据，并以报表形式输出。0智能化集成系统内置数据分析与图表单元，可智能分析数据并自动生成各种类型的趋势图。2.4.9 .对BA系统的集成IBMS系统对BA系统的集成主要包括：空调通风系统、给排水系统、风机盘系统等，对这些系统进行实时监测，故障报警，并提供报警与故障类型。系统通过OPC接口对BA系统进行数据采集，主要实现以下基本功能：0当发生报警或接受到其他联动要求后，按要求启动或停止相关设备。提供经选择的设备启停，报警状态的信息。0提供经选择的探测器所检测参数的变化值，以及过限报警的信息。0提供已编制的时间或事件自控程序应用软件的信息，信息内容包括：编制内容、编制者姓名、编制时间和修改者姓名、修改时间和修改内容。0提供系统操作员确认各类报警信息的时间及确认人姓名的资料。0提供设备运行所需的相关信息和各类报表文件。空调系统/集中供冷系统主要监控设备（包括新风机组、空调、风机等）的启/停、运行状态、故障报警；新风机和空调机组的送/回风温度、湿度等。0给排水系统主要监视水泵的运行状态、故障显示；各类水池、水箱的水位及报警等。2.4.10 .对能源管理系统的集成系统通过ODBC方式对能源管理系统进行数据采集与控制，主要实现以下基本功能：。系统对水、电、气能耗实行自动、集中、定时远传存储。0按用量的峰、平、谷时间和季节自动高速复费率去核算每个用户的用量，实时精确地显示各个用户的实际用量。0自动完成计量、存储、统计、分析、制表、入档，为计量收费。节能降耗、能耗考核、能耗实时监控提供依据提供消防值班员确认火灾报警信号的时间和修改者姓名的资料。2.4.11 对智能照明系统的集成智能照明系统的集成主要是：对智能照明系统进行监察，实行公共区域照明、室外环境照明、泛光照明等。系统通过OPC接口方式与智能照明系统进行数据采集与控制，主要实现以下基本功能：0监测照明设备的开、关、报警与故障状态。0提供选择区域或照明回路的开关减光控制，也可以直接对单个灯光或整个区域的灯光进行开关。0执行开关预案，实现定时开关预案内的灯光设备，系统对每个灯光提供减光控制，实现灯光亮度的无级变化。2.4.12 .对电力监控系统的集成IBMS通过OPC或其它国际标准接口方式对电力监控系统进行数据采集与控制，主要实现以下基本功能：0监测电力设备的开、关、报警与故障状态。0电表的实时电量，电流，电压等参数。0根据提取的数据生成模拟量一览表，开关量一览表，电度量一览表，事件的报警一览表。0可以把电表电量自动生成日报表、周报表、月报表等统计报表进行导出，导出方式有文本文件，EXCEL文件以及其它格式的数据文件，方便用户对用电量进行统计。2.4.13 .对智能抄表系统的集成IBMS系统对智能抄表系统的集成主要通过以太网数据通讯实现。通过智能抄表系统的授权，可以对智能抄表系统相关数据进行采集、展现。主要实现以下功能：0实现对该系统末端设备的运行状态、故障状态的监测的功能。0自动生成日常运行、故障的年、月、日报表。0自动抄表运行状态。0实现该系统与其它子系统的信息交互与联动功能。2.4.14 .对信息发布系统的集成系统通过TCP/IP和RS485方式对信息发布系统系统进行数据采集与控制，主要实现以下基本功能：0在工作站上以电子地图的方式显示信息发布系统设备运行状态。0在IBMS上可以直接发布信息，并对发布的信息进行查询，修改，控制等。0能够在IBMS上实行远程信息发布与控制，获取播放记录。对监控和集成的所有内容和信息，提供查询、报表、统计和分析的功能。0与消防等系统进行联动，当出现火警后启动紧急广播和消防喷淋，发布相关信息，自动进行相关的语音、图片显示，疏导人员离开火灾现场。2.5. .系统联动内容2.6. 1.视频系统与其它系统的联动2.6.2. 视频安防监控系统与入侵报警系统的联动：入侵报警系统信号可以联动报警区域视频监控相关的摄像机，将图像切换到控制室的监视器上，并进行录像。如：在非正常作息时间有人进入火灾自动楼梯或电梯时，系统联动相应楼层或电梯摄像机和录像机。多个报警信号出现时，报警信号可以顺序切换到不同的监视器上，报警解除后图像自动取消，防止漏报。2.6.3. 视频安防监控系统与BA系统联动当BA系统发生报警时联动摄像机，并进行录像，以便以后对照现场真实情况，保证机电设备安全。当BA系统出现故障时正在维修时，联动摄像机观察故障现场情况，保证维修人员安全。2.6.4. 火灾报警系统与其它系统联动火灾报警系统本身具备了国家规定的联动功能，如启动紧急背景音乐系统等，但其并不能够实现类似IBMS系统这种全面的联动，通过IBMS系统可以实现火灾报警系统与其它多种系统的联动。2.6.5. 火灾报警系统与信息发布系统联动当出现火警后启动紧急公共广播和火灾自动喷淋，发布相关信息启动进行相关的语音、图片显示，疏导人员离开火灾现场。2.6.6. 火灾报警系统与入侵报警系统的联动当出现火警后11BMS可以联动入侵报警系统，打开出现火情层面所有房门的门锁，以确保人员的迅速疏散。2.6.7. 火灾报警系统与BA系统的联动火灾报警系统与配电照明系统和通风系统的联动是在出现火警时关断相应层面的新风机组、风机盘管和配电照明，防止火情进一步扩展。2.7. 其它功能要求2.8. 1.电子地图功能支持多级多层多文件电子地图，通过电子地图可以直接对监控点进行调看、设置、报警联动操作，让使用者更加形象地感受与应用，可以通过电子地图编辑器编辑生成地图，原始地图可以来源于jpg、bmp、png、gif或Wmf矢量地图。IBMS系统集成所有系统的所有设备并显示摄像头、消防设备、出入口点等，系统设置应急预案，当报警发生时，直接在界面上弹框显示，并切换至电视墙上，并伴有多种报警手段，如声光、邮件、打印、短信等。2.8.2. 方便安全的系统管理(1)安全管理由于IBMS系统涉及到多个子系统的监控和管理，因而系统数据及操作的安全性十分重要。IBMS系统主要采取以下几种措施系统的安全性：0数据安全：通过操作系统、SqISerVer数据库、用户操作授权三个层次的安全管理保障数据安全，同时系统还提供专门的数据备份和恢复工具，保证系统出现异常时能够恢复系统数据；。操作安全：系统对系统操作员实行分级管理，对不同用户授予不同的操作权限，使他们对系统中不同的子系统/设备、不同区域的设备以及系统中的不同功能模块具有不同的操作（监视、控制、管理）权限。系统采用容错和冗余设计，运用容错技术防止由于误操作造成不当运行或系统崩溃造成运行数据的丢失。（2）日志管理（信息管理）系统将记录各子系统在运行过程中所产生的各类报警、联动事件，管理员在管理过程中所作的对系统的写操作信息，以及系统运行过程中产生的警告、错误等系统信息。根据系统日志，可方便地查阅系统运行过程中的重大管理事件记录的详细信息，便于系统维护。同时，对所有操作员的设备控制操作都做完全记录，可为日后查询某些重大事件的处理提供依据。（3）强大的数据库管理功能IBMS系统将所有现场设备在运行过程中所采集的信息进行分类分析、处理，并按规则进行记录在相应的后台数据库。系统提供了功能强大的数据查询和报表工具，能够对数据库所记录的现场设备的有关信息（包括设备运行状态、运行数据、故障报警、联动响应等程序执行过程以及系统日志信息等等）进行方便的查询检索、统计分析和生成报表功能。此外，系统还提供了专门的数据库管理工具实现数据库的创建、记录查询、数据备份、数据恢复、数据库安全管理等功能。(4)协同办公功能系统提供了一个即时通信平台，可以实现计算机用户之间的即时消息通信、公告发布、发送电子邮件、发送手机短信等功能，方便大楼管理人员之间的办公通信。同时还将IBMS系统的报警信息与手机短信和即时消息有机集合起来，通过报警设置，可以将报警信息以手机短信和即时消息方式发送为管理员用户。即时通信系统短信手机功能的实现主要通过GSM无线通信模块实现，无需连接移动通信公司网关，用户只需配置一个普通SIM卡就能实现短信发送服务。因此，建设费用和使用费用都非常低。2.8.3. .强大的组态工具IBMS系统具有功能强大的组态工具，可方便、快捷地按照用户的应用环境形成用户应用的监控组态画面，使用户操作管理界面生动、形象、逼真。组态工具十分丰富，不仅提供了最基本的组态元素，以方便地对数字量和模拟量进行相关属性的配置。同时还可支持目前流行的多种文本、图形、图像、报表等格式文件以及动画、视频、声音等数据信息。为用户提供包括各类子系统运行图、各种楼层（或区域）平面布置图及显示的综合监控图等多种组态形式，形成接近用户实际应用环境的各种界面。2.8.4. 直观明了的趋势图绘制设备运行的实时趋势图或历史趋势图，使用户以图形曲线方式显示的给定设备的模拟量变化情况，例如温度、流量、气压或者能源消耗量等。趋势图分两种：实时曲线图：它动态地反映设备当前的运行状态和趋势，它持续地刷新，让管理员及时了解设备运行的变化情况；历史曲线图：根据设备运行的历史数据绘制历史趋势图，它可用来协助管理员对系统作决策、调整，制订监控、维护计划，采取预防措施等。3.主要设备或材料要求序主要设备技术规格参数要求号或材料1 服务器1）著名品牌服务器（配正版操作系统软件）2）CPU：两个InteIXeOnE5620（2.4GHz）或以上。3）内存：8GDDR3或以上。4）硬盘：2X1TGB热拔插SAS硬盘。5）RAID控制器：RAIDl或1+06）显示器：22液晶宽屏显示器，分辨率不低于1920X1080o7）I/O扩展：3个PCI-E插槽8）网络：10/100/1000M以太网卡。9）其它：键盘鼠标1套，8速或以上DVD-RoM,至少2个RS-232串行口和1个并行口。10）热插拔冗余电源、热插拔风扇11）操作系统：Windows2008ServerWindows7Professional（专业版）2工作站1）著名品牌计算机（含正版操作系统软件）。2）CPU：Intel酷睿i54570（3.2GHz）或以上。3）内存：4GDDR3或以上。4）硬盘：ITBSATA硬盘或以上。5）显示器：22液晶宽屏显示器，分辨率不低于1920X1080o6）网络：100/1000M以太网卡。8）显示：独立显卡，显存IG以上O7）其它：键盘鼠标1套，8速或以上DVD-RoM,至少2个RS-232串行口和1个并行口。
