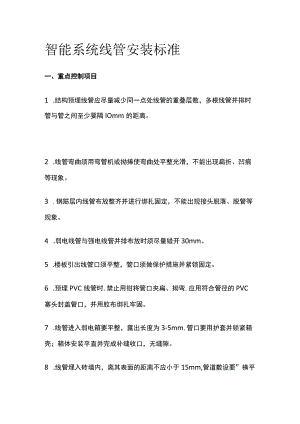

智能系统线管安装标准一、重点控制项目1 .结构预埋线管应尽量减少同一点处线管的重叠层数，多根线管并排时管与管之间至少要隔IOmm的距离。2 .线管弯曲须用弯管机或拗捧使弯曲处平整光滑，不能出现扁折、凹痕等现象。3 .钢筋层内线管布放整齐并进行绑扎固定，不能出现接头脱落、脱管等现象。4 .弱电线管与强电线管并排布放时须尽量错开30mm。5 .楼板引出线管口须平整，管口须做保护措施并紧锁固定。6 .预埋PVC线管时,禁止用钳将管口夹扁、拗弯,应用符合管径的PVC塞头封盖管口，并用胶布绑扎牢固。7 .线管进入弱电箱要平整，露出长度为3-5mm,管口要用护套并锁紧箱壳；箱体安装平直并完成补缝收口，无缝隙。8 .线管埋入砖墙内，离其表面的距离不应小于15mm,管道敷设要”横平竖直”。9 .剪力墙预埋过线、出线底盒须进行固定，定位准确。10 .线管在室外园区的绿化带下应埋地500mm以下，当穿越道路时,对穿越段应穿钢管保护。11 .连接的线槽、线管须做电气导通，并接入接地端子排，导通用的铜线不得焊接在线管或线槽上，须使用压接方式。12 .暗管水平敷设长度超过30米时，间应加过路盒。暗管弯曲敷设时其长度不能超过15米，不能有S弯。13 .管不能超过二个90度弯。当电线管超过二个90度弯时，必须安装过路盒。二.一般控制项目1 .加强对施工人员施工过程的质量控制并进行施工技术、图纸交底。2 .线管的弯曲半径（暗埋）不应小于管子外径的10倍，管子弯曲要用弯管机或拗捧使弯曲处平整光滑，不能出现扁折、凹痕等现象。3 .混凝土浇筑前须组织各电气线管预埋施工单位进行自检会签确认。4 .不同电压等级回路的电线、电缆分槽敷设三.质量通病现象1 .在钢筋层内的线管多层重叠，有些地方高出钢筋层的面筋。2 .预埋PVC线管时不是用塞头堵塞管口，而是用钳夹扁拗弯管口。3 .在钢筋层内的线管2根以上并排紧贴，将导致墙体及板开裂。4 .在钢筋层内的线管埋墙深度太浅，位置偏差较大，管子出现死弯、痛折、凹痕现象，导致管不通。
