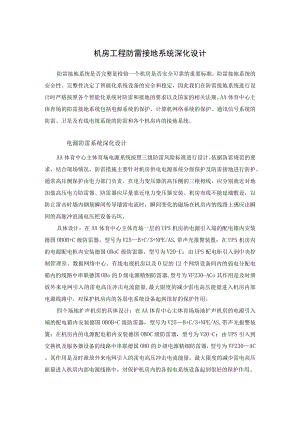

机房工程防雷接地系统深化设计.docx
机房工程防雷接地系统深化设计防雷接地系统是否完整是检验一个机房是否安全可靠的重要标准。防雷接地系统的安全性、完整性决定了智能化系统设备的安全和稳定，因此我们在防雷接地系统进行设计时严格按照各个智能化系统对防雷和接地的要求以及国家的相关法规。AA体育中心主体育场的防雷接地系统包括电源系统的保护、计算机网络系统的保护、通讯信号系统的防雷、卫星及有线电视系统的防雷和各个机房内的接地系统。电源防雷系统深化设计AA体育中心主体育场电源系统按照三级防雷风险标准进行设计。依据防雷规范的要求，结合现场情况，防雷措施主要针对机房供电电源系统分级保护及防雷接地进行防护。通常高压侧保护由电力部门负责，在电力变压器的高压侧的三根相线，应分别就近对地加装高压电力防雷器。防雷器应尽量靠近电力变压器安装。机房布线不能延墙敷设，以防止雷击时墙内钢筋瞬间传导墙雷电流时，瞬间变化的磁场在机房内的线路上感应出瞬间的高脉冲浪涌电压把设备击坏。具体设计：在AA体育中心主体育场一层的UPS机房的电源引入端的配电箱内安装德国OBOB+C级防雷器，型号为V25B+C/3+NPE/AS,带声光报警装置；在UPS机房内的电源配电柜内安装德国OBoC级防雷器，型号为V20-C；由UPS配电柜引入到中央控制管理室、数据网络中心、有线电视机房以及0层的12个网络设备间内的弱电分配电箱内的线路中串联德国OBo的D级电源精细防雷器,型号为VF230-ACo其作用是及时泄放外来电网引入的雷电高压冲击电流能量,最大限度的减少雷电高压能量进入机房内部电源线路中，对保护机房内的各弱电系统设备起到很好的保护作用。四个场地扩声机房的具体设计：在AA体育中心主体育场场地扩声机房的电源引入端的配电箱内安装德国OBOB+C级防雷器，型号为V25B+C/3+NPE/AS,带声光报警装置；在机房内的电源配电箱内安装德国OBOC级防雷器，型号为V20-C；由UPS引入到交换机及服务器设备的线路中串联德国OBO的D级电源精细防雷器，型号为VF230AC。其作用是及时泄放外来电网引入的雷电高压冲击电流能量，最大限度的减少雷电高压能量进入机房内部电源线路中，对保护机房内的各弱电系统设备起到很好的保护作用。D级电源防雷器市电输入产出B级电源防雷，UPSIC级电哂雷器“IIi地<7ZTZT地地防雷器的连接、接地线应使用不小于16三）2的多股导线,并应尽可能就近（不得不超过1米）与交流保护地汇流排或总汇流排直接可靠连接。电源防雷器的连接端子，必须至少能适应16三2的连接导线。安装防雷器时的引线应采用截面积不小于16n三2的多股铜导线，建议采用25n三2的多股铜导线，并尽可能短（引线长度不宜超过0.5米）。当引线长度超过0.5米时，应加大引线的截面积。引线应紧凑并排或绑扎布放。计算机网络系统防雷深化设计计算机网络系统是体育场各种数据信号汇流交换的中心，我们对其的防雷保护尤为重视，不仅为其电源提供三级防雷措施，同时为了保护重要数据的传输通畅、安全保密,在其交换机及工作站端我们配置OBORJ45S-E100/4E型号的防雷器,为整个计算机网络提供完整细致安全的防雷保护。通讯信号系统防雷深化设计通讯信号系统防雷是为AA体育中心主体育场内部与外界进行语音沟通的重要系统，对它的防雷击同样不能忽视，我们在此系统的设计按计算机网络系统的防雷方式进行。卫星及有线电视系统防雷深化设计在卫星及有线电视的防雷设计中，我们针对卫星及有线电视系统的特点，为了防止在建筑物接受雷击时，雷电所产生的雷电流沿卫星及有线电视系统的天线馈线进入建筑物，对卫星及有线电视系统设备造成不可估量的损失，因此我们在天线馈线端接入OBODS-BNC防雷器材,为卫星及有线电视系统提供必要的防雷保护。接地系统深化设计根据招标文件的要求和与各系统的分工界面的划分，我们依据相关的法规对AA体育中心主体育场各系统机房及网络设备间、弱电竖井进行详细的设计。中央控制管理室、计算机网络机房等机房内的接地系统的具体设计是：在机房内，沿周边的墙脚安装接地汇流铜排，汇流排选用40*4紫铜排，并通过高强度绝缘子固定在墙角位置，接地汇流铜排在机房内做环状或格栅状分布，最小的汇流排以方便设备最近接地为准，最大可绕房间一周；接地汇流排之间为搭接。然后将机柜接地、设备接地、防静电接地等通过接地电缆接入到机房内的等电位箱。网络设备间及弱电井内的接地：将需要接地的各设备通过接地电缆接入到网络设备间及弱电井的等电位箱。
