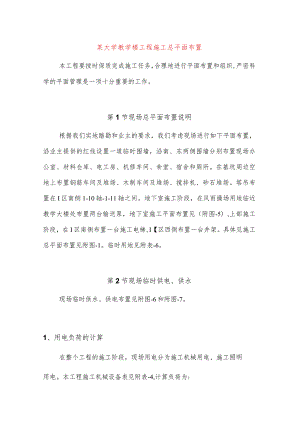

某大学教学楼工程施工总平面布置.docx

某大学教学楼工程施工总平面布置本工程要按时保质完成施工任务，合理地进行平面布置和组织,严密科学的平面管理是一项十分重要的工作。第1节现场总平面布置说明根据我们实地踏勘和业主的要求，我们考虑现场进行如下平面布置，沿业主提供的红线设置一道临时围墙，沿南、东两侧围墙分别布置现场办公室、材料仓库、电工房、机修车间、食堂、宿舍和厕所。在基坑周边空地上布置钢筋车间及堆场、木制车间及堆场、搅拌机、砂石堆场。塔吊布置在I区南侧1-10轴-1-11轴之间。地下室施工阶段，在风雨操场用地临近教学大楼处布置两台输送泵，地下室施工平面布置见（附图-5）,上部施工阶段，在I区南侧布置一台施工电梯,I【区西侧布置一台井架。具体见施工总平面布置见附图-1。临时用地见附表-6。第2节现场临时供电、供水现场临时供水、供电布置见附图-6和附图-7。1、用电负荷的计算在整个工程的施工阶段，现场用电分为施工机械用电、施工照明用电。本工程施工机械设备表见附表-4,计算负荷为:P=l.05×(KlP1cos+K2P2+P3)其中利用系数KhK2、平均功率因素cos分别为：Ki=O.7K2=O.6cos=0.65Pl电动机总功率Pz二电焊设备总功率P3=照明总功率P1=95.2KW,P2=347.4P3=(P+P2)×10%=44.3KW则p=l.05x(0.7×95.2/0.65+347.4×0.6+44.3)=373KVA2、配电方式与现场用电布置临时用电系统根据用电设备情况，地平面电缆应埋设于地下，加硬质套管保护，楼层干线电缆沿内墙壁卡设，干线电缆采用XV型橡皮绝缘电缆。现场设置一个配电柜，线路采用三相五线制，具体线路布设见附图-7。3、施工供水管线布置根据现场水源，施工及生活用水可直接接业主的供水管口，采用DN50管径接至各生产、生活用水水表处，然后用DN25管径的水管接至各用水点，临时给水见附图-6。第3节施工排水在基坑上部及底部沿基坑四周砌筑排水沟及集水井，基坑内积水和雨水由潜水泵抽至排水沟经沉淀池沉淀后统一排至市政排水管网。排水沟示意图如下：第4节总平面管理措施要使现场施工按计划有条不紊地进行，施工现场总平面的使用必须严格执行统一管理。由项目经理部负责施工现场的使用，分区落实责任，根据进度计划安排施工内容，实行动态管理。现场入口处悬挂出入制度、安全警示牌、场容管理条例、工程简介等，教育职工维持良好的工作秩序和纪律。出入现场一律佩戴我司统一的施工证。凡进入现场的设备、材料必须按平面布置图所指定的位置堆放整齐，不得任意堆放。施工现场的水准点、轴线控制点、埋地电缆线等设置醒目的标志,并加以保护。现场设专人打扫、清理，并定期检查，使现场管理制度得到有效执行。
