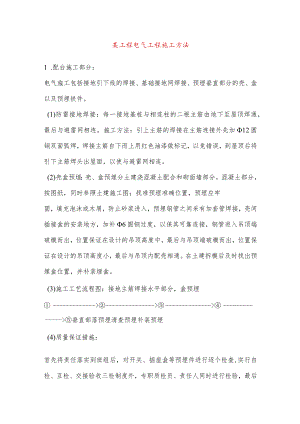

某工程电气工程施工方法1 .配台施工部分：电气施工包括接地引下线的焊接、基础接地网焊接、预埋垂直部分的壳、盒以及预埋铁件。(1)防雷接地焊接：每一接地基桩与相连柱的二根主筋由地下至屋顶焊通，最后与避雷网相连。施工方法：引上主筋的焊接在主筋连接外先加12圆钢双面弧焊，焊接主筋自下而上用红色油漆做标记，以免错误，到屋顶后将引下主筋焊头出屋面，以使与避雷网相连。(2)壳盒预埋：壳、盒预埋分土建浇混凝土配合和砌面墙部分。混凝土部分，按图纸，同时参照土建施工图；找准预埋准确位置，预埋应牢固，填充泡沫或木屑，防止砂浆进入，预埋钢管之间采有加套管焊接，壳间插接盒的安装地方，加补6圆钢过度，以保其可靠连接，钢管进入吊顶端破模而出，位置保证在设计的吊顶高度中，最后与吊顶端破模而出，位置保证在设计的吊顶高度小，最后与吊顶内配壳相通。在土建拆模后及时找出预埋盒位置，并补装埋盒。(3)施工工艺流程图：接地主筋焊接水平部分，盒预埋>>>>垂直部落预埋清查预埋补装预埋(4)质量保证措施：首先将责任落实到班组后，对开关、插座盒等预埋件进行逐个检查,实行自检、互检、交接验收三检制度外，专职质检员、责任人同时进行检验，最后与建设单位监管人员共同验收，做到层层把关。焊接部分除按要求焊接外，不定期进行引下线主筋电阻测试，以保证连接可靠性。（5）安全保障措施：遵守安全手册，执行现场施工制度，特别是带电作业时应有监护人，严禁一人单独带电作业，电焊机电源线及焊把线应随时检查，以防有破损而漏电，一旦发现有电线老化损伤应立即更换。2 .防雷、接地系统部分：（1）防雷接地：1）沿屋面、屋檐及女儿墙四周采用25mm×4mm镀锌扁钢作避雷带，避雷带不同标高处应相互连接，所有突出金属物体均应与避雷带连接。2）利用结构柱内钢筋作引下线D16以上两根一组，通长焊接，下与基础接地，上与避雷针连接。3）利用基础内外侧钢筋作接地装置，所有基桩、承台、地梁钢筋连成通路，并形成周边闭合回路。4）建筑物30m以上，每层作均压环，外墙上所有门窗、栏杆等金属物都与均压环相连。5）进入建筑物的各种金属管道、电缆钢销等应于入户处与接地装置连接。6）每根引下线处的冲击接地电阻应实测不大于1欧姆。（2）工作接地、保护接地和防静电接地：1）系统采用TN-S接地方式，变压器中性点接地，保护接地及弱电接地等均共用防雷基础接地装置。2）变电所采用40mmX4mm镀锌扁钢作接地干线，通过预埋钢板与柱内用作引下线的钢筋连接引下，与基础接地连接，从变压器中性点接地处引出N线及PE线。PE线通配全楼，不得与N线连接。3）弱电接地：基础部分与接地共用，引上部分单独沿柱或墙埋钢管至各弱电设备房、控制中心。钢管内穿电缆至各弱电接地端子箱，通过预埋铁板与基础接地连通。3 .照明系统：主要施工方法：（1）配管、盒：1）进入墙的预埋管件，先在墙上打槽注意不能破坏土建结构。2）暗配管的管端要求进开关，插座盒。3）吊顶上的配管采用丝接，配件成套，用6圆钢和管卡固定。4）管配尽量减少弯曲，管长超过IOm和2个直角弯应装设接线盒。5）明配管应排列整齐，固定点的间距均匀。（2）管内穿线：1）穿线前对配管进行清扫干净。2）各导线按相线、零线、接地线的颜色宜尽量统一。可先用相线为红色或黄色，零线黑色，接地为双色线。3）导线在管内不得有接头和扭结，其接头应在接线盒内连接。（3）灯具安装:1）灯具安装前检查配件是否齐全，有无机械损伤或外观缺陷，如有缺陷应更换。2）灯具固定：有吊顶部分的灯具固定在吊顶龙骨上，对重量超过3kg灯具应在楼板或梁上打孔埋铁件固定，无吊顶部分灯具主要采有塑料胀管，用木螺钉固定。对于大型路灯，以支架型式固定，对吊灯用的钢丝绳等物件应做1.2倍的过载起吊测试。3）对于成排安装的灯具，安装前应找准轴线相对位置，弹线，然后等距离分割以确定准确位置，保证排列整齐。施工流程图：打槽、洞吊顶内明配管灯具安装灯具试亮>>>>预埋管、盒管内穿线开关、插座安装插座试电4.动力系统：主要施工方法：（1）电缆桥架安装：1）电缆桥架的固定方式采用膨胀螺栓固定（每个支架4只612铁膨胀螺栓），间隔23m有一个固定支架。2）电缆桥架的安装标高，严格按施工图施工，以免造成与其他专业在吊顶内打架。（2）母线安装：1）母线安装前应对其进行检查，观外观，然后采用IkV摇表测试单段母线绝缘，电阻应220M。2）装配母线时参照91D372标准图进行，电气井垂直母线的安装应在各层楼面安装仰件支架，当单段母线超过80m时，宜在中间安装膨胀节。3）母线的连接头的紧固绝缘螺栓宜松紧适宜，每段母线都应良好接地。母线插接箱的安装严格参照产品说明书进行，应注意分线相序,不得插错，在拆除或检修时严禁带负荷拆装。（3）配管：1）镀锌管连接时，管接头的两端应焊接地跨线。2）管避进入配电箱时应排列整齐，进入设备接线孔处宜加接线盒，接地螺栓良好接地。3）管道的弯曲，半径不少于外径的6倍，当管道长度超过IOm时应加接线盒。（4）电缆敷设：1）电缆到场后宜采用自上而下的敷设方式。2）各种电缆敷设前应上电缆架，避免扭曲，拧股。3）竖井超长通道采用定滑轮，粗麻绳自上而下敷设，竖井电缆在电缆桥架上应每个支架固定缆长。4）电缆从桥架引下进入配电箱、用电设备处加专用引线卡。（5）配电箱安装：1）电器井中配电箱排列整齐。2）进出配电箱的电缆，保护壳应排列整齐。3）落地动力，照明箱应安装基础槽钢。各类箱应固定牢固，接地良好。
