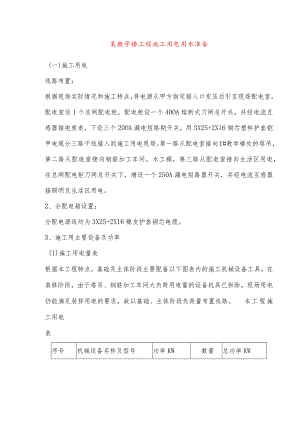

某教学楼工程施工用电用水准备.docx

某教学楼工程施工用电用水准备(一)施工用电线路布置：根据现场实际情况和施工特点，将电源从甲方指定接入口变压后引至现场配电室，配电室设1个总闸配电柜，配电柜设一个40OA熔断式刀闸总开关，并经电流互感器接电度表，下设三个20OA漏电短路期开关，用3X25+2X16铜芯塑料护套铠甲电缆分三路干线接入到施工用电现场。第一路从配电室接向1#教学楼处的塔吊，第二路从配电室接向钢筋加工车间，木工棚，第三路从配电室接向生活区用电，在总闸配电柜刀闸总开关下，增设一个250A漏电短路器开关，并经电流互感器接照明及生活区用电。2、分配电箱设置：分配电源线均为3X25+2X16橡皮护套铜芯电缆。3、施工用主要设备及功率(1)施工用电量表根据本工程特点，基础及主体阶段主要配备以下图表内的施工机械设备工具。在装修阶段，由于塔吊、钢筋加工车间大负荷用电量的设备机具已拆除，现场用电仍能满足装修用电的要求，故以基础、主体阶段负荷量布置线路。本工程施工用电表序号机械设备名称及型号功率KW数量总功率KW第一路用电1塔吊40.0145.045.OKW第二路用电1钢筋调直机10.0110.02钢筋切断机4.018.03钢筋弯曲机2.515.04螺纹套丝机5.015.05施工现场其它用电25.025.053.OKlV第三路用电1生活区用电45.045.045.OKW总用电量的计算额定动力P动1=73.OKW其它动力P动2=25.OKWP动二1.05义(0.5XP动1/0.75+0.5XP动2)=64.225KW照明用电P照明=45.0X90%=40.5KW所以：P总二P动+P照明=64.225+40.5=107.725KW根据以上计算，现场用电高峰期时的总用电量为107.725K肌因此需要提供的最大供电容量为200KWo(3)导线选择第一路，施工用电总功率为P尸45.OKW导线截面选择Ko=O.5Cos0=0.8/线=(T0×1OOOx/)/3×380×cos(9=42.73A查表选用25铜线电缆线，可满足要求第二路，施工用电总功率为P2=53KW导线截面选择K0=O.5CoS。=0.8/线=(KoX100OXE)/6X380XCOS<9=50.33A查表选用25三2铜线电缆线，可满足要求第三路，施工用电总功率为P3=185KW导线截面选择K0=O.5CoS。=0.8/线=(T0×1OOOx/)/3×380×cos(9=42.73A查表选用25铜芯电缆线，可满足要求。根据以上计算施工分路选用3×25+2×16铜芯电缆作为分路电源线,生活用电选用3X16+2X10铜芯电缆电源线。施工现场临时用电线路布置：详见后附图-施工现场平面布置图。其它详见施工临时用电方案。(二)、用水量计算：1、现场施工用水量计算(1)现场施工用水量按下式计算q=k1(Q1N1k2T1t8×3600)考虑现场搅拌砂浆、砌体、摸灰、养护等用水取N=900Lm2Qi=100msk=l.1k2=1.46T1=Iq1=l.1×(100×900×1.46)(8×3600)=5.02L/S(2)现场生活用水量按下式计算q2=(p1N1k.1)/(t×8×3600)取p"100人用二60L/人k1=l.5t=2故q2=(100×60×1.5)/(2×8×3600)=0.39L/S(3)消防用水量：q3=4.5L/S(4)施工现场总用水量：因(q1+q2)>q3故总用水量Q=q+q2=5.02+0.39=5.41(L/S)(5)管径选择：= ().0046 (M)4x0I4×5.41×V×1000V3.14×1.5×1000所以管径选为D=70mm,即建设单位提供的水源D=100mm可以满足现场生活及施工要求。管线布置：见施工平面布置图。
