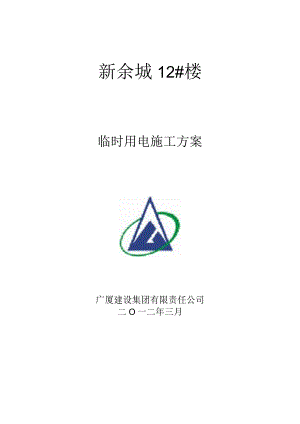

新余城12#楼临时用电施工方案广厦建设集团有限责任公司二O一二年三月第1章编制依据O第2章工程概况O第3章施工现场用电量统计表O第4章设计内容和步骤1a）现场勘探及初步设计：1b）变压器的选型:1第5章施工用电计算书2a）线路负荷计算及其设施选择2第6章安全用电技术措施27a）安全用电技术措施27b）安全用电组织措施37第7章安全用电防火措施38a）施工现场发生火灾的主要原因38b）预防电气火灾的措施39第1章编制依据低压配电设计规范GB50054-95建筑工程施工现场供电安全规范GB50194-93通用用电设施配电设计规范GB50055-93供配电系统设计规范GB50052-95施工现场临时用电安全技术规范JGJ46-2005建筑施工安全检查标准JGJ59-99第2章工程概况本工程位于江西省新余市粮食局第三粮库西面。北邻交通主干道仙来西大道,区位优越，交通相当方便，周边环境优美。建筑结构形式为框架剪力墙结构。12#住宅楼单栋建筑面积43755.72平方米，建筑占地面积为1896.72平方米，一层建筑面积1896.72平方米,二层建筑面积1339.5平方米,三-三十二层建筑面积1339.5平方米，屋顶一建筑面积224.6平方米，屋顶二建筑面积82.Ol平方米；地上32层，高度97.75m,1层层高4.45m,2-32层层高3m0第3章施工现场用电量统计表序号设施名称台数功率(KW)合计(KW)1塔吊(5311)136362钢筋对焊机21002003钢筋调直切断机2364电焊机411445钢筋曲折机2366人货梯144447水泵47.5308大铺灯43.5149搅拌机(550)2234610振动机41.5611圆盘锯23612生活照明303013其它15合计483第4章设计内容和步骤a)现场勘探及初步设计：(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设施，采用TN-S系统供电。(3)依据施工现场用电设施部署情况，总箱进线采用导线气氛明敷/架空线路敷设,干线采用气氛明敷/架空线路敷设，用电器导线采用气氛明敷/架空线路敷设。部署地位及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级保护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻RW4Q。b)变压器的选型：施工阶段分为桩基用电、主体用电和点缀用电三个阶段，因桩基和点缀阶段用电量小于主体用电量，且主要是主体施工用电时与桩基、点缀工程施工已发生交叉作业空间，故计算省略，按照主体用电进行设计计算。依据本项目实际情况，决议采用一台变压器供电，现甲供变压器为630KVA,经计算能够满足用电要求。第5章施工用电计算书a)线路负荷计算及其设施选择(一)线路施工现场用电量统计表：序号机具名称型号安装功率(kW)数量合计5(kW)1、塔式起重机QTZ钢筋对焊机QJ4010022003、钢筋切断机QJ32-13264、直流电焊机AX4-300-l(AG-300)112225、交流电焊机BX3-120-6、钢筋曲折机QJ32-13267、建筑施工外用电梯SCD100/100A441448、真空吸水泵HZX-407.54309、大铺灯3.541410、自落式混凝土搅拌机H插入式振动器JDZX701.54612、圆盘锯13、生活照明MJ3014、其它15(二)、设计内容和步骤1、现场勘探及初步设计：(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设施，采用TN-S系统供电。(3)依据施工现场用电设施部署情况，总箱进线采用导线气氛明敷/架空线路敷设,干线采用气氛明敷/架空线路敷设，用电器导线采用气氛明敷/架空线路敷设。部署地位及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻RW40。2、确定用电负荷：(1)、塔式起重机Kx=0.85Cos=0.6tg=1.33将Jc=40%统一换算到Jci=25%的额定容量Pn=36kWPe=n×(JcJci),z2×P11=IX(0.4/0.25)1/2×36=45.54kWPjs=Kx×Pe=0.85X45.54=38.7IkWQjS=Pjs×tg=38.71×1.33=51.61kvar(2)、直流电焊机Kx=0.7Cos-0.6tg=1.33将Jc=50%统一换算到Jel=IOo用的额定容量Pn二IlkWPe=n×(JcJci),z2×Pn=1×(0.5l),z2×ll=7.78kWPjs=Kx×Pe=0.7X7.78=5.44kWQjs=Pjs×tg=5.44×1.33=7.26kvar(3)、真空吸水泵Kx=0.75Cos=0.8tg=0.75PjS=0.75×7.5=5.625kWQjs=Pjs×tg=5.62×0.75=4.22kvar(4)、插入式振动器Kx=0.3Cos=0.7tg=1.02Pjs=0.3×3=0.9kWQjs=Pjs×tg=0.9×1.02=0.92kvar、钢筋对焊机Kx=0.65Cos=0.7tg=1.02PjS=0.65X100=65kWQjs=PjSXtg=65×1.02=66.31kvar(6)、插入式振动器Kx=O.3Cos=0.7tg=1.02Pjs=O.3X1.5=0.45kWQjs=Pjs×tg=0.45×1.02=0.46kvar(7)、圆盘锯Kx-O.65Cos=0.6tg=1.33PjS=O.65×3=1.95kWQjs=Pjs×tg=1.95×1.33=2.6kvar(8)、塔式起重机Kx=0.85Cos=0.6tg=1.33将Jc=40%统一换算到%=25%的额定容量Pn=36kWPe=n×(JcJd),z2×Pn=IX(0.4/0.25)v2X36=45.54kWPjs=KxXPe=0.85X45.54=38.7IkWQjs=Pjs×tg=38.71×1.33=51.61kvar(9)、插入式振动器Kx=0.3Cos=0.7tg=1.02PjS=0.3×3=0.9kWQjs=Pjs×tg=0.9×1.02=0.92kvar(10)、真空吸水泵Kx=0.75Cos=0.8tg=0.75Pjs=0.75×7.5=5.625kWQjs=Pjs×tg=5.62×0.75=4.22kvar(11)、建筑施工外用电梯Kx=0.85Cos=0.6tg=1.33PjS=0.85X44=37.4kWQjs=Pjs×tg=37.4×1.33=49.87kvar(12)、插入式振动器Kx=0.3Cos=0.7tg=1.02PjS=0.3×3=0.9kWQjs=Pjs×tg=0.9×1.02=0.92kvar(13)、钢筋切断机Kx=0.65Cos=0.7tg=1.02PjS=0.65×3=1.95kWQjs=Pjs×tg=1.95×1.02=1.99kvar(14)、交流电焊机Kx=0.5Cos=0.4tg=2.29将Jc=50%统一换算到JCl=Io0%的额定容量Pn=SnXCos=11×0.4=4.4kWPe=n×(JcJd),z2×Pn=2×(0.51),z2×4.4=6.22kWPjs=Kx×Pe=0.5×6.22=3.IlkWQjS=Pjs×tg=3.11×2.29=7.13kvar(15)、自落式混凝土搅拌机Kx=0.75Cos=0.85tg=0.62PjS=0.75X23=17.25kWQjs=PjSXtg=17.25×0.62=10.69kvar(16)、钢筋切断机Kx=0.65Cos=0.7tg=1.02Pjs=0.65X3=1.95kWQjs=Pjs×tg=1.95×1.02=1.99kvar(17)、圆盘锯Kx=0.65Cos=0.6tg=1.33PjS=0.65×3=1.95kWQjs=Pjs×tg=1.95×1.33=2.6kvar(18)总的计算负荷计算，总箱同期系数取Kx=0.9总的有功功率PjSKxXPjs=0.9x(38.71+5.44+5.62+0.9+65+0.45+1.95+38.71+0.9+5.62+37.4+0.9+1.95+3.11+17.25+1.95+1.95)=205.036kW总的无功功率QjsKxXQs=0.9×(51.61+7.26+4.22+0.92+66.31+0.46+2.6+51.61+0.92+4.22+49.87+0.92+1.99+7.13+10.69+1.99+2.6)=238.774kvar总的视在功率Sjs=(Pjs2+Qjs2),/2=(205.0362+238.7742)1/2=314.727kVA总的计算电流计算Ijs=Sjs(1.732×Ue)=314.727/(1.732×0.38)=478.192A3、干线线路上导线截面及分配箱、开关箱内电气设施选择：在选择前应对照平面图和系统图先由用电设施至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设施。分配箱至开关箱，开关箱至用电设施的导线敷设采用铜橡皮绝缘导线气氛明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2o(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设施选择(开关箱以下用电器启动后需要系数取1)：D计算电流Kx=1Cos-0.6tg-1.33Ijs=KxXPe/(1.732×Ue×Cos)=1×45.54(1.732×0.38×0.6)=115.31Aii)选择导线选择XV-4X35,气氛明敷/架空线路时其安全载流量为124A。室外架空铜芯导线按机械强度的最小截面为IolnnI2,满足要求。iii)选择电气设施选择开关箱内隔离开关为DZ10-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ10L-2503o(2)、直流电焊机开关箱至直流电焊机导线截面及开关箱内电气设施选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=1Cos-0.6tg-1.33Ijs=Kx×Pe/(Ue×Cos)=1×7.78(0.38×0.6)=34.11Aii)选择导线选择XV-4X10,气氛明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为IOmm2,满足要求。iii)选择电气设施选择开关箱内隔离开关为DZ5-50/3,其脱扣器整定电流值为Ir=40A,漏电保护器为DZ15L-10030o(3)、真空吸水泵开关箱至真空吸水泵导线截面及开关箱内电气设施选择(开关箱以下用电器启动后需要系数取1)：D计算电流Kx-1Cos-0.8tg-0.75Ijs=KxXPe/(1.732×Ue×Cos)=1×7.5(1.732×0.38×0.8)=14.24Aii)选择导线选择XV-4X10,气氛明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为IonmI2,满足要求。iii)选择电气设施选择开关箱内隔离开关为DZ5-20/3,其脱扣器整定电流值为Ir=16A,漏电保护器为DZ15L-10030o(4)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设施选择(开关箱以下用电器启动后需要系数取1)：D计算电流Kx=1Cos-0.7tg-1.02IjS=KXXPe/(1.732×Ue×Cos)=1×1.5(1.732×0.38×0.7)=3.26Aii)选择导线选择XV-4X10,气氛明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为Ionml2,满足要求。iii)选择电气设施由于开关控制2台用电器，开关的电流为Il3.26X2.00(台数)=6.51Ao选择开关箱内隔离开关为DZ5-20/3,其脱扣器整定电流值为Ir=16A,漏电保护器为DZ15L-10030o(5)、钢筋对焊机开关箱至钢筋对焊机导线截面及开关箱内电气设施选择(开关箱以下用电器启动后需要系数取1)：D计算电流Kx=1Cos-0.7tg-1.02Ijs=KxXPe/(1.732×Ue×Cos)=1×100(1.732×0.38×0.7)=217.06Aii)选择导线选择XV-4X95,气氛明敷/架空线路时其安全载流量为234A。室外架空铜芯导线按机械强度的最小截面为IolnnI2,满足要求。iii)选择电气设施选择开关箱内隔离开关为DZ10-600/3,其脱扣器整定电流值为Ir=480A,漏电保护器为DZ10L-2503o(6)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设施选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=1Cos=0.7tg=1.02Ijs=Kx×Pe/(1.732×Ue×Cos)=1×1.5/(1.732×0.38×0.7)=3.26Aii)选择导线选择XV-4X10,气氛明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为IOlnnR满足要求。iii)选择电气设施选择开关箱内隔离开关为DZ5-20/3,其脱扣器整定电流值为Ir=16A,漏电保护器为DZ15L-10030o(7)、圆盘锯开关箱至圆盘锯导线截面及开关箱内电气设施选择(开关箱以下用电器启动后需要系数取1)：D计算电流Kx-1Cos-0.6tg-1.33Ijs=KxXPe/(1.732×Ue×Cos)=1×3(1.732×0.38×0.6)=7.6Aii)选择导线选择XV-4X10,气氛明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10三112,满足要求。iii)选择电气设施选择开关箱内隔离开关为DZ5-20/3,其脱扣器整定电流值为Ir=16A,漏电保护器为DZ15L-10030o(8)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设施选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=1Cos=0.6tg=1.33Ijs=Kx×Pe/(1.732×Ue×Cos)=1×45.54(1.732×0.38×0.6)=115.31Aii)选择导线选择XV-4X35,气氛明敷/架空线路时其安全载流量为124A。室外架空铜芯导线按机械强度的最小截面为IOinm2,满足要求。iii)选择电气设施选择开关箱内隔离开关为DZ10-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ10L-2503o(9)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设施选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx-1Cos-0.7tg-1.02Ijs=KxXPe/(1.732×Ue×Cos)=1×1.5(1.732×0.38×0.7)=3.26Aii)选择导线选择XV-4X10,气氛明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为Iomm2,满足要求。iii)选择电气设施由于开关控制2台用电器，开关的电流为Il3.26X2.00(台数)=6.51Ao选择开关箱内隔离开关为DZ5-20/3,其脱扣器整定电流值为Ir=16A,漏电保护器为DZ15L-10030o(10)、真空吸水泵开关箱至真空吸水泵导线截面及开关箱内电气设施选择(开关箱以下用电器启动后需要系数取1):D计算电流Kx-1Cos-0.8tg-0.75Ijs=KxXPe/(1.732×Ue×Cos)=1×7.5(1.732×0.38×0.8)=14.24Aii)选择导线选择XV-4X10,气氛明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为IonmI2,满足要求。iii)选择电气设施选择开关箱内隔离开关为DZ5-20/3,其脱扣器整定电流值为Ir=16A,漏电保护器为DZ15L-10030o(11)、建筑施工外用电梯开关箱至建筑施工外用电梯导线截面及开关箱内电气设施选择(开关箱以下用电器启动后需要系数取1):D计算电流Kx=1Cos-0.6tg-1.33IjS=KxXPe/(1.732×Ue×Cos)=1×44(1.732×0.38×0.6)=111.42Aii)选择导线选择XV-4X35,气氛明敷/架空线路时其安全载流量为124A。室外架空铜芯导线按机械强度的最小截面为IOmm2,满足要求。iii)选择电气设施选择开关箱内隔离开关为DZ10-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ10L-2503o(12)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设施选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx-1Cos-0.7tg-1.02Ijs=Kx×Pe/(1.732×Ue×Cos)=1×1.5(1.732×0.38×0.7)=3.26Aii)选择导线选择XV-4X10,气氛明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为IOmln2,满足要求。iii）选择电气设施由于开关控制2台用电器，开关的电流为Il3.26X2.00（台数）=6.51Ao选择开关箱内隔离开关为DZ5-20/3,其脱扣器整定电流值为Ir=16A,漏电保护器为DZ15L-10030<>（13）、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设施选择（开关箱以下用电器启动后需要系数取1）:D计算电流Kx=1Cos=0.7tg=1.02Ijs=KxXPe/（1.732×Ue×Cos）=1×3（1.732×0.38×0.7）=6.51Aii）选择导线选择XV-4X10,气氛明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为IOlnnR满足要求。iii）选择电气设施选择开关箱内隔离开关为HklT53,漏电保护器为DZ15L-10030o（14）、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设施选择（开关箱以下用电器启动后需要系数取1）:D计算电流Kx=1Cos-0.4tg=2.29Ijs=Kx×Pe/（Ue×Cos）=1×6.22（0.38×0.4）=40.94Aii）选择导线选择Xv-4X10,气氛明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10加2,满足要求。iii）选择电气设施由于开关控制2台用电器，开关的电流为Il40.94X2.00（台数）二81.88Ao选择开关箱内隔离开关为DZ10-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ15L-10030<>（15） .自落式混凝土搅拌机开关箱至自落式混凝土搅拌机导线截面及开关箱内电气设施选择（开关箱以下用电器启动后需要系数取1）：i）计算电流Kx-1Cos-0.85tg=0.62Ijs=Kx×Pe/(1.732×Ue×Cos)=1×23(1.732×0.38×0.85)=41.11Aii)选择导线选择XV-4X10,气氛明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为IOmm2,满足要求。iii)选择电气设施选择开关箱内隔离开关为DZloTO0/3,其脱扣器整定电流值为Ir=80A,漏电保护器为DZ15L-10030o(16)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设施选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx-1Cos-0.7tg-1.02Ijs=KxXPe/(1.732×Ue×Cos)=1×3(1.732×0.38×0.7)=6.51Aii)选择导线选择XV-4X10,气氛明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为Iomm2,满足要求。iii)选择电气设施选择开关箱内隔离开关为Hkl-15/3,漏电保护器为DZ15L-10030o(17)、圆盘锯开关箱至圆盘锯导线截面及开关箱内电气设施选择(开关箱以下用电器启动后需要系数取1):D计算电流Kx=1Cos-0.6tg-1.33IjS=KXXPe/(1.732×Ue×Cos)=1×3(1.732×0.38×0.6)=7.6Aii)选择导线选择XV-4X10,气氛明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为Ionml2,满足要求。iii)选择电气设施选择开关箱内隔离开关为DZ5-20/3,其脱扣器整定电流值为Ir=16A,漏电保护器为DZ15L-10030o（18）、1号动力分箱至第1组电机（塔式起重机）的开关箱的导线截面及分配箱内开关的选择i）计算电流塔式起重机Kx=0.85Cos=0.6tg=1.33Ijs=Kx×PeX台数/（1.732XUe×Cos）=0.85×45.54×1（1.732×0.38×0.6）=98.02AIjS（I组电机）=98.02A该组中最大的开关箱电流占二115.31A两者中取大值IjS=II5.31Aii）选择导线选择Xv-4X35,气氛明敷/架空线路时其安全载流量为124A。iii）选择电气设施选择分配箱内开关为DZ10-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ10L-2503o（19）、1号动力分箱至第2组电机（直流电焊机）的开关箱的导线截面及分配箱内开关的选择i）计算电流直流电焊机Kx=0.7Cos=0.6tg=1.33Ijs=Kx×PeX台数/（Ue×Cos）=0.7×7.78×1（0.38×0.6）=23.88A（2组电机）=23.88A该组中最大的开关箱电流与二34.IlA两者中取大值Ls=34.IlAii）选择导线选择XV-4X10,气氛明敷/架空线路时其安全载流量为57A。iii）选择电气设施选择分配箱内开关为DZ10-600/3,其脱扣器整定电流值为L=480A,漏电保护器为DZ10L-2503o(20)、1号动力分箱至第3组电机(真空吸水泵)的开关箱的导线截面及分配箱内开关的选择i)计算电流真空吸水泵Kx-0.75Cos=0.8tg=0.75Ijs=KxXPeX台数/(1.732×Ue×Cos)=0.75×7.5×1(1.732×0.38×0.8)=10.68AIjs(3组电机)=10.68A该组中最大的开关箱电流与二14.24A两者中取大值Ls=14.24Aii)选择导线选择XV-4X10,气氛明敷/架空线路时其安全载流量为57A。iii)选择电气设施选择分配箱内开关为DZ10-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ10L-2503o(21)、1号动力分箱至第4组电机(插入式振动器)的开关箱的导线截面及分配箱内开关的选择i)计算电流插入式振动器Kx=0.3Cos=0.7tg=1.02Ijs=Kx×PeX台数/(1.732×Ue×Cos)=0.3×1.5×2(1.732×0.38×0.7)=1.95A餐(4组电机)=1.95A该组中最大的开关箱电流IjL6.51A两者中取大值Ijs=6.51Aii)选择导线选择XV-4X10,气氛明敷/架空线路时其安全载流量为57A。iii)选择电气设施选择分配箱内开关为DZ10-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ15L-10030o(22)、2号动力分箱至第1组电机(钢筋对焊机)的开关箱的导线截面及分配箱内开关的选择i)计算电流钢筋对焊机Kx=0.65Cos=0.7tg=1.02Ijs=Kx×PeX台数/(1.732×Ue×Cos)=0.65×100×1(1.732×0.38×0.7)=141.09AIjS(I组电机)=141.09A该组中最大的开关箱电流IjL217.06A两者中取大值Ijs=217.06Aii)选择导线选择XV-4X95,气氛明敷/架空线路时其安全载流量为234A。iii)选择电气设施选择分配箱内开关为DZ10-600/3,其脱扣器整定电流值为L=480A,漏电保护器为DZ10L-2503o(23)、2号动力分箱至第2组电机(插入式振动器)的开关箱的导线截面及分配箱内开关的选择i)计算电流插入式振动器Kx=0.3Cos=0.7tg=1.02Ijs=Kx×PeX台数/(1.732×Ue×Cos)=0.3×1.5×1(1.732×0.38×0.7)=Ijs（2组电机）=O.98A该组中最大的开关箱电流小二3.26A两者中取大值豚二3.26Aii）选择导线选择XV-4X10,气氛明敷/架空线路时其安全载流量为57A。iii）选择电气设施选择分配箱内开关为DZ10-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ10L-2503o（24）、2号动力分箱至第3组电机（圆盘锯）的开关箱的导线截面及分配箱内开关的选择i）计算电流圆盘锯Kx=0.65Cos=0.6tg=1.33Ijs=Kx×PeX台数/（1.732×Ue×Cos）=0.65×3×1（1.732×0.38×0.6）=4.94A球（3组电机）=4.94A该组中最大的开关箱电流Ls=7.6A两者中取大值Ijs=7.60Aii）选择导线选择Xv-4X10,气氛明敷/架空线路时其安全载流量为57A。iii）选择电气设施选择分配箱内开关为DZ10-600/3,其脱扣器整定电流值为L=480A,漏电保护器为DZ10L-2503o（25）、3号动力分箱至第1组电机（塔式起重机）的开关箱的导线截面及分配箱内开关的选择i）计算电流塔式起重机Kx=0.85Cos=0.6tg=1.33Ijs=Kx×PeX台数/（1.732XUe×Cos）=0.85×45.54×1（1.732×0.38×0.6）=98.02AIjS（I组电机）=98.02A该组中最大的开关箱电流Ijs=I15.31A两者中取大值IjS=II5.31Aii）选择导线选择XV-4X35,气氛明敷/架空线路时其安全载流量为124A。iii）选择电气设施选择分配箱内开关为DZ10-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ10L-2503o（26）、3号动力分箱至第2组电机（插入式振动器）的开关箱的导线截面及分配箱内开关的选择i）计算电流插入式振动器Kx=0.3Cos=0.7tg=1.02Ijs=KxXPeX台数/（1.732XUe×Cos）=0.3×1.5×2（1.732×0.38×0.7）=1.95A小（2组电机）=1.95A该组中最大的开关箱电流Ls=6.51A两者中取大值Ijs=6.51Aii）选择导线选择XV-4X10,气氛明敷/架空线路时其安全载流量为57A。iii）选择电气设施选择分配箱内开关为DZ10-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ15L-10030o（27）、3号动力分箱至第3组电机（真空吸水泵）的开关箱的导线截面及分配箱内开关的选择i)计算电流真空吸水泵Kx-0.75Cos=0.8tg=0.75Ijs=KxXPeX台数/(1.732XUe×Cos)=0.75×7.5×1(1.732×0.38×0.8)=10.68A一（3组电机）=10.68A该组中最大的开关箱电流占二14.24A两者中取大值IjS=I4.24Aii）选择导线选择XV-4X10,气氛明敷/架空线路时其安全载流量为57A。iii）选择电气设施选择分配箱内开关为DZ10-100/3,其脱扣器整定电流值为Ir=80A,漏电保护器为DZ15L-10030o（28）、4号动力分箱至第1组电机（建筑施工外用电梯）的开关箱的导线截面及分配箱内开关的选择i）计算电流建筑施工外用电梯Kx=0.85Cos=0.6tg=1.33Ijs=Kx×PeX台数/（1.732×Ue×Cos）=0.85×44×1（1.732×0.38×0.6）=94.71AIjS（I组电机）=94.71A该组中最大的开关箱电流LS=IIL42A两者中取大值IjS=III.42Aii）选择导线选择XV-4X35,气氛明敷/架空线路时其安全载流量为124A。iii）选择电气设施选择分配箱内开关为DZ10-600/3,其脱扣器整定电流值为Ir=480Ao（29）、4号动力分箱至第2组电机（插入式振动器）的开关箱的导线截面及分配箱内开关的选择i）计算电流插入式振动器Kx=0.3Cos=0.7tg=1.02Ijs=Kx×PeX台数/（1.732×Ue×Cos）=0.3×1.5×2（1.732×0.38×0.7）=1.95A餐（2组电机）=1.95A该组中最大的开关箱电流Ls=6.51A两者中取大值Ijs=6.51Aii）选择导线选择Xv-4X10,气氛明敷/架空线路时其安全载流量为57A。iii）选择电气设施选择分配箱内开关为DZ5-20/3,其脱扣器整定电流值为Ir=16A,漏电保护器为DZ15L-10030o（30）、4号动力分箱至第3组电机（钢筋切断机）的开关箱的导线截面及分配箱内开关的选择i）计算电流钢筋切断机Kx=0.65Cos=0.7tg=1.02Ijs=Kx×PeX台数/（1.732XUe×Cos）=0.65×3×1（1.732×0.38×0.7）=4.23A小（3组电机）=4.23A该组中最大的开关箱电流占二6.51A两者中取大值Ijs=6.51Aii）选择导线选择Xv-4X10,气氛明敷/架空线路时其安全载流量为57A。iii）选择电气设施选择分配箱内开关为DZ5-20/3,其脱扣器整定电流值为Ir=16A,漏电保护器为DZ15L-10030o（31）、4号动力分箱至第4组电机（交流电焊机）的开关箱的导线截面及分配箱内开关的选择i）计算电流交流电焊机Kx=0.5Cos=0.4tg=2.29Ijs=Kx×PeX台数/（Ue×Cos）=0.5×6.22×2（0.38×0.4）=40.94AIjs（4组电机）=40.94A该组中最大的开关箱电流Ijs=81.88A两者中取大值Ls=81.88Aii）选择导线选择XV-4X25,气氛明敷/架空线路时其安全载流量为101A。iii）选择电气设施选择分配箱内开关为DZ10-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ15L-10030o（32）、5号动力分箱至第1组电机（自落式混凝土搅拌机）的开关箱的导线截面及分配箱内开关的选择i）计算电流自落式混凝土搅拌机Kx=0.75Cos=0.85tg=0.62Ijs=Kx×PeX台数/（1.732XUe×Cos）=0.75×23×1（1.732×0.38×0.85）=30.83AIjS（I组电机）=30.83A该组中最大的开关箱电流IjL4LIlA两者中取大值Ijs=41.IlAii)选择导线选择XV-4X10,气氛明敷/架空线路时其安全载流量为57A。iii)选择电气设施选择分配箱内开关为DZ10-100/3,其脱扣器整定电流值为Ir=80A,漏电保护器为DZ15L-10030o(33)、5号动力分箱至第2组电机(钢筋切断机)的开关箱的导线截面及分配箱内开关的选择i)计算电流钢筋切断机Kx=0.65Cos=0.7tg=1.02Ijs=Kx×PeX台数/(1.732XUe×Cos)=0.65×3×1(1.732×0.38×0.7)=4.23AIjs(2组电机)=4.23A该组中最大的开关箱电流小二6.51A两者中取大值Ijs=6.51Aii)选择导线选择XV-4X10,气氛明敷/架空线路时其安全载流量为57A。iii)选择电气设施选择分配箱内开关为DZ5-20/3,其脱扣器整定电流值为Ir=16A,漏电保护器为DZ15L-10030o(34)、5号动力分箱至第3组电机(圆盘锯)的开关箱的导线截面及分配箱内开关的选择i)计算电流圆盘锯Kx=0.65Cos=0.6tg=1.33Ijs=Kx×PeX台数/(1.732×Ue×Cos)=0.6531(1.7320.38(6)=Ijs(3组电机)=4.94A该组中最大的开关箱电流小二7.6A两者中取大值豚二7.60Aii)选择导线选择XV-4X10,气氛明敷/架空线路时其安全载流量为57A。iii)选择电气设施选择分配箱内开关为DZ5-20/3,其脱扣器整定电流值为Ir=16A,漏电保护器为DZ15L-10030o(35) 1号动力分箱进线及进线开关的选择i)计算电流Kx=0.7,Cos=0.9Ijs=K×Pe/(1.732×Ue×Cos)=0.7×56(1.732×0.38×0.9)=66.18A该分箱下最大组线电流Ijs=I15.
