    空心薄壁墩钢实用模板计算书.doc

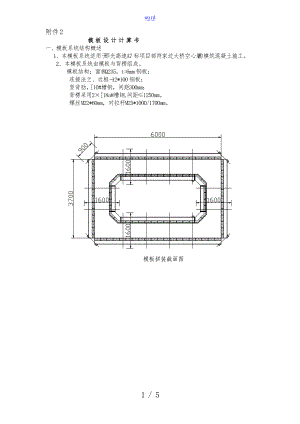

    word附件2模 板 设 计 计 算 书一、模板系统结构概述1、本模板系统适用于邵光高速A7标项目部符家边大桥空心墩的模筑混凝土施工。2、本模板系统由模板与背楞组成。模板结构:面板Q235,t=6mm钢板;连接法兰、边框12*100钢板;竖背肋,10#槽钢,间距300mm;背楞采用2×18a#槽钢,间距1250mm。螺丝M22*60mm,对拉杆M25*1000/1700mm。 正面模板侧面模板二、计算参考资料1、钢结构设计规XGB5001720032、模板工程技术规XGB5011320053、结构设计原理4、铁路桥涵施工规XTB1023020025、钢结构设计与制作安装规程三、计算荷载值确定依据1、泵送混凝土施工方式以30立方米/小时计,浇注速度为V3m/h,浇注高度H=m。2、混凝土初凝时间为t=3小时。3、振动设备为50插入式振动棒。4、混凝土比重值取r=2.5t/m3,坍落度1620cm。5、荷载检算理论依据;以模板工程技术规XGB501132005中附录A执行。6、钢材容许应力单位;N/mm2牌号厚度或直径mm抗拉,抗压和抗弯f抗剪 fv端面承压 fce Q235钢16215125325>1640205120>4060200115>60100190110四、荷载取值 1、采用内部振捣器时,新浇筑的混凝土作用于模板的最大侧压力,可按如下二式计算,并取二式中的较小值:Pmax1=0.22*r*t*V1/2Pmax2= rH混凝土坍落度影响系数,当坍落度11cm时,取=1.15;Pmax1=0.22*r*t*V1/2 =0.22*25*3*1.15*31/2=33 kN/m2Pmax2= rH=25*=kN/m2取Pmax= 33 kN/m22 、施工荷载按模板工程技术规XGB5001132005中取定不计算风,雪荷载。 Ps=2KN/m2 总荷载 Pmax =33+2=35kN/m2效核安全系数取k=1.2*1.4=1.68,得P =1.68*35kN/m2 =59kN/m2取P=60kN/m2五、模板的强度与挠度验算1、面板验算,取模板的最大侧压力P=60kN/m21强度验算面板为6mm厚钢板,取1mm板条作为计算单元,荷载为:×面板的截面系数:W=1/6·b·h2=1/6×1×62=6mm3I =1/12·b·h3=1/12×1×63=18mm4Max= qL2×3002应力为:max=Max/W=675/6=113N/ mm2< 215N/ mm2满足要求。2挠度验算跨中的挠度(按2跨连续梁计算)y=5qL4×6004)/(384××105×18)/38=0.70mm<满足要求。2、竖肋计算坚肋间距300mm,采用10#槽钢,支撑在背楞上,荷载×10#槽钢截面系数W=×103mm3惯性矩I=198×104mm4坚肋为两端带悬臂的简支梁。由于混凝土并非理想流体,坚肋不应按连续梁校核,应按悬臂梁和简支梁分别效核。竖肋悬臂长度500mm,背楞间距1250mmq=18N/mm q=18N/mm500 1250qL2×105N.mm qL2×105Max=225悬臂强度验算1×1032<215 N/ mm2满足要求。跨中强度验算2×1032<215 N/ mm2满足要求。挠度验算悬臂局部的挠度y=qL4/8EI=(18×5004)/(8××105×198×104)=0.34mmy/L=0.34/500=*10-4<1/500。满足要求。跨中的挠度y=5qL4/384EI=(5*18×12504)/(384××105×198×104)=mmW/L=/1250=*10-3<1/500。满足要求。3、背楞计算背楞选用2*18a#槽钢。惯性矩I和截面系数W计算:I1=2*1273*104=2546*104 mm4W=2*141*103 mm3 =282*103mm3q=1250×60=75N/mm q=75N/mm 1350 1100 1100 1100 13506000由于混凝土非理想流体,按两跨简支梁计算。Max=qL2/8=75×11002/8=×104Max=qL2/8=75×13502/8=×104应力为:=Max/W=×104/282*103=0.04N/mm2<215 N/mm2 满足要求 =Max/W=×104/282*1036N/mm2<215 N/mm2 满足要求 最大挠度WL= 5qL4/384EI=5×75×13504/384××105×2546*104=0.62mmW/L=0.62/1350=3.7*10-4<1/1000,满足要求。 4、对拉杆校核:每节采用(24根直拉杆)(8根斜拉杆)30圆钢,丝车M25,净面积S=706.92横间距为1350mm,竖间距为1250mm,单根拉杆所受力为:F=P×A=60×103××=×103=P/S=60×103×106=N.mm<215 N/mm2剪力=VS/Itw=(模板重量+施工载荷*1.2)*保险系数1.2/毛截面惯性矩*腹板厚度/32根(1节锚固)= (30+30*0.12)*30w 32=43/1.6*6=43/9.6=125KN经过验算以上指标满足要求,故模板结构满足使用要求。5 / 5
