水下抛石护脚施工方案.docx

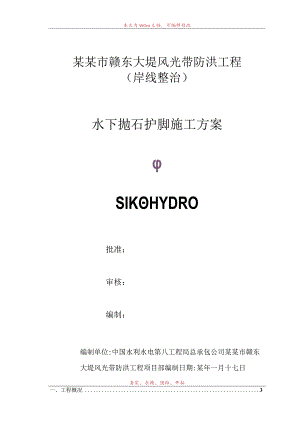

本文为WOrd文档，可编辑修改某某市赣东大堤风光带防洪工程（岸线整治）水下抛石护脚施工方案SIKHYDRO批准：审核：编制：编制单位:中国水利水电第八工程局总承包公司某某市赣东大堤风光带防洪工程项目部编制日期:某年一月十七日务实、求精、团结、开拓一、工程概况3二、水下抛石棱体施工31.抛石前准备42 .水下地形测量43 .施工小区（格）划分4 .测量、放样55 .抛投试验56 .定位船定位57 .石料船的石质检查、计量78 .抛石船挂档（就位）79 .挖掘机抛投810 .竣工水下地形测量错误!未定义书签。11 始下一抛区抛石812 .抛石施工质量控制88三、施工技术要求101 .严格控制各施工段长度102 .确保抛石准确、抛投均匀10四、水上施工作业安全措施11一、工程概况1、工程简介某某市赣东大堤风光带防洪工程（岸线整治），北起滕某阁南侧新洲闸，南至生米大桥桥头立交，途径某某洲、某某新成，主线全长约8km。本次设计整治范围为生米大桥至三志物流段。该工程实施后，将成为展示赣江独特文化内涵，具有较高旅游、休闲品质的亮点景区；将与赣江滕某阁景观对接，提升该区域的景观及沿江的景观品质和旅游价值；改善区域内的基础设施条件，景观环境，全面提升区域景观品质，营造具有现代气息,体现赣江景观特色的游览休闲带；改善区域水质条件，形成水体一堤防一滨江路一一建筑（环境）四位一体的滨水地区景观环境；以开阔的空间和完善的游览设施，服务于市民，当地及国内外的游客。在沿线形成亮丽的绿化景观带，起到美化成市、提升成市品位、做好山水文章、增强成市竞争力的作用。对改善主成区的生产、生活、生态环境，促进成区经济社会的可持续发展，具有重大的社会、经济、生态和环境效益。2、气象本区属亚热带季风气候，四季温差较大，夏季酷热，冬季寒冷，春季雨量较多，多年平均气温17.8,最低气温-9.9,最高气温43.2,多年平均降雨量为1645mm,年最大降雨量2356.6mm,年最小降雨量1046.2mm,最大日暴雨量208.9mm,最大时降雨量58.7mm,年平均降雨天数142天，46月份为丰水期，11月翌年2月为枯水期，其余为平水期。某某市主导风向为北风或北东风,平均风速4.65.4米/秒，历史最大风力11级。3、施工工期202*年11月开工，202*年5月完工,工期6个月。二、水下抛石棱体施工抛石前准备一抛石前测量一抛投试验一定位船定位一抛石船挂档一挖掘机抛投f抛后测量检查f合格后移到下一抛投位置。施工工序流程详见水下抛石施工工艺流程图1、抛石前准备器材设备准备。G.P.SG.P.S、全站仪、回声仪、流速仪、测绳、皮尺、标旗等;定位器材：定位驳船1艘、铁锚、钢丝绳、钱车和铁丝等；安全设备：救生圈、救生衣、导航标、灯、扩音喇叭等和其它一些必需设施。2、抛前水下地形测量在施工前进行抛前水下地形测量报监理工程师审批。3、施工小区（格）划分水下抛石施工的关键是合理划分施工小区（格），可将施工小区（格）划分为IOm（垂直水流方向）×20m（顺水流方向）的标准格，每个标准格再分为上、下两个半区进行抛布，不足IOm宽度的抛区可划分为定宽的小区进行施工，根据设计图纸中每个抛区的厚度以及抛前水下地形测量成果，计算出每个格应抛石数量，编制施工档位图。4、测量、放样抛石棱体定线放样，在浅水区插设标杆，间距20m；在深水区，无法在水中确立施工位置，因而需在与施工位置对应的岸上设立标志，以确定施工位置，设定位船，通过岸边架设的定位仪指挥船舶抛石。测量放样方法a.在抛区附近的岸边，根据建设单位提供的控制点，采用前方交会或后方交会的方法在岸上测设一点，由此点放出施工基线b.根据测设的已知点设立一条正基线（平行于抛区长度方向）或斜基线（不平行于抛区长度方向）。c.在基线上根据各施工小区的长度划分放出各基线桩。d.由基线桩上测设出各断面桩（方向桩），方向桩应垂直于抛区长度方向。测量放样技术要求a.测量放样放出的基线桩与方向桩应与定位船通视良好。b.测量采用红外线测距仪。c.利用测设点作控制点，采用极坐标法放出基线桩和方向桩，桩位距离误差小于5mmo5、抛投试验拟定试验段长度100nb进行生产性抛投试验。通过试验以得到冲距与水深、流速、块径之间的关系。用流速仪和回声仪测量施工部位的水流流速V和水深H,并对试抛块称重W,量测出石块的落距S,点绘S与VH/wl/6的曲线,推算出冲距公式S=kVHWl6中的系数K值。6、定位船定位（1）定位船选用本工程拟投入3艘IoOOt钢质定位船，并配有专业操作人员。（2）定位船锚、缆的选用使定位船定位准确、牢固，首先必须选用合适的锚具及锚缆。1）锚具的选用：上游锚选用IOoOkg重的锚，下游锚选用600kg重的锚，顶头锚选用400kg的锚。2）锚缆二根上游缆和二根下游缆选用中21.5以上的锚缆，二根顶头缆规格也不应小于16.5o（3）抛锚顺序及定位船抛锚定位a.定位船的抛锚顺序为：外上游锚（领水锚）一一里上游锚一一外顶头锚一一里顶头锚一一里下游锚一一外下游锚。应注意的是上、下游锚应成八字形，以利定位船里外移动。块石在抛到江底过程中，因水流的带动，块石向下游移动，因此在抛投前要计算出块石的冲距，以便算出抛石在水流的作用下，所移动的距离，确保抛投位署的准确。抛石冲距经验公式为：S=0.8VoJWl60S一冲距（米）Vo一水面流速（米/秒），测速仪测定抛投点水面流速。H水深（米），用测深仪测定抛投点水深。1一块石重（kg）,施工中可采用代表块石重量测算。C.定位船抛锚定位定位船锚抛好后，即可进行定位，先将定位船移至要抛投的断面，测出流速和水深，计算出冲距（漂距），冲距加装石船头空白区距离为定位船的提前量，利用经纬仪进行精确定位。使定位船下游侧舷边所拴装石船块石位置与入水后需抛投的位置相对应。定位船定位的具体要求如下：所采用的定位船为长80m,宽20In的长方形结构。船舷上每5m设一挂环。测量人员采用全站仪确定抛投断面后，在岸上插两根花杆（用于定位船初步定位），在两根花杆中心线上埋设地锚。定位船在准备抛投的断面上垂直水流方向停泊，抛外上游锚、里上游锚、外下游锚和里下游锚。通过全站仪测定，同时调整锚揽，使定位船的船舷位于准备抛投的断面线上，该50m长的船舷做抛石船（石驳）挂档抛投的基准线。7、石料船的石质检查、计量抛石船只的选用：采用800的驳船，施工中订立标准船型，按标准船型划分小区,按标准船型选用装石船只。（1）石料石质的控制和数量的确定a.石质的控制水下抛石要把好石料质量关，块石供应先经试验，确定其符合设计及规范要求,经监理确认合格后，方可选用。杜绝风化石、水解、碎石等不合格的石料。b.数量的确定石料船到达工地指定地点后，在监理单位监理工程师在场的情况下，对检查合格的石料进行量方，量方时长度量2次，宽度量4次，高度量8次，取平均值计算方量专人视空隙率大小和石质情况核扣方量。施工中监理工程师和项目部质检人员随机抽船过磅，根据抽磅结果确定系数，消除虚吨位，以监理核定量为准。8、抛石船挂档（就位）定位船定位结束后，可在定位船下舷边挂吊装石船进行施工，根据抛投须均匀的原则，各装石船船位应相互错开，以保证抛石均匀O根据所确定的标准船型及有效抛护宽度将抛石标准格的半区IOmXlOm的格分为8个长IOm宽1.25m条形区域（即四个船位）进行抛布，每个船位依次错开1.25m,从而保证抛投均匀，且无空档。装石船抛石在标准格中，应从船两边进行抛石，在非标准格的定宽小区抛石时，应由船一边进行抛布，这样挂档能够保证块石入水后落至指定区域，从而达到抛投均匀的目的。9、挖掘机抛投石料船进档挂牢后，开始组织抛投，采用船上挖机抛投，船只抛投结束，方可解缆离档。记档人员及时准确地将抛投量上档位图，做到各格实际抛投量控制在设计量的95%105%范围之内。遵循“先远后近，先下游后上游、先点后线、先深水区后浅水区”的顺序，循序渐进，分层抛投，不得零抛散堆。10、竣工水下地形测量水下抛石工程结束后，我项目部要派专人配合业主委托的测量人员采用GPS系统对抛投区域及相邻的部分水域进行水下地形测量，并绘制比例为L2000的水下地形图，将抛前抛后的水下地形图进行对比，确定抛投成果。11、开始下一抛区抛石(1)在开始下一个断面施工时又重复前一个施工断面程序。在施工过程中防止漏抛、重复抛和区域外抛。(2)整个施工段采取一次抛投方案，即每个细小格单元一次抛投达到设计方量，确保块石到位的准确性、均匀性和密实性。(3)搞好全过程资料收集、整理，作好施工验收准备。采用图表随时记录方格抛方量，作移位的依据。统计抛石进度，写出抛石日志，其内容包括：日期、水文、气象、桩号、水位、流速、漂距、定位型式、船次、数量及验收、移位情况等。使抛投作业达到“抛足、抛匀、抛准”质量要求。12、抛石施工质量控制(1)材料质量控制抛石施工的施工材料比较单一，主要为块石，块石质量要求：a.要求石质坚硬，遇水不易破碎或水解，湿抗压强度大于50MPa,软化系数大于0.7,比重不小于2.65tm%b.不允许使用风化石、泥岩和薄片、条状、尖角等形状的块石。c.块石的粒径是关系到工程质量好坏的主要技术指标之一，往往错误地认为抛投的块石越大越好，越稳定。根据多年抛石施工经验总结，抛投的块石只要能抵卸水底最大流速的冲击，能保持在河坡上的稳定即可，小粒径级配适宜的抛投块石可以增加覆盖层次，减少孔隙，防止河床泥砂淘刷，增强对河床的护岸效果，抛填块石粒径选择不小于O.32m。（2）施工中应做好材料质量、运输、验收等工作的落实：a.严把材料质量关：施工前派人到采石场落实块石的供应及块石质量等事宜，严把料源关。石料船运到现场后，经检查石料符合质量及规格要求后方可验收计量。b.船舶运输：各运输船（队）提前将航政部门核定航运薄上交我项目部的物资部。由专人负责查验确定船（队）的装载吨位，并复核船舶吃水线，查验船只有无积水、压舱货等。对查验合格的船只统一编号，发放专用运输旗帜。c.石料验收方法：施工现场设置量方小组进行石料的检查验收工作。石料的检查验收采用我公司长江护岸工程管理制度中有关验收方法。查看航政部门核定的吨位，与该船相对应，确定是否小船大薄子；查看吃水线是否到位；丈量石方体积，折算吨位，按实收验；如发现有吨位不足，及时进行过磅；卸完货后，查看船舱内有无积水、压舱货，如发现有，则扣除相应吨位，并取消其运输资格，则扣除相应吨位，并取消其运输资格。d.验收组织程序：抛石施工验收由验收小组验收员、记录员、施工员组成，共同负责验收工作，具体程序如下：先由验收员按施工验收规定进行初验，提出主导意见；验收员及时将验收意见告知验收小组成员，如无异议，则报请监理复查、抽查;验收员将验收结果通知各运输船（队），并编号发往定位船施工；凭验收单在定位船安排卸货。卸货前，再由定位船施工员进行复检，确认无误后，由档位记录员排档抛布。块石抛完后，由施工员负责查看船舱有无积水和压舱货。确认无误后，签发回单。(3)抛填区域内，露出杂草或其它漂浮杂物，立即予以清除。(4)每天做好详细的施工记录，包括水文、气象、块石冲距、定位船定位、移位、施工桩号、抛石船舶号及载石量，当天船只数，过磅船吨位及数量抛石船抛石档位图及总抛石量等原始施工记录。(5)抛石护岸施工进度必须严格按照设计进度要求分段、分区实际控制，未经监理工程师批准不得提前结束抛填或改变区域抛填，一单元抛填结束后，须经监理工程师验收合格同意后方可移动定位船进行下一单元施工。计划投入的主要施工机械设备计划序号机械名称型号数量国别产地制造年份额定功率(kW)生产能力备注1挖掘机PC2003164抛石2定位船100Ot33驳船800T18抛石定位三、施工技术要求1、严格控制各施工段长度施工期间受季风影响，为保证抛石挂缆船进位准确，减小因风力和水流影响，如水流方向与设计抛区方向一致，流速不大时，每天单元抛石长度为80m,如水流方向与设计抛区方向夹角较大或水流紊乱，每单元抛石长度为4060m02、确保抛石准确、抛投均匀根据现场察看和设计图纸、本标段施工区域抛护宽度以及水流情况，为了保证抛石准确、抛投均匀，因此定位时，在施工单元上、下游分别布设一条定位船，使进档装石船串联挂档时上、下游固定，不会摆动，从而确保设计图纸的抛投要求。(1)建立完善的定位系统，在监理工程师在场的情况下，完成永久性控制导线、桩号及固定观测断面桩的布设，并在每个断面桩插上小红旗做上标记，确某某位不发生偏差。(2)在进行正式抛石前，进行抛石试验，通过试验以得到冲距与水深、流速、块径之间的关系O(3)定位船应根据流速和水位及时调整船位，勤测流速、流向、水深等参数,计算调整好抛石落距。（4）装运块石船只的选择：施工中严格按标准船型选择装石船，以便于管理。（5）定位船应根据流速和水位及时调整船位，勤测流速、流向、水深等参数，计算调整好抛石落距。（6）一单元抛投结束后，应分析抛投结果，以便及时调整分条格抛投计划和水上作业定位位置。四、水上施工作业安全措施1、水上作业的施工船舶开工前要编制详尽的船舶安全管理计划，并严格贯彻海上安全操作规程。船舶之间要留有安全距离，尽量避免彼此之间的碰撞。2、在划定的施工水域边缘设立警戒灯浮，防止过往船舶闯入施工作业区,造成意外的伤亡事故。3、水上作业人员必须戴好安全帽穿救生衣，上下工作船或交通艇严禁超员，防止偏载，并服从船上工作人员的指挥。船、艇应配备适量救生设备。4、水上作业时，值班人员要认真收听记录水文、天气预报，掌握近期及远期的天气并及时报告施工船只。现场人员除及时掌握预报情况外，还要视实际情况，及时收船或拖至港内避风。5、反铲在上方驳之前，在方驳的甲板上铺设一层5cm厚的木板，并用槽钢将反铲固定在方驳上，防止反铲滑动。6、船舶抛石要有专人指挥，搬运石料要防止坍落伤人，潜水施工作业区抛石时先与潜水员联系后方可施工。7、严格执行中华人民共和国交通部沿海信号规定按规定准确悬挂施工信号。8、施工船舶除用高频电话在施工频道保持联系外，还必须保证一台VHF甚高频无线电话作为船舶避让的通讯联络专用，在规定频道上24小时连续监听过往船舶动态。9、大型船舶过往时，施工船舶要及早停止作业，采取主动的避让措施，早让、宽让、避免出现紧急局面。10、船舶装石时，卸石槽出口与船舱或甲板的距离尽量减少，舱内或甲板增加适当防护。如船舶空载时出现非正常横倾，要检查舱内是否漏水，消除横倾才允许继续施工。11、为了保证施工期间赣江水道的安全畅通，主动与航运管理部门联系，服从统一指挥和调度，设置明显航标和水面浮标，以示出抛石作业区范围及施工船舶和赣江水道航行船舶的航道。施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
