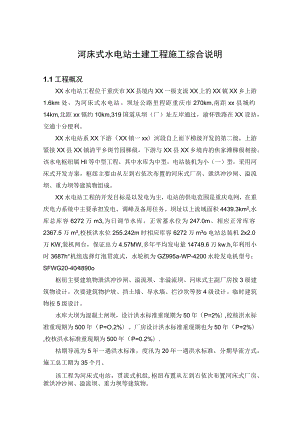

河床式水电站土建工程施工综合说明.docx

河床式水电站土建工程施工综合说明1.1工程概况XX水电站工程位于重庆市XX县境内XX一级支流XX上的XX镇XX乡上游1.6km处，为河床式水电站。坝址公路里程距重庆市270km,南距xx县城约14km,北距xx镇约10km,319国道从坝（厂）址左岸通过，渝怀铁路在XX设站，交通十分便利。XX水电站系XX下游（XX镇一xx）河段自上而下梯级开发的第二级，上游紧接XX县XX镇清平乡斑竹园梯级，下游与XX县XX乡境内的焦家滩梯级相接。该水电枢纽属HI等中型工程，其中水库为中型，电站装机为小（一）型，采用河床式开发方案，枢纽主要由从左到右依次布置的河床式厂房、泄洪冲沙闸、溢流坝、重力坝等建筑物组成。XX水电站工程的开发目标是以发电为主，电站的供电范围是重庆电网，在重庆电力系统中主要承担发电、调峰及备用任务。坝址以上流域面积4439.3km2,水库总库容6272万m3,为日调节水库，正常蓄水位为247.0m、相应正常库容2367.5万m3,校核洪水位255.242m时相应库容6272万m3o电站总装机2x2.0万KW,装机两台，保证出力4.57MW,多年平均发电量14749.6万kw.h,年利用小时3687h°机组选择灯泡贯流式，水轮机为GZ995a-WP-4200水轮发电机型号：SFWG20-404890o枢纽主要建筑物泄洪冲沙闸、溢流坝、非溢流坝、河床式主副厂房按3级建筑物设计。次要建筑物护坡、挡土墙、导水墙、拦沙坎等按4级设计。临时建筑物按5级设计。水库大坝为混凝土闸坝，设计洪水标准重现期为50年（P=2%）,校核洪水标准重现期为500年（P=O.2%）。厂房设计洪水标准重现期也为50年（P=2%）,校核洪水标准重现期为500年（P=0.2%）.枯期导流为5年一遇洪水标准，度汛为20年一遇洪水标准，分期导流方式。施工总工期为35个月。该工程为河床式电站，贯流式机组,枢纽布置从左到右依次布置河床式厂房、泄洪冲沙闸、溢流坝、重力坝等建筑物。(1)泄洪冲沙闸泄洪冲沙闸靠厂房布置，位于溢流坝与厂房之间，泄洪冲沙闸共5孔，每孔净宽12m,每孔于闸墩分缝，缝墩宽4m,边墩宽3.0m,泄洪冲沙闸挡水总宽度为82m。泄洪冲沙闸从左到右依次为1#5#闸。1)1#3#泄洪冲沙闸由闸室、消力池、海漫和防冲槽四部分组成。闸室闸室为开敞式，由底板、闸墩、人行桥、工作桥、闸门启闭机排架以及工作闸门、检修闸门、闸门启闭机等组成，闸底板建于中风化基岩上、建基面高程227.00m,底板顶高程231.00m,底板厚4.0m,闸底板上层采用0.5m厚C40抗冲耐磨碎，以提高抗冲刷能力，C40抗冲耐磨碎下部设3.5m厚C25钢筋碎,闸墩采用C25钢筋碎，闸墩上游采用圆型、下游采用流线型，闸墩顺水流方向下部长21m,高程257.55平台长27.58m0闸墩顶高程257.55m,闸墩净高26.55mO闸墩顶部从上游至下游依次布置人行桥、移动式门机、启闭机排架和人行桥。人行桥采用空心板结构，厂房进口拦污栅、检修闸门和泄洪冲沙闸检修闸门共用一台移动式门机，门机轨道中心间距9.0m,门机大梁为T型梁，梁高1.5m。工作闸门为平板门,排架高19.055m,排架顶为启闭机平台,净宽6.4m,高程278.55m,其上设有工作闸门固定式启闭机。闸室自上游依次设检修闸门槽、工作闸门槽。检修闸门门槽距闸室上游端8.9m,距工作闸门槽9.0m。消力池1#、2#、3#泄洪冲沙闸消力池采用两级消能，底板建基面高程224.00m,上游端以1：4的坡度接闸室底板末端顶面高程231.00m,消力池顺水流方向长43.0m(含斜坡段)。消力池建于中风化基岩上、底板厚3.0m,上层采用50Cm厚C40抗冲耐磨碎，以提高抗冲刷能力，抗冲耐磨碎下部设2.5m厚C20碎。为减小扬压力，第二级消力池设有间距为3m、呈梅花形布置的排水孔。海漫消力池后设海漫，海漫顺水流方向长25m,坡比1：20,其上游端接消力池尾坎顶面高程229.0m,下游端高程228.0m。海漫为C20混凝土结构,厚30cm0防冲槽消力池后设防冲槽，并抛填大块石。2）4#、5#泄洪冲沙闸由闸室和护坦两部分组成。闸室4#、5#泄洪冲沙闸闸室布置同1#3#泄洪冲沙闸。护坦4#、5#泄洪冲沙闸后设护坦、底板高程229.00m,上游端以1:4的坡度接闸室底板末端顶面高程231.00m,护坦顺水流方向长41.0m（含斜坡段）。护坦建于中风化基岩上、底板厚2.0m,上层采用50Cm厚C40抗冲耐磨碎，以提高抗冲刷能力，抗冲耐磨碎下部设1.5m厚C20碎。为减小扬压力，护坦下游设有间距为3m、呈梅花形布置的排水孔。护坦末端齿槽伸入基岩2.0m。（2）溢流坝溢流坝位于右岸，连接泄洪冲沙闸和重力坝，全长20.mo堰顶高程247.0m,最大坝高21.0m。坝体上游面为垂直面，堰顶上游堰头采用双圆弧曲线，下游堰面采用WES基曲线，接下游1：0.8的斜面。坝基建于中风化基岩上。坝体为C20碎，溢流面采用C25钢筋混凝土厚0.5m。（3）重力坝重力坝位于右岸，左侧与溢流坝连接，右侧与岸坡相连，全长18.78m。坝顶高程257.55m,顶宽6.5m,最大坝高29.55m0坝体上游面为垂直面，下游面在高程247.55m以上为垂直面，以下为1：0.7的斜面，坝体为C20碎，坝基置于弱风化基岩上。（4）厂房1）主厂房主厂房由主机间和安装间两段组成。主机间段长36.60m,安装间段长30.9ro主机间主机间顺水流方向由进水室、厂房段和尾水平台段组成、长52.3m。a、进水室电站安装2台2.0万kw的贯流式机组，机组间距17.0m,一台机组流道总宽8.4m。每台机组进水室设置清污机槽、拦污栅和检修门。拦污栅底槛高程216.48m,孔口尺寸8.430.72m,拦污栅顶设胸墙，清污机槽布置于拦污栅上游侧。检修门底槛高程216.48m,孔口尺寸8.4x12.76m。清污机槽、拦污栅和检修门均布置于厂房进口平段上，且共用一台门机，门机轨距9.Orrie进水室闸墩顶高程257.55m,高40.85m,顺水流长11.73m,中墩厚8.6m,右侧边墩宽6.76m,左侧边墩宽4.5m,采用C25钢筋碎。b、厂房段主机段厂房长17.0m,厂房上游、右侧和下游设有防洪墙。上游防洪墙顶高程257.55m,高程257.55m-246.06m防洪墙厚2.0m,高程246.06m235.535m防洪墙厚3.5m,高程235.535m以下为胸腔，上游防洪墙在高程246.06m设有牛腿。纵向防洪墙上游段高程257.55m246.06m防洪墙厚3.5m,高程255.29m246.06m防洪墙厚3.5m防洪墙下部厚4.5m,纵向防洪墙上下游与闸墩相连，与厂房之间设2.0m的通道。厂房下游防洪墙顶高程255.29m,尾水平台以上为梯形断面、底部厚3.5m、顶部厚3.5m,平台以下为矩形断面、厚3.5m,厂房尾水平台高程234.68mO主机段厂房分为运行值班层、配电层和底层。运行值班层高程为234.68m,净跨度14.5m,布置2台发电机组，发电机型号SFWG20-40/4890,单机容量为20MW,单机引用流量为148.8m3s,运行值班层设有调速器和油压装置。配电层高程为229.38m,布置各种管道和电缆。水轮机安装高程221.18m,水轮机型号GZ995a-WP-4200底层高程216.54m,布置有底位油箱室。厂房建基最低高程207.50m。在厂房中间高程210.5Om处设渗漏集水水廊道。厂房大体积碎和防洪墙为C25钢筋碎，运行值班层板梁柱、吊车梁为C30钢筋碎。屋面为板梁结构。c、尾水平台段主机间下游侧设副厂房，副厂房下游为厂房下游防洪墙，防洪墙顶高程255.29mo防洪墙的下游布置尾水平台，平台宽6.0m,平台高程234.68m。尾水事故门底槛高程217.38m,孔口尺寸7.6m7.6n尾水事故门启闭机排架顶部高程255.29m。排架顶为启闭机平台，其上设有固定卷扬式启闭机。安装间安装间长25.7m,宽15.25m,安装间上游、左侧和下游设有防洪墙。上下游防洪墙与主机间闸墩相连。上游防洪墙顶高程257.55m,防洪墙内设有货物井、电梯井、门库和灌浆廊道吊物孔及交通廊道。左侧纵向防洪墙顶高程257.55m、顶宽5.5m,底宽6.5n防洪墙与厂房之间设交通通道。安装间机组检修层高程与主机间相同，安装间与主机间设沉陷缝，采用橡胶止水带和紫铜片两道止水。2）副厂房布置副厂房位于主机间、安装间下游侧，和厂房左侧岸坡上。主机间下游副厂房长33.1m,宽11.0m,分5层。第一层高程229.38m,布置有检修排水泵、渗漏排水泵、技术供水泵、消防供水泵、空压机和高低压储气灌等设备，该层左右两侧均布置有楼梯通至主机间底位油箱室层，并通过廊道连接检修排水廊道。第二层高程234.68m,与主机间配电层同高，该层布置有10.5kv开关柜室、厂用电室和励磁变室等设备。第三层高程239.88m,与主机运行层同高，该层为电缆夹层。第四层高程243.18m,该层布置有中央控制室、直流开关柜室和休息室。第五层高程248.48m,为高位油箱室层。各副厂房层均设有楼梯连接。安装间下游副厂房长22.4m,宽11.0m,分2层。第一层高程234.68m,与安装间层同高，该层布置有两台主变压器。第二层高程243.18m,为GIS层。1.2 水文气象1.2.1 气象XX流域属亚热带季风气候区，位于云贵高原东面的迎风坡。流域内有忠路、文斗、马武、白石关和XX楼5个雨量站，邻近还有XX气象站。每年从4月开始进入雨季，直至10月为多雨洪水期，雨量丰沛，境内的暴雨中心位于上游的文斗一带，文斗站多年平均降雨量为1607.5mm,中下游地区为125Omm左右。据XX楼雨量（水文）站（在坝址上游10公里河段处）资料统计，多年平均降雨量为1233.0mm,最大年降水量为1584.9mm（1975年），最小年降水量为890.7mm（1966年）。降水在年内分配上很不均匀，410月占全年的85.8%。由于坝址处无其它气象资料，据XX县气象站（在坝址下游14公里处）1951年2000年资料统计，多年平均气温为17.4,多年极端最高气温为44.C（1953年8月19日），多年极端最低气温为-3.8C（1977年1月29）0多年平均相对湿度为78%,多年平均年蒸发量为987.8mm（口径为20cm）,多年平均风速为0.8ms,多年平均最大风速13.2ms,多年瞬时最大风速为33.0ms,相应风向为EN（1992年8月16日）。多年平均远近雷暴日数为18天。1.2.2 洪水（1）径流特性XX下游河段位于湿润的亚热带季风气候区，径流主要由降雨补给。据XX楼站43年径流资料统计，最大年平均流量为196m3s（1982年），最小年平均流量为69.8r113s（2001年），最大年平均流量为最小年平均流量的2.81倍。历年径流变化相对稳定，年际变化不大,而径流的年内变化较大，汛、枯期分明，一般每年4月进入初汛期，到10月末汛期结束，年径流主要集中在汛期，4-10月水量占全年的83.2%；57月的水量占全年总水量的47.9%,枯水期的5个月水量仅占全年的16.8%,年最枯流量一般出现在1月份，有的年份最枯时间也可延迟，出现在3月下旬。XX电站工程坝址以上流域集雨面积为4439.3km2o根据1959年4月2001年3月共42个水利年系列统计,多年平均流量130r113s°径流统计参数成果见下表2-1。表1-1径流统计参数表单位：m3s时段均值CvCsQp10%20%50%80%90%日历年（112月）1290.262Cv17315612599.988.0水利年（43月）1300.242Cv17115412810391.6枯水期（123月）41.50.362Cv61.453.239.728.723.8（2）洪水XX流域位于亚热带季风气候区，河流的洪水特性与暴雨特性、流域的自然地理条件密切相关。XX流域有XX楼水文站，集雨面积4282kXX流域4月10月为汛期，一般从4月开始就相继有洪水出现。到10月份基本结束。最大洪峰流量主要集中在67月，其次为5月、8月、9月。11月很少出现。流域暴雨持续时间一般为23d,两天左右强度最大，从历年特大暴雨来看，三天暴雨量又集中在一天，因此流域内洪峰主要是由一日暴雨形成，一次洪水过程的洪量主要集中在三日内。由于该流域山高坡陡，河谷深切，河道狭窄，洪水来势凶猛，汇流时间快，洪水过程具有陡涨缓落的特性。XX电站（坝址、厂房）设计洪峰流量成果见表2-2。表1-2XX电站（坝址、厂房）设计洪峰流量成果表P(%)0.20.5!23.35102050Q(m3s)1198610450927180937233652653374i492561XX电站（坝址、厂房）各频率设计洪水总量成果表2-3。表1-3XX电站（坝址、厂房）各频率设计洪水总量成果表P(%)0.20.5123.33510Wi(m3E)8.787.556.635.705.044.503.58W3(n亿)13.3011.5510.319.068.147.366.06XX电站（坝址、厂房）各频率洪水过程线见表2-4。表1-4XXE色站（坝址、厂房）各频率洪2过程线T（小时）p=0.2%p=2%p=3.3%p=5%P=10%p=20%p=50%000000002.58926025384853973091913.9252017011520137211228725385.558833972355032032619203612576.365684435396335762924227314037.271674839432539023191248115318.579505368479743283540275216999.5840256735070457537412909179510.5944263755698514142043268201711.3998067396023543444443455213212.71144877306908623350973963244614.11185180027152645352774102253214.51198680937233652653374149256115.511839799471446446527240982530161087373426561592048413764232316.510751725964885853478737212297T（小时）p=0.2%p=2%p=3.3%p=5%P=10%p=20%p=50%17.993566317564650944166323919992086595847522547153856299718502180485434485643823583278617202275225079453940953349260416072370824781427338563153245115132466534492401536232963230314222562254203375733902772215513302657973914349831562581200712392754673691329929772434189211682851253460309227902282177410952947943237289326102135166010243045383064273824712020157197031429328992591233719121486917324036272524362i981797139786233386526102332210417211338826343706250222362018165012837923535352387213319251574122475536344923292081187815361194737373363227120301831149811647193832902221198517911465113970339320421641934174514271109685403119210618821698138910806664130332048183016511351105064842289919571749157812911003619432776187516751512123696159344264217841594143811769145644525071693151313651116868536462385161014391299106282651047225015201358122510027794814821531453129911729587454604920671396124711259207154425019691330118810728776824215119081288115110398506604085218591255112210128286443975317981214108597980162238454177311971070966790614379T(小时)p=0.2%p=2%p=3.3%p=5%P=10%p=20%p=50%55173711731048946773601371561712115610339327625933665716631123100490674157635558162710989828867245633485915781065952859703546337601541104193083968653332961149210079008126645173196214559838787926485043116314079508497666264873016413709258277466104742936513218927977195884572826612848677756995724452746712608517606865614362696812238267386665454232616911958077216515324142557011637857026335184032497111317646836165043922427211267616806135023902411.2.3 水位流关系坝址水位流量关系见下表2-5o表1-5XX电站水位流量关系曲线(天然河床)水位(m)流量(m3s)水位(m)流量(m3s)226.6310242462022850.624453802302682466250232863248727023416102508410236235025297302383090254112002403830254.34115001.2.4 分期洪水XX的洪水由暴雨产生，所以洪水分期时段是按暴雨及洪水出现的时间和频率，以及量级的大小来划分的。将全年划分为：枯水期113月、114月、123月，汛前期4月，汛末过渡期10月五个时段，供选用。见下表2-6。表1-6XX电站（坝址、厂房）分期洪水成果表频率P%5102033.350洪峰流量（m3s）113月908723537397285114月220316901199840564123月6625163722661834月22231670113776248810月1885145510357354991.3 地形地质条件1.3.1 区域地质本区基底为一套浅变质岩，主要构造格架为成生于燕山运动期的北东南西向褶皱与断裂。喜山运动使本区抬升并形成规模较小北北东南南西及北西南东向构造。新构造运动以来本区表现为大面积间隙性缓慢抬升，抬升幅度中等，差异运动较弱。本区外围虽然有中强地震发生，但均属浅源性构造地震，震中烈度较高，向外衰减较快，对工程区的影响烈度均未超过Vl度。工程区内的郁山正断层属非活动性断层，对地震活动无大影响。工程区划为Vl度地震区，地震动峰值加速度为005g0工程区构造稳定性较好。1.3.2 坝址区工程地址条件（1）地形地貌坝址属喀斯特一侵蚀低中山地貌的河流冲积河漫滩河谷地形。XX由北向南流经坝址，流向约178。，与岩层走向斜交，河谷为斜向谷。河段较顺直，河谷较开阔。河床靠左岸发育且较狭窄，宽度3040m,标高224.50228.50m。河漫滩靠右岸发育且较宽阔，宽度5080m,标高229230.5m.两岸均为切向坡（左岸坡脚局部地带除外），岸坡较平顺，左岸地形坡度3035°,右岸地形坡度4045°,河谷剖面形态为左岸略缓的较对称的“U”型。在正常蓄水位247m高程河谷宽约168m,宽高比为7.6。（2）地层岩性坝址出露地层为寒武系中统茅坪组（2m）及第四系冲积层（Q4al）、第四系残坡崩积层（Q4el+dl+col）第四系人工堆积层（Q4r）0茅坪组（2m）:为灰黄灰色次生灰岩、泥质灰岩、泥质白云岩互层，中部夹有薄层长石石英砂岩。第四系冲积层（Q4al）为灰色卵石，主要物质成分灰岩、白云质灰岩、白云岩、泥灰岩、页岩、粉砂岩及石英岩。主要粒径510mm,含量约65%,含少量漂石及砂。稍湿，稍密。分布于河床及漫滩，厚度0.005.00m.第四系残坡崩积层（Q4el+dl+col）呈黄褐色，为含块石粘土，主要由粘土夹碎块石组成，粘土含量约85%。稍湿，一般为可塑硬塑，雨季时表层呈软塑。分布于右岸坡脚，厚度213m.第四系人工堆积层（Q4r）呈灰黄灰色，为角砾状碎块石，属于修建公路时人工弃渣。分布于左岸坡脚，一般厚度59m,最大厚度17.09m（CZK4）0总体说来，上坝址区地表左岸主要分布第四系人工堆积物；河床与漫滩主要分布第四系冲积层，但偶有基岩露头；右岸坡脚多为第四系残坡崩积层；基岩为寒武系中统茅坪组次生灰岩、泥质灰岩、泥质白云岩互层。（3）地质构造坝址位于郁山背斜北西翼，或者说位于郁山正断层下盘，亦或说位于次级的木水槽背斜东翼，岩层总体倾向北西，倾角2045°。受强构造应力影响，岩层揉皱与扰曲现象十分明显。具体说，坝址即位于一轴向N18°E、轴部大致位于左岸上游ZK2至右岸下游CZK20钻孔的连线、轴面倾向南东的较宽缓揉皱背斜核部地带，左岸岩层产状NlO50°ESEN1125°,右岸岩层产状N45°E/NWN3075°。坝址左、右岸均为切向坡。F16断层从坝址上游50m处横切XX,仅上轴线方案挑砂坎涉及该断层。由于坝址地质构造复杂，不排除有小断层尚未被发现。节理统计表明，除层面裂隙外，坝址区主要存在三组节理，其产状分别为：J1：N25oENWZ55-85c,裂面平直粗糙,浅层张开,粘土充填,一般延伸长度513m；J2：N70oWNEZ15-250,裂线平直，裂面起伏光滑,浅层宽张,粘土充填,一般延伸长度25m；J3：N15cWSWZ80c,裂线平直，裂面起伏光滑,浅层宽张,粘土充填,一般延伸长度24m。由于地形与植被的原因，坝址区其他节理未能统计到。在浅层，节理连通率1015%（层面裂隙连通率约3040%）,向深部裂隙逐渐闭合，连通率变小。浅层节理平均间距约04m,属发育，并具有局部密集发育特点。以裂隙平均间距对岩体完整性进行分级，岩体为较完整岩体。（4）喀斯特水文地质坝址主要喀斯特形态有喀斯特中低山峡谷、喀斯特洞、喀斯特裂隙、喀斯特孔与喀斯特泉。坝址喀斯特具有如下特点：茅坪组地层岩性为次生灰岩、泥质灰岩与泥质白云岩互层，由于次生灰岩方解石含量高，易于喀斯特化，所以，上坝址坝基岩体喀斯特均集中于该岩性层内；上坝址喀斯特形态均为孤立存在的小型喀斯特洞及喀斯特孔，无大型喀斯特系统，喀斯特孔局部密集呈蜂窝状。由于泥质白云岩、泥质灰岩方解石含量较低，限制了整个地层喀斯特化程度的提高，因此，茅坪组属于弱喀斯特地层。坝址主要地下水为喀斯特水，受大气降水补给，非均匀的分布于喀斯特洞、喀斯特裂隙与喀斯特孔内，以泉的形式集中向XX排泄，泉流量0.054.20ls0地下水类型为重碳酸硫酸钙型，对碎无腐蚀性。1.3.3 建筑物地质条件（1）地形条件坝址处两坝肩坡面较平顺，河谷剖面形态为左岸有冲刷槽的对称“U”型；河谷较开阔，正常蓄水位247m高程河谷宽168m,宽高比为7.6。（2）地质条件坝址处两坝肩与河床覆盖层厚度077.09m；基岩为茅坪组次生灰岩、泥质白云岩、泥质灰岩互层，偶夹薄层状长石石英砂岩。建筑物区地质构造复杂，节理发育，未发现有延伸性好的软弱夹层。岩体为薄中厚层状构造，工程地质分类CIV,完整程度分级属较完整。岩体为软岩，抗压、抗滑及抗变形性能差，但均一性较好。两坝肩岩体强风化带厚度24m°左坝肩覆盖层有轻微蠕滑迹象。按透水性能，坝址岩体属中弱透水岩体。受喀斯特、卸荷、风化等外营力影响，中、浅层岩体内的喀斯特化程度较高，裂隙张开度变大，裂隙间的连通性变好，岩体的透水性能亦随之提高，透水率一般在1030Lu之间（属中等透水岩体），最大值为46.2Lu,在175段压水试验中，无透水率q大于100LU的试10q<100Lu者有87段，占49.71%,5q<10Lu者有40段，占22.86%,1WqV5Lu者有48段，占27.43%,无qVLOLu的试段。张开裂隙中所充填的粘土易被有压水流冲蚀，因而压水试验曲线类型以D型为主，岩体可灌性良好。以q<5Lu为标准，坝址相对隔水层埋深为：左岸4060m,河床4045m,右岸3545m0相对隔水层顶面形态与地形线基本一致。1)大坝左坝肩为切向坡，坡面略有起伏并有外鼓现象，上部为319国道标高266.75m,地形坡度约30°。整个斜坡表层均为人工堆积碎石土，铅直厚度3.0-17.09r;基岩为寒武系中统茅坪组次生灰岩、泥质灰岩、泥质白云岩、长石石英砂岩不等厚互层，岩层相变明显，同一岩层厚度有较大变化，仅在左坝肩上部有小面积露头。左坝肩位于揉皱背斜南东翼，岩层为单斜层，倾向坡内偏上游，倾角20°左右；见三组节理，节理面起伏光滑平直粗糙，浅层张开，粘土充填，延伸性中等，平均间距0.4m,属发育。左坝肩二层次生灰岩喀斯特孔发育，中浅层岩体透水性良好，弱透水层(q10Lu)埋深3545m,相对隔水层(q5Lu)埋深4252m;坝肩主要存在喀斯特水，其水位略高于江水位，水面线标高230.71232.83m,地下水水力坡降6.6%。左坝肩无滑坡、崩塌存在,但第四系人工堆积层有轻微蠕变现象，且不排除因开挖基坑导致临时土质边坡局部失稳的可能性。岩体强风化带分布于坝肩中上部，厚度23m,弱风化带厚度3055n左坝肩岩体以软岩为主(长石石英砂岩属较软岩)，工程地质分类为CIV,岩体抗压、抗滑及抗变形性能差。河床地形相对较平坦，XX靠近左岸发育，并形成深约9m的冲刷槽(含覆盖层)，宽度约35m；漫滩靠近右岸发育，宽度约75m；地面标高224.0230.5m,相对高差约56.5m°表层冲积卵砾石与砂土厚度0.06.0m；基岩亦为寒武系中统茅坪组次生灰岩夹泥质灰岩、泥质白云岩及薄层长石石英砂岩，次生灰岩约占65%；岩层相变明显，同一岩层厚度有较大变化，在漫滩有零星小面积露头。揉皱背斜轴部位于漫滩东侧边缘，漫滩为揉皱背斜北西翼，岩层为单斜层，倾角5065°；见三组节理，节理面起伏光滑平直粗糙，浅层张开，粘土充填，延伸性中等，平均间距0.4m,属发育。次生灰岩喀斯特孔发育，中浅层岩体透水性良好,弱透水层(qW10Lu)埋深3542m,相对隔水层(q5Lu)埋深4552m；主要存在喀斯特水，其水位与江水位一致或略高。岩体表层无强风化带，弱风化带厚度45m左右。岩体以软岩为主，工程地质分类为CIV,岩体抗压、抗滑及抗变形性能差。右坝肩亦为切向坡，坡面较平顺，地形坡度约3545°。标高263m以下为残坡崩积含块碎石土与少量冲积砂土，铅直厚度3.56.76m;基岩为寒武系中统茅坪组次生灰岩、泥质灰岩、泥质白云岩不等厚互层，偶夹薄层长石石英砂岩，岩层相变明显，同一岩层厚度有较大变化，在右坝肩标高275m以上出露。右坝肩位于揉皱背斜北西翼，岩层为单斜层，倾角50°左右；见三组节理，节理面起伏光滑平直粗糙，浅层张开，粘土充填，延伸性中等，平均间距0.4m,属发育。右坝肩次生灰岩喀斯特孔发育，中浅层岩体透水性良好，弱透水层(q10Lu)埋深4247m,相对隔水层(q5Lu)埋深4248m；坝肩主要存在喀斯特水，其水位略高于江水位，水面线标高228.22238.85m,地下水水力坡降9.9%。坝肩无滑坡、崩塌存在，但不排除因开挖基坑导致临时土质边坡局部失稳的可能性。坝肩上部岩体强风化带厚度24m,弱风化带厚度4550n右坝肩岩体以软岩为主，工程地质分类为CIV,岩体抗压、抗滑及抗变形性能差。2)发电厂房位于左岸中下部至主河槽，属于河床式厂房。东侧宽约40m地带为斜坡地形，坡度30°；西侧宽20m地带为XX主流冲刷槽，水深3.55m；地面标高223.65247.80m。表层为第四系人工堆积碎石土与冲积含漂石砂砾石及砂土层，厚度517.09m;基岩为寒武系中统茅坪组次生灰岩、泥质灰岩长石石英砂岩不等厚互层，岩层相便明显，厚度有较大变化。构造部位位于揉皱背斜南东翼，岩层倾向南东，倾角2030°；见三组节理，节理面起伏光滑平直粗糙，浅层张开，粘土充填，延伸性中等，平均间距0.4m,属发育。第四系孔隙水与喀斯特水为厂房区主要地下水。厂房区无滑坡、崩塌等不良地质现象，但东侧斜坡有外鼓现象。强风化岩体主要分布于厂房东侧的斜坡地带，厚度23m,弱风化带厚度3055m0岩体以软岩为主(长石石英砂岩属较软岩)，工程地质分类为CIV。3)消力池位于右侧漫滩，地形平坦，地表标高226.0230.4m。表层为第四系冲积卵砾石层，厚度04.0m；基岩为寒武系中统茅坪组次生灰岩、泥质灰岩、泥质白云岩及薄层长石石英砂岩互层；岩层相变明显，同一岩层厚度有较大变化，有零星小面积露头。构造部位位于揉皱轴部至北西翼，自东向西岩层倾角由15°变陡为50°；见三组节理发育。无不良地质现象存在。岩体表层无强风化层，弱风化带岩体厚度4045m°岩体以软岩为主，工程地质分类为CW。4)导墙位于漫滩，地形较平坦。第四系冲积卵砾石层厚度04.5m0其他工程地质条件同消力池。5)围堰沿线地形起伏较缓，地面高程在226.0230.5m之间，地形低洼地带位于XX主河槽。地表大面积分布第四系冲积砂卵砾石层，级配较差，透水性很好，厚度05.5m；基岩为寒武系中统茅坪组次生灰岩、泥质灰岩、泥质白云岩、长石石英砂岩不等厚互层，岩层相变明显，同一岩层厚度有较大变化，仅在漫滩有小面积露头。其他地质条件同消力池。1.4 对外交通条件1.4.1 对外交通条件(1)公路重庆一涪陵一武隆一XX-XX乡一电站坝、厂址，其中重庆至涪陵为渝涪高速公路，约为IIOm,涪陵区至XX县城150km,XX县城至XX乡为319国道，约为14km,XX乡至电站坝、厂址为319国道，约为1.4km。(2)水路XX是长江上游主要支流之一，河流全长700km,在重庆市涪陵区汇入长江。从XX县城由水路可沿XX下行，经涪陵至长江，到达重庆的航运里程为262km,其中XX至涪陵的XX航道里程约138kmO(3)铁路XX县有铁路经过，较近的铁路火车站是XX平滩站和XX站。1.4.2 场内运输条件料场与坝址场内运输道路见施工总布置。1.5 建筑材料1.5.1 人工骨料本工程采用人工骨料，设计推荐选用左岸三关寺料场，备用料场为右岸岩门咀料场。三关寺料场表面有4.5m51m厚的强岩溶层，浅表岩溶率1030%,夹有大量红色粘土，难以剥离，属无用层。下部有用层料石强度较高，饱和抗压强度大于40MPa,满足骨料质量要求。岩层产状135170N520°,建议开挖边坡1：0.5o料场总储
