现浇混凝土工程质量常见问题防治措施.docx

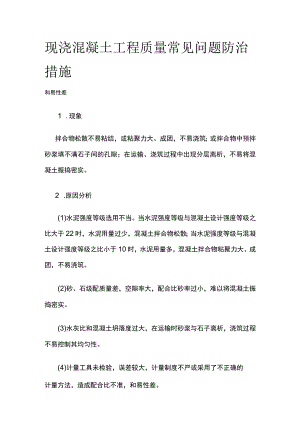

现浇混凝土工程质量常见问题防治措施和易性差1 .现象拌合物松散不易粘结，或粘聚力大、成团，不易浇筑；或拌合物中预拌砂浆填不满石子间的孔隙；在运输、浇筑过程中出现分层离析，不易将混凝土振捣密实。2 .原因分析(1)水泥强度等级选用不当。当水泥强度等级与混凝土设计强度等级之比大于22时，水泥用量过少，混凝土拌合物松散；当水泥强度等级与混凝土设计强度等级之比小于10时，水泥用量多，混凝土拌合物粘聚力大、成团，不易浇筑。(2)砂、石级配质量差，空隙率大，配合比砂率过小，难以将混凝土振捣密实。(3)水灰比和混凝土坍落度过大，在运输时砂浆与石子离析，浇筑过程不易控制其均匀性。(4)计量工具未检验，误差较大，计量制度不严或采用了不正确的计量方法，造成配合比不准，和易性差。(5)混凝土搅拌时间不够，没有拌合均匀。(6)配合比的设计，不符合施工工艺对和易性的要求。3.预防措施(1)混凝土配合比设计、计算和试验方法，应符合有关技术规定,混凝土最大水灰上存口最小水泥用量应符合要求。(2)泵送混凝土配合比应根据泵的种类、泵送距离、输送管径、浇筑方法、气候条件等确定，并应符合下列规定：1)碎石最大粒径与输送管内径之比，宜小于或等于1:3,卵石宜小于或等于：5,通过0.315mm筛孔的砂应不少于15%,砂率宜控制在38%-45%;2)混凝土的坍落度宜为100-180mm;3)最小水泥用量宜为300kgm3;4)混凝土内宜掺加适量的外加剂；5)泵送轻骨料混凝土选用原材料及配合比，应通过试验确定。(3)应合理选用水泥强度等级，使水泥强度等级与混凝土设计强度等级之比控制在13-20之间。客观情况做不到时，可采取在混凝土拌合物中掺加混合材料(如粉煤灰等)或减水剂等技术措施，以改善混凝土拌合物的和易性。(4)原材料计量应建立岗位责任制计量方法力求简便易行、可靠。水的计量，应制作标准计量水桶，外加剂应用小台秤计量。(5)在混凝土拌制和浇筑过程，应按规定检查混凝土组成材料的质量和用量，每一工作班应不少于2次。(6)在拌制地点及浇筑地点检查混凝土的坍落度或工作度，每一工作班至少2次，混凝土浇筑时的坍落度可按规定采用。(7施一个工作班内,如混凝土配合比受外界因素影响而有变动时,应及时检查、调整。4.治理方法因和易性不好而影响浇筑质量的混凝土拌合物，只能用于次要构件(如沟盖板等)，或通过试验调整配合比，适当掺加水泥浆量，增加砂率，二次搅拌后使用。外加剂使用不当1.现象混凝土浇筑后，局部或大部分长工时间不凝结硬化，或已浇筑完的混凝土结构物表面起鼓包(俗称表面开花)，或混凝土拌合物浇筑前坍落度过小，不易浇筑。2 .原因分析(1)缓凝型减水剂(如木质素磺酸钙减水剂)掺入量过多。(2)以干粉状掺入混凝土中的外加剂(如硫酸钠早强剂)，细度不符合要求,含有大量未碾细的颗粒,遇水膨胀,造成混凝土表面开花。(3)掺外加剂的混凝土拌合物运输停放时间过长，造成坍落度、稠度损失过大。3 .预防措施(1)施工前应详明了解外加剂的品种和特性，正确合理选用外加剂品种，其掺加量应通过试验确定。(2)混凝土中掺用的外加剂应按有关标准鉴定合格，并经试验符合施工要求才可使用。(3)运到现场的不同品种、用途的外加剂应分别存放，妥加保管,防止混淆或变质。(4)粉状外加剂要保持干燥状态，防止受潮结块。已经结块的粉状外加剂，应烘干暖细，过0.6mm筛孔后使用。(5)掺有外加剂的混凝土必须搅拌均匀，搅拌时间应适当延长。(6尽量缩短掺外加剂混凝土的运输和停放时间,减小坍落度损失。4 .治理方法(1)因缓凝型减水剂掺入量过多而造成混凝土长时间不凝结硬化,可延长其养护时间，延缓拆模时间，后期混凝土强度一般不受影响，可不处理。(2)混凝土表面鼓泡，应剔除鼓泡部分，用或者7.5砂浆修补。麻面1 .现象混凝土表面出现缺浆和许多小凹坑与麻点，形成粗糙面，影响外表美观，但无钢筋外露现象。2 .原因分析(1)模板表面粗糙或粘附有水泥浆渣等杂物未清理干净，或清理不彻底，拆模时混凝土表面被粘坏。(2沐模板未浇水湿润或湿润不够,混凝土构件表面的水分被吸去,使混凝土失去过多，而出现麻面。(3)模板拼缝不严，局部漏浆，使混凝土表面沿模板缝位置出现麻面。(4)模板隔离剂涂刷不匀，或局部漏刷或隔离剂变擀失效，拆模时混凝土表面与模板粘结，造成麻面。(5)混凝土未振捣密实，气泡未排出，停留在模板表面形成麻点。(6方斥模过早,使混凝土表面的水泥浆粘在模板上,也会产生麻面。3.预防措施(1)模板表面应清理干净，不得粘有干硬预拌砂浆等杂物。(2)浇筑混凝土前，模板应浇水充分湿润，并清扫干净。(3)模板拼缝应严密，如有缝隙，应用油毡纸、塑料条、纤维板或腻子堵严。(4)模板隔离剂应选用长效的，涂刷要均匀，并防止漏刷。(5)混凝土应分层均匀振捣密实，严防漏振，每层混凝土均应振捣至排除气泡为止。(6)拆模不应过早。(1)表面尚需作装饰抹灰的，可不作处理。(2)表面不再作装饰的，应在麻面部分浇水充分湿润后，用原混凝土配合比(去石子)砂浆，将麻面抹平压光，使颜色一致。修补完后,应用草帘英明袋进行保湿养护。露筋1 .现象钢筋混凝土结构内部的主筋、副筋或箍筋等裸露在表面，没有被混凝土包裹。2 .原因分析(1)浇筑混凝土时，钢筋保护层垫块位移，或垫块太少甚至漏放,致使钢筋下坠或外移紧贴模板面外露。(2)结构、构件截面小，钢筋过密，石子卡在钢筋上，使预拌砂浆不能充满钢筋周围，造成露筋。(3)混凝土配合比不当，产生离析，靠模板部位缺浆或模板严重漏浆。(4)混凝土保护层太小或保护层处混凝土漏振，或振捣棒撞击钢筋或踩踏钢筋，使钢筋位移，造成露筋。(5)木模板未浇水湿润，吸水粘结或脱模过早,拆模时缺棱、掉角，导致露筋。3.预防措施(1族筑混凝土,应保证钢筋位置和保护层厚度正确,并加强检查,发现偏差，及时纠正。(2)钢筋密集时，应选取用适当粒径的石子，石子最大颗粒尽寸不得超过结构截面最小尽寸的1/4,同时不得大于钢筋净距的3/4,截面较小钢筋较密的部位，宜用细石混凝土浇筑。(3)混凝土应保证配合比准确和良好的和易性。(4)浇筑高度超过2m,应用串筒或溜槽下料，以防止离析。(5)模板应充分湿润并认真堵好缝隙。(6)混凝土振捣严禁撞击钢筋，在钢筋密集处，可采用直径较小或带刀焉的振动棒进行振捣；保护层处混凝土要仔细振捣密实；避免踩踏钢筋，如有踩踏或脱扣等应及时调直纠正。(7)拆模时间要根据试块试压结果正确掌握，防止过早拆模，损坏棱角。(1)对表面露筋，刷洗干净后，用预拌砂浆将露筋部位抹压平整,并认真养护。(2如露筋较深,应将薄弱混凝土和突出的颗粒凿去,洗刷干净后，用比原来高一强度等级的细石混凝土填塞压实，并认真养护。蜂窝1 .现象混凝土结构局部酥松，砂浆少、石子多，石子之间出现类似蜂窝状的大量空隙、窟窿，使结构受力截面受到削弱，硬度和耐久性降低。2 .原因分析(1)混凝土配合比不当，或砂、石子、水泥材料计量错误，加水量不准确，造成砂浆少、石子多。(2)混凝土搅拌时间不足，未拌均匀，和易性差，振捣不密实。(3)混凝土下料不当，一次下料过多或过高，未设串筒，使石子集中，造成石子与砂浆离析。(4)混凝土未分段分层下料，振捣不实或靠近模板处漏振，或使用干硬性混凝土，振捣时间不够；或下料与振捣未很好配合，未及时振捣就下料，因漏振而造成蜂窝。(5)模板缝隙未堵严，振捣时水泥浆大量流失；或模板未支牢，振捣混凝土时模板松动或位移，或振捣过度造成严重漏浆。(6)结构构件截面小，钢筋较密，使用的石子粒径过大或坍落度过小，混凝土被卡住，造成振捣不实。3 .预防措施(1)认真设计并严格控制混凝土配合比，加强检查，保证材料计量准确。(2万昆凝土应拌合均匀,其搅拌延续时间符合要求坍落度应适量。(3)混凝土下料高度如超过2m,应设串筒或溜槽。(4)混凝土浇筑宜采用带浆下料法或赶浆捣固法。捣实混凝土拌合物时，插入式振捣器移动间距不应大于其作用半径的L5倍；振捣器至模板的距离不应大于振捣器有效作用半径的l2o为保证上下层混凝土良好结合，振捣棒应插入下层混凝土5cm;平板振捣器在相邻两段之间应搭接振捣3-5cmo(5)混凝土每点的振捣时间，根据混凝土的坍落度和振捣有效作用半径。合适的振捣时间一般是：当振捣到混凝土不再显著下沉出现气泡和混凝土表面出浆呈水平状态，并将模板边角填满密实即可。(6)模板缝应堵塞严密。浇筑混凝土过程中，要第常检查模板、支架、拼缝等情况，发现模板变形、走动或漏浆，应及时修复。4 .治理方法(1)对小蜂窝，用水洗刷干净后，用预拌砂浆压实抹平。(2)对较大蜂窝，先凿去蜂窝处薄弱松散的混凝土和突出的颗粒,刷洗干净后支模，用高一强度等级的细石混凝土仔细强力填塞捣实，并认真养护。(3)较深蜂窝如清除困难，可埋压浆管和排气管，表面抹砂浆或支模灌混凝土封闭后，进行水泥压浆处理。孔洞1.现象混凝土结构内部有尺寸较大的窟窿，局部或全部没有混凝土;或蜂窝空隙特别大，钢筋局部或全部裸露；孔穴深度和长度均超过保护层厚度。(1施钢筋较密的部位或预留孔洞和埋设件处,混凝土下料被搁住,未振捣就继续浇筑上层混凝土，而在下部形成孔洞。(2)混凝土离析、砂浆分离，石子成堆，严重跑浆，又未进行振捣，从而形成特大的蜂窝。(3)混凝土一次下料过多、过厚或过高，振捣器振动不到，形成松散孔洞。(4)混凝土内掉入工具、木块、泥块等杂物，混凝土被卡住。3.预防措施(1)在钢筋密集处及复杂部位，采用细石混凝土浇筑，使混凝土易于充满模板，并仔细振捣密实，必要时，辅以人工捣实。(2)预留孔洞、预埋铁件处应在两侧同时下料，下部浇筑应侧面加开浇灌口下料才辰捣密实后再封好模板,继续往上浇筑,防止出现孔洞。(3)采用正确的振捣方法邛方止漏振。插入式振捣器应采用垂直振捣方法，即振捣棒与混凝土表面垂直或成40。-50。角斜向振捣。插点应均匀排列，可采用行列式或交错式顺序移动，不应混用，以免漏振。每次移动距离不应大于振捣棒使用半径的L5倍。一般振捣棒的作用半径为30-40cmo振动器操作时应快插慢拔。(4)砂石中混有粘土块、模板、工具等杂物掉入混凝土内，应及时清除干净。(5)控制好下料，混凝土自由倾落高度不应大于2m(浇筑板时为1.0m),大于2m时应采用串筒或溜槽下料，以保证混凝土浇筑时不产生离析。(6)加强施工技术管理和质量控制工作。4.治理方法(1)对混凝土孔洞的处理，应经有关单位共同研究，制定修补或补强方案，经批准后方可处理。(2)一般孔洞处理方法是J哥L洞周围的枪以散混凝土和软弱浆膜凿除，用压力冲洗，支设带托盒的模板，洒水充分湿润后，用比结构高一强度等级的半干硬性细石混凝土表面用预拌砂浆抹光。(3)对面积大而深进的孔洞，按(2)项清理后，在内部埋压浆管、排气管，填清洁的碎石(粒径10-2Omm),表面抹砂浆或浇筑薄层混凝土，然后用水泥压力灌浆方法进行处理，使之密实。酥松脱落混凝土结构构件浇筑脱模后，表面出现酥松、脱落等现象，表面强度比内部要低很多。2 .原因分析(1)木模板未浇水湿透，或湿润不够，混凝土表层水泥水化的水分被吸去，造成混凝土脱水酥松、脱落。(2)炎热刮风天浇筑混凝土，脱厝后未适当护盖浇水养护，造成混凝土表层快速脱水产生酥松。(3)冬期低温浇筑混凝土，浇灌注意力度低，未采取保温措施，结构混凝土表面受冻，造成酥松、脱落。3 .防治措施(1)表面较浅的酥松脱落，可将酥松部分凿去，洗刷干净充分湿润后，用预拌砂浆抹平压实。(2)较深的酥松脱落，可将酥松和突出颗粒凿去，刷洗干净充分湿润后支模，用比结构高一强度等级的细石混凝土浇筑，强力捣实，并加强养护。缝隙、夹层1.现象混凝土内成层存在水平或垂直的松散混凝土或平杂物，使结构的整体性受到破坏。2.原因分析(1)施工缝或后浇缝带，未经接缝处理，将表面水泥浆膜和松动石子清除掉，或未将软弱混凝土层及杂物清除，并充分湿润，就继续浇筑混凝土。(2)大体积混凝土分层浇筑，在施工间歇时，施工缝处掉入锯屑、泥土、木块、砖块等杂物，未认真检查清理或未清除干净，就浇混凝土，使施工缝处成层夹有杂物。(3)混凝土浇筑高度过大，未设串筒、溜槽下料，造成底层混凝土离析。(4)底层交接处未灌接缝砂浆层，拉缝处混凝土未很好振捣密实；或浇筑混凝土接缝时，留槎或接槎时振捣不足。(5)柱头浇筑混凝土时，当间歇时间很长，常掉进杂物，未认真处理就浇筑上层柱，常造成施工缝处形成夹层。（1）认真按施工验收规范要求处理施工缝及后浇缝表面；接缝处的锯屑、木块、泥土，砖块等杂物必须彻底清除干净，并将接缝表面洗净。（2）混凝土浇筑高度大于2m时，应设串筒或溜槽下料。（3）在施工缝或后浇缝处继续浇筑混凝土时，应注意以下几点：1）浇筑柱、梁、楼板、墙、基础等，应连接进行，如间歇时间超过规定，则按施工缝处理，应在混凝土抗压强度不低于L2Mpa时，才允许继续浇筑。2）大体积混凝土浇筑，如接缝时间超守规定的时间，可采取对混凝土进行二次振捣，以提高接缝的强度和密实度。方法是对先浇筑的混凝土终凝前后（4-6h）再振捣一次，然后再浇筑上一层混凝土。3 ）在已硬化的混凝土表面上，继续浇筑混凝土前，应清除水泥薄膜和松动石子以及软弱混凝土层，并加以充分湿润和冲洗干净，且不得积水。4 ）接缝处浇筑混凝土凝土前应铺一层水泥浆或浇5-10cm厚与混凝土内成分相同的水泥浆，或10-15cm厚减半石子混凝土，以利良好接合，并加强接缝处混凝土振捣使之密实。5 ）在模板上沿施工缝位置通条开口，以便于清理杂物和冲洗。全部清理干净后，再将通条开口封板，并抹水泥浆或减石子混凝土砂浆，再浇筑混凝土。(4)承受动力作用的设备基础，施工缝要进行下列处理：1)标高不同的两个水平施工缝，其高低结合处理应留成台阶形，台阶的高宽比不得大予LO；2 )垂直施工缝处应加插钢筋，其直径为12-16mm,长度为500-600mm,间距为500mm,在台价式施工曜的垂直面也应补插钢筋。3 )施工缝的混凝土表面应凿毛，在继续浇筑混凝土前，应用水冲洗干净，湿润后在表面上抹IO-15mm厚与混凝土内成分相同的一层预拌砂浆。4 .治理方法(1)缝隙夹层不深时，可将松散混凝土凿去，洗刷干净后，用或.5预拌砂浆强力填嵌密实。(2)缝隙夹层较深时，应清除松散部分和内部夹杂物，用压力水冲洗干净后支模,强力灌细石混凝土捣实,或将表面封闭后进行压浆处理。缺棱掉角1.现象结构构件边角处或洞口直角边处，混凝土局部脱落，造成截面不规则，棱角缺损。2.原因分析(1)木模板在浇筑混凝土前未庚分浇水湿润或湿润不够；混凝土浇后养护不好，棱角处混凝土的水分被模板大量吸收，造成混凝土脱水，强度降低，或模板吸水膨胀将边角拉裂，拆模时棱角被粘掉。(2)冬期低温下施工，过早拆除侧面非承重模板，或混凝土边角受冻，造成拆模时掉角。(3)拆模时，边角受外力或重物撞击，或保护不好，棱角被碰掉。(4)模板未涂刷隔离剂，或涂刷不均。3.预防措施(1)木模板在浇筑混凝土前应充分湿润，混凝土浇筑后应认真浇水养护。(2)拆除侧面非承重模板时，混凝土应具有L2Mpa以上强度。(3)拆模时注意保护棱角，避免用力过猛、过急；吊运模板时，防止撞击棱角；运料时，通道外的混凝土阳角，用角钢、草袋等保护好,以免碰损。(4)冬期混凝土浇筑完毕，应做好覆盖保温工作，防止受冻。4.治理方法(1)较小缺棱掉角，可将该处松散颗粒凿除，用钢丝刷刷干净，清水冲洗并充分湿润后，用或5的预拌砂浆抹补齐整。(2)对较大的缺棱掉角，可将不实的混凝土和突出的颗粒凿除，用水冲刷干净湿透，然后支模，用比原混凝土高一强度以等级的细石混凝土填灌捣实，并认真养护。墙顶裂隙1 .现象混凝土柱、墙、基础浇筑后，在距顶面50-100mm高度内出现粗糙、松散，有明显的颜色变化，内部呈多孔性，基本上是砂浆，无石子分布其中，强度较下部为低，影响结构的受力性能和耐久性，经不起外力冲击和磨损。2 .原因分析(1)混凝土配合比不当，砂率不合适，水灰比过大，混凝土浇捣后石子下沉，造成上部松顶。(2)振捣时间过长，造成离析，并使气体浮于顶部。(3)混凝土的泌水没有排除，使顶部形成一层含水量大的砂浆层。3 .预防措施(1)设计的混凝土配合比，水灰比不要过大，以减少泌水性，同时应使混凝土拌合物有良好的保水性。(2)在混凝土中掺加加气剂或减水剂，减少用水量，提高和易性。(3)混凝土振捣时间不宜过长，应控制在20s以内，不使产生离析。混凝土浇至顶层时应排除泌少，并进行二次振捣和二次抹面。(4)连接浇筑高度较大的混凝土结构时，随着浇筑高度的上升，分层减水。(5)采用真空吸水工艺，将多余游离水分吸去，提高顶部混凝土的密实性。4 .治理方法将松顶部分砂浆层凿去，洗刷干净充分湿润后，用高一强度等级的细石混凝土填筑密实，并认真养护。外形尺寸偏差表面不平整混凝土表凹凸不平，或板厚薄不一，表面不平，甚至出现凹坑脚印。2 .原因分析(1)混凝土浇筑后，表面仅用铁锹拍平，未用抹子找平压光，造成表面粗糙不平。(2)模板未支承在坚硬土层上，或支承面不足，或支撑松动，土层常浸水，致使新浇筑混凝土早期养护时发生不均匀下沉。(3)混凝土未达到一定强度时，上人操作或运料，使表面出现凹陷不平或印痕。3 .预防措施(1)严格按施工技术规程操作，浇筑混凝土后，应根据水平控制标志或弹线用抹子找平、压光，终凝后浇水养护。(2)模板应用足够的承载力、刚度和稳定性，支柱和支撑必须支承在坚实的土层上，应有足够的支承面积，并防止浸水，以保证结构不发生过量下沉。(3)在浇筑混凝土过程中，应经常检查模板和支撑情况，如有松动变形，应立即停止浇筑，并在混凝土凝结前修整加固好，再继续浇筑。(4)混凝土强度达到L2Mpa以上，方可在已浇结构上走动。4 .治理方法表面局部不平整的，可用细石混凝土或预拌砂浆修补。位移、倾斜1 .现象基础、柱、梁、墙以及预埋件中心线对定位轴线，产生一个方向或两个方面和偏移(称位移),或柱、墙垂直度产生一定的偏斜(称倾斜)，其位移或倾斜值均超过允许偏差值。2 .原因分析(1)模板支设不牢固或斜撑支项在松软地基上，混凝土振捣时产生位移或倾斜。如杯形基础杯口采用悬挂吊模法,底部、上口如固定不牢，常产生较大的位移或倾斜。(2)门洞口模板及预埋件因定不牢靠,混凝土浇筑、振捣方法不当，造成门洞口和预埋件产生较大的位移。(3)放线出现较大误差，没有住址检查和校正，或没有及时发现和纠正，造成轴线累积误差过大，或模板就位时没有认真吊线找直，致使结构发生歪斜。(1)模板应固定牢靠，对独立基础杯口部分如采用吊模时，要采取措施将吊模固定好，不得松动，以保持模板在混凝土浇筑时不致产生较大的水平位移。(2)模板应拼缝严密，并支顶在坚实的地基上，无松动；螺栓应紧固可靠，标高、尺寸应符合要求，并应检查核对，以防止施工过程中发生位移或倾斜。(3)门洞口模板及各种预埋件应支设牢固，保证位置和标高准确，检查合格后，才能浇筑混凝土。(4)现浇框架柱群模板应左右均拉线以保持稳定；现浇柱顶制梁结构，柱模板四周应支设斜撑或斜拉杆，用法兰螺栓调节，以保证其垂直度。(5)测量放线位置线要弹准确，认真吊线找直，及时调整误差，以消除误差累积，并仔细检查、核对，保证施工误差不超过允许偏差值。(6)浇筑混凝土时防止冲击门口模板和预埋件，坚持门洞口两侧混凝土对称均匀进行浇筑芯振捣。柱浇筑混凝土时，每排柱子底由外向内对称顺序进行，不得由一端向另一端推进，以防止柱模板发生倾斜。独立柱混凝土初凝前,应对其垂直度进行一次校核,如有偏差应及时调整。(7)振捣混凝土时，不得冲击振动钢筋、模板及预埋件，以防止模板产生变形或预埋件们移或脱移落。4.治理方法(1)凡位移、倾斜不影响结构质量时，可不进行处理；如只需进行少量局部剔凿和修补处理时，应适当修整。一般可用或.5预拌砂浆或比原混凝土高一强度等级的细石混凝土进行修补。(2)凡位移、倾斜值影响结构受力性能时，可根据具体情况，采取用千斤顶正或结构加固或局部返工处理。凹凸、鼓胀1 .现象柱、墙、梁等混凝土表面出现凹凸和鼓胀，偏差超过允许值。2 .原因分析(1)模板支架支承在松软地基上，不牢固或刚度不免，混凝土浇筑后局部产生较大的侧向变形，造成凹凸或鼓胀。(2)模板支撑不够或穿墙螺栓未锁紧，致使结构膨胀。(3)混凝土浇筑未按操作规程分层进行，一次下料过多或用员斗直接往模板内倾倒混凝土，或振捣混凝土时长时间振动钢筋、模板，造成跑模或较大变形。(4羯合柱浇筑混凝土时利用半砖外墙作模板,由于该处砖墙较薄,侧向刚度差，使组合柱容易发生鼓胀，同时影响外墙平整。3 .预防措施(1)模板支架及墙模板斜撑必须安装在坚实的地基上，并应有足够的支承面积、以保证结构不发生下沉。如为湿陷性黄土地基，应有防水措施，防止浸水面造成模板下沉变形。(2)柱模板应设置足够数量的柱箍，底部混凝土水平侧压力较大,柱箍还应适当加密。(3)混凝土浇筑前仔细检查模板尺寸和位置是否正确，支撑是否牢固，穿墙螺栓是否锁紧，发现松动，应及时处理。(4)墙浇筑混凝土应分层进行，第一层混凝土浇筑厚度为50cm,然后均匀振捣；上部墙体混凝土分层浇筑，每层厚度不得大于LOm,防止混凝土一次下料过多。(5)为防止构造柱浇筑混凝土时发生鼓胀，应在外墙每隔Im左右设两根拉条，与构造柱模板或内墙拉结。4.治理方法(1)凡凹凸鼓胀不影响结构质量时，可不进行处理；如只需进行局部剔凿和修补处理时，应适当修整。一般再用预拌砂浆或比原混凝土高一强度等级的细石混凝土进行修补。(2)凡凹凸鼓胀影响结构受力性能时，应会同有关部门研究处理方案后，再进行处理。匀质性差，强度达不到要求1 .现象同批混凝土试块抗压强度平均值低于0.85或0.9设计强度等级,或同批混凝土中个别试块强度值达高或过低，出现异常。2 .原因分析(1)水泥过期或受潮，活性降低；砂、石骨料级配不好，空隙率大，含泥量和杂质超过规定或有冻块混入；外加剂使用不当，掺量不准确。(2)混凝土配合比不当，计量不准，计量器具失录，施工中随意加水，或没有扣除砂、石的含水量，使水灰比和坍落度增大。(3)混凝土加料顺序颠倒，搅拌时间不够，拌合不匀。(4)冬期低温施工，未采取保温措施,拆模过早，混凝土早期受冻。(5)混凝土试块没有代表性，试模保管不善；混凝土试块制作未振捣密实，养护管理不当，或养护条件不符合要求；在同条件养护时，早期脱水、受冻或受外力损伤。(6)混凝土拌合物搅拌完至浇筑完毕的延续时间过长，振捣过度,养护差，使混凝土强度受到损失。3 .预防措施(1)水泥应有出厂质量合格证，并应加强水泥保管工作，要求新鲜无结块，过期水泥经试验合格后才能使用。对水泥质量有疑问时，应进行复查试验，并按试验结果的强度等级使用。(2)砂、石子粒径、级配、含泥量等应符合要求。(3)严格控制混凝土配合比，保证计量准确，及时测量砂、石含水率并扣除用水量。(4)混凝土应按顺序加料、拌制，保证搅拌时间和拌匀。(5)冬期施工；应根据环境大气温度情况，保持一定的浇灌温度,认真做好混凝土结构的保瘟和测温工作，防止混凝土早期受冻。在冬期条件下养护的混凝土，在遭受冻结前，硅酸盐和普通硅酸盐水泥配制的混凝土，应害到设计哟度等级的30%以上，矿渣硅酸盐水泥配制的混凝土应达到40%以上但ClO及ClO以下的混凝土不得低于5Mpao(6)按施工验收规范要求认真制作混凝土试块，并加强对试块的管理和养护。4.治理方法(1)当试块试压结果与要求相差悬殊，或试块合格而对混凝土结构实际强度不怀疑，或出现试块丢失、编号错乱、忘记作试块等情况，可采用非破损方法(如回弹仪法、超声波法)来测定结构的实际强度，如强度仍不能满足要求，应经有关人员研究，查明原因。(2)当混凝土强度偏低，不能满足要求时，可按实际强度校核结构的安全度，研究处理方案，采取相应的加固或补强措施。(3)冬期施工，如发现混凝土早期强度增长过慢，可采取加强保温以及采取通蒸汽用热砂覆盖、电热毯加温或生火炉加温等措施。保护性能不良1.现象钢筋混凝土结构的混凝土保护层遭受破坏，或混凝土的保护性能不良，钢筋发生锈蚀，铁锈膨胀引起混凝土开裂。(1)施工时造成的混凝土表面缺陷，如缺棱掉角、露筋、蜂窝、孔洞和裂缝等没有处理或处理不良，在外界不良环境条件作用下，使钢筋锈蚀、膨胀剥落。(2)钢筋混凝土内掺入过量的氯盐外加剂或在不允许使用氯盐的环境中，使用了含有氯盐成分的外加剂，造成钢筋锈蚀，混凝土沿钢筋产生裂缝、剥落。(3)冬期施工混凝土结构构件未保温，混凝土早期遭受冻结，使表层出现裂缝，剥落、钢筋锈蚀。3 .预防措施(1)混凝土施工形成的表面缺陷应及时仔细进行修补，并应确保修补质量。(2)钢筋混凝土中掺加氯盐量(按无水状态计算)不得超过水泥重量的1%,并宜同时掺加亚硝酸钠阻锈剂，其与氯盐的掺量比例为1:Io(3)在高湿度空气环境中使用的结构，处于水位升降部位和经常受水淋的结构，与含有酸碱或硫酸盐等侵蚀性介质相接触的结构以及靠近直流和高压电源的结构，不得在钢筋混凝土结构中掺加氯盐。(4)结构在冬期施工配制混凝土应采用普通水泥、低水灰比，掺加适量早强抗冻剂以提高早期强度，防止受冻。并对混凝土进行蓄热保温或加热养护，直至达到40%设计强度等级。4 .治理方法(1)一般混凝土裂缝可用环氧胶泥封完备；对较宽较深的裂缝，用环氧砂浆补缝或再加贴环氧玻璃布处理。(2)对于已锈蚀的钢筋，应彻底清除铁锈，凿除与钢筋结合下牢固的混凝土和软弱颗粒，用清水冲洗充分湿润后，再用比原混凝土高一强度等级的细石混凝土填补密实，并认真养护。(3)大面积钢筋锈蚀膨胀引起的裂缝，应会同设计等单位研究制定处理方案，经批准后再进行处理。干燥收缩裂握1 .现象干燥收缩裂缝简称干缩裂缝，它的特征为表面性的，宽度较细(多在0.05-0.2mm之间),走向纵横交错,没有规律性,裂缝分布不均.但对基础、墙、较薄的梁、板类结构，多沿短方向分布；整体性变截面结构多发生在结构变截面处，大体积混凝土在平面部位较为多见，侧面也有时出现。这类裂缝一般在混凝土露天养护完毕经一段时间后，在上表面或侧面出现，并随间断度的变化而变化，表面强烈收缩可使裂缝由表及里、由小到大逐步向深部发展。2 .原因分析(1)混凝土结构成型后，没有覆盖养护，受到风吹日晒，表面水分散失快，体积收缩大，而内部湿度变化很小，收缩也小，因而表面收缩变形受到内部混凝土的约束，出现拉应力，引起混凝土表面开裂。(2)混凝土结构长期裸露在露天，未及时回填土或封闭，处于时干时湿状态，使表面湿度经常发生剧烈变化。(3)采用含泥量大的粉砂配制混凝土，收缩大，抗拉强度低。(4)混凝土经过度振捣，表面形成水泥含量较多的砂浆层，使收缩量增大。3.预防措施(1)混凝土水泥用量、水灰上存口砂率不能过大；提高粗骨料含量,以降低干缩量。(2)严格控制砂石含泥量，避免使用过量粉砂。(3)混凝土应振捣密实，但避免过度振捣；在混凝土初凝后，终凝前，进行二次抹压，以提高混凝土的抗拉强度，减少收缩量。(4)加强混凝土早期养护，并适当延长养护时间。暴露在露天的混凝土应及早回填土或封闭，避免发生过大的湿度变化。温度裂缝1 .现象湿度裂缝又称温差裂缝，表面温度裂绛走向无一定规律性，长度尽寸较大的基础、墙、梁、板类结构，裂缝多平彳亍于短边；大体积混凝土结构的裂缝常纵横交错。深进的贯穿的温度裂缝，一般在05mm以下，沿全长没有多大变化。表面温度裂缝多发生在施工期间，深进的或贯穿的多发生在浇筑后2-3个月或更长时间,绛宽受温度变化影响较明显,冬季较宽，夏季较细。沿截面高度，裂缝大多呈上宽下窄状，但个别也有下宽上窄的情况，紧顶部或底板配筋较多的结构，有时也出现中间宽两端窄的梭形裂缝。2 .原因分析(1)表面温度裂缝，多由于温差较大引起的。混凝土结构构件，特别是大体积混凝土基础浇筑后，在硬化期间水泥放出大量水化热，内部温度不断上升，使混凝土表面和内部温差较大，当温度产生非均匀的降温差时（如施工中注意不够而过早撤离除模板；冬期施工，过早除掉保瘟层，或受到寒潮袭击），将导致混凝土表面急剧的温度变化而产生较大的降温收缩，引时表面受到内部混凝土的约束，将产生很大的拉应力（内部降温慢,受自约束而产生压应力）,而混凝土早期抗拉强度很低,因而出现裂缝。但这种温差仅在表面处较大，离开表面就很快减弱，因此，裂缝只在接近表面较浅的范围内出现，表面层以下的结构仍保持完整。（2）深进的和贯穿的温度裂缝由于结构降温差较大，受到外界的约束而引起的。当大体积混凝土基础、墙体浇筑在坚硬地基（特别是岩石地基）或厚大的旧混凝土垫层上时，没有采取隔离层等放松经贸部束的措施，如果混凝土浇筑时温度较高，加上水泥水化热的温升很大，使混凝土的温度很高，当混凝土降温收缩，全部或部分地受到地基、混凝土垫层或其他外部结构的约束，将会在混凝土内部出现很大的拉应力，产生降温收缩裂缝。这类裂缝较深，有时是贯穿性的，将破坏结构的整体性。基础工程长期不回填,受风吹日晒或寒潮袭击作用；框架结构的梁、墙板、基础梁，由于与刚度较大的柱、基础约束、降温时也常出现这类裂缝。（3）采用蒸汽养护的结构构件，混凝土降温制度控制不严，降温过速，使混凝土表面急剧降温，而受到内部的约束，常导致结构表面出现裂缝。（1）一般结构预防措施1）合理选择原材料和配合比，采用级配良好的石子；砂、石含泥量控制在规定范围内；在混凝土中掺加减水剂，降低水灰比；严格施工,分层浇筑振捣密实，以提高混凝土的抗拉强度。2普田长结构构件,采取分段间隔浇筑,或适当设置施工缝或后浇缝，以减少约束应力。3）在结构薄弱部位及孔洞四角，多孔板板面，适当配置必要的累直径温度筋，使其对称均匀分布，以提高极限担伸值。4）蒸汽养护结构构件时，控制升温速度不大于15c<h;降温速度不大于10oCh,避免急热急冷，引起过大的温度应历程。5）加强混凝土的养护和保温，控制结构与外界温度梯度在25。（:范围以内。混凝土浇筑后裸露表面及时喷水养护，夏季应适当延长养护时间，以提高抗裂能力。冬季应适当延长保温和脱模时间，使缓慢降温,以防温度骤变，温差过大引起裂缝。基础部分及早回填，保湿保温，减少温度收缩裂缝。(1)温度裂缝对钢筋锈蚀、碳化、抗冻融(有抗冻要求的结构)、抗疲劳(对受动荷载构件)等方面有影响，古攵应采取措施治理。(2)对表面裂缝，可以采用涂两遍环氧胶泥或贴环氧玻璃布，以及抹、喷预拌砂浆等方法进行表面封闭处理。(3)对有整体性防水、防渗要求的结构，缝宽大于0.1mm的深进或贯穿性裂缝,应根据裂缝可灌程度,采用灌水泥浆或化学浆液(环氧、甲凝或内凝浆液)方法进行裂缝修补，或者灌浆与表面封闭同时采用。(4)宽度不大于0.1mm的裂缝,由于后期水泥生成氢氧化钙、硫酸铝钙等类物质，碳化作用能使用裂缝自行愈合，可不处理或只进行表面处理即可。撞击裂缝1.现象裂缝有水平的、垂直的、斜向的、裂缝的部位和走向随受到撞击荷载的作用点，大小和方向而异；裂缝宽度、深度和长度不一，无一定规律性。(1)拆模时由于工具或模板的外力撞击而使结构出现裂缝，如拆除墙板的门窗模板时，常引起斜向裂缝；用吊机拆除内外墙的大模板时,稍一偏移，就撞击承载力还很低的混凝土墙，引起水平或垂直的裂缝。(2)拆模过早，混凝土强度尚低，常导致出现沿钢筋的纵向或横向裂缝。(3)拆模方法不当，只起模板一角，或用猛烈振动的办法脱模，使结构受力不匀或受到剧烈的振动。(4深板混凝土尚达到脱模强度,在其上用手推车运输堆放材料，使梁板受到框动或超过比设计大的施工荷载作用而造成裂缝。3.预防措施(1觊浇结构成型和拆模,应防止受到各种施工荷载的撞击和振动。(2)结构脱模时必须达到规范要求的拆模强度，并应使结构受力均匀。(3)拆模应按规定的程序进行，后支的先拆，先支的后拆，先拆除非承重部分，后拆除承重部分，使结构不受到损伤。(4)在梁板混凝土未达到设计强度前，避免在其上用手推车运输和堆放大量工程和施工用料，防止梁板受到振动和将梁板压裂。(1)对一般裂缝可用环氧胶泥封闭；对较宽较深裂缝，应先沿缝凿成八字形凹槽，再用环氧胶泥(或环氧砂浆)或预拌砂浆补缝或再加贴环氧玻璃布处理。(2)对较严重的贯穿性裂缝，应采用环氧或甲凝灌浆处理，或进行结构加固处理。
