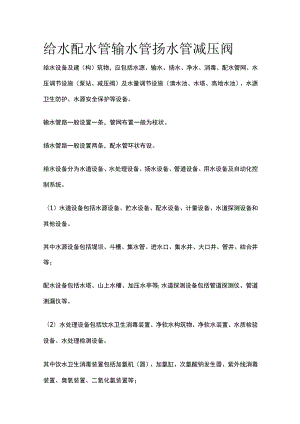

给水配水管输水管扬水管减压阀.docx

给水配水管输水管扬水管减压阀给水设备及建（构）筑物，应包括水源、输水、扬水、净水、消毒、配水管网、水压调节设施（泵站、减压阀）及水量调节设施（清水池、水塔、高地水池）、水源卫生防护、水源安全保护等设备。输水管路一般设置一条，管网布置一般为枝状。扬水管路一般设置两条，配水管环状布设。给水设备分为水道设备、水处理设备、扬水设备、管道设备、用水设备及自动化控制系统。（1）水道设备包括水源设备、贮水设备、配水设备、计量设备、水道探测设备和其他设备。其中水源设备包括堤坝、斗槽、集水管、进水口、集水井、大口井、管井、结合井等；配水设备包括水塔、山上水槽、加压水亭等；水道探测设备包括管道探测仪、管道测漏仪等。（2）水处理设备包括饮水卫生消毒装置、净软水构筑物、净软水装置、水质检验设备、水处理检测设备。其中饮水卫生消毒装置包括加氯机（器）、加氯缸、次氯酸钠发生器、紫外线消毒装置、臭氧装置、二氧化氯装置等；净软水构筑物包括沉淀池、澄清池、气浮池、过滤池、溶液池、曝气池、反应池等；净软水装置包括过滤罐、石灰苏打软水装置、固定床软水装置、移动床软水装置、流动床软水装置、浮动床软水装置、除铁装置、除镒装置、除氟装置、活性碳吸附装置、电渗析器、膜处理装置、除气装置、废水处理装置、污泥处理装置、溶液罐等;水质检验设备包括原子吸收光谱仪、气相色谱仪、精密天平、分光光度计、散射光浊度仪、细菌培养箱、超净工作台等；水处理检测设备包括漏氯报警器、压力传感器、液位计、温度传感器、连续浊度仪、连续余氯仪等。(3)扬水设备包括发电机、工业水泵、电动机、电气控制装置等。其中发电机包括交流发电机、直流发电机、励磁机、发电车等：工业水泵包括：离心泵、深井泵、潜水泵、轴流泵、真空泵等；电动机包括：同步交流电动机、异步电动机、特殊交流电动机、直流电动机等；电气控制装置高压开关柜、低压开关柜、启动控制柜、动力配电盘、自动(集中)控制屏及电线路、变频装置等。(4)管道设备包括给水管道、排水管道和保护管道。其中给水管道包括吸水管、扬水管、配水管、导水管、虹吸管、导水沟、导水渠等；排水管道为给水设备专用排水设施，包括排水管、排水沟、排水渠等；保护管道为套在给水管道外用于保护给水管道的管道，包括涵洞、涵管、套管等。（5）用水设备包括上水设备、水栓设备及其它用水设备。其中水栓设备包括生活给水、消火栓等。（6）自动化控制系统包括集中监控、终端控制的计算机监控系统。2 .给水设备能力是综合反映水源、扬水、配水管道设备每日最大供水量的能力。3 .输水、配水管道的设置：输水管是指从水源地到水厂（输送原水）、水厂（给水所）到配水管网、管网与管网之间联通的管道。扬水管是指从水源（或水池）的水泵出口至水塔、山上水槽进水口之间的管道。配水管是指从水塔、山上水槽或水源（或水池）的水泵出口至用户的管道。给水站为满足不间断供水需要扬水管道一般设两条,配水管环状布局，其目的是当一条扬水管或管网局部发生故障.仍可保证供水。4 .安全防护：水源卫生防护、水源安全保护、节水塔、水池、山上水槽进出口也须配备防盗门窗及锁，生产生活用水，须进行净化消毒处理。生产生活用水安全的规定。生活的用水，必须根据需要进行净化、消毒处理，处理后的水质应达到现行国家生活饮用水卫生标准（GB57492006）。为保证供水质量，各给水站，应配备制水在线连续监控、水质检验等设备。给水管网系统一般由输水管（渠）、配水管网、水压调节设施（泵站、减压阀）、水量调节设施（清水池、水塔、高地水池）等构成。（1）输水管（渠）输水管（渠）是指在较长距离内输送水量的管道或渠道，如从水源到水厂的管道或渠道、从水厂将清水输送至供水区域的管道（渠道）、从供水管网向某些大用户供水的专用管道、区域给水系统中连接各区域管网的管道等。输水管道采用的材料有铸铁管、钢管、钢筋混凝土管、upvc管、pE管等；输水渠道一般由砖、砂、石、混凝土等材料砌筑。（2）配水管网配水管网是指分布在供水区域内的配水管道网络，其功能是将来自于输水管渠末端或储水设施的水量分配输送到整个供水区域使用户能从近处接管用水。配水管网由主干管、干管、支管、连接管、分配管等构成。配水管网中还需要安装消火栓、阀门(闸阀、排气阀、泄水阀等)和检测仪表(压力、流量、水质检测等)等附属设置，以保证消防供水和满足生产调度、故障处理、维护保养等管理需要。(3)泵站泵站是输配水系统中的加压设施，一般由多台水泵并联组成。给水管网中的泵站有提升原水的一级取水泵站、供水泵站和加压泵站。供水泵站一般位于水厂内部，将水厂清水池中的水加压后送入输水管或配水管网，又称为二级泵站；加压泵站则对远离水厂的供水区域或地形较高的区域进行加压，以满足用水水压要求，又称为三级泵站。(4)水量调节设施水量调节设施包括清水池、水塔和高地水池等,其中清水池位于水厂内，水塔和高地水池位于给水管网中。水量调节设施的主要作用是调节供水和用水的流量差以及储存备用水量，以保证消防、检修、停电和事故等情况下的用水，提高给水系统的供水安全性。
