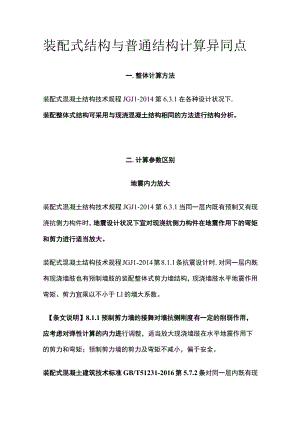

装配式结构与普通结构计算异同点.docx
装配式结构与普通结构计算异同点一.整体计算方法装配式混凝土结构技术规程JGJ1-2014第6.3.1在各种设计状况下,装配整体式结构可采用与现浇混凝土结构相同的方法进行结构分析。二.计算参数区别地震内力放大装配式混凝土结构技术规程JGJ1-2014第6.3.1当同一层内既有预制又有现浇抗侧力构件时，地震设计状况下宜对现浇抗侧力构件在地震作用下的弯矩和剪力进行适当放大。装配式混凝土结构技术规程JGJ1-2014第8.1.1条抗震设计时,对同一层内既有现浇墙肢也有预制墙肢的装配整体式剪力墙结构，现浇墙肢水平地震作用弯矩、剪力宜乘以不小于Ll的增大系数。【条文说明】8.1.1预制剪力墙的接舞对墙抗侧刚度有一定的削弱作用，应考虑对弹性计算的内力进行调整，适当放大现浇墙肢在水平地震作用下的剪力和弯矩；预制剪力墙的剪力及弯矩不减小，偏于安全。装配式混凝土建筑技术标准GB/T51231-2016第5.7.2条对同一层内既有现浇墙肢也有预制墙肢的装配整体式剪力墙结构，现浇墙肢水平地震作用弯矩、剪力宜乘以不小于Ll的增大系数。【条文说明】5.7.2预制剪力墙的接缝对其抗侧刚度有一定的削弱作用，应考虑对弹性计算的内力进行调整，适当放大现浇墙肢在水平地震作用下的剪力和弯矩；预制剪力墙的剪力及弯矩不减小，偏于安全。放大系数宜根据现浇墙肢与预制墙肢弹性剪力的比例确定。梁刚度放大装配式混凝土结构技术规程JGJ工2014第6.3.4条在结构内力与位移计算时，对现浇楼盖和叠合楼盖，均可假定楼盖在其自身平面内为无限刚性；楼面梁的刚度可计入翼缘作用予以增大；梁刚度熠大系数可根据翼缘情况近似取为132.0。【条文说明】6.3.4叠合楼盖和现浇楼盖对梁刚度均有增大作用，无后浇层的装配式楼盖对梁刚度增大作用较小，设计中可以忽略。高层建筑混凝土结构技术规程JGJ3-20105.2.2 在结构内力与位移计算中，现浇楼盖和装配整体式楼盖中，梁的刚度可考虑翼缘的作用予以增大。近似考虑时，楼面梁刚度增大系数可根据翼缘情况取L32.0o对于无现浇面层的装配式楼盖，不宜考虑楼面梁刚度的增大。【条文说明】5.2.2现浇楼面和装配整体式楼面的楼板作为梁的有效翼缘形成T形截面，提高了楼面梁的刚度，结构计算时应予考虑。当近似其影响时，应根据梁翼缘尺寸与梁截面尺寸的比例关系确定增大系数的取值。通常现浇楼面的边框架梁可取1.5,中框架梁可取2.0;有现浇面层的装配式楼面梁的刚度增大系数可适当减小。当框架梁截面较小而楼板较厚或者梁截面较大而楼板较薄时，梁刚度增大系数可能会超出1.52.0的范围，因此规定增大系数可取1.32.0o在结构内力与位移计算过程中，楼面梁刚度放大根据翼缘情况取1.5-2.0的增大系数，边梁可取L21.5的放大系数。根据高规的规定：当采用叠合楼板时，结构内力与位移计算应该考虑叠合板的增大作用,中梁可根据翼缘情况取L320的增大系数边梁可以取Lo1.5的增大系数。其中与叠合楼板相连的梁L股中梁放大系数不超过1.8,边梁取1.2o竖向弯矩调幅高层建筑混凝土结构技术规程JGJ3-20105.2.3 在竖向荷载作用下，可考虑框架梁端塑性变形内力重分布对梁端负弯矩乘以调幅系数进行调幅，并应符合下列规定：1装配整体式框架梁端负弯矩调幅系数可取为070.8,现浇框架梁端负弯矩调幅系数可取为0.80.9;2框架梁端负弯矩调幅后，梁跨中弯矩应按平衡条件相应增大；3应先对竖向荷载作用下框架梁的弯矩进行调幅，再与水平作用产生的框架梁弯矩进行组合；4截面设计时，框架梁跨中截面正弯矩设计值不应小于竖向荷载作用下按简支梁计算的跨中弯矩设计值的50%o预制预应力混凝土装配整体式框架结构技术规程JGJ224-20104.1.5预制预应力混凝土装配整体式框架结构使用阶段的内力计算应符合下列规定：1框架梁的计算跨度应取柱中心到中心的距离；2框架柱的计算长度和梁翼缘的有效宽度应按现行国家标准混凝土结构设计规范GB50010的规定确定；3在竖向荷载作用下应考虑梁端塑性变形内力重分布，对梁端负弯矩进行调幅，叠合式框架梁的弯矩调幅系数可取0.8;梁端负弯矩减小后应按平衡条件计算调幅后的跨中弯矩。【条文说明】4.L14.L5根据预制预应力混凝土装配整体式框架具体的施工步骤，按照施工安装和使用两个阶段进行内力和变形计算。施工阶段的结构稳定应通过施工临时措施解决。装配整体式框架使用阶段的内力计算宜考虑弯矩调幅。周期折减系数装配式混凝土建筑技术标准GB/T51231-20165.3.3内力和变形计算时，应计入填充墙对结构刚度的影响。当采用轻质墙板填充墙时，可采用周期折减的方法考虑其对结构刚度的影响；对于框架结构，周期折减系数可取070.9；对于剪力墙结构，周期折减系数可取0.81.0o【高规相关规定】4.3.17当非承重墙体为砌体墙时，高层建筑结构的计算自振周期折减系数可按下列规定取值：1框架结构可取0.6-0.7;4剪力墙结构可取0.8-LOo对于其他结构体系或采用其他非承重墙体时，可根据工程情况确定周期折减系数。【条文说明】5.3.3非承重外围护墙、内隔墙的刚度对结构的整体刚度、地震力的分布、相邻构件的破坏模式等都有影响，影响大小与围护墙及隔墙的数量、刚度、与主体结构连接的刚度直接相关。外围护墙采用外挂墙板时，与主体结构一般采用柔性连接，其对主体结构的影响及处理方式在本标准第5,9节中有专门规定。非承重隔墙的做法有砌块抹灰、轻质复合墙板、条板内隔墙、预制混凝土内隔墙等。轻质复合墙板、条板内隔墙等一般是在主体结构完工后二次施工，与主体结构之间存在拼缝，参考现浇混凝土结构的处理方式，采用周期折减的方法考虑其对结构刚度的影响。周期折减系数根据实际情况及经验，由设计人员确定。当轻质隔墙板刚度较小且结构刚度较大时，如在剪力墙结构中采用轻质复合隔墙板，周期折减系数可较大，取0.8-1.0;当轻质隔墙板刚度较大且结构刚度较小时，如框架结构中，周期折减系数较小，如取0.70.9o非承重墙体为砌块隔墙时，周期折减系数的取值可参照高层建筑混凝土结构技术规程JGJ3的有关规定。结构布置及传力楼板的布置方式会影响荷载传递路径：这里并不是说布置成单向板就一定按照单向板传力路径，采用合适的连接构造还是趋近于双向板的传力方式。如果完全布置成单向板，对结构传力路径还是有影响的。混凝土保护层厚度混凝土保护层厚度：需要考虑钢筋连接的要求，因为连接套筒的直径都比较大，会向构件内部偏移，而且偏移数据还不小，比如柱的中心钢筋旁边会留出70mm,差距还是比较大的。位移角限值装配式混凝土结构技术规程JGJ1-2014装配式混凝土建筑的位移角限值要求与现浇混凝土建筑是一致的。增加了多层装配式剪力墙结构的形式，因为考虑到连接方式不同，多层装配式剪力墙结构允许相对弱的连接和刚性剪力墙不太一样，所以对位移角限值提出了1/1200的更严格要求，这也是考虑了连接的影响，JGJ1中的6.3.3条和表6.3.3对此给出了叙述。表6.33楼层层间最大位移与层高之比的限值结构类型au/h限值装配整体式框架结构1/550装配整体式框架-现浇剪力墙结构1/800装配整体式剪力墙结构、装配整体式部分框支剪力墙结构1/1000多层装配式剪力墙结构1/1200【条文说明】6.3.3装配整体式框架结构和剪力墙结构的层间位移角限值均与现浇结构相同。对多层装配式剪力墙结构，当按现浇结构计算而未考虑墙板间接舞的影响时，计算得到的层间位移会偏小，因此加严其层间位移角限值。柱拉力限制装配式混凝土结构技术规程JGJ1-20147.13装配整体式框架结构中，预制柱水平接建处不宜出现拉力。【条文说明】7.1.3试验研究表明，预制柱的水平接缝处，受剪承载力受柱轴力影响较大。当柱受拉时，水平接缝的抗剪能力较差，易发生接缝的滑移错动。因此，应通过合理的结构布置，避免柱的水平接缝处出现拉力。
