    道路改建工程施工技术方案及各分部分项工程主要施工方法.docx

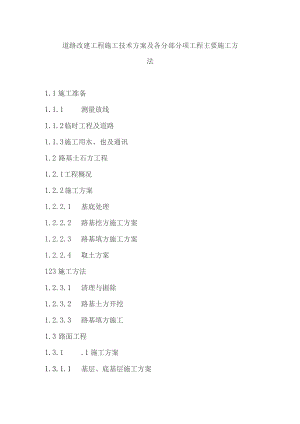

    道路改建工程施工技术方案及各分部分项工程主要施工方法1.1 施工准备1.1.1 测量放线1.1.2 临时工程及道路1.1.3 施工用水、也及通讯1.2 路基土石方工程1.2.1 工程概况1.2.2 施工方案1.2.2.1 基底处理1.2.2.2 路基挖方施工方案1.2.2.3 路基填方施工方案1.2.2.4 取土方案123施工方法1.2.3.1 清理与掘除1.2.3.2 路基土方开挖1.2.3.3 路基填方施工1.3 路面工程1.3.1 .1施工方案1.3.1.1 基层、底基层施工方案1.3.1.2 粘层、透层、下封层施工方案1.3.1.3 沥青混凝土面层施工方案1.3.2 施工方法1.3.2.1 路面底基层施工方法1.3.2.2 路面面层施工方法1.1 施工准备中标后,项目经理部主要成员和各施工程队先遣人员首先进入现场,由项目经理部统一编制成几个小组。在技术方面,积极与设计、监理单位联系,备齐施工文件、图纸及各种试验、检测表格。并且组织技术人员认真熟悉图纸。编制实施性施工组织设计及施工进度计划时标网络图,优化施工方案。在人员队伍方面,对离工地较近的队伍首先调遣进场,以便完成临时工程施工,提早进入正式施工。在机械设备方面,根据本合同段工程项目情况及工期要求,配齐先进的施工机械设备及测试、检验器具。并进行维护、保养,认真检查、校正,并对各种仪器、仪表进行标定。在材料供应方面,由项目部材料人员负责比选采购,取样试验合格后及时签订供货合同,办理催运、验收及保管工作,保证按计划供应,满足开工及正常施工的需要。1.Ll测量放线由项目部抽调有经验的高级测量人员组成精干的测量队,用全站仪对合同段进行高精度的中线及标高复测,确认无误并达到测量规定精度后,设置满足施工需要的控制网及控制桩,编写测量成果报请工程师审批。对控制桩要固定牢固并做好保护工作。1.1.2 临时工程及道路根据施工需要及现场情况,本工程拟购置活动板房用来搭建临时设施,以利于拆迁,确实因场地困难不能满足临建要求,要及时落实房屋的租赁,并落实水源、电力的引入,为后续施工队伍、管理人员、工程师进驻作好准备。对于道路宽敞的地方,为保证施工段内的一些单位车辆进出不影响道路施工,我们提前修筑好便道,保证道路按时开工。1.1.3 施工用水、电及通讯工程所用水、电由甲方提供的地点引入,并根据施工需要埋设临时水、电管路。同时还备用一辆水车存水,以备供水不足时使用。分电箱要合理设置,以保证施工用电方便。在项目经理部及各施工队伍营地设固定电话一部,主要负责人配备手机,负责对内对外联络,技术人员、现场领工人员配对讲机联络。1.2 路基工程1.2.2 工程概况本标段共8.2公里,本标段路基开挖、填筑均为土方,路基土方主要包括:清理与掘除、路基土方开挖、路基土方填筑等。1.2.3 施工方案1.2.3.1 基底处理采用推土机、挖掘机清除施工范围的草皮、表土和树木、树根。特别是回填土、腐植土要用挖掘机全部清除,以保证基底土的密实。1.2.3.2 路基挖方施工方案路基开挖采用分段纵挖法为主,分层纵挖法为辅的方法施工,挖掘机挖装,自卸汽车运输。本合同段可利用土方采用推土机作业,远运利用土方挖掘机挖装,自卸汽车运输的方法作业。1.2.3.3 路基填方施工方案路基填方采用分区分段填筑,挖掘机或装载机装料,自卸汽车运料、推土机摊铺、平地机整平、推动压路机碾压、核子密度仪法检测密实度。1.2.3.4 取土方案按业主指定取料场取料,并提前做好实验,检验料的各种实验参数是否合格。1.2.4 施工方法1.2.4.1 清理与掘除1)、施工前确定现场工作界线。2)、对路基用地范围内的树木及障碍物进行清除。3)、以推土机并配合人工清除路基用地范围内的垃圾、有机物残渣。回填路基用地范围内的坑穴认真清理并夯实,有水部分将水排除,并将松软及泥湿部分全部清除。4)、路基用地范围清理完毕,及时用机械进行填前压实或地基处理。1.2.3.2路基土方开挖1)、采用挖掘机开挖、自卸汽车运输,自上而下逐层纵向施工,不超挖、乱挖,不爆破施工或掏洞取土,开挖时作业面做成横坡,以利于排水。挖土时预留IOCm-20Cm厚整修层,由人工整修至设计位置,详见“路基土方开挖施工工艺框图”。路基土方开挖施工工艺框图2)、开挖中如发现土层性质有变化时,及时修改施工方案,并及时报请工程师批准。3)、对图纸未标出的地下管线、缆线、文物古迹和其他结构物进行保护,一旦发现立即报告工程师,且停止作业,保护现场并听候处理。4)、为保证居民区居民及施工人员的安全,首先修建临时便道,并做好防护措施,确保开挖工作的顺利进行。5)、土方地段的挖方路基施工标高,考虑因压实而产生的下沉量,该值由实验确定。路基顶面以下300mm的压实度,不小于96%,路基顶面以下换填土超过30Omm的压实度,不小于96%,按重型击实法进行检验。6)、因气候条件使挖出的材料无法按照设计文件及技术规范要求用于填筑路基和压实时,停止开挖直至气候条件好转。7)、路基挖至设计标高后,立即进行雨水工程的施工。1.233路基填方施工1)、排水、清泥在地表过分潮湿,在路堤两侧护道外开挖纵向排水沟,在路基范围内开挖纵横向排水沟,排除积水。在护道外侧的排水沟,在沟的外侧填筑土埋,防止线外地表水流入。在路基范围内有大片低洼积水地段时,先作土展排除积水,并将废弃物、淤泥以及不适宜的材料清除路堤以外,将此地面翻松,经处理后再进行压实。2)、路基填筑(土方)填料选择:对己确定的取土场,在不同部位取多个土样进行试验,其试验项目按技术规范规定。通过试验确定填料类别,提供检测数据。试验路段:路基填筑前,按工程师现场选定试验路段进行压实试验,试验路段长度不小于50m(全幅路基),以确定压实机械最佳组合方式,碾压遍数、松铺厚度、填料最佳含水量和施工工序等,加强路基CBR值的控制,提前掌握试验资料,以便后期顺利施工。路基填筑流程及方法a、流程:路堤填筑采用"三阶段、四区段、八流程”施工流程组织施工。三阶段:准备阶段、施工阶段、竣工阶段。四区段:填筑区段、平整区段、碾压区段、检查区段。八流程:施工准备、基底处理、分层填筑、摊铺平整、碾压夯实、检验签证、路面整形、坡度整修。b、方法:采用挖掘机装填料,自卸汽车运输,推土机摊铺,平地机整平,压路机压实,核子密度仪检测密实度。路基填筑采用先低后高分层进行,先边后中间顺序压实,填料的挖、运、铺、压连续进行。填土路基施工a、填土路基按路基面平行线分层控制填土标高,填料分层平行摊铺,松铺厚度不大于300mo每层、每侧填料铺设宽度超过填层设计宽度500mm,确保修整路基边后,路的边缘有足够的压实度。b、对填土高度小的地方,地表清理与挖除之后,将表面翻松深300mm,然后整平压实,压实度不小于96%。c、在路基填土高度大地方,将路堤基底整平并在填筑前进行碾压,其压实度不小于94%。d、在路堤范围内修筑便道时,该便道不做为路堤填筑的部分,拆除便道后,重新填筑成符合规定要求的新路基。e、任何靠压实设备无法压碎的大块硬质材料,予以清除,以便达到要求的压实度。f、填土路基分段施工时,两个相邻作业段交接处不在同一时间填筑,先填段按1:1坡度分层留台阶,两段同时施工,则分层相互交叠衔接,搭接长度不小于2m。4)、路基整修及质量检验路基整修a、路基整修在路基工程陆续完成,雨水工程完成并回填后进行。b、恢复各项标桩,按设计图纸要求检查路基的中线位置、宽度、纵坡、横坡及相应的标高等。根据检查结果,编制整修计划,经工程师同意后动工。C、路基边用人工刮土补土整修成型。d、路基做到设计标高后,用平地机刮平,铲下的土不足以填补凹陷时,用与路基表面相同的土填平夯实。e、基础边整修挂线进行,纵坡用仪器检测。f、路基填方路段的边与挖方路段边的整修与路基平行施工;路基整修完毕,堆于路基范围内的废弃填料及时清除。质量检验路基施工过程中和整修完毕后及时进行质量检验。a、检验项目及标准执行设计文件、技术规范相关标准。b、外观鉴定:路基表面平整、密实、曲线圆滑,直线顺直。1.3路面工程1.3.1 施工方案1.3.1.1 基层、底基层施工方案本标段设300mm厚碎石垫层、360mm厚水泥稳定基层,碎石层用挖掘机在取料场挖,自卸汽车运至现场,水泥稳定层采用自建拌合站搅拌,自卸汽车运输,人工配合铲车摊铺,压路机压实。1.3.1.2 粘层、透层、封层施工方案1.3.1.3 沥青混凝土面层施工方案米用间歇式160th沥青混合料拌合设备拌制沥青混合料,15t自卸汽车运输,2台幅宽9m摊铺机梯队摊铺,压路机碾压。1.3.2 施工方法1.3.2.1路面底基层施工方法1)、材料砂砾:严格控制粒径。水泥:掌握水泥的初凝、终凝时间。水:本工程用水采用饮用水。2)、水泥稳定层试配、在底基层开工前,提出稳定层配合比设计报监理工程师批准。、水泥稳定层中的水泥经试验鉴定,且其性质符合规范要求后投入使用。3)、试验路段、在正式开工之前,在监理工程师批准的路段修筑两段不少于50m长的试验路段。并采用计划用于主体工程的材料、配合比、运输车辆、压实设备和施工工艺进行施工。、试验路段的目的:检验拌合、运输、摊铺、碾压、养生等计划投入使用设备的可靠性;施工方法、施工组织的适用性;检验稳定土的组成设计是否符合质量要求及各道工序的质量控制措施;提出大面积的材料配合比及松铺系数;确定每一作业段的合适长度;确定稳定土在最佳含水量时,达到设计规定压实度的压实机械组合、最少压实遍数和整个施工工艺。、在试验路段施工前向监理工程师提交施工组织设计,施工中提交稳定土的拌合质量、压实度、无侧限抗压强度和试验数据,施工完成后,提交总结报告。、试验路段在监理工程师在场地情况下进行施工,如该试验段的试验结果达到规定要求,并经监理工程师批准,即可成为本工程的组成部分,否则予以拆除。4)、施工方法、下承层准备与施工测量施工前对下承层按质量验收标准进行验收之后,恢复中线,直线段每20m设一桩,平曲线段每Ionl设一桩,并在两侧路面边缘0.3-0.5m处设标志桩,在标志桩上用红漆标出底基层边缘设计标高及松铺厚度的位置。底基层的设计厚度为36cm,分两层摊铺、压实。下承层的上路床压实度N95%,填料的最小强度(CBR)为8%;下路床压度实295%,填料的最小强度(CBR)为5%。当路床填料CBR值达不到要求时,采用掺石灰或其他稳定材料处理。、拌合施工前,对于土和灰较干的要提前加水润湿,对于含水量大的要翻开晾晒。由于采用人工拌合,为保证拌合均匀,最少拌合三遍。拌合生产中,确保含水量达到最佳值,以保证碾压后的密实度,拌好的灰土为防止水分流失用塑料布覆mo、摊铺a、采用宽幅摊铺机摊铺稳定层,每天的工作缝做成横向接缝。整幅宽无纵缝。、碾压a、根据路宽、压路机的轮宽和轮距的不同,制定碾压方案,以求各部分碾压到的次数尽量相同。b、当稳定层的含水量等于或略大于最佳含水量时,立即用12t以上三轮压路机或振动压路机在路面全宽内进行碾压。c、碾压时先轻后重,先慢后快。直线段,由两侧路肩向路中心碾压,平曲线段由内侧向外侧进行碾压。碾压时,重叠1/2轮宽。d、在规定的时间内碾压到要求的压实度,达到没有明显的轮迹。压路机的碾压速度,头两遍采用1.5-1.7Km/h,以后采用2.0-2.5Kmhoe、碾压过程中,如有“弹簧"、松散、起皮等现象,及时翻开重新拌合,使其达到质量要求。、横缝处理人工将末端摊铺整齐,紧靠稳定层放两根方木,方木的高度与稳定层的压实厚度相同,整平紧靠方木的稳定层。方木的另一侧用土回填约3m长,其高度高出方木几厘米,将稳定层碾压密实。、养生与交通管理a、完工并经监理工程师检验合格的底基层立即养生,养生期不少于7天,养生期间始终保持稳定层表面潮湿。b、用草帘材料覆盖养生,养生结束后,将覆盖物清除干净。c、养生期内如出现病害,及时挖补,修整到规定的要求,挖补的压实厚度不小于8cm,杜绝薄层贴补。d、在养生期间,除允许养生用洒水车通行外,严格控制其他施工车辆的通行,施工车辆的行车速度不超过15km/h,并不得急刹车,车辆行驶在全宽范围内均匀分布。e、在养生结束的底基层上,若不能及时铺筑基层,则禁止车辆通行。、质量检验完成压实后,在全幅断面上按JTJO57-94试验方法,对压实度、无侧限抗压强度及时进行随机取样和试验。1.3.3.2路面面层施工方法本标段路面面层结构为:上面层:4cm中粒式沥青混凝土不小于6mm的下封层为保证施工质量,在基层顶面设一层透层油和沥青碎石封层,在各沥青混合料面层间增设一层粘层油。1)、封层沥青封层采用单层沥青碎石封层。、材料a、沥青采用乳化沥青。b、每批运到工地的沥青都附有生产厂的沥青质量检验单。c、砂要求粒粗角锐,质量坚硬,不易压碎,干净均匀,不含有杂质。其技术指标满足规范要求。、试验路段在正式开工之前,在监理工程师批准的路段上选定长度不小于50m的路段作为试验路段,进行试验段施工,通过试验路段确定机械行驶速度、单层沥青的洒布均匀度和洒(撒)布量。当第一次试验后经计算单位沥青用量与规范不符时,进行第二次调整试验,直至满足规范要求,以指导大面积的施工生产。、沥青封层施工a、用于下封层的单层沥青材料和集料的标号、规格、用量满足规范及要求。b、下封层在透层充分渗透、表面干燥、洁净并刮除多余油膜部分后洒布。沥青洒布车和集料撒布机联合作业。沥青洒布速度与集料撒布速度相协调,并洒布(撒布)均匀,局部用人工扫匀集料和嵌缝料。c、洒布封层沥青前,选择一段基层作为试验路段,以确定沥青和碎石的撒布量。d、洒布前对基层表面清扫至无尘埃,对构筑物加以保护以防污染。e、沥青洒布在正常温度下进行,若气温较低或稠度较大时,适当加热沥青。洒布均匀不滑移、流淌,保证洒布连续性。f、以集料撒布机撒布砂,砂均匀撒布,不堆积,无松散、露黑。集料撒布一段,使用6-8t轻型钢轮压路机碾压,从两侧向中间进行,碾压速度不超过2km/小时。g、如有泛油现象,由人工补撒集料,用轻型压路机碾压两遍。h、下封层施工完,若有损坏现象,及时修补。、质量控制A、沥青的质量按规范规定的方法进行检验。B、沥青喷洒后,如发现边缘有空白或花白处,及时采用人工补洒。C、沥青材料洒布均匀,每车沥青开始洒布时和纵、横搭接处,采取措施,避免沥青洒布不匀或洒布过量的现象。洒布汽车无法作业的路段或部位,以及漏洒的部位,均用手提式喷洒器进行人工喷洒或补洒。2)、透层、粘层材料a、本标段透层采用慢裂性乳化石油沥青,沥青用量1. 0Kgm2o粘层采用快裂性乳化沥青,沥青用量0.5Kg/rb、每批运到工地的沥青都附有生产厂的沥青质量检验单。、施工要求a、准备工作准备浇沥青的工作面,保持整洁无尘埃,彻底清除半刚性基层上的浮灰、土、砂等污物,报监理工程师检查合格后,开始喷洒沥青施工。b、喷洒环境喷洒沥青材料的气温不低于IOe,风速适度,浓雾或下雨天不施工。喷洒乳化沥青材料在正常温度下洒布,如气温较底,稠度较大时适当加热。c、喷洒在喷洒工作开始前,报监理工程师批准。乳化沥青采用洒布车均匀洒布,透层沥青洒布前用洒水车将基层表面喷湿,待表面稍干后,喷洒乳化沥青。沥青洒布车配备有适用于不同稠度沥青喷洒用的喷嘴,在沥青洒布机洒不到的地方采用人工洒布。喷洒时以不流淌,无花白,透层沥青透入基层表面3-5Cln为宜。粘层沥青在铺筑覆盖层之前,24h内洒布。d、养护养护期间,不在己洒好乳化沥青的路面上开放交通。除运送沥青外,任何车辆均不在完成的透层、粘层上行驶。3)、沥青混凝土底面层本标段的路面结构,下面层采用70mm中粒式沥青碎。采用购买成品沥青碎混合料,用15t自卸汽车运输,用2台7.5m幅宽沥青摊铺机摊铺,用自重Ilt以上双钢轮双振动压路机和25t胶轮压路机碾压。、沥青碎的购置:必须要选择有资质的正规厂家,对所用材料有检验、试验报告单。生产的沥青碎必须符合设计及规范的要求。、铺筑试验路段试验段选择直线路段,其长度为50-100mo、试验路段的施工目的检验生产厂家沥青碎的质量能否达到设计要求;掌握摊铺温度与速度;合理组织压实机械;掌握压实温度、压实方法及松铺系数;并测出合理的作业长度。通过铺筑试验段,优化运输、摊铺、碾压等施工机械设备的组成和工序衔接;提出混合料生产配合比和标准施工方法。、路面试验段的试铺a、根据沥青混凝土路面各种施工机械相匹配的原则,确定合理的施工机械,机械数量及组合方式。b、通过试铺,确定生产厂家的拌合速度,拌合数量与时间、拌合温度等操作工作及运输车辆的数量。c、通过试铺确定:摊铺机的摊铺温度、摊铺速度、摊铺宽度、自动找平方式等操作工艺,压路机的压实顺序、碾压温度、碾压速度及遍数等压实工艺,松铺系数、接缝方法等。d、建立用钻孔法及核子湿度密度仪测定密度的对比关系,确定中粒式沥青混凝土面层的压实标准密度。e、确定施工生产及作业段的长度,制定施工进度计划。f、确定施工组织及管理体系、人员、通讯联络指挥方式。、施工准备a、施工准备:在铺筑沥青混合料时,基层面层和沥青下封层下层,虽然已进行过检查验收,但可能因某种原因使其发生程度不同的损坏,因此,需进行修补,清洗干净。b、标高测定的目的是确定下承层表面高程与原设计高程相差的确切数值,以便在挂线时纠正到设计值或保证施工层厚度。根据标高值设置挂线标准桩,控制摊铺厚度和标高。放样时计入松铺系数。、沥青混合料的运输a、沥青混合料用15t自卸汽车运至工地,车箱底板及周壁涂一薄层油水(柴油:水为1:3)混合液。运输车辆上覆盖苫布,运至摊铺地点的沥青混合料温度不低于130150oCo运输中避免急刹车,以减少混合料离析。b、开始摊铺时,在施工现场等候卸料的运料车不少于5辆。连续摊铺过程中,运料车在摊铺机前1030CnI处停住,不能撞击摊铺机。卸料过程中,运料车挂空档,靠摊铺机推动前进。c、沥青混合料运至摊铺地点后,凭运料单接收。并检查拌合质量,不符合规范温度要求或已经结成团块、已遭雨淋的混合料不能铺筑在道路上。、沥青混合料的摊铺及碾压a、摊铺时先检查摊铺机的熨平板宽度和高度是否适当,并调整好自动找平装置。摊铺时,沥青混合料温度不低于130150,摊铺厚度为设计厚度乘以松铺系数,沥青混合料的松铺系数通过试铺碾压确定。摊铺后检查平整度及坡度,发现问题及时修整。b、在IOc以上,但有大风时,摊铺在上午9时至下午4时进行,做到快卸料、快摊铺、快整平、快碾压,摊铺时的熨平板及其它接触沥青混合料的机具要经常加热。在摊铺沥青混合料前,对接茬处己被压实的沥青层进行预热,沥青混合料摊铺后,在接茬处用热夯夯实,热烙铁熨平,并使压路机沿接茬加强碾压。C、雨季施工时,注意气象预报,加强工地现场与拌合厂联系,现场缩短施工路段,各工序要紧密衔接。运料汽车和工地备有防雨设施,并做好基层及路肩的排水工作。下承层潮湿时,不能摊铺沥青沥青混合料,对未经压实即遭雨淋的沥青混合料,要全部清除,更换新料。d、熨平板加热:每天开始施工前或停工后再工作时,对熨平板进行加热,不低于65C,即使夏季热天也如此。但加热熨平板不可火力过猛,以防过热。过热除了易使板本身变形和加速磨损外,还会使铺层表面烫出沥青胶浆和拉沟。因此,一旦发现此种现象立即停止加热。在连续摊铺过程中,当熨平板己充分受热时,暂停对其加热。e、摊铺机供料机构操作摊铺机刮板输送器的运转速度及闸门的开启度共同影响向摊铺室的供料量。摊铺室内最恰当的混合料量是料堆的高度平齐于或略高于螺旋摊铺器的轴心线,即稍微看见螺旋叶片或刚盖住叶片为度,堆料高度沿螺旋全长一致,因此,要求螺旋的转速配合恰当。闸门的最佳开度,在保证摊铺室内混合料处于上述的正确料堆高度状态下,使刮板输送器和螺旋摊铺器在全部工作时间内都能不停歇地持续工作。最好使它的运转时间占其全部工作时间的8090%。为了保持摊铺室内混合料高度经常处于标准状态,最好的办法就是采用闸门自控系统。自控供料系统供料,要求运输车辆对摊铺机有足够的持续供料量,使摊铺机能顺次地连续顶推车辆卸料及摊铺作业。f、摊铺方式:采用两台摊铺机成梯队作业进行联合摊铺,相邻两幅的摊铺有5-10cm左右宽度的摊铺重叠,相邻两台摊铺机相距10-30m,且不造成前面摊铺的混合料冷却,g、接茬处理纵向接茬:两条摊铺带相接处,有一部分搭接,才能保证该处与其它部分具有相同的厚度,搭接的前后一致。热接茬施工是在使用两台摊铺机梯队作业时采用的,此时两条毗邻摊铺带的混合料都还处于压实前的热状态,所以纵向接茬易于处理,且连接强度较好。毗邻摊铺带的搭接宽度约5IOcmo摊铺带的边缘保持齐整,要求机械在直线上和弯道上行驶始终保持正确位置。为此,可沿摊铺带一侧敷设一根导线,并在机械上安置一根带链条的悬杆,驾使员只要注视所悬链条对准导向线行驶即可。横向接茬:处理好横向接茬的一个基本原则是,要将第一条摊铺带的尽头边缘锯成垂直面,并与纵向边缘成直角。在预定摊铺段的末端,先撒一薄层砂带,再摊铺混合料,待混合料稍冷却后用切割机将撒砂部分整齐切割后取走,用拖布吸走多余的冷却水,待完全干燥后在端部洒粘层沥青接着摊铺。横向接缝的碾压,先用双钢轮压路机进行横向碾压。碾压带的外侧就放置供压路机行驶的垫木,碾压时压路机位于己压实的混合料层上,伸入新铺层的宽度为15cm。然后每压一遍向新铺混合料移动15-20cm,直至全部在新铺层上为止,再改为纵向碾压。h、沥青混合料的压实及成型压实程序分为初压、复压和终压三道工序。初压的目的是整平和稳定混合料,同时为复压创造有利条件,是压实的基础,因此要注意压实的平整性;复压的目的是紧密衔接,且一般采用重型压路机;终压的目的是消除轮迹,最后形成平整的压实面,因此这道工序不采用重型压路机在高温下完成,否则,会影响平整度。为保证压实表面的平整、密实及外形规则,碾压作业按压实程序的要求进行,并对未压实的边角辅以小型机具压实。初压时自重IIt以上双钢轮双振动压路机(关闭振动装置)压两遍,初压温度不低于130C,初压后检查平整度,路拱,必要时予以修整。如在碾压时出现推移,可等温度稍低后再压;如出现横向裂纹,检查原因及时采取措施纠正。复压时用自重Ut以上双钢轮振动压路机进行,碾压46遍至稳定和无明显轮迹,复压温度为100120C。终压时用自重11t以上双轮双振动压路机(关闭振动装置)碾压2遍,终压温度不低于70。压实方式:碾压时压路机由路边压向路中,始终保持压实后的材料作为支承边。双轮压路机每次重叠宜为30cm0碾压速度:初压时用1.52.0km/h;复压时钢轮用2.53.5kmh,轮胎用3.54.5km/h,振动46km/h;终压时钢轮用2.53.5km/h,振动(不加振)23km/ho碾压过程:在碾压过程中,为了保持正常的碾压温度范围,每完成一遍重叠碾压,压路机就要向摊铺机靠近一些,变更碾压道时,在碾压区内较冷的一端,并在停止压路机振动的情况下进行。碾压中,确保压路机滚轮湿润,以免粘附沥青混合料,有时可采用间歇喷水,但要防止用水量过大,以免使混合料表面冷却。压路机不在新铺混合料上转向、调头、左右移动位置或突然刹车和从碾压完毕的路段进出。碾压后的路面在冷却前,任何机械不在路面上停放,并防止矿料、杂物、油料等落在新铺路面上。路面压实完成最少12小时后才能开放交通。压实完成后的最低干密度不得小于马歇尔试验确定的最大干密度的96%。接茬处的碾压:横向碾压开始时,使压路机轮宽的1020cm置于新铺的沥青混合料上碾压,然后逐渐横移直到整个滚轮进入新铺层上,然后进行正常的纵向碾压。纵向接茬碾压,热料层相接(梯队作业时)先压实离中心热接茬两边大约为20Cm以外的地方,最后压实中间剩下来的一窄条混合料。这样,材料就不可能从旁边挤出,并形成良好的结合。压实质量的检测:压实质量的检测根据有关文件(技术规范)的规定及要求进行。主要检测项目有压实度、厚度、平整度、横坡度,且表现密实均匀。厚度和压实度通过钻取芯样的办法来检测。核子密度仪作为辅助检测。平整度用3m直尺量测,横坡度用水准仪量测。、施工质量控制a、质量控制内容沥青混凝土路面施工质量控制包括所有材料的质量检验、修筑试验段、施工过程中的质量控制和工序间的检查验收。在施工中,逐班抽样检查时,做针入度、软化点、延度三项试验。b、施工质量控制在施工过程中,由专职的质量检测机构负责施工质量检查与试验。在施工过程中,按上表的内容、频率及质量标准,进行检验,当检测结果达不到规定要求时追加检测数量,查找原因,做出处理。沥青混合料拌合厂,对拌合均匀性、拌合温度、出厂温度及各个料仓的用量进行检查,取样进行马歇尔试验、检测混合料的矿料级配和沥青用量。混合料铺筑现场对混合料质量进行观测,并随时检查厚度、压实度和平整度,并逐个断面测定成型尺寸。施工厚度质量控制,除在摊铺及压实时量取,并测量钻孔试件厚度外,还应校验出每一天的沥青混合料总量与实际铺筑的面积计算出的平均厚度。施工压实度的检查以钻孔法为准。用核子密度仪检查时,通过与钻孔密度的标定关系进行换算,并增加检测次数。施工过程中,钻孔的试件编号贴上标签予以保存,以备工程交工验收时使用、质量检测结果,按20Om为单位整理成表,连同原始记录一起及时反馈给主管部门。当发现异常时,停止施工,分析原因,找出影响因素,采取措施,经监理工程师同意后,方可复工。施工关键工序或重要部位,拍摄照片或进行录像,作为实态记录及保存资料的一部分。1.3.2.2、路面上面层施工本标段路面设70mm厚中粒式沥青碎上面层,采用购买成品沥青碎混合料,用15t自卸汽车运输,用2台7.5m幅宽沥青摊铺机摊铺,初压采用10t双钢轮压路机静压,复压采用13t双钢轮压路机振动碾压,稍冷却后以13t双钢轮压路机静压一遍。、沥青碎的购置:必须要选择有资质的正规厂家,对所用材料要有检验、试验报告单。生产的沥青碎必须符合设计及规范的要求。沥青硅试验路段在正式开工前至少14天,在监理工程师批准的路段上试铺不少于50m试验路段,并在监理工程师监督下进行试验路段的铺筑。试验路段开工前,提供关于计划用于试验路段的、并相同于主体工程使用的原材料和混合料组成设计,以及拌合、摊铺、碾压机械一览表和施工组织、工艺流程计划、试验方案的详细书面说明,并报请监理工程师批准。沥青碎摊铺、压实冷却后,按JTJO52-2000的标准方法进行密实度、厚度检验;经试验合格,可作为主体工程施工的依据。、上面层试验段试铺a、根据沥青路面各种施工机械相匹配的原则,确定合理的施工机械,机械数量及组合方式。b、通过试铺确定拌合机为保证施工,必须保持的上料速度、拌合数量与时间、拌合温度等操作工艺。c、按规范验证配合比设计结果。试拌试铺后,用生产拌合的混合料进行试验验证油石比、矿料级配和车辙试验、稳定度、高温稳定性、水稳定性、通水性、表面构造深度,最终确定生产标准配合比。d、通过试铺确定:摊铺机的摊铺温度、摊铺速度、摊铺宽度、自动找平方式等操作工艺;压路机的压实顺序、碾压温度、碾压速度及碾压遍数等压实工艺;以及确定松铺系数、接缝方法等。e、建立用钻孔法及核子密度仪法测定密度的对比关系,确定沥青碎的压实标准密度与碾压遍数的关系。f、确定施工生产及作业段的长度,制定施工进度计划,以及全面检查材料及施工质量。g、确定施工组织及管理体系、人员、通讯联络及指挥方、修筑试验段的目的研究合适的拌合时间与温度;摊铺温度与速度;压实机械的合理组合、压实温度及压实方法;松铺系数;合适的作业长度。在铺筑试验段中,抽样检测混合料的沥青含量、矿料级配、稳定度、流值、空隙率、饱合度、密实度等。沥青混合料压实冷却后,按标准方法进行密实度、厚度的抽检;优化拌合、运输、摊铺、碾压等施工机械设备的组合和工序衔接;提出混合料生产配合比;明确人员的岗位职责;最后提出标准的施工方法。、施工准备:在上面层施工前,首先对下面层进行清理及必要的修补。用水平仪测定标高,根据标高值设置挂线标准桩,控制摊铺厚度和面层标高,放样时计入松铺系数。、沥青碎运输:采用15t自卸汽车运输,自卸车箱底板和侧板涂抹一层隔离剂,并排除游离余液。混合料在运输过程中加盖蓬布,防止混合料表面结硬。沥青碎摊铺与碾压a、摊铺采用2台摊铺机梯队联合摊铺,两台摊铺机前后距离保持在Iom左右,不能相距太远,以免造成热接缝变成冷结缝。b、混合料摊铺时在行车道两侧设置挡板,以减少切除、压实混合料的工作量。c、碾压是沥青碎施工的关键工艺,对上面层质量影响很大,施工中通过试验段施工,掌握并控制好压实工艺。d、初压采用Iot双钢轮压路机紧跟在摊铺机后静压12遍,复压采用15t双钢轮压路机振动碾压23遍,最后采用幅宽2.13m的双钢轮压路机静压一遍。e、沥青碎在高温下碾压成型,终压温度不低于130,开放交通温度不高于60。f、接缝处理采用2台摊铺机联合摊铺,两台摊铺机前后距离IOm左右,前后两台摊铺机轨道重叠50100nun,不留纵缝,施工中若出现纵缝压实后将边部切除。混合料路面铺筑期间,当需要暂停施工时,上面层横缝采用平接缝,在当天施工结束后切割、清扫、成缝。接续摊铺前先用直尺检查接缝处已压实的路面,如果不平整、厚度不符合要求时,切除后再摊铺新的混合料。横向缝接续施工前涂刷粘层油并用熨平板预热。重新开始摊铺前,在摊铺机的整平板下放置起始垫板;垫板的厚度等于混合料松铺厚度与压实路面厚度之差,其长度超过整平板的前后边距。横向接缝处摊铺混合料后先清缝,然后检查新摊铺的混合料松铺厚度是否合适。清缝时不向新铺混合料方向过分推舌卜横向接缝碾压时按垂直车道方向沿接缝进行,并在路面纵向边处放置支承木板,其长度足够压路机驶离碾压区。、施工质量控制a、沥青碎的各种集料均符合设计及规范相应的要求。b、沥青碎混合料级配及各项技术指标达到规范要求。c、拌合后混合料均匀一致,无花白,无离析和结团现象。d、碎碾压后达到规定的压实度要求。
