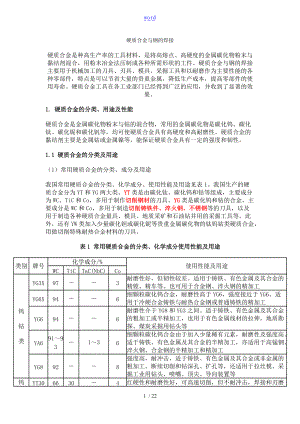

    硬质合金与钢的焊接.doc

    word硬质合金与钢的焊接硬质合金是种高生产率的工具材料,是将高熔点、高硬度的金属碳化物粉末与黏结剂混合,用粉末冶金法压制成各种所需形状的工件。硬质合金与钢的焊接主要用于机械加工的刀具、刃具、模具、采掘工具和以耐磨作为主要性能的各种零部件,特点是可以节省大量的贵重金属,降低生产成本,提高零部件的使用寿命。硬质合金工具在各工业部门已经得到广泛的应用,并收到了显著的效果。1. 硬质合金的分类、用途及性能硬质合金是金属碳化物粉末与钴的混合物,常用的金属碳化物是碳化钨、碳化钛、碳化铌和碳化钒等,均可使硬质合金具有高硬度和高耐磨性。硬质合金的黏结剂主要是金属钴或金属镍等,能保证硬质合金具有一定的强度和韧性。1.1 硬质合金的分类及用途(1)常用硬质合金的分类、成分及用途我国常用硬质合金的分类、化学成分、使用性能及用途见表1。我国生产的硬质合金分为YT和YG两大类。YT类是由碳化钛、碳化钨和钴等组成,主要成分为WC、TiC和Co,多用于制作切削钢材的刀具。YG类是碳化钨和钴的合金,主要成分是WC和Co,多用于制造切削铸铁件、淬火钢、不锈钢等的刀具,以及用于制造各种硬质合金量具、模具、地质采矿和石油钻井用的采掘工具等。此外,还有YW类加入少量碳化钽或碳化铌等贵重金属碳化物的钛钨钴类硬质合金,用做切削特殊耐热合金材料的刀具。表1 常用硬质合金的分类、化学成分使用性能及用途类别牌号化学成分/%使用性能及用途WCTiCTaC(NbC)Co钨钴类YG3X973耐磨性好,但韧性较差。适用于铸铁、有色金属及其合金的精镗、精车等。也可用于合金钢、淬火钢的精加工YG6X946细颗粒碳化钨合金,耐磨性高于YG6,强度接近于YG6。适用于冷硬合金铸铁与耐热合金钢或普通铸铁的精加工YG6946耐磨性介于YG8和YG3之间。适于铸铁、有色金属及其合金的粗加工或半精加工,也用于有色金属线材的拉伸,地质勘探、煤炭采掘用钻头等YA69193136细颗粒碳化钨合金由于加入少量稀有元素,耐磨性及强度高。适于铸铁、有色金属及其合金的半精加工,亦适用于高锰钢、淬火钢、合金钢的半精加工和精加工YG8928强度高,耐冲击,适于铸铁、有色金属及其合金或非金属的粗加工、断续切削和钻深孔、扩孔等,还适用于拉丝模、采掘工业用钻头、喷嘴、顶尖、导向装置等钨钴钛类YT3066304红硬性和耐磨性好,可高速切削,但不耐冲击,焊接和刃磨时应加倍小心。适于碳钢和合金钢的精加工,如小断面精车、精镗、精扩及淬火钢的精车YT1579156耐磨性优于YT5和YT14,但强度和抗冲击性较差。适于钢材的半精加工和精加工,如精车和半精车、精铣和半精铣、扩孔等YT1478148强度高,抗冲击性好,耐磨性略低于YT15。适于钢材的粗加工和半精加工,如不平整断面和连续切削时的粗车,间断切削时的半精车,连续面的粗铣,铸孔的扩钻等YT585510在钨钴钛合金中强度最高,但耐磨性较差。适用于碳钢或合金钢的粗加工及断续切削,如粗车、粗刨、粗铣及钻孔等通用类YW184646红硬性较好,能承受一定的冲击负荷,是一种通用性较好的合金。适用于耐热钢、高锰钢、不锈钢等难加工钢材和铸铁的加工YW282648耐磨性低于YW1,但强度高且能耐较大的冲击负荷。适用于耐热钢、高锰钢、不锈钢及高合金钢等特殊难加工钢材的粗加工和半精加工,也可用于铸铁的加工(2)用于各类工具的硬质合金另一种分类方法是将用于切削、采掘等用途的各类硬质合金分为金属陶瓷硬质合金和钢结硬质合金两类。 金属陶瓷硬质合金 将难熔的金属碳化物粉末(如WC、TiC等)和黏结剂(如Co、Ni等)混合,加压成形,经烧结而成的粉末冶金材料。例如生产中应用最广泛的钨钴类硬质合金(YG3、YG6、YG8等)和钨钴钛类硬质合金(YT5、YT15、YT30等)。这类硬质合金的刀具耐高温、耐磨损,广泛用于制造量具、模具,也用于制造钎头、钻头等。 钢结硬质合金 以一种或几种碳化物(如TiC、WC等)为硬化相,以合金钢(如高速钢、铬钼钢等)粉末为黏结剂,经配料、混料、压制和烧结而成的粉末冶金材料。这是一种新型的工具材料,可分为如下两种。a.高速钢结硬质合金 含TiC为35%,含高速钢的质量分数为65%,经淬火回火后的硬度为HRC6973。b.铬钼钢结硬质合金 含WC为50%,含铬钼钢的质量分数为50%。钢结硬质合金广泛用于制造各种形状复杂的刀具,如机械加工中常用的麻花钻头、铣刀等,也用于制造高温工作的各种模具、工具和耐磨零件等。1.2 硬质合金的性能常用硬质合金的力学性能和物理性能见表2。表2 常用硬质合金的力学性能和物理性能牌 号硬 度HRA抗弯强度/MPa冲击韧性/J.cm-2弹性模量/.mm-2热导率/J.cm-2.s-1.K-1线膨胀系数/×10-6.K-1YG3X9211004.1YG39112006.86.90.88YG6X9114000.20.794.4YG689.514500.266.36.40.794.5YA6921400YG88915000.256.06.10.754.5YT3092.89000.034.14.00.217.0YT159111505.25.30.336.51YT1490.512000.070.336.21YT589.514005.96.00.636.06YW1921200YW2911350W18Cr4V10.412.6硬质合金的力学性能和物理性能与化学成分之间有以下的变化规律。 硬度 硬质合金的硬度一般在HRA8693之间,并随着硬质合金中含钴量的增加而降低。在YT类硬质合金中,硬度随碳化钛含量的增加而提高。硬质合金的红硬性比较好,只有当使用温度高于500时,硬质才开始降低。但是在10001100的高温下,硬度仍可高达HRA7376。 抗弯强度 常温时硬质合金的抗弯强度在90150MPa之间,并且含钴量越高抗弯强度越高。 冲击韧性 硬质合金的脆性很高,且几乎与温度无关。在高温时,钢的冲击韧性比硬质合金大数百倍。在镶焊硬质合金工具时,不允许对硬质合金刀片做冲击性的压紧。硬质合金的冲击韧性与合金中含钴量有关。含钴量越高,冲击韧性也越高。 热导率 钨钴合金的热导率为0.580.88J/cm.s.,比高速钢约高1倍,而钨钛钴合金的热导率仅为0.170.21J/cm.s.,比高速钢低。硬质合金的热导率随钴含量增加而增加,而钨钛钴合金的热导率随碳化钛的含量增加而降低。 线膨胀系数 硬质合金的线膨胀系数低于高速钢、碳素钢和铜的线膨胀系数。钨钴合金的线膨胀系数比较小,并且随含钴量增加而增加;钨钛钴合金的线膨胀系数比钨钴合金高,且随碳化钛增加而略增。YT类合金与YG类合金相比有更高的硬度、热硬性、抗氧化性、抗腐蚀性,但在抗弯强度、抗压强度和热导率方面,YG类则更好些。在硬质合金中加入TiC对强度影响不太显著,但明显提高了合金的热硬性,在9001000时超过YT类合金。2. 硬质合金的焊接特点硬质合金主要用于制造刀具、量具、模具、采掘工具以及整体刀具等双金属结构。切削部分为硬质合金,基体为碳素钢或低合金钢,通常为中碳钢。这类工件在工作时受到相当大的应力作用,特别是压缩弯曲、冲击或交变载荷,要求接头强度高、质量可靠。硬质合金具有高硬度和耐磨性好的特点,但也存在脆性高、韧性差等缺点。大部分硬质合金工具是用焊接的办法镶嵌在中碳钢或低合金钢基体上使用,焊接工艺与硬质合金的使用性能密切相关,焊接性能的好坏直接影响到硬质合金的使用效果。2.1 一般焊接性特点硬质合金含有较高含量的碳化物和合金元素,虽然可以进行焊接加工,但焊接时容易出现淬硬组织和裂纹。必须采取有效的工艺措施,才能获得满意的焊接接头。目前生产中硬质合金与钢焊接常用的焊接方法有氧乙炔火焰钎焊、真空钎焊、电弧焊、惰性气体保护焊、摩擦焊、等离子弧焊、真空扩散焊和电子束焊等。硬质合金与钢焊接时有如下的特点。 线膨胀系数与钎焊裂纹的关系 硬质合金的尺寸比较小,一般是固定在一个比较厚大的钢支撑材料上使用。钎焊是把硬质合金和基体金属连接在一起的有效焊接方法。硬质合金的线膨胀系数(4.17.0×10-6/)与普通钢的线膨胀系数(12×1061)相比差别很大,硬质合金只有钢的1/31/2左右。加热时硬质合金和钢都自由膨胀,但冷却时钢的收缩量比硬质合金大得多。此时焊缝处于受压力状态,而在硬质合金表面上则承受拉应力。如果残余应力大于硬质合金的抗拉强度时,硬质合金的表面就可能产生裂纹。这是硬质合金钎焊时产生裂纹的最主要原因之一。 硬度与裂纹敏感性的关系 硬质合金的硬度与耐磨性和焊接裂纹敏感性成正比,硬质合金的硬度越高,钎焊时产生裂纹的可能性越大。而且,一般精加工或超精加工所用的硬质合金,在钎焊时容易发生裂纹。根据不同牌号的硬质合金的硬度和强度大小可以判断硬质合金的焊接裂纹敏感性,由差到好的排列顺序如下。YG类 YG3X,YG3,YG4,YG6X,YG6,YG8,YG11,YG15YT类 YT60,YT30,YW1,YT15(YW2),YT14,YT5以上两类硬质合金,从左至右表明硬度和耐磨性逐渐降低,而强度和韧性增加,钎焊裂纹发生的可能性减小。 焊接残余应力的影响 焊接区域的残余应力是一种潜在的危害,尽管焊接后硬质合金工件上不一定能马上发现裂纹,但在随后的刃磨、保管或使用过程中却容易产生裂纹,造成工具报废。当硬质合金的钎焊面积越大时,产生的焊接残余应力越大,发生裂纹的可能性也越大。在焊接硬质合金工具时,必须使焊接残余应力尽量减小。焊接时必须采取措施减小钎焊应力,可采取降低钎焊温度、焊前预热及缓冷、选用塑性好的钎料、加补偿垫片、改进接头结构等措施。钎焊大面积硬质合金时,无论强度高低,均应采取特殊措施,以减小焊接应力和防止裂纹的产生。 氧化问题 硬质合金在空气中加热到800以上时,硬质合金的表面开始氧化,生成疏松的氧化物层,同时伴随有脱碳现象。当加热至9501100时,表面层会发生急剧的氧化,形成的氧化薄膜使硬质合金变脆,降低力学性能。表面氧化层的存在,也降低了焊缝的强度、硬度。在焊接时采取措施尽量减少硬质合金焊接部位的氧化现象,是提高焊接质量的重要措施。2.2 基体材料的选择和槽形设计(1)基体材料的选择硬质合金通常与基体材料连接在一起使用,基体材料的选择主要考虑硬质合金使用时所受载荷的大小。一般载荷的刀具基体材料可用45钢或40Cr钢。需要淬硬的刀体可选用9SiCr钢,因为9SiCr钢焊后淬火用的冷却介质温度比40Cr高,对硬质合金有利。9SiCr钢做小刀体时还可采用空冷或压缩空气气冷的冷却方式,也能使刀杆达到一定硬度。一些受力、受冲击和切削热量大的硬质合金刀具的基体材料,如大龙门刨的刀杆,可用50钢或55钢。高精度硬质合金刀具可用W18Cr4V高速钢做基体材料,焊后采用空冷。由于高速钢的线膨胀系数与硬质合金较接近,焊接应力也较小,刀具寿命也比较高。表3是常用的硬质合金工具刀体材料。表3 硬质合金刀体所用的材料刀具类别刀体名称推荐使用钢号车刀刀杆T7,T8,T9,40Cr,45Cr钻头柄部T8,9CrSi,45Cr,W9Cr4V2,W18Cr4V扩孔钻T8,9CrSi,40Cr,W9Cr4V2,W18Cr4V铰刀T7,9CrSi,40Cr,45Cr,W9Cr4V2,W18Cr4V镶齿装配式铣刀铣刀盘45,50,40Cr硬质合金模具的基体材料只承受轻微载荷时可用45钢制造,受冲击载荷的可用50钢或55钢,冲击较强时可用40Cr或9SiCr。受强烈冲击或反复热振动的模具要用9SiCr,条件特别恶劣或尺寸较大时也可用W18Cr4V,以提高模具的热稳定性和减少钎焊应力。(2)槽形设计钢与硬质合金刀具钎焊质量的好坏还决定于刀槽形状的设计是否合理。硬质合金槽形设计的原则如下。 尽量减少钎焊面,避免采用封闭和半封闭槽形结构,以减少钎焊应力,防止产生裂纹,尽可能采用自由焊槽形,以使钎焊应力降低到最低限度。 焊接前装配硬质合金时应尽量靠硬质合金的自重或靠基体上的凸台、凹槽等部位定位,尽量避免使用夹具固定硬质合金。 设计槽形时应考虑在钎焊过程中便于排渣,避免因焊缝中夹渣而使焊缝强度降低或发生脱焊现象。 钎焊后刀头部分不应黏附过多的焊料,以免刃磨困难,尤其是在设计硬质合金多刃刀具时应特别加以注意。封闭和半封闭刀槽的设计如图1所示。这种刀槽形状增加了焊接面,使硬质合金刀片的焊接应力大大增加,并使应力分布复杂化,容易使硬质合金刀片发生裂纹,降低刀具的使用寿命。较为合理的开口槽的槽形设计如图2所示。这种设计使硬质合金刀片在钎焊时仅受到两个钎焊面的应力,在钎焊时发生裂纹的可能性比封闭或半封闭槽的刀具要小,刀具的使用寿命也较长。硬质合金自由焊刀具的槽形设计如图3所示。这种设计可以减少钎焊面的槽形设计,既能减小应力,避免裂纹产生,又不增加刀槽的加工工序。这种设计使硬质合金刀片与钢质刀体的焊接面减少至一个,而在侧面焊缝处仅留下刀片厚度的30%40%,起到刀片的定位作用。自由焊槽形的设计能使钎焊应力降低到最低限度,可大大减少和防止钎焊裂纹的产生,提高刀具使用寿命10%30%。一些大钎焊面的硬质合金刀具、量具或模具的槽形设计,可以采取开工艺沟的办法使一个大的焊接面分割或几个小块,以减少钎焊应力和避免产生裂纹(见图4)。同时工艺沟还能起到排渣的作用,保证焊缝有足够的强度。工艺沟的宽度和深度可在1.52mm左右,工艺沟的数量可以根据钎焊面的大小确定。硬质合金刀片立焊可以成倍增加硬质合金刀片切削部分的厚度,而且硬质合金的抗压强度无论在常温或高温下都要比钢高得多,能够承受较大的切削力和切削热,能避免产生裂纹或发生崩坍现象。双重刀片叠焊法还可以将两种不同牌号的硬质合金刀片叠焊在一起,如下层焊YG8刀片,上层焊YT15、YT30、YG3X、YG6X等刀片。由于上下两层硬质合金的线膨胀系数比较接近,上层硬质合金刀片在钎焊后不会发生裂纹,而且残余应力很小。矿山采掘用硬质合金工具的使用特点是冲击负荷大、震动大,要求硬质合金片既要焊得牢固,钎焊应力又要小,这样在使用过程中才不会发生硬质合金刀头脱焊和崩刃。在设计这类槽形时要有足够的钎焊面积,保证焊缝有足够的强度,又要考虑尽量减小钎焊应力。当硬质合金块的长度不超过20mm时,槽的宽度Bb+(0.10.15)mm(b为硬质合金宽度)。当硬质合金块的长度大于20mm时,要考虑采用补偿垫片的钎焊办法,在焊缝中夹有一层塑性比较好的金属片,以减小钎焊应力和防止发生裂纹。这时槽形的宽度Bb+2C+(0.150.25)mm(式中C是补偿垫片的厚度)。在浸铜焊或在一些比较特殊条件下的钎焊,为了固定硬质合金刀片或便于使硬质合金定位,可设计带有工艺墙的槽形,并尽量减少工艺墙的厚度和高度,刀片与刀槽之间的配合可参照3级精度中的第二或第三种过渡配合的公差尺寸。装配时用木锤轻轻将硬质合金敲入槽中,钎焊后将工艺墙磨去。槽形加工的表面粗糙度对焊缝强度有较大的影响,粗糙度越低焊缝的强度越高(见表4)。但是粗糙度越低加工越困难。一般在粗糙度Ra6.3左右即可。为了得到外观又薄又均匀的焊缝,硬质合金量具的槽形加工精度应高一些。表4 基体槽形表面粗糙度对焊缝强度的影响槽形加工粗糙度Ra硬质合金基体材料焊料熔 剂焊缝平均剪切强度/MPa刨铣磨25503.26.30.81.6YT15YT15YT1545钢45钢45钢紫铜紫铜紫铜脱水硼砂脱水硼砂脱水硼砂88.3122.1159.83. 硬质合金与钢的钎焊3.1 硬质合金与钢的钎焊特点硬质合金与钢的钎焊方法主要有氧气乙炔火焰钎焊、高频感应钎焊、接触电阻钎焊、浸铜钎焊以及加热炉中钎焊等。(1)常用的钎焊方法 氧气乙炔火焰钎焊 是最常用的钎焊方法之一。硬质合金钎焊可用一般的氧气乙炔设备,不需要增加其他的专用设备。根据氧气乙炔火焰的特点,采用合理的加热方式和选用正确的工艺,能焊出优质的硬质合金工具。氧气乙炔火焰钎焊适用于批量比较小的中小型硬质合金刀具、模具和量具,也适于野外修复损坏的硬质合金采掘工具。氧气乙炔焰的焰心温度高达3000左右,在钎焊加热时应避免用焰心直接喷射硬质合金,以免温度过高产生裂纹。钎焊前先将钎剂、钎料和硬质合金依次放好,用还原火焰在靠近硬质合金的底部基体部分进行预热。当预热温度达到700800钎剂开始熔化时,再从上面加热硬质合金片及周围的焊缝,直到钎料熔化呈晶亮的液态,并沿侧面焊缝渗至表面。此时应抬高火焰,使焰尾继续沿焊缝四周加热,以保持钎焊温度。同时用金属棒拨动刀征沿刀槽往复移动23次,调整并压紧刀片,把多余的钎料及熔渣排出。排渣后,即停止加热并用加压棒在硬质合金顶面的中心部分加压,停留23s,待钎料凝固后,即可送入保温箱或保温介质中保温23h,使之缓慢冷却。缓冷后的刀具,如再经过消除应力的回火处理,能收到更好的效果。回火温度约300,保温6h后随炉冷至室温。 高频感应钎焊 高频感应钎焊是利用频率为600kHz,功率在10100kW之间的高频感应加热电源,产生高频电流。当高频电流穿过感应器时产生高频交变磁场,在感应器中的被焊金属中产生感应电流。高频加热速度很快,可以在很短时间加热到很高的温度,使焊料熔化。高频感应钎焊使用的感应器大多是用直径510mm的紫铜管绕制而成。感应器的几何形状和尺寸选择是否合适,是决定高频感应钎焊的加热速度、温度均匀性、生产效率及钎焊质量的重要因素之一。在焊接前,应根据焊接工具的大小调节高频设备的输出功率,使工件加热速度适中,温度均匀。功率过大易使工件局部过热和钎料熔化不完全,易使硬质合金产生裂纹;功率太小,则加热时间过长,容易造成刀体氧化,影响生产效率。一般焊接加热速度为3060/s,钨钛钴合金的加热速度应为1040/s。高频感应钎焊加热速度快,效率高,操作简单,劳动条件比较好。适用于大批量的自动或半自动钎焊。但是设备投资大,耗电量多。 接触钎焊 是在专门用于钎焊硬质合金刀具的钎焊机或对焊机上进行,焊接变压器的次级线圈电压小于36V,电流在1000A以上。钎焊时将工件夹在两个紫铜电极之间,当次级线圈输出的强大电流通过焊接工件时,利用硬质合金和钢基体之间接触电阻产生的热量作为焊接热源使钎料熔化。接触钎焊常用于钎焊车刀、刨刀等工具。接触钎焊的焊接效率高,焊接一把大截面的硬质合金车刀、刨刀只需45min。在加热过程中断电12次,直到晶亮的液态钎料布满整个焊缝。由于加热时间短,氧化和热变形小,并且操作方便。但是加热过程中电极容易烧伤工件表面,有时也会因电极或硬质合金表面未清理干净,或接触面的电阻过大而无法导电加热。 浸铜钎焊 是将工件的钎焊部分浸入熔化的液态钎料中,利用毛细作用使液态钎料沿工件的焊缝渗入,从而达到钎焊的目的。浸铜焊通常以盐浴炉、焦炭炉或油炉做热源,钎料和钎剂都置于石墨或耐热不锈钢坩埚中加热至液态。这种钎焊方法适用于成批生产各种碛质合金刀具和钻探用的硬质合金钻头等。可以一次加热完成多刃硬质合金刀具的钎焊,有较高的钎焊效率。采用浸铜钎焊的硬质合金多刃刀具要求刀片槽有0.30.4mm深的夹持刀片用的工艺墙,并且刀片与刀片槽配合要好。装配前用四氯化碳仔细清洗刀片和刀槽,用尖片将刀片铆紧,然后在刀具离焊缝2mm外的非焊接面上涂上厚度为13mm的保护涂料层。待阴干后,放入250300的烘箱烘烤30min,即可进行焊接。(2)常用的保护涂料硬质合金钎焊中常用的保护涂料有以下两种。 印刷用的黑色油墨和240号粒度的石英粉,按1:2的比例混合均匀,调成糊状,即可使用。 用Al2O3粉20%,石墨粉80混合均匀后,再与5%的水和50%的水玻璃(模数为1.2,密度为1.6g/cm3)液体调配而成,氧化铝越多,涂层的强度越高。(3)钎焊中应采取的措施当浸铜钎焊的坩埚升温至450550时开始放入钎料,加热至750780时放入硼砂。在加热过程中,硼砂首先熔化,然后是钎料。当钎料熔化后,硼砂浮在钎料上。硼砂既可以防止钎料氧化,又避免了钎料中的金属挥发,并使焊液温度均匀。钎焊前可以用铁丝钎料的温度是否适中。将铁丝插入铜液中再抽出来,若铁丝上均匀地粘上一层薄铜,表明钎料的温度合适,可以进行焊接;如果铁丝上粘的铜太多太厚,表明钎料温度过低;如果铁丝上粘的铜太少,并且铁丝取出后铜液不断地往下滴,表明钎料的温度过高。浸铜钎焊前工件要先进行预热,预热温度为400500,然后再放入硼砂溶液中进行第二次预热,当温度达到700时,即可沉入铜液中浸焊。浸焊的时间随刀具形状和尺寸大小不同而异,按截面最小的尺寸计算,每毫米需12s。为了防止工件表面的涂料脱落,在铜液中浸焊时,不能来回摆动工件。浸焊到规定的时间后,应缓缓提起工件,防止焊料因来不及冷凝而流失。焊接好后,应对工件进行保温缓冷,以减小应力。一些基体需要淬硬的工件,可在加热钎焊的同时进行淬火处理。3.2 硬质合金钎料与钎剂(1)钎料选择对硬质合金钎料的主要要求如下。 钎料应对被钎焊硬质合金和钢基体有良好的润湿能力,保证钎料具有良好的流动性与渗透性。 硬质合金的使用特点之一是有较高的红硬性,所以要保证钎焊焊缝在常温和高温下有足够的强度。 钎料的熔点要尽可能地低,以减小钎焊应力,防止发生裂纹,但钎料的熔点要高于焊缝的工作温度300,以保证刀具在高速切削时能正常工作。 钎料中不应含有低蒸发点的元素,以免在钎焊加热时因钎料中的元素蒸发而影响接头质量或有害于人体健康。硬质合金与钢的钎焊通常用铜基及银基钎料,常用钎料及相配用的钎剂见表5。表5 常用钎料及相配用的钎剂钎    料钎剂及其配方(质量分数)/%型   号熔化温度/B-Cu62ZnB-Cu60ZnMn801B-Cu47ZnMnNiCo(84)900905890905890911855865200(前苏联):硼酐66,硼砂19,氟化钙15YJ-6:硼酸80,硼砂14.5,氟化钙5.5B-Ag45CuZn(HL303)B-Ag50ZnCuCdNi(HL315)660725632688QJ102:脱水氟化钾42,氟硼酸钾23,硼酐35硬质合金与钢钎焊的钎料根据熔点和钎焊温度分为高温钎料、常温钎料和低温钎料三大类。钎焊温度在1000以上的钎料称为高温钎料,如紫铜和106钎料等;中温钎料的钎焊温度在8501000之间,如H62、H68黄铜钎料等;低温钎料是指钎焊温度在650850之间,如B-Ag-1和L-Ag-49等含银钎料。常见的硬质合金与钢钎焊用钎料的成分、性能及使用围见表6。表6 常见的硬质合金与钢钎焊用钎料的成分、性能和使用围钎料名称化 学 成 分 /熔点/使用围CuFeNiMnSiAlZnSnAg铜铁镍合金铜镍合金铜锌镍合金(白铜)727068.712103027.54.21.80.33.0120012201170适于大负荷及切削刃温度在900以下的切削加工电解铜含镍黄铜99.96852710831000适于大负荷及切削刃温度在700以下的切削加工H68黄铜锰黄铜105焊料H62黄铜686058621.21.243237.63838950920909900适于中负荷切削加工,工作温度在600以下者银基焊料106焊料107焊料B-Ag-1L-Ag-49305818155204824.73820160.345804945820970909700615适于镶焊低钴和高钛合金,如YG3,YG2,YG3X及YT30等注:L-Ag-49钎料还含有24%Cd。紫铜钎料的钎焊温度高而焊缝强度低,多用于真空钎焊。纯铜钎料属单相组织,比较容易控制钎焊温度,对各类硬质合金都有良好的润湿能力,塑性好、价格最便宜。紫铜钎焊焊缝的剪切应力在150MPa左右,可在400以下使用。H68黄铜的钎焊温度比紫铜低得多,但因焊缝强度过低,不经常使用。H62黄铜的熔点和钎焊温度比较低,焊缝具有一定的室温强度,是比较常用的硬质合金钎料。一般用于钎焊在中、小负荷条件下使用的硬质合金工具。需要高温强度的焊缝或焊接面较小的情况下,应采用105钎料。L-Ag-49低温银钎料在国外使用比较普遍,因其熔点较低(690710),对硬质合金有较好的润湿性,有钎焊方便和应力小等优点。必要时还可以使用紫铜片做补偿垫片,几乎可以完全消除钎焊应力,避免钎焊裂纹。可用于钎焊一些易裂的硬质合金或一些大钎焊面的硬质合金工具。由于用L-Ag-49银钎料钎焊的工件随着使用温度的提高,焊缝强度迅速下降,所以用L-Ag-49钎料的工件工作温度应限制在200以下。与L-Ag-49银钎料配合使用的钎剂中含有较多的氟化物和氯化物,对焊后清理工作要求较高,否则会因清洗不干净而导致工件表面腐蚀。B-Ag-1钎料是一种超低温银钎料,熔点在600610左右,能使硬质合金接头的残余应力进一步降低,也可用紫铜片做补偿垫片来钎焊一些易裂的工件。由于B-Ag-1银钎料的超低熔点且对碳化钨有良好的润湿性,也适用于金刚石大锯片等某些金刚石工具的钎焊。但B-Ag-1银钎料的价格高、高温强度低,只适宜在低于150的温度下使用。该钎料中镉含量为24%,钎焊温度较高时容易蒸发,有害于人体健康。钎焊时除了必须控制钎焊温度外,还应在钎焊操作处安装排气装置。钎焊后也应注意将工件清洗干净,以免工件腐蚀。(2)钎剂的选择钎剂的作用是使刀杆和硬行焊表面的氧化物还原,使钎料能很好地润湿被钎焊的金属表面。一般钎剂的熔点人低于钎料熔点100以上,并有较好的流动性和较低的黏度。钎焊加热过程中熔化了的钎剂能保护钎料和钎焊面,同时起到对氧化物的还原作用。常用硬质合金与钢钎焊用钎剂的化学成分和适用围见表7。表7 常用硬质合金与钢钎焊钎剂的化学成分和适用围Na2B4O7B2O3H2B4O7KFLiCl2NaF/CaF2适用围100适于熔点在850以上的硬焊料焊接7030适于熔点在1000以下的焊料焊接用8515适用于高碳化钛类硬质合金焊接8020适于熔点在1000以下的焊料焊接用55152010适于高碳化钛硬质合金焊接用603010适于钨钴和钨钛钴类硬质合金焊接用701020适于钨钛钴类硬质合金焊接用503515适用于低温银焊料7030适用于低温银焊料硼砂是硬质合金与钢钎焊时最常用的钎剂,使用中应注意各种硼砂的适用围。 工业硼砂(生硼砂) 在使用前应先进行脱水处理,因为工业硼砂含有10份结晶水(Na2B4O7.10H2O),再加上在空气中吸收了大量水分,在钎焊加热过程中会产生大量泡沫,不但使钎焊操作困难,而且也影响焊缝的质量,最好不采用。 脱水硼砂(Na2B4O7) 可用于钎焊各种牌号的硬质合金工作,钎焊温度围在8501150左右,适合用为紫铜、黄铜、Cu-Zn钎料、银钎料等的钎焊熔剂,但不适于熔点低于800的钎料钎焊。脱水硼砂存放时必须注意防潮,若受潮应烘干后再使用。硼砂的脱水处理是将工业硼砂盛在钢制坩埚,将坩埚放入850的电阻炉或焦炭炉加热,加热过程中坩埚的硼砂冒出大量的白色泡沫。随着加热温度的升高,泡沫逐渐减少,直至泡沫消失。等硼砂全部融化成液体时即可停止加热,将坩埚绿色透明的液态硼砂倒在铁盒,冷却后即自动裂碎成绿色玻璃状碎块。脱水后的硼砂颜色与熔炼时间长短有关,熔炼时间越长硼砂的颜色越深,但对钎焊的质量没有影响。将熔炼后的硼砂块捣碎,用6080目筛子过筛后装入瓶待用。 脱水硼砂(85%90%)+氟化钾(10%15%)的混合熔剂 主要用于YT60、YT30等牌号硬质合金的钎焊。因氟化钾有毒性,钎焊时在加热设备附近必须装有强力通风设备,及时将有害气体排出。氟化物和氯化物有较强的吸水性,在配制含有氟化物和氯化物的熔剂时,也应进行脱水处理。脱水是氟化物和氯化物放在陶瓷或不锈钢的坩埚中加热至270左右,保温34h,直到不冒烟为止。脱水后的氟化物和氯化物应储存在密闭的玻璃容器。在使用含氟化物或氯化物的熔剂时应注意通风,及时排除有害气体。钎焊后及时清洗焊件,以免残余的熔剂腐蚀焊缝和基体金属。大多数钎剂都容易吸潮,要注意密封保存,做到随用随取。也可以钎剂预先调制成糊状,糊状熔剂是将配制好的钎剂加少量酒精、松香油、凡士林油等调成糊状,涂抹在待焊的工件表面。使用低温银钎料时,也可用水将钎剂调成糊状使用,糊状钎剂应现用现配。3.3 硬质合金与钢的钎焊工艺(1)焊前准备 焊前应先检查硬质合金是否有裂纹、弯曲或凸凹不平等缺陷。钎焊面必须平整,如果是球形或矩形的硬质合金钎焊面也应符合一定的几何形状,保证合金与基体之间有良好的接触,才能保证钎焊质量。 对硬质合金进行喷砂处理,没有喷砂设备的情况下,可用手拿住硬质合金,在旋转着的绿色碳化硅砂轮上磨去钎焊面上的氧化层和黑色牌号字母。如不去除硬质合金钎焊面上的氧化层,钎料不易润湿硬质合金。经验证明,钎焊面上若有氧化层或黑色牌号字母,应进行喷砂处理,否则钎料不易润湿硬质合金,钎缝中仍会出现明显的黑色字母,使钎焊面积减少,发生脱焊现象。 在清理硬质合金钎焊面时,最好不用化学机械研磨或电解磨削等方法处理,因为它们都是靠腐蚀硬质合金表面层的黏结剂(钴)来加快研磨或提高磨削效率的,而硬质合金表面的钴被腐蚀掉后,钎料就很难再润湿硬质合金,容易造成脱焊现象。特殊情况下,硬质合金钎焊面必须用上述方法或电火花线切割处理时,可将处理后的硬质合金再进行喷砂处理或用碳化硅砂轮磨去表面层。喷砂后的硬质合金可用汽油、酒精清洗,以去除油污。 钎焊前应仔细检查钢基体上的槽形是否合理,尤其是对易裂牌号的硬质合金和大钎焊面的硬质合金工件,更应严格要求。刀槽也进行喷砂处理和清洗去除油污。清洗量大时,可采用碱性溶液煮沸1015min。高频或浸铜钎焊的多刃刀具及复杂量具,最好用饱和硼砂水溶液煮沸2030min,取出烘干后再进行焊接。 钎料使用前用酒精或汽油擦净,并根据钎焊面裁剪成形。钎焊一般硬质合金刀具或模具时,钎料厚度0.40.5mm左右比较合适,大小与钎焊面相似即可。当用焦炭炉加热时,钎料可适当增加。在钎焊硬质合金多刃刀具、量具等工件时,应尽量缩小钎焊片的面积,一般可将钎料片剪成钎焊面的1/2左右,当钎焊技术熟练时,可将钎料片减少至钎焊面的1/3或更小。减少钎料可使焊后工件外形美观、刃磨更方便。(2)钎焊过程硬质合金工具的钎焊工艺是否正确对焊接质量有至关重要的作用。加热速度对焊接质量有明显的影响。快速加热会使硬质合金片产生裂纹和温度不均;但加热过慢,又会引起表面氧化,使接头强度降低。部分硬质合金焊接时允许的加热速度见表8。表8 部分硬质合金焊接时允许的加热速度硬质合金片长度/mmYG8YT5YT15YT30焊接时允许的加热速度/·s-120以下2040801002030608015205060121530401012    焊接硬质合金工具时,均匀加热刀杆和硬质合金片是保证焊接质量的基本条件之一。如果硬质合金片加热温度高于刀杆,熔化后的钎料润湿了硬质合金片而不能润湿刀杆,接头强度就会降低,在沿焊层剪切合金片时,钎料不破坏,而随合金片脱开。在焊层上还可看到刀杆支撑面铣刀痕迹。如加热速度过快,刀杆温度高于合金片时,会出现相反的现象。钎剂、钎料和硬质合金安放顺序和相互位置对钎焊质量有直接的影响。正确的安放方法是:将钎料放在刀槽上,撒上钎剂,再放硬质合金,在硬质合金顶面沿侧面焊缝处再撒上一层钎剂。这样在钎焊时便于掌握钎焊温度,减少焊缝外黏附的多余钎料。硬质合金与钢氧乙炔钎焊的操作技术要点如下。 为了防止硬质合金刀片在钎焊过程中脱碳或过烧,要选用碳化焰。 钎焊温度1000左右为宜,即硬质合金刀片加热呈亮红色。如果刀片呈暗红色或白亮色时不能钎焊,因为前者温度过低,后者温度过高,已出现过烧现象。 焊炬由左向右、由右向左、由上向下反复对刀体进行加热,使刀体和刀片受热均匀一致。 钎焊时焊嘴与刀杆的间距约为50mm,焊嘴与刀杆端倾斜角度为110º,这样可保证有效地利用火焰热量和加热平衡。钎焊过程中,要使火焰始终覆盖在整个钎焊部位,使之与空气隔离,以防止氧化或产生气孔。 钎焊速度应按刀片的大小来确定。钎焊40钢与YT15硬质合金车刀应尽量在1min完成,这样能有效地防止硬质合金过烧或脱碳。 钎焊之后,需用火焰对刀片部位进行加热,然后慢慢地将焊嘴离开,使焊件缓慢冷却,以防止裂纹。钎焊过程中要正确地控制工件的钎焊温度。钎焊温度过高,会造成焊缝氧化和含锌钎料中锌元素的蒸发;钎焊温度过低,焊缝会因钎料的流动性不好而偏厚,焊缝有大量的气孔和夹渣,这是造成脱焊的主要原因。钎焊温度应比钎料熔点高3050,这时钎料的流动性、渗透性好,易于渗透布满整个焊缝。钎料熔化后用紫铜加压棒将硬质合金沿槽窝往复移动23次,以排除
