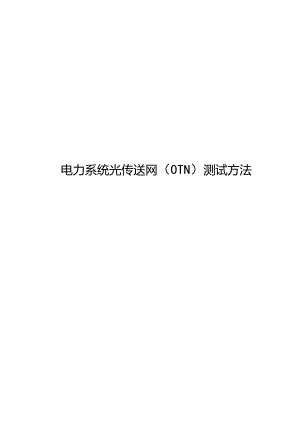

2023电力系统光传送网（OTN）测试方法.docx

电力系统光传送网（OTN）测试方法目次前言错误!未定义书签.引言错误!未定义书签.2规范性引用文件13术语和定义14缩略语25系统参考点定义35. JOTN终端复用设备36. 2OTN电交又设备47. 3OTN光交叉设备47.4 OTN光电混合交叉设备57.5 OTN光网元（ONE）5检测条件68. 1检测环境条件66.2仪器设备66.3注意事项67设备性能测试6工不客户侧接口测试67.2线路侧接口测试97.3光放大器指标测试1274合波器指标测试147.5分波器指标测试157.6OSC光监控通道测试167.7设备交又容量和颗粒167.8业务时延，n7.9开销和维护信号测试187.10抖动测试187.11色散补偿模块测试187.12以太网性能测试197.13OTNOSU测试208设备功能测试208.1基于ODLIk的业务调度功能208.2ODUk单独复用（映射）功能218.3ODUk与ODUj混合复用（映射）功能218.4业务接入能力测试228.5FICXE链路透传229网络保护测试239.1线性保护239*2M；l"J彳呆*+*+*279.3多层保护2710长距传输系统性能测试2810.1MPI-S单通路发送功率及功率差2910.2 MPl-S/S'总发送功率3010.3 MPI-R单通路接收功率及功率差3010.4 MPI-RR'总接收功率3110. 5MPI-R/Rn单通路OSNR3111. 6jxOSNRd弋r,+*.,，*+*3212. 7跨段损耗3310. 8业务长期性能3311. 9以太业务系统性能3312. 10自动功率均衡3310. 11系统抖动3411. 12抗RSOP扰偏性能测试34M设备可靠性测试3812. 1电源1+1保护3811.2 交叉单元保护3811.3 Tu，*,+.*,*+,*+.,*，+*3811.4 主控保护单元3912网络管理测试3912. 1网管系统一般要求功能验证3912.1 网元管理功能验证3912.2 子网管理功能验证3912.3 DCN管理功能验证3912.4 北向接口3913网管安全测试3913. 1用户管理4013.2日志管理4014控制平面测试（可选）4014. 1控制平面连接管理功能4014.2路由功能40143自动发现和链路管理功能验证4014.4基于控制平面的保护恢复测试4015互联互通测试4015. 1基于OTUk互联的业务互通测试4016时间同步测试4316. 1时间接口功能测试4316.1 PTP基本功能测试4416.2 PTP性能测试4617频率同步测试4717. 1定时输入/输出功能验证4717.1 定时源优先级选择功能验证4817.2 频率准确度4817.3 牵引入/牵引出范围4917.4 设备漂移/抖动产生4917.5 网络漂移/抖动产生491.1 7保持特性5018功耗测试5019电磁兼容性能测试501.2 性能判据501.3 电源变化抗扰度试验501.4 静电抗扰度试验501.5 浪涌（冲击）抗扰度试验5019. 5电快速瞬变脉冲群抗扰性试验5120. 6射频辐射抗扰度试验5119. 7射频传导骚扰抗扰度试验5120检验规则5120. 1检验分类5121. 2检验项目5121标志和随行文件5522. 1标志5521,2随行文件5522包装、运输和贮存5523. 1包装5524. 2运输5622. 3贮存56附表A（资料性）北向接口支持功能项列表57附表B（规范性）测试仪表60电力系统光传送网（OTN）测试方法1范围本文件规定了电力系统光传送网（OTN）的测试方法，包括设备性能测试、设备功能测试、网络保护测试、长距离系统性能测试、设备可靠性测试、网络管理测试、网管安全测试、控制平面测试、互联互通测试、时间和频率同步测试、功耗测试、电磁兼容性能测试、检测规则、标志和随行文件、包装、运输和贮存。本文件适用于电力行业应用的OTN终端复用设备和OTN交叉连接设备的测试，据设备功能可分为基础型、OSU综合业务接入OTN设备、分组增强型OTN设备。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件,仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 17626.2GB/T 17626.3GB/T 17626.4GB/T 17626.5GB/T 17626.6电磁兼容试验和测量技术 电磁兼容试验和测量技术 电磁兼容试验和测量技术 电磁兼容试验和测量技术 电磁兼容试验和测量技术静电放电抗扰度试验射频电磁场辐射抗扰度试验电快速瞬变脉冲群抗扰度试验浪涌（冲击）抗扰度试验射频场感应的传导骚扰抗扰度GB/T17626.29电磁兼容试验和测量技术直流电源输入端口电压暂降、短时中断和电压变化的抗扰度试验Y D/T1462光传送网（OTN）接口Y D/T19602009NXIOGbitS超长距离波分复用（WDM）系统技术要求Y D/T21482010光传送网（OTN）测试方法Y D/T2397-2012分组传送网（PTN）设备技术要求Y D/T24852013NXlOOGbitZs光波分复用（WDM）系统技术要求YD/T37832020NX400Gbs光波分复用（WDM）系统技术要求DL/T1509-XXXX电力系统光传送网（OTN）技术要求ITUTG.709/Y.1331光传送网（OTN）的网络接口（InterfaCeSfortheopticaltransportnetwork）ITUTG.798光传输网络层设备功能块的特性(CharaCteriStiCSofopticaltransportnetworkhierarchyequipmentfunctionalblocks)ITUTG.8262同步以太网设备子钟的定时特性(EEC)(TimingcharacteristicsofasynchronousEthernetequipmentslaveclock)IEEE1588网络测量和控制系统用精密时钟同步协议标准(APrecisionClockSynchronizationProtocolforNetworkedMeasurementandControlSystems)3术语和定义DL/T1509界定的以及下列术语和定义适用于本文件。3.1掺钥光纤放大器Erbiurn-DopedFiberAmpIifier(EDFA)一种在光纤中掺有稀土元素饵,利用泵浦源激发的饵离子能级跃迁,使通过的光信号放大的光器件。当放大器通过外部光源泵浦时，可以放大特定波长范围的光信号。3. 2光信噪比OPtiCalSignalNoiseRatio(OSNR)在光有效带宽内，光信号功率和噪声功率的比值。4. 3眼图eyediagram一系列数字信号在示波器上累积而显示的图形。4缩略语下列缩略语适用于本文件。1PPS：秒脉冲(1PulsePerSecond)AIS：告警指示信号(AlarmIndicationSignal)APS：自动保护倒换(AutomaticProtectionSwitching)ASON：自动交换光网络(AutomaticallySwitchedOpticalNetwork)BC：边界时钟(BoundaryClock)DCN：数据通信网(DataCommunicationNetwork)DEG：(性能)劣化(Degraded)ERPS：以太环网保护倒换(EthCrnetRingProtectionSwitching)FC：光纤通道(FibreChannel)FE;快速以太网(FastEthernet)FEC：前向误码纠错(FOrWardErrorCorrection)GE：千兆以太网(GigabitEthernet)1.CK：锁定指示信号(Locked)1.OF：帧丢失(LoSSofFrame)1.OS：信号丢失(LOSSofSignal)NE:网络单元(NOtWOrkElement)OA：光放大器(OpticalAmplifier)OChSPRingAPS：光通道自动交换共享保护环(OPtiCaIchannelwithfullfunctionalitySharedPi'otectionRingAutomaticProtectionSwitching)OCI：断开连接指示(OPenConnectionIndication)OCP：光通道保护(OpticalChannelProtection)ODU：光通路数据单元(OpticalChannelDataUnit)ODUPM：光通路数据单元通道监测(OpticalChannelDataUnitPathMonitoring)ODUk：光通路数据单元k(OpticalChannelDataUnit-k)ODUkSNCP：光通路数据单元k子网连接保护(OPtiCalChannelDataUnit-kSub-networkConnectionProtection)ODUkSPRing：光通路数据单元k共享保护环(OpticalChannelDataUnitkSharedProtectionRing)ODUkp：端到端光通路(OpticalChannelDataUnitkPath)OSU：光业务单元（OpticalOTM：光传送模块（OpticalService Unit) Transport Module) Transport Network) Trannsform Unit)TransportProtocol)OLP：光线路保护(OpticalLineProtection)OMS：光复用段(OpticalMultiplexSection)OMSP：光复用段保护(OpticalMultiplexSectionProtection)ONE：光网元(OpticalNetworkElement)OPU：光通路净荷单元(OpticalChannelPayloadUnit)OPUk：光通路净荷单元k(OpticalChannelPayloadUnitk)OSC：光监控信道(OpticalSupervisoryChannel)OSNR：光信噪比(OpticalSignaHto-NoiseRatio)OTN：光传送网络（OpticalOTU:波长转换器（OpticalOTUk：完全标准化光通路传送单元k(CompletelystandardizedOpticalChannelUnitk)PA：预放大器(Pre-Aainplifier)PM：通道监测(PathMonitoring)PRBS：伪随机码(Pseudo-RandomBinarySequence)PTP：精确时间协议(PrecisionTimeProtocol)QoS：服务质量(QualityofService)RS：再生段(RegeneratorSection)RSOP：偏振态旋转(ROtatiOnofStateofPolarization)SD：信号性能劣化(SignalDegrade)SDH：同步数字体系(SynchronousDigitalHierarchy)SF：信号失效(SignalFail)SM：段监测(SectionMonitoring)SNCP：子网连接保护(Sub-networkConnectionProtection)SPRingj共享保护环(SharedProtectionRing)SSM：同步信息状态(SynchronizationStatusMeSSage)STM-N：同步传输模块等级N(SynChrOnOUSTransportModuleLevelN)TC:透明时钟(TransparentClock.)TCM：申联连接监测(TandemConnectionMonitoring)TCP/IP：传输控制协议/因特网互联协议(TranSmiSSionControlProtocol/InternetTOD：日时间(TimeofDay)VC：虚容器(VirtualContainer)VLAN：虚拟局域网(VirtualLocalAreaNetwork)WDM：波分复用(WavelengthDivisionMultiplex)5系统参考点定义4.1 OTN终端复用设备OTN终端复用设备（OTM）系统参考点如图1所示。主光通道接UMPI-RmMPI-SnWPI-Rn<MPI-Sb光传输段处理主光通迫光复用段处理线路接口处理接口适配处理STM-N接LlH<R注：部分设备可以采用接口适配处理和线路接口处理合一的实现方式.图1OTN终端复用设备系统参考点5. 2OTN电交叉设备OTN电交叉设备系统参考点如图2所示。ODUk 交叉线路接口处理光复用段处理MPI-Rrt 光传输段处理MFjI-Sr主比通.ifi注：图中虚线的含义是设备实现方式可选为ODUk交叉功能与WDM功能单元集成的方式-图2电交叉设备系统参考点5.3 OTN光交叉设备OTN光交叉设备系统参考点如图3所示。主生通道MPI-Si,主死通迫MPI-RnMPI-Sn光传输段处理光复用段处理OCh光交叉线路接口处理接口适配处理1.：U网ft11sm->接口Onk搂口注：图中虚线的含义是设备实现方式可选为终端复用功能与光交叉功能功能单元集成的方式.图3OTN光交叉设备系统参考点5.4 OTN光电混合交叉设备OTN光电混合交叉设备系统参考点如图4所示。接口适配处理Uk叉 交主比通io光传输段处理NPI-HE-注：图中虚线的含义是设备实现方式可选为终端豆用功能与光电混合交叉功能功能单元集成的方式。图4OTN光电混合交叉设备系统参考点5.5 OTN光网元(ONE)OTN中光网元（ONE）通用参考点的定义应符合图5的要求。氐用NE用户MPI-RmMPI-SmMPl-SMMPI-RuOTSnONE(OA)RS或RMSONEOTSI或用户,MPI-S11MPI-RmRs-MSS或SMS图5光网元通用参考点图5中参考点定义包括：a） SS（单通路）参考点位于用户网元发射机光连接器之后；b） RS（单通路）参考点位于用户网元接收机光连接器之前：c） SM-S（单通路）参考点位于每个光网元单通路输出接口光连接器之后（"M-S”表示从多通路系统中出来的单通路信号）；d） RST（单通路）参考点位于每个光网元单通路输入接口光连接器之前（"S-M”表示从单通路信号进入多通路系统中）；e） MPI-SM（多通路）参考点位于光网元传送输出接口光连接器之后；f） MPI-RM（多通路）参考点位于光网元传送输入接口光连接器之前：g） SM参考点位于多通路线路OA输出光连接器之后；h） RM参考点位于多通路线路OA输入光连接器之前。6检测条件6. 1检测环境条件环境条件要求如下：a） 环境温度：+15C+35C；b） 相对湿度：45%75%;c）大气压力：86kPa106kPa°6.2 仪器设备检测仪器仪表应符合附录B的要求6.3 注意事项a）测试前清洁光接口，并保证连接良好：b）若OTN被测设备接口默认或可设置发送PRBS,则信号发生器在测试中可不配置;7设备性能测试7. 1客户侧接口测试8. 1.1平均发送光功率9. 1.1.1测试步骤如下:a）按图6搭建测试拓扑;b）光功率计设置与被测试光波长一致，待输出功率稳定，从光功率计读出平均发送光功率:c）通过多次测试取平均值，然后再用光连接器和测试光纤的衰减对平均值进行修正。图6平均发送光功率测试拓扑图7.1.1.2预期结果应符合DL/T1509-20XX中5.3.2的规定。7.1.2接收机灵敏度7.1.2.1测试步骤如下:a）按图7搭建测试环境，确认误码分析仪接收到合适的光功率；b）调整光可调衰减器A,逐渐加大衰减值，使误码检测器测到的误码尽量接近，但不大于LOE-12（不同速率的接口满足相应的无误码时间，即满足误码率小于或等于IoE-12）,断开R点的活动连接器，将光衰减器与光功率相连，读出R点的接收光功率即为接收机灵敏度。光可调衰减器A误码分析仪OTN被测试设备光衰减器光功率计图7接收机灵敏度测试拓扑7.1.2.2预期结果应符合DL/T1509-20XX中5.3.2的规定。7.1.2.3注意事项如下：不同速率BER=IOF的误码率对应的无误码时间为:GE接口无误码时间为IOoOs,2.5G接口无误码时间为400s,IoG接口无误码时间为100s,IOoG接口无误码时间为10s,200G接口无误码时间为5s,400G接口无误码时间为2.5s。7.1.3光接口眼图7.1.3.1测试步骤如下:a）按错误!未找到引用源。图8搭建测试拓扑，；b）调整光衰减器，使通信信号分析仪的输入光功率处于它的动态范围内;c）调整通信信号分析仪，开启与被测信号相对应的内部参考接收机滤波器。待波形稳定后，调出通信信号分析仪内存储的相应眼图模板，通过调整，与波形对准；d）等待波形采样点累计至少1000次以后，保存并记录结果：e）对于以太网信号，关闭滤波器后，从通信信号分析仪读出上升时间、下降时间和输出抖动，采样点不小于100O个。信号发生器OTN被测试设备信号析通信分图8眼图及消光比测试拓扑图7. 1.3.2预期结果应符合DL/T1509-20XX中5.3.2的规定。8. 1.3.3注意事项如下：通信信号分析仪一般不支持40Gbs光接口的时钟恢复功能，其同步信号由被测设备电接口或专门的4OGb/s时钟恢复模块提供。7.1.4光接口消光比7. 1.4.1测试步骤如下：a）按图8连接好测试拓扑图；b）调整光衰减器，使通信信号分析仪的输入光功率处于它的动态范围内；c）调整通信信号分析仪，待波形稳定后，采样点累计至少1000次，保存并记录消光比的数值。8. 1.4.2预期结果应符合DL/T1509-20XX中5.3.2的规定。9. 1.4.3注意事项如下：a）测试前进行无光零基线校准；b）使光功率尽量高，通信信号分析仪显示的波形足够大。10. 1.5最大-2OdB谱宽11. 1.5.1测试步躲如下：a）按图9搭建测试环境，设置光谱分析仪工作模式为DFB,光谱分析仪分辨带宽设置为OJnm或者更小：b）设定光谱仪显示的波长范围，调节光谱仪的幅度标尺，使波形以适当的幅度显示在屏幕的中间，以便于观察和读数：c）将光标定位在主纵模的峰值处，找到相对于峰值跌落20dB处，并读出此时的光谱宽度。对于支持自动测量-2OdB谱宽的光谱分析仪，则可直接读取。学蹴?图9最大-2OdB谱宽测试拓扑图12. 1.5.2预期结果应符合DL/T1509-20XX中5.3.2的规定。13. 1.5.3注意事项如下:a）若OTN被测设备接口默认或可设置发送PRBS,则信号发生器在测试中可不配置；b）该测版项仅适用于单纵模（SLM）激光器光源。1. 1.6最小边模抑制比7. 1.6.1测试步骤如下：a）按图9搭建测试环境，设置光谱分析仪工作模式为DFB,光谱分析仪分辨带宽设置为0.1nm或者更小：b）设定光谱仪显示的波长范围，调节光谱仪的幅度标尺，使主纵模和边模以适当的幅度显示在屏幕上，以便于观察和读数；c）调整纵向光标，分别读出主纵模和最大边模的平均峰值光功率，计算两功率（单位为dBm）之差即得到边模抑制比的数值（单位为dB）.对于支持自动测量SMSR的光谱分析仪，则可直接读取。8. 1.6.2预期结果应符合DL/T1509-20XX中5.3.2的规定。9. 1.6.3注意事项如下：a）若OTN被测设备接口默认或可设置发送PRBS,则信号发生器在测试中可不配置：b）该测试项仅适用于单纵模（SLM）激光器光源。7.2线路侧接口测试7. 2.1中心波长及其偏离度8. 2.1.1测试步骤如下：a）按图10搭建测试环境，设定多波长分析仪的显示波长范围，并将波形显示在屏幕中央，以便于观察和读数；b）调节多波长分析仪纵向光标使之处于波形的峰值处，读出并记录峰值处的波长值，即为中心波长；图10中心波长测试拓扑图9. 2.1.2预期结果应符合DL/T1509-20XX中5.5的规定。10. 2.1.3注意事项如下：测试中心波长偏离度前需要将中心波长的计量单位更改为Hz。11. 2.2平均发送光功率12. 2.2.1测试步骤如下：a）按图6搭建测试环境：b）光功率计设置与被测试光波长一致，待输出功率稳定，从光功率计读出平均发送光功率:c）通过多次测试取平均值，然后再用光连接器和测试光纤的衰减对平均值进行修正。13. 2.2.2预期结果应符合DL/T1509-20XX中5.3.2的规定。14. 2.3接收机灵敏度15. 2.3.1测试步骤如下：测试步骤如下：a）按图7搭建测试环境，确认误码分析仪接收到合适的光功率;b）调整光可调衰减器A,逐渐加大衰减值，使误码检测器测到的误码尽量接近，但不大于1.0E-12（不同速率的接口满足相应的无误码时间，即满足误码率小于或等于1.0E-12），断开R点的活动连接器，将光衰减器与光功率相连，读出R点的接收光功率即为接收机灵敏度。16. 2.3.2预期结果应符合DL/T1509-20XX中5.3.2的规定。17. 2.3.3注意事项如下：不同速率BER=IO"的误码率对应的无误码时间为：GE接口无误码时间为1000s,2.5G接口无误码时间为400s,IOG接口无误码时间为100s,100G接口无误码时间为10s,200G接口无误码时间为5s,400G接口无误码时间为2.5s.18. 2.4光接口眼图19. 2.4.1测试步骤如下：a）按图8搭建测试环境：b）调整光衰减器，使通信信号分析仪的输入光功率处于它的动态范围内：c）调整通信信号分析仪，开启与被测信号相对应的内部参考接收机滤波器。待波形稳定后，调出通信信号分析仪内存储的相应眼图模板，通过调整，与波形对准；d）等待波形采样点累计至少IoOO次以后，保存并记录结果；e）对于以太网信号，关闭滤波器后，从通信信号分析仪读出上升时间、下降时间和输出抖动，采样点不小于100o个。20. 2.4.2预期结果应符合DL/T1509-20XX中5.3.2的规定。21. 2.4.3注意事项如下：通信信号分析仪一般不支持40Gbs光接口的时钟恢复功能，其同步信号由被测设备电接口或专门的40Gbs时钟恢复模块提供。22. 2.5光接口消光比23. 2.5.1测试步骤如f：a）按图8搭建测试环境；b）调整光衰减器，使通信信号分析仪的输入光功率处于它的动态范围内；c）调整通信信号分析仪，待波形稳定后，采样点聚计至少1000次，保存并记录消光比的数值.24. 2.5.2预期结果应符合DL/T1509-20XX中5.3.2的规定。25. 2.5.3注意事项如下：a）测试前进行无光零基线校准：b）使光功率尽量高，通信信号分析仪显示的波形足够大。26. 2.6最大-20dB谱宽27. 2.6.1测试步骤如下：a）按图9搭建测试环境，设置光谱分析仪工作模式为DFB,光谱分析仪分辨带宽设置为0.1nm或者更小：b）设定光谱仪显示的波长范困，调节光谱仪的幅度标尺，使波形以适当的幅度显示在屏幕的中间，以便于观察和读数；c）将光标定位在主纵模的峰值处，找到相对于峰值跌落20dB处，并读出此时的光谱宽度。对于支持自动测量-20dB谱宽的光谱分析仪，则可直接读取。I。28. 2.6.2预期结果应符合DL/T1509-20XX中5.3.2的规定.29. 2.6.3注意事项如下：a）若OTN被测设备接口默认或可设置发送PRBS,则信号发生器在测试中可不配置；b）该测试项仅适用于单纵模（SLM）激光器光源。30. 2.7最小边模抑制比31. 2.7.1测试步骤如下：a）按图9搭建测试环境，设置光谱分析仪工作模式为DFB,光谱分析仪分辨带宽设置为OJnm或者更小：b）设定光谱仪显示的波长范围，调节光谱仪的幅度标尺，使主纵模和边模以适当的幅度显示在屏幕上，以便于观察和读数；c）调整纵向光标，分别读出主纵模和最大边模的平均峰值光功率，计算两功率（单位为dBm）之差即得到边模抑制比的数值（单位为dB）。对于支持自动测量SMSR的光谱分析仪，则可直接读取。32. 2.7.2预期结果应符合DL/T1509-20XX中5.3.2的规定。33. 2.7.3注意事项如下：a）若OTN被测设备接口默认或可设置发送PRBS,则信号发生器在测试中可不配置；b）该测试项仅适用于单纵模（SLM）激光器光源。34. 2.8光接口过载功率35. 2.8.1测试步骤如下：a）按图7搭建测试环境，确认误码分析仪接收到合适的光功率；b）调整光可调衰减器A,使得S所对应的光功率值为过载功率值，如果此时误码分析仪的误码显示等于1.0E-12左右（不同速率的接口满足相应的无误码时间，即满足误码率小于或等于1.0E-12）,断开R点的活动连接器，将光衰减器与光功率相连，读出R点的接收光功率即为过栽功率:7. 2.8.2预期结果应符合DL/T1509-20XX中5.3.2的规定。8. 2.8.3注意事项如下：a）若OTN被测设备接口默认或可设置发送PRBS,则信号发生器在测试中可不配置；b）该测试项仅适用于单纵模（SLM）激光器光源。c）不同速率BER=IOr-的误码率对应的无误码时间为：GE接口无误码时间为100Os,2.5G接口无误码时间为400s,IoG接口无误码时间为100s,IoOG接口无误码时间为IOs,200G接口无误码时间为5s,400G接口无误码时间为2.5s.9. 2.9接收机反射系数7. 2.9.1测试步骤如下：a）按图11搭建测试环境，根据S点实际接入信号波长将光反射（回损）测试仪的波长设置在合适接收窗口，校准好光反射（回损）测试仪；b）将OTN被测设备接口设为非上电状态，待仪表读数稳定后，从光反射（回损）测试仪上独处反射系数并记录。光反射SLOTN被测测试仪试设备图11接收机反射系数测试拓扑图7.2.9.2预期结果应符合DL/T1509-20XX中5.3.2的规定。7. 2.10背靠背信噪比容限（OSNR）7.2.10.1测试步骤如下:a）按图12搭建测试环境；b）配置业务连接相应业务类型的仪表，确保仪表没有误码：c）调节可调噪声源，直到接近临界点（取Imin没误码），用光谱分析仪测试OTU接收端OSNR值：山记录纠错前误码率和纠错后误码率；e）按照b）-d）步骤在不同的OTU单板上分别测试短波长、中波长、长波长背靠背的OSNR容限值：f）按照c）-e）步骤重复测试3遍，平均值即为对应波长背靠背OSNR容限值。8. 2.10.2预期结果应符合DL/T1509-20XX中11.2的规定.IOGbitZsOTN设备非归零（NRZ）调制格式时,接收机OSNR容限12dB；归零（RZ）调制格式时,接收机OSNR容限VlOdB。9. 2.10.3注意事项如下：选择在不同单板不同端口测试，且IoG系统可以使用光谱仪表带内OSNR测试方法，IooG的波道需要采用积分法进行测量计算。10. 3光放大器指标测试10.1.1 小信号增益7. 3.1.1测试步骤如下：a）按图13搭建测试环境：b）光放大器上至少包括短波长、中波长、长波长在内的6个波长：c）将光放大器输出光信号连接光谱分析仪；d）在光谱分析仪选择EDFA测试模式，分别测试光放大器输入端和输出端的光谱，并读取增益测试结果。图13光放大器小增益测试拓扑图7. 3.1.2预期结果应符合指标要求。8. 3.1.3注意事项如下：当进入光谱分析仪的光功率超过其能接收的最大光功率时，需在光谱分析仪的输入端使用衰减器,但要在测试前对衰减量进行校准，并在计算相关测试结果时计入衰减量。9. 3.2增益平坦度10. 3.2.1测试步骤如下：a）按图14搭建测试环境:b）光放大器上至少包括短波长、中波长、长波长在内的6个波长；c）将光放大器输出光信号连接光谱分析仪：d）在光谱分析仪选择EDFA测试模式，分别测试光放大器输入端和输出端的光谱，并读取测试结果，并找到增益最大值与最小值，二者之差即为增益平坦度。光谱分析仪OTL；图14光放大器增益平坦度测试拓扑图11. 3.2.2预期结果应符合DL/T1509-20XX中7.6.1的规定。光放大器增益平坦度应满足±IdB范围内的要求。12. 3.2.3注意事项如下：a）光放大器输出光功率较高，切勿直接将其接入光谱分析仪:b）如果光放大器没有监控端口，可以在光放大器输出口串接光衰减器，确保光功率在仪表接收范围内。13. 3.3噪声系数14. 3.3.1测试步骤如下：a）按图13搭建测试环境；b）光放大器上至少包括短波长、中波长、长波长在内的6个波长；c）将光放大器的监控口输出光信号连接光谱分析仪；d）在光谱分析仪选择EDEA测试模式，分别测试光放大器输入端和输出端的光谱并读取测试结果。7. 3.3.2预期结果应符合DL/T1509-20XX中7.6.1的规定。8. 3.3.3注意事项如下：当进入光谱分析仪的光功率超过其能接收的最大光功率时，需在光谱分析仪的输入端使用衰减器,但要在测试前对衰减量进行校准，并在计算相关测试结果时计入衰减量。9. 3.4偏振模式色散按照GB/T15972.48-2016的规定和方法,进行偏振模式色散测试,测试结果应符合DL/T1509-20XX中7.6.1的规定。2. 4合波器指标测试7. 4.1通道插入损耗8. 4.1.1测试步骤如下：a）按图15搭建测试环境；b）使用光功率计测试Mn输入合波器的光功率值P1：c）在合波器输出口使用光功率计测试输出口输出光功率值P2：d）合波器Mn口的通道插入损耗=Pl-P2。图15合波器通道插入损耗测试拓扑图1. 4.1.2预期结果应符合DL/T1509-20XX中7.3.IlJ的规定，合波器通道插入损耗应小于IOdBo2. 4.1.3注意事项如下：合波器内集成的可调光衰调整到0»7. 4.2通道插入损耗最大差异8. 4.2.1测试步骤如下:a）按图16搭建测试环境:b）使用光谱仪测试9个通道插入损耗；光谱分析仪c）9个通道插入损耗最大差异为最大值与最小值之差。合波器图16合波器通道插入损耗最大差异测试拓扑图7. 4.2.2预期结果应符合DLT1509-20XX7.3.11.1的规定，合波器通道插入损耗最大差异3dB°8. 4.2.3注意事项如下：9个测试通道平均覆盖C波段。1. 5分波器指标测试7. 5.1通道插入损耗8. 5.1.1测试步骤如下：a）按图17搭建测试环境：b）使用光功率计测试IN口单波输入分波器的光功率值P1；c）在分波器输出口使用光功率计测试输出光功率值P2；d）分波器输出口的通道插入损耗=Pl-P2。图17分波器通道插入损耗测试拓扑图9. 5.1.2预期结果应符合DL/T1509-20XX中7.3.11.2的规定，分波器通道插入损耗8dB。10. 5.1.3注意事项如下：分波器内集成的可调光衰调整到0。11. 5.2通道插入损耗最大差异7. 5.2.1测试步骤如下：a）按图18搭建测试环境；b）使用光谱仪测试9个通道插入损耗；c）9个通道插入损耗最大差异为最大值与最小值之差。图18分波器通道插入损耗最大差异测试拓扑图7. 5.2.2预期结果应符合DL/T1509-20XX中7.3.11.2的规定，分波器通道插入损耗最大差异2dBu8. 5.2.3注意事项如K：9个测试通道平均覆盖到C波段。7. 6OSC光监控通道测试8. 6.1OSC中心波长9. 6.1.1测试步骤如下：a）按图10搭建测试环境；b）设定多波长分析仪的显示波长范围，并将波形显示在屏幕中央，以便于观察和读数；c）调节多波长分析仪纵向光标使之处于波形的峰值处，读出并记录峰值处的波长值，即为中心波长芒10. 6.1.2预期结果应符合DL/T1509-20XX中10.2的规定，OSC中心波长应在1510±10nm范围内。11. 6.2平均发送光功率12. 6.2.1测试步骤如下：a）按图6搭建测试环境：b）光功率计设置与被测试光波长一致，待输出功率稳定，从光功率计读出平均发送光功率；c）通过多次测试取平均值。13. 6.2.2预期结果如下：通道速率为2Mbits时
