机械制造技术基础-习题.docx

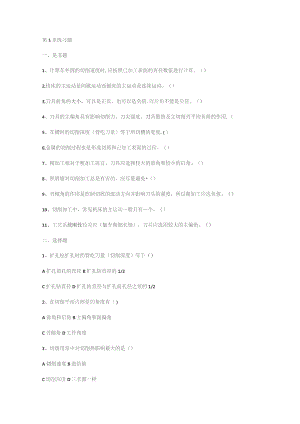

第1章练习题一、是非题1、计算车外圆的切削速度时,应按照已加工表面的直径数值进行计算。（）2,快床的主运动是间歇运动而刨床的主运动是连续运动。（）3,刀具前角的大小，可以是正值，也可以是负值,而后角不能是负值。（）4、刀具的主偏角具有影响切削力、刀尖强度、刀具散热及主切削刃平均负荷的作用.（5、车槽时的切削深度（背吃刀量）等于所切槽的宽度.（）6,金属的切削过程也是形成切屑和己加工表面的过程。（）7、精加工相对于粗加工而言，刀具应选择较大的前角和较小的后角。（）8、积屑瘤对切削加工总是有害的，应尽量避免（）9、刃倾角的作用是控制切屑的流动方向并影响刀头的强度，所以粗加工应选负值。（）10、切削加工中，常见机床的主运动一般只有一个。（）11、工艺系统刚性较差时（如车削细长轴），刀具应选用较大的主偏角。（）二、选择题1、扩孔钻扩孔时的背吃刀量（切削深度）等于（）A扩孔前孔的直径B扩孔钻直径的1/2C扩孔钻直径D扩孔钻直径与扩孔前孔径之差的1/22、在切削平面内测量的角度有（）A前角和后角B主偏角和副偏角C刃倾角D工作角度3、切削用量中对切削热影响最大的是（）A切削速度B进给量C切削深度D三者都一样4、影响切削层公称厚度的主要因素是（）A切削速度和进给量B切削深度和进给量C进给量和主偏角D进给量和刃倾角5、通过切削刃选定点的基面是（）A垂直于主运动速度方向的平面B与切削速度平行的平面C与加工表面相切的平面D工件在加工位置向下的投影面6、刀具磨钝的标准是规定控制（）A刀尖磨损量B后刀面磨损高度C前刀面月牙凹的深度D后刀面磨损宽度7、金属切削过程中的剪切滑移区是（）A第0变形区B第回变形区C第团变形区D第团变形区8、确定刀具标注角度的参考系选用的三个主要基准平面是（）A切削表面、己加工表面和待加工表面B前刀面、后刀面和副后刀面B基面、切削平面和正交平面D水平面、切向面和轴向面9、刀具上能减小工件已加工表面粗糙度值的几何要素是（）A增大前角B增大刃倾角C减小后角D减小副偏角10、当刀具产生了积屑瘤时，会使刀具的（）A前角减小B前角增大C后角减小D后角增大11、有色金属外圆精加工适合采用（）A磨削B车削C钱削D馈削12、车刀刀尖高于工件旋转中心时，刀具的工作角度（）A前角增大,后角减小B前角减小、后角增大C前角、后角都增大D前角、后角都减小13、车削时，切削热最主要的散热途径是（）A工件B刀具C切屑D周围介质14、切削用量中对切削力影响最大的是（）A切削速度B进给量C切削深度D三者一样15、在主剖面（正交平面）内标注的角度有（）A前角和后角B主偏角和副偏角C刃倾角D工作角度16、切削铸铁工件时,刀具的磨损部位主要发生在（）A前刀面B后刀面C前、后刀面D副后刀面17、影响刀头强度和切屑流出方向的刀具角度是（）A主偏角B前角C副偏角D刃倾角、18、粗车碳钢工件时，刀具的磨损部位主要发生在（）A前刀面B后刀面C前、后刀面D副后刀面19、钻削时，切削热传出途径中所占比例最大的是（）A刀具B工件C切屑D周围介质20、车削时切削热传出途径中所占比例最大的是（）A刀具B工件C切屑D周围介质21、ISc）标准规定刀具的磨钝标准是控制（）A沿工件径向刀具的磨损量B后刀面上平均磨损带的宽度VBC前刀面月牙洼的深度KTD前刀面月牙洼的宽度三、填空题1、切削加工一般可以分为和两大类。2,刀具磨损一般经历三个阶段。3、产生积屑痛的条件是，加工时可以利用积屑痛，加工时应尽量避免产生积屑痛.4、总切削力可分解三个分力。5,刀具的耐用度指的是。6、切削热来源于7>刀具的刃倾角是和之间的夹角.8,加工脆性材料宜选用类硬质合金，加工塑性材料宜选用类硬质合金.9、切削用量三要素指的是10、为了减小残余面积，从而降低工件表面的粗糙度值,可以采用的方法有、。11、常见的切屑种类有三种。12、在钻床上钻孔时，是主运动，是进给运动；在车床上钻孔时，是主运动，是进给运动。13、车削刚性较差的细长轴时，车刀主偏角应选用为宜,主要是为减小切削力的大小。四、综合题：1、何谓工件材料的切削加工性？它与那些因素有关2、粗、精加工时,为何所选用的切削液不同？3、说明前角的大小对切削过程的影响？4、积屑瘤产生的原因及其对加工过程的影响？5、已知工件材料为钢，需钻10mm的孔,选择切削速度为31。4m/min,进给量为OJmmr<,试求2min后钻孔的深度为多少？6、已知工件材料为HT200（退火状态），加工前直径为70mm,用主偏角为75。的硬质合金车刀车外圆时，工件每秒钟的转数为6r/s,加工后直径为62mm,刀具每秒钟沿工件轴向移动2。4mm,单位切削力kc为1118N/mm2。求：1）切削用量三要素ap、f、v：2）选择刀具材料牌号；3）计算切削力和切削功率。7、弯头车刀刀头部分如下图所示，试填写车外圆、车端面两种情况下刀具的组成及角度。车外圆时：主切削刃；副切削刃；刀尖：主偏角；副偏角：前角；后角；车端面时：主切削刃；副切削刃；刀尖；主偏角；副偏角：前角；后角；第1章练习题参考答案一、是非题1、X2sx3%乂4、V5、V6、V7、xg、x9、V10.VII、V二、选择题1、D2、C3,A4,C5、A6,D7、A8、C9、DIO、B11,Bl2、AI3、C14,C15,A16,BI7、D18,Al9、B20、C21,B三、填空题1、钳工,机械加工2、初期磨损、止常磨损和急剧磨损3、以中等速度切削塑性材料，粗，精4、主切削力、进给力和背向力5、刀具从开始切削至磨损量达到磨钝标准的实际切削总时间.6、切屑变形所产生的热，刀具与工件、刀具与切屑的摩擦热。7、主切削刃在切削平面的投影，基面8、YG,YT9、切削速度、进给量、吃刀深度10、减小主偏角，偏小副偏角,减小进给量12、节状、带状和崩碎状12 .钻头的旋转，钻头的直线移动，工件的旋转，钻头的直线移动13、90。，背向四、综合题：1'切削加工性是指材料被切削加工成合格零件的难易程度。它不仅取决于材料本身，还取决于具体的加工要求和切削条件，即涉及到刀具耐用度、金属切除率、已加工表面质量、切削力及切屑碎断和控制等。2、粗加工时金属切除量大，产生的热量大，应着重考虑降低温度，选用以冷却为主的切削液。精加工时主要要求是提高加工精度和加工表面质量，应选用以润滑性能为主的切削液.3,增大前角，使刀具锋利减小摩擦，减小切削力和功率消耗，提高刀具耐用度，减小振动，改善加工质量.但也使切削刃和刀头强度降低易崩刃，还使散热体积减小，切削温度升高，造成刀具磨损，不利于断屑.4、积屑瘤产生的原因:由于刀-屑接触区(第一变形区)的粘结作用，使切屑底层的材料组织纤维化形成滞留层，形成加工硬化，使剪切滑移发生在滞留层内部某-表面，使滞留层金属停留在刀具前刀面上形成积屑瘤积屑瘤对加工过程的影响：保护前刀面，增大实际前角，提高刀具耐用度;由于积屑瘤时有时无，时小时大,不但使切削过程不稳,而且还会降低表面质量。5、解题要点：转速：进给速度：所以2分钟后钻孔的深度：2lOO=2OOmm5、解题要点:固SI粗加工铸铁，选刀具材料牌号为YG8EFc=kc×ap×f=1118×4×0o4=1788.8(N)Pc=Fcvc1000=17888x1.32/1000=2。36(KW)7、解答：车外圆时：主切削刃BC；副切削刃CD；刀尖C；主偏角3;副偏角4；前角1；后角2；车端面时:主切削刃BC;副切削刃AB：刀尖B:主偏角5:副偏角6;前角1；后角2;第2章练习题一、单项选择题1、一传动系统中，电动机经V带副带动包轴，13轴通过一对双联滑移齿轮副传至13轴，12轴与图轴之间为三联滑移齿轮副传动，问IS轴可以获得几种不同的转速：()A.3种B、5种C、6种D、8种2、滑移齿轮变速机构()A、不能在运动中变速B,可以在运动中变速3、带轮变速机构()A、可以用于车螺纹变速B、不可以用于车螺纹变速4、传动原理图()A、表示了机床运动时传动联系的示意图B、表示了机床所有的运动及其传动联系5、每台机床()A、只有一个主运动B、至少有一个主运动6、金属切削机床()A、都有进给运动B、有些没有进给运动二、填空题1、在机床型号CM6132中，字母C表示，字母M表示，主参数32的含义是.2、机床传动系统中，常用的机械有级变速机构有、和。3、M1432中，"M"的含义是，"1"的含义是，"32"的含义是。4、机床中最为常见的两种变速机构为和。5、CK6140B中，"C"的含义是，"K"的含义是，"40"的含义是，"B"的含义是，6、机床传动中常用的将旋转运动转变为直线运动的传动副有和。三、是非题1、类别代号为"Q"的机床属于轻型机床。()2,外联系传动链用来连接有严格运动关系的两执行件，以获得较高的加工精度.()3、复合成形运动是由两个或两个以上的旋转运动和直线运动按照某种确定的运动关系组合而成。()4、为实现各种切削运动，机床必须具备执行件、运动源和传动装置三部分。()5、机床转速图中的竖线代表各传动轴.()四、综合题1、分析下图所示传动系统图,列出其传动链,并求主轴V有儿级转速，其中最高转速和最低转速各为多少？2、根据下列传动链简图，计算传动链末端螺母移动速度的种数及最大移动速度。3、下图所示为一憧床主轴箱中13和同轴的传动图。试分析当离合器Ml和M2处于不同开合情况下，运动由12传至13轴的传动中线，并列式计算其传动比.第2章练习题参考答案一、单项选择题1 ,C2、A3、B4、B5、A6,B二、填空题1、车床精密最大工件直径为320毫米2、皮带传动齿轮传动蜗轮蜗杆齿轮齿条丝杠螺母3,磨床外圆磨床主参数的1/10（能加工的最大直径为32Omm）:4、滑移齿轮变速机构离合器齿轮变速机构5、车床数控主参数的1/10（工件的最大直径为40Omm）,经过两次重大改进.6,丝杠螺母机构,齿轮齿条机构三、是非题1、x2、x3、V4、V5、V四、综合题1、解答332=18级。2、解答：螺母移动速度有4种,最大移动速度为282mm/min。3、解答：SMl开,M2开：0M1开,M2合：回MI合，M2开:13M1合，M2合：第3章练习题-、单项选择题1、普通车床的传动系统中，属于内联系传动链的是（）A主运动传动链B机动进给传动链C车螺纹传动链D快速进给传动链2、车螺纹时未获得正确的旋向必须（）A正确调整主轴于丝杠间的换向机构BjE确安装车刀C保证工件转一圈，车刀移动一个螺距D正确刃磨车刀3、车单线螺纹时,为获得准确的螺距必须（）A止确调整主轴于丝杠间的换向机构B正确安装车刀C保证工件转-圈，车刀准确移动一个螺距D正确刃磨车刀4、车床的溜板箱是车床的（）A主传动部件B进给传动部件C刀具安装部件D工件安装部件5、车床在加工螺纹时，要求严格保证（）A、主轴每转一周,刀架纵向移动一个螺距B、主轴每转一周，刀架纵向移动一个导程C,主轴每转周，刀架纵向移动一个进给量D、主轴每转一周，刀架横向移动一个进给量二、是非题1、车削右螺纹时，工件正转，车刀右移；而车左螺纹时，工件正转，车刀左移。（2,车削右旋螺纹之后，只需改变主轴的转向即可车削左旋螺纹。（）3、在车床上车螺纹时都采用丝杠走刀，这是因为光杠走刀量不够大的缘故.（）4、加工多头螺纹时应严格保证主轴转一转刀具进给一个螺距。（）5、片式摩擦离合器调整得越紧，传动效果越好。（）6、CA6140型车床进给箱可以保证光杠丝杠不会同时转动，溜板箱中的互锁机构不要也可以.7、在CA6140上加工扩大导程时，主轴只能低速旋转.（）三、填空题1、CA6140型车床进给箱基本组有种传动比，这些传动比分母相同时，分子是一个数列。2、CA6140型车床进给箱增倍组的四种传动比中，最小的是1/8,其余的三种是、。3,CA6140这个型号中，61表示，40表示。4、在CA6140上车削模数制螺纹,只需在车米制螺纹的基础上,改换即可.5,米制螺纹以导程来反映其主要特性,而英制螺纹以来表示。四、综合题1、分析CA6140型卧式车床的传动系统，回答下列问题：（1）计算主轴最高转速nmax和最低转速nmin；（2）当主轴转速分别为20、40、160及400r/min时，能否实现螺距扩大4倍及16倍，为什么？（3）在主轴箱中，设置几个换向机构，各有什么作用？溜板箱内的换向机构又有什么作用？2、为什么用丝杠和光杠分别担任车削螺纹和机动进给的传动?如果只用其中一个，即可车螺纹又可机动进给，将会有什么问题？第3章练习题参考答案-、单项选择题1、C2、A3、C4、B5、B二、是非题1、其2、X3其4%X5、乂6%算7、三、填空题1、8种分组等差数列2、1/41/213、卧式车床床身上所允许的最大回转直径为40Omm4,挂轮组5、每英寸长度上的螺纹牙数四、综合题1、解答要点：(IJnmax=nmin=；(2)转速20rmin能扩大螺距16倍，转速40能扩大螺距4倍，160及400不能扩大4倍及16倍,扩大16倍只能是最低六级转速，扩大4倍只能是次低六级转速；(3)主轴箱内有两个换向机构,轴EI上离合器等控制主轴正反转，轴4S齿轮机构实现左右旋螺纹车削；溜板箱内换向机构离合器M6、M7实现纵向进给左右换向和横向进给前后换向.2,解答要点：车螺纹用丝杠精度较高，使用少磨损也少,可确保有较高的精度。另外，光杠可实现多种较小进给量,因此,两者均不能取而代之。第4章练习题一、单项选择题1、标准麻花钻切削部分切削刃共有：()A、6B、5C,4D、3二、是非题1、在跣刀耐用度、加工表面粗糙度等方面，逆疑均优于顺貌，所以生产中常用逆钱。()2、麻花钻头主切削刃上的前角随直径增大而减小()3、馈削适合加工复杂和大型工件上的孔,尤其是直径较大的孔及内成形表面或孔内回环槽。()4、逆钱时切削厚度的变化是由零到最大()5、逆钱法适宜在没有丝杠螺母间隙调整机构的铁床上加工带有硬皮的毛坯。()6、钻孔是在实体材料上加工孔的惟一切削加工方法.（）7、顺钱在许多方面都比逆钱好，因此在加工中一般多使用顺钱。（）8、在自己不熟悉的钱床上加工时，最好采用逆钱法。（）三、填空题1、顺钱指的是钱刀旋转方向和工件进给方向钱削方式，逆钱指的是钱刀旋转方向和工件进给方向钱削方式。2、卧式升降台钱床的主轴是方向布置。四、综合题1、分析下图所示麻花钻切削部分的组成，并标注刀具横刃的前角和后角。第4章练习题参考答案一、单项选择题1、B二、是非题1、x2、x3、V4、V5、V6'V7、x8.V三、填空题1、相同相反2、水平四、问答眶1、解答如下图：第5章练习题一'单项选择题1、最常用的齿轮齿廓曲线是（）A、圆弧线B、摆线C、梯形线D、渐开线2、4号齿轮钱刀用以钱削21-25齿数范围的齿轮，该铁刀的齿形是按下列哪一种齿数的齿形设计制作的（）A、21B、22C>23D、24或2S3、用螺旋升角为人的右旋滚刀滚切螺旋角为B的左旋圆柱齿轮时，滚刀轴线与被切齿轮端面倾斜角（即安装角）为（）A、B-.BC、-D,+4、加工同一模数的一套齿轮钱刀-般分为：（）A、20个刀号B、10个刀号C、8个刀号D、3个刀号5,一般情况下双联齿轮只能在（）上加工。A、铁床B、滚齿机C、插齿机D、刨齿机:、是非题1、成形法加工齿轮是利用与被切齿轮的齿槽法向截面形状相符的刀具切出齿形的方法。（）2、磨齿是齿形精加工的主要方法,它既可加工未经淬硬的轮齿，又可加工淬硬的轮齿。（）3、滚切直齿轮时，刀架沿齿坯轴线方向进给所需的传动链是内联系传动链。（）4,展成法加工齿轮是利用齿轮刀具与被切齿轮保持一对齿轮啮合运动关系而切出齿形的方法。（）5、Y3150是齿轮加工机床中一种滚齿机的型号（）6、滚齿加工属于成形法加工齿轮。（）三、填空题1、下图为滚切斜齿圆柱齿轮的传动原理图,它的传动链有、，其中、为内联系传动链。2、齿轮滚刀理论上正确的基本蜗杆是，但由于，生产中常用来近似代替。3,齿轮齿形的加工方法按照成型原理可分为加工和加工。第5章练习题参考答案一、单项选择题1,D2、A3、D4、C5、C二、是非题三、填空题1、主运动链1-4展成传动链4一9垂直进给链9-12差动链12-9展成传动链差动链2、渐开线基本蜗杆制造困难阿基米德基本蜗杆3,成形法展成法第6章练习题一、是非题1、砂轮的粒度选择决定于工件的加工表面粗糙度、磨削生产率、工件材料性能及磨削面积大小等。（）2,砂轮的组织反映了砂轮中磨料、结合剂、气孔三者之间不同体积的比例关系（）3、磨削硬材料时，砂轮与工件的接触面积越大,砂轮的硬度应越高（）4,磨削过程实际上是许多磨粒对工件表面进行切削、刻划和滑擦的综合作用的过程。（）5,拉削相当于多刀刨削,粗、半精和精加工一次完成,因而生产率高。（）6、砂轮的硬度是指组成砂轮的磨粒的硬度.（）:、填空题1、砂轮的切削特性主要决定于、和等基本要素。2、拉削加工的主运动是，其进给运动依靠来实现。3、磨削加工的工艺特点有：；;®三、综合题1、简述拉刀的结构及拉削加工的工艺特点。第6章练习题参考答案-、是非题1、V2、V3、X4、V5、V6、X二、填空题1、磨料粒度结合剂硬度组织2,拉刀的直线移动拉刀结构3、精度高表面粗糙度小砂轮有自锐作用背向磨削力较大磨削温度高三、综合题1、解答:拉刀属于多齿切削刀具，形状结构比较复杂，一般包括夹持部分、导向部分、切削部分、校准部分,切削部分中后一个刀齿比前一个刀齿高出一个齿升量，来实现拉削加工的进给运动。拉削加工的工艺特点有生产率高：加工精度高，表面粗糙度小;拉床结构和操作简单;拉刀价格昂贵等。第7章练习题一、是非题1、零件的切削加工工艺性反映的是零件切削加工的难易程度。()2、零件的结构工艺性是衡量零件结构设计优劣的指标之一.()3、在单件小批生产中一般采用机械加工艺过程卡片指导生产。()4,定位基准属于工艺设计过程中所使用的一种基准，因此属于设计基准.()5、粗基准是粗加工所使用的基准，精基准是精加工所使用的基准。()6、经济精度指的是在正常工艺条件下，某种加工方法所能够达到的精度.()7、加工顺序的安排仅指安排切削加工的顺序。()8、单件小批生产中倾向于采用工序集中的原则。()9、退火等热处理工序一般安排在半精加工之后、精加工之前进行。()10、箱体类零件的精基准及定位方式一般采用一面两销.()11、热处理前己加工好的中心孔，热处理后必须研研磨,以保证定位精度。(V)12、粗基准是粗加工所使用的基准，精基准是精加工所使用的基准。(X)13、变速箱体上的50H7Ra0.8m轴承孔,采用下列方案：钻一扩-粗磨一精磨。()14、在多品种小批量生产中，一般倾向于使用工序分散的原则。(X)15、有色金属的精加工适合车削和钱削而不适合磨削.(V):、选择题1、下面关于零件结构工艺性论述不正确的是（）A.零件结构工艺性具有合理性B零件结构工艺性具有综合性C:零件结构工艺性具有相对性D零件结构工艺性具有正确性2,零件加工时,粗基准一般选择（）A工件的毛坯面B工件的己加工表面C工件的过渡表面D工件的待加工表面3,下面对粗基准论述正确的是（）A粗基准是第-道工序所使用的基准B粗基准般只能使用一次C粗基准一定是零件上的不加工表面D粗基准是一种定位基准4、自为基准是以加工面本身为基准,多用于精加工或光整加工工序，这是由于（）A符合基准重合原则B符合基准统一原则C保证加工面的余量小而均匀D保证加工面的形状和位置精度5、工艺设计的原始资料中不包括（）A零件图及必要的装配图B零件生产纲领C工厂的生产条件D机械加工工艺规程6、下面（）包括工序简图A机械加工工艺过程卡片B机械加工工艺卡片B机械加工工序卡片D机械加工艺卡片和机械加工工序卡片7、淬火一般安排在（）。A毛坯制造之后B磨削加工之前C粗加工之后D磨削加工之后8,下面关于检验工序安排不合理的是（）A每道工序前后B粗加工阶段结束时C重要L序前后D加工完成时9、下面（）情况需按工序分散来安排生产。A重型零件加工时B工件的形状复杂，刚性差而技术要求高C加工质量耍求不高时D工件刚性大，毛坯质量好,加工余量小10、车床主轴轴颈和锥孔的同轴度要求很高，因此常采用（）方法来保证。A基准统一B基准重合C自为基准D互为基准11、退火处理一般安排在（）A毛坯制造之后B粗加工之后C半精加工之后D精加工之后12、车床主轴轴颈和轴颈面之间的垂直度要求很高，因此常采用（）方法来保证。A自为基准B基准重合C基淮统一D互为基准三、填空题1、确定零件加工工艺方案的一般原则包括、。2,基准重合是指基准和基准重合。3、设计基准指的是。4、工艺基推般包括有、四种。5、常见的毛坯种类有。6、切削加工顺序安排原则有基准先行、。7、工序分散指的是；工序集中指的是。8、常见的辅助工序除检验外，还有（至少列出三种）.9、大批量生产中常用的工艺文件有和。10、机械加工工艺过程指的是。四、简答题1、零件图的工艺分析通常包括哪些内宾？工艺分析有何作用？2、毛坯选择和机械加工有何关系？试举例说明之。3,粗基准选择的原则有哪些？4、指出下图中零件结构工艺性不合理的地方,并提出改进建议.a)b)c)d)五、综合题1、下图所示为箱体的零件图及工序图，试在图中标出：田平面2的设计基准，定位基准及测量基准；13锋孔4的设计基准，定位基准及测量基准.2、如图所示一批小轴零件，部分加工过程如下：田半精车端面A、B,保证两者之间的尺寸为Al=mm;团调头，以A面为基准精车端面C,保证总长度A2=mm:团热处理：团以C面为基准磨端面B,保证尺寸A3=mm.试校核端面B的磨削余量是否合适？若不合适,应如何调整？第7章练习题参考答案一、是非题1、V2、V3、V4、x5、*6、V7、x8、V9、×10,11,VI2、×13,14、15、二、选择题1,D2、A3、C4、C5、D6、C7,B8、A9、Bl0、D11、Al2、C三、填空题1、质量第一，效益优先，效率争先2、设计，定位3、设计图样时所采用的基准4、定位基准，工序基准，测量基准，装配基准5,铸件，锻压件,焊接件，型材,标准件等6、先面后孔，先主后次，先粗后精7将零件的加工内容分散在较多工序中完成，将零件的加工内容集中在几道工序中完成8,去毛刺，倒棱，校直，清洗等9、机械加工工艺卡片，机械加工工序卡片10、直接参与改变工件尺寸、形状、精度、表面质量及性能的那部分生产过程四、简答题1、答：零件图的工艺分析包括：田了解产品的工作原理和主要性能、明确零件在机器中的安装位置及作用；13分析零件图上主要表面的尺寸公差和技术要求，明确主要技术条件的合理性及关键性技术问题。国审查零件的结构工艺性；0检查零件图的完整性（尺寸、视图、技术条件等）零件图的工艺分析是制订工艺规程的准备工作，着重了解、分析设计对象，为工艺设计打下基础。工艺审查中可对不合理的设计提出修改意见，会同有关设计部门共同研究，按规定手续进行必要的修改.2、答：正确的选择毛坯种类和质量与机械加工有密切关系。若毛坯质量高,则机械加工的工序数量少,加工工时少，可节约材料、降低成本,而且零件的加工质量也有保证。但毛坯质量高往往需要用较复杂的毛坯工艺和昂贵的设备,增加工了毛坯成本。因此应根据生产类型和具体生产条件决定，正确处理两者的矛盾。3、答：SI重要表面原则团非加工表面原则用最小加工余量原则团不重使用原则团尽可能选用大而平整的表面原则。4、答:a）图底面面积较大，加工面积大，从而加工量大且不易保证加工质量，建议在底面开一通槽以减少加工面的尺寸.b）图中孔的位置距直壁尺寸太小,钻孔时刀具无法切入,故应增大其距离.C）图键槽与退刀槽尺寸不一致，加工需多次换刀，建议采用相同尺寸参数。d）图缺少退刀槽，建议在其中增加退刀槽。五、综合题1、2,田列出尺寸链如图；团判断各环性质：Z为封闭环，A2为增环,Al、A3为减环EI计算：Z=8049.6-30=0.4；ESZ=-Oa5-0-（-035）=Oa1；EIZ=-Oo2-0.25-0=-045;回分析：最小余量小于零,需要调整。A2,A3为设计尺寸，保持不变。若令最小余量为0。1mm,将工艺尺寸AI改为49.6+0。1,此时Z=0。4。第9章练习题一、单项选择题1、机床和刀具达到热平衡前的热变形所引起的加工误差属于（）A常值系统误差B形位误差C随机误差D变值系统误差2、某工序的加工尺寸为正态分布,但分布中心与公差中点不重合,则可以认为（）A无随机误差B无常值系统误差C变值系统误差很大D同时存在常值系统误差和随机误差3、夹具在机床上的安装误差所引起的加工误差属于（）A常值系统误差B变值系统误差C随机误差D形位误差4、一次性调整误差所引起的加工误差属于（）A随机误差B常值系统误差C变值系统误差D形位误差5、误差复映所引起的加工误差属于（）A变值系统误差B常值系统误差C随机误差D形位误差6、刀具磨损所引起的加工误差属于（）A常值系统误差B变值系统误差C随机误差D形位误差7,内应力引起的变形误差属于（）A常值系统误差B形位误差C变值系统误差D随机误差8、定位误差所引起的加工误差属于（）A常值系统误差B随机误差C变值系统误差D形位误差9、对滚动轴承进行适当的预紧，是提高主轴系统（）的重要措施A精度B强度C刚度D柔度10、通常用（）系数表示某种加工方法和加工设备胜任零件所要求加工精度的程度A工艺能力B误差复映C误差传递D误差敏感11、原理误差所引起的加工误差属于（）A常值系统误差B随机误差C形位误差D变值系统误差12、误差的敏感方向指产生加工误差的工艺系统的原始误差处于加工表面的A切线方向B轴线方向C法线方向D倾斜方向13、表面质量指的是加工后表面层的状态，其中（）不属于表面质量的内容.A表面粗糙度B对应表面的形状精度C表面残余应力D表面层的金相组织二、是非题1、安装普通螺纹车刀时，为获得正确的牙形，必须使车刀刀尖与螺纹轴线等高，刀尖角的平分线与螺纹轴线垂直。（）2、在降速传动舞中末端传动件的精度应高于前端件（）3,工艺系统在切削加工时会产生受力变形，则变形量越大,工件产生的形状误差就越大4、在车床用双顶尖装夹车削轴类零件时，若后顶尖在水平方有偏移,则会出现双曲面形的圆柱度误差;若后顶尖在铅垂面方向有偏移,则会出现锥形的圆柱度误差。（）5,零件的内孔表面加工,在精度要求相同的条件下,要比外圆加工困难（）6、车削长轴时，容易出现马鞍形的圆柱度误差（）7、车削外圆时，车刀必须与主轴线严格等高，否则会出现形状误差（）8,在车床上钻孔容易出现轴线偏移现象，而在钻床上钻孔则容易出现孔径增大现象（）9、主轴的纯径向跳动对工件圆柱表面的加工精度没有影响（）10、采用阿基米德齿轮滚刀加工齿轮会使工件产生常值系统误差（）11,平面磨床的床身导轨在铅垂平面内的直线度要求较高，普通车床的床身导轨在水平面内的直线度要求较高。（）12、选择加工方法时应尽量选择工艺能力系数大的加工方法（）13、某工序的工艺能力系数Cp>1,加工尺寸呈正态分布,则该工序不会产生废品（）14,车床主轴轴颈的形状精度对主轴的回转精度影响较大，而轴承孔的形状精度影响较小15、在车床上用三爪自定心卡盘多次装夹同一工件时，三爪定心卡盘的对中精度将直接影响工件上被加工表面的位置精度（）16、加工精度指的是实际几何参数和理想几何参数相符合的程度（）17、外圆的精密加工主要用来减小形状误差。（）三、综合题1、在车床上加工细长轴，若选用45。偏刀,装夹方法如卜图所示,加工后测量工件尺寸发现工件出现"鼓形"即两头小中间大,但其值均在允许范围内，为合格件；当工件从机床上卸卜再进行测量，发现工件两头直径小于允许的最小尺寸，为废品,试回答如下问题：13产生"鼓形"的原因是什么？图成为废品的原因是什么？13提出改进的工艺措施？第9章练习题参考答案一、单项选择题1、D2、D3、A4、B5、C6、B7、D8、B9、C10、A11、A12、Cl3、B二、是非题1、V2、V3、X4、X5、V6、X7、X8、x9、×10、V11、V12>X13、X14、V15、Vl6、Vl7、X三、综合题1>解答知由于工件的刚性较差，容易产生弯曲变形，再加上工件受轴向力作用易产生信心压缩而失稳,此外离心力和工件受切削热作用产生的热伸长后顶尖限制也会进一步加剧弯由变形，因而产生了"鼓形"。团成为废品的原因是从机床上拆下工件后，两顶尖约束消除且热变形降低，从而使工件尺寸变小。国提出改进的措施有：增大进给量和增大主偏角；采用跟刀架;采取反向进给的切削方式等等。第10章练习题一、单项选择题1、下图所示在小轴上钱槽,保证尺寸H和L,所必须限制的自由度个数是：A.六个B、五个C、四个D,三个2、在车床上加工轴,用三爪卡盘安装工件，相对夹持较长，它的定位是：A、六点定位B、五点定位C、四点定位D,三点定位3、工件在夹具中安装时，绝对不允许采用A、完全定位B、不完全定位C、过定位D、欠定位4、基准不重合误差的大小主要与哪种因素有关A、本工序要保证的尺寸大小B、本工序要保证的尺寸精度C、工序基准与定位基准间的位置误差D、定位元件和定位基准本身的制造精度5、如图在车床上用两顶尖安装工件时，它的定位是:A、六点定位B、五点定位C,四点定位D,三点定位6、在平面磨床上磨削一平板,保证其高度尺寸，一般应限制工件的（）个自由度。A、三个B、四个C、五个D、六个7工程上常讲的"一面两销"一般限制了工件的（）个自由度。A、3B、4C、5D、68、下面对工件在加工中定位论述不正确的是（）A根据加工要求，尽可能采用不完全定位B为保证定位的准确,尽可能采用完全定位C过定位在加工中是可以使用的D在加工中严格禁止使用欠定位9、机床夹具中夹紧装置应满足以下除（）之外的基本要求。A夹紧动作准确B夹紧动作快速C夹紧力应尽量大D夹紧装置结构应尽量简单二、是非题1、如图所示定位方式是合理的。（）2、工件定位时，若定位基准与工序基准重合,就不会产生定位误差。（）3、辅助支承是为了增加工件的刚性和定位稳定性，并不限制工件的自由度。（）4、浮动支承是为了增加工件的刚性和定位稳定性，并不限制工件的自由度。（）5、车削外圆柱表面通常采用下图所示的装夹定位方式.（）6、在车床上用三爪自定心卡盘多次装夹同-工件时，三爪定心卡盘的对中精度将直接影响工件上被加工表面的位置精度.（）7、在使用夹具装夹工件时，不允许采用不完全定位和过定位。（）8、采用欠定位的定位方式，既可保证加工质量，又可简化夹具结构。（）9、在夹具设计中，不完全定位是绝对不允许的。（）10、工件被夹紧，即实现工件的安装。（）11、工件在夹具中安装一定要完全限制6个不重复的自由度才能满足要求。（）三、填空题1、根据六点定位原理分析工件的定位方式分为、和。2、机床夹具的定位误差主要由和引起。3、生产中最常用的正确的定位方式有定位和定位两种。4、机床夹具最基本的组成部分是元件、装置和。5、设计夹具夹紧机构时，必须首先合理确定夹紧力的三要素：、和。6、一般大平面限制了工件的个自由度，窄平面限制了工件的个自由度。7,工件以内孔定位常用的定位元件有和两种。8、一般短圆柱销限制了工件的个自由度，长圆柱销限制了工件的个自由度。9、快床夹具中常用对刀引导元件是，钻床夹具中常用的对刀引导元件是。10、不完全定位指的是一种定位方式。11、列举出三种机床夹具中常用夹紧装置：。四、综合题1、分析下图所示在小轴上钱槽保证尺寸H和L时所必须限制的自由度，并选择定位基准和定位元件。2、什么是定位？简述工件定位的基本原理？3、什么是定位误差？试述产生定位误差的原因？4、什么是辅助支承？使用时应该注意什么问题？5、什么是过定位?举例说明过定位可能产生那些不良后果，可采取那些措施？6、为什么说夹紧不等于定位？7、分析如下两图所示定位方案，l三l答如下问题：13三爪卡盘、顶尖各限制工件的哪些自由度？13该定位属于哪种定位类型？(3该定位是否合理,如不合理，请加以改正.8、分析下图所示钻夹具的主要组成部分及工件的定位情况。9、分析如下图所示定位方案，回答如下问题:13带肩心轴、手插圆柱销各限制工件的哪些自由度？由该定位属于哪种定位类型？13该定位是否合理，如不合理,请加以改正。10、分析下图所示定位方案，回答下列问题：12底面、固定V形块和活动V形块各限制工件的哪些自由度？13该定位属于哪种定位类型？13该定位是否合理，如不合理，请加以改正11、分析卜.图所示中的一面两销定位，各定位元件起什么作用？并根据分析说明，夹具装配时菱形削边销部位的朝向。第10章练习题参考答案-、单项选择题1,C2、C3、D4,C5、B6、A7、D8、B9、C二、是非题1、X2、X3、V4、X5、X6、V7、8、X9、Xl0、X11、X三，填空题1、完全定位不完全定位过定位欠定位2、定位基准和工序基准不重合基准位移误差3,完全不完全4、定位夹紧夹具体5、大小方向作用点6、31或27,定位销定位心轴8,2个4个9、对刀块钻套10、在满足加工要求的前提下只限制工件的部分自由度。11、斜楔夹紧、偏心夹紧、螺旋氏板夹紧四、综合题1、限制4个自由度（除X方向旋转、y方向平移自由度）,因工件为圆轴，X旋转不必限制，槽为通
