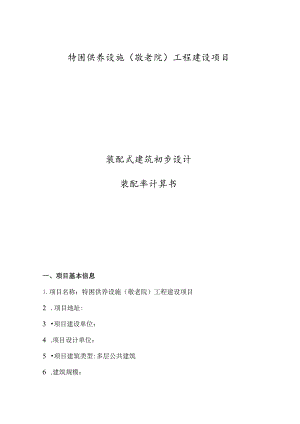

特困供养设施（敬老院）工程建设项目装配式建筑初步设计装配率计算书一、项目基本信息1.项目名称：特困供养设施（敬老院）工程建设项目2 .项目地址:3 项目建设单位：4 .项目设计单位：5 项目建筑类型:多层公共建筑6 .建筑规模：本次装配式建筑设计范围及面积：特困供养设施（敬老院）工程建设项目，本次规划总用地面积750211f（约合11.25亩）。整个项目总建筑面积4773.71m2,其中地上建筑面:4530.51m2,地下建筑面积：243.20m2,建筑密度:25.2如容积率:0.6。整个项目由1栋供养设施组成。本次装配式设计为供养设施一栋楼，装配式建筑面积：3392.25m2,装配式建筑实施比例：253%O二、装配率专项计算书1.主体结构项目指标要求计算分值柱、支撑、承重墙、延性墙板等竖向构件采用预制构件15%W比例W75%1025I）柱、支撑、承重墙、延性墙板等主体结构竖向构件中装配式建筑技术应用比例应按以下方法计算：当采用混凝土预制构件（含叠合构件）时，按下式计算：qIa=VlaZVx100%式中：qla-柱、支撑、承重墙、延性墙板等主体结构竖向构件中预制（叠合）部品部件的应用比例；Vla-柱、支撑、承重墙、延性墙板等主体结构竖向构件中预制混凝土构件体积之和（含叠合部分现浇混凝土体积），当采用预制混凝土构件时，符合本细则装配率计算第3条规定的预制构件间连接部分的后浇混凝土也可计入计算；V-柱、支撑、承重墙、延性墙板等主体结构竖向构件混凝土总体积。本工程未有用预制竖向构件，该项得分0分。2)梁、板、楼梯、阳台、空调板等构件中预制部品部件的应用比例计算：qlc=AlcA×100%式中：qlc-梁、板、楼梯、阳台、空调板等构件中预制部品部件的应用比例；Alc-各楼层中预制装配梁、板、楼梯、阳台、空调板等构件的水平投影面积之和；A-各楼层建筑平面总面积。敬老院项目指标要求计算分值梁、板、楼梯、阳台、空调板等构件70%½'J80%570*楼层预制构件水平投影面积(m2)地上建筑面积和(m2)2层1369.763392.253层1353.35小计2723.113392.25根据关于明确装配式建筑相关技术问题的通知(渝建科(2021)5号)，对屋顶投影面积及地下部分面积进行扣除，可扣除面积为0(m2)本项扣除后总建筑使用面积为：3392.25m2,总预制面积为：2723.Um2水平构件预制率为：2723.11/3392.25=80.27%本项目水平构件预制率为80.0%,该项得分10分，3)当采用高精度模板施工工艺时，按下式计算：qlb=VlbV×100%式中：qlb-柱、支撑、承重墙、延性墙板等主体结构竖向构件中高精度施工工艺的应用比例;Vlb-柱、支撑、承重墙、延性墙板等主体结构竖向构件中采用高精度模板施工工艺现浇混凝土体积之和；V-柱、支撑、承重墙、延性墙板等主体结构竖向构件混凝土总体积。经测算，本项目为所有竖向构件及部分水平构件均采用高精度模板，应用比例为100%,该项得分为10分。4）预制构件采用标准化构件项目指标要求计算分值预制构件采用标准化构件70%½'J90%24*预制标准构件数量预制构件总数预制率经测算，本项目未达到预制标准构件要求，得分为0分2.围护墙和内隔墙项目指标要求计算分值（围护墙与保温、隔热一体化）采用具有自保温功能的薄砌工艺墙体(100%)31）围护墙与保温、隔热、装饰一体化或围护墙与保温、隔热一体化的应用比例应按下方法计算。当采用保温、隔热、装饰一体化时，按下式计算：q2b=A2bAw2×100%式中：q2b-围护墙与保温、隔热、装饰一体化的应用比例；A2b各楼层采用墙体、保温、隔热、装饰一体化做法的围护墙外表面积之和，计算时可不扣除门、窗及预留洞口等的面积;Aw2-各楼层围护墙外表面总面积，计算时可不扣除门、窗及预留洞口等的面积。当采用保温、隔热一体化时，按下式计算：q2c=A2c/AW2x100%式中：q2c围护墙与保温、隔热一体化的应用比例；A2c-各楼层采用墙体、保温、隔热一体化做法的围护墙外表面积之和,计算时可不扣除门、窗及预留洞口等的面积；Aw2-各楼层围护墙外表面总面积，计算时可不扣除门、窗及预留洞口等的面积。楼层围护墙自保温砌块表面积（m2）围护墙表面积和（m2）1层1781.58178L582层J544.031544.033层1544.031544.03小计4869.644869,64本项目围护墙由250厚自保温蒸压加气混凝土精确砌块组成,预制率如下:围护墙表面积和：4869.64m2;自保温围护墙表面积和：4869.64m2预制率为：100%2）预制内隔墙与管线一体化的应用比例计算:项目指标要求计算分值预制内隔墙（50%W比例W80%）5-7q2d=A2dAn3xl00%式中：q2d内隔墙中非砌筑墙体的应用比例;A2d-各楼层内隔墙中非砌筑墙体的墙面面积之和，计算时可不扣除门、窗及预留洞口等的面积;An3-各楼层内隔墙墙面总面积，计算时可不扣除门、窗及预留洞口等的面积.楼层非砌筑内隔墙长度和（m）内隔墙长度和（m）1层289.85362.292层251.2313.993层251.2313.99合计792.25990.27根据计算公式q2d=A2dAn3X100%预制率为：792.25/990.27=80%本项目预制内隔墙比例为80%,该项得分7分。3.装修和设备管线1）本项目采用全装修建筑内部墙面、顶面、地面全部铺贴、粉刷完成，门窗、固定家具、设备管线、开关插座及卫生间固定设施安装到位，满足建筑使用功能和性能的基本要求.该项得分6分。2）管线分离比例应按下式计算：q3d=L3d/LXIo0%式中：q3d-管线分离比例；1.3d-各楼层管线分离的长度，包括裸露于室内空间以及敷设在地面架空层、非承重墙体空腔和吊顶内的电气、给水、排水和采暖管线长度之和；1.-各楼层电气、给水、排水和采暖管线的总长度。管线分离情况电气专业:管线分离比例统计表(强电、弱电、报警)：电气专业管线分离统计楼层单层管线分离计算长度L3d1i(m)单届总长居牙线£L层数楼层管线总长度L1<m)楼层管线分离总长度Lmi5模块单元(m-IF-3F负1层强电180200I230三国电、消防报警置60B强电I21502500I碗反电、消防报警115013502层强电11350180026003凰I为电、消防报警I125015503层强电11501600I20302650弱电、消防报警I|801050全楼合计816010110全楼合计管线分离比例80.716给排水专业:管线分离比例统计表(给排、排水、消防管网)：楼层8三三单层管线分离计算长度L3d2im)单层管线总长度Lzi(m)层数楼层管线分离总长度L3d2(m)楼层管线总K度L2(m)-IF-3F负1层I19595BM舫喉给水562I12241606H辅I352M6932层给水kd899I12061935H402501消防面I536«198660排水368440I!951530消防429429全楼合计b5166管线分离比例68.1%应用比例统计分析A、计算依据及方法:根据重庆市装配式建筑装配率计算细则（2021版），计算公式为:q3d=L.WLX100%式中：q3d-管线分离比例；1.3d各楼层管线分离的长度，包括裸露于室内空间、管道井以及敷设在地面架空层（不包含楼面供暖或制冷功能模块中的供暖或制冷管线）、非承重墙体空腔和吊顶内的电气、给水、排水、供暖、空调和通风管线长度之和。埋置在主体结构内部、砌体结构内部（不含横穿以及非承重墙体空腔内）或敷设在湿作业地面垫层内的管线应认定为管线未分离。1 .-各楼层电气、给水、排水、防排烟、通风、空调管线的总长度（不包含楼面供暖或制冷功能模块中的供暖或制冷管线）。B、数据统计：管线长度统计表计分内容管线分离长度（m）总长度（m）比例（%）电气管线8160IOllO80.7«给排水管线舒喇5166合计116801527678.1%管线分离比例应按下式计算：q3d=L3dL×100%=11680/15276×100%q3d76.5%该项得分6分.3）集成卫生间1、计算FI的本部分旨在通过对集成卫生间的设计是否符合重庆市装配式建筑装配率计算细则（2021版）如下要求:项指标要求计算分值集成卫生间70%W比例W90%3-6*集成卫生间楼层位置做法干式工法面积（m?）地面面积（m2）2F集成卫生间墙面瓷砖胶薄贴1425.14138.6顶面铝扣板138.6地面瓷闹使薄占3F集成卫生间墙面瓷病胶薄贴1()45.LJIoL64顶面铝扣板101.64地面瓷砖月皮薄贴小计(A3b,2710.49(As)240.24(Ak>3240.24综合楼集成卫生间的相关设备等应全部安装到位，墙面、顶面和地面中干式工法的应用比例应按下式计算：q3b=A3bAkX100%=2710.49/3240.24=83.65%综合上所述，集成卫生间墙面、顶面和地面中干式工法应用比例分别达到83.65%,该项得分分别为5分4.信息化应用1)BlM数据在设计、生产、施工中的有效传递(1)计算目的本部分旨在通过引导BlM技术的全过程应用，打通数据壁垒，实现数字挛生和全过程数据资源互联互通。项目计算分值BIM数据在设计、生产、施工中的有效传递1分(2)技术措施要求采用BlM数据在设计、施工、生产中的有效传递：项目参建各方基于同一数据模型进行数据共享，实现BIM数据在设计、生产、施工全过程的有效传递；(3)结论根据重庆市装配式建筑装配率计算细则(2021版)，本项目采用BlM数据在设计、生产、施工中的有效传递，可得1分。2) 采用电子签名和电子签章实现现场管理人员身份的数字化(O计算目的本部分旨在自评电子签名和电子签章实现现场管理人员身份的数字化技术应用内容是否符合重庆市装配式建筑装配率计算细则(2021版)如下要求：项目计算分值信息化应用采用电子签名和电子签章实现现场管理人员身份的数字化1分(2)技术措施要求采用内置的电子签字签章模块，通过认证技术在重庆市住建委备案，实现了工程项目参建各方人员身份电子化、数字化，在项目全过程采用电子签名和电子签章，保证项目管理人员到岗履职，以及数据的真实性、可追溯性。同时，项目管理系统应当对参建各方按企业类型以及工程管理岗位设置不同管理权限,管理权限应和工程管理岗位相匹配，以便有效调用电子签名和电子签章。(3)结论根据重庆市装配式建筑装配率计算细则(2021版)，本项目采用电子签名和电子签章实现现场管理人员身份的数字化，可得1分。3) 实现施工作业行为和管理行为数字(1计算目的本部分旨在自评实现施工作业行为和管理行为数字化技术应用内容是否符合重庆市装配式建筑装配率计算细则(2021版)如下要求：项目计算分值信息化应用实现施工作业行为和管理行为数字化2分(2)技术措施要求施工作业行为和管理行为数字化：对装配式建筑的关键节点、关键工序采用数字化的手段进行质量控制和行为数据记录，并进行实时数据传递，保证线上线下一致。实现项目参建单位的协同，实现施工作业行为和管理行为数字化，在装配式建筑的设计、施工、生产过程中的关键节点、关键工序，运用电子签名和电子签章等数字化手段，确保质量控制和行为数据的真实、可靠。并通过与重庆市工程项目数字化管理平台的实时同步传输，将工程项目现场监管，转变为信息化、数字化的线上管理。(3)结论根据重庆市装配式建筑装配率计算细则（2021版），本项目实现施工作业行为和管理行为数字化，可得2分。4) .实时生成数字化档案<1>计算目的本部分旨在自评实现施工作业行为和管理行为数字化技术应用内容是否符合重庆市装配式建筑装配率计算细则（2021版）如下要求：项目计算分值信息化应用实时生成数字化档案1分基于施工作业行为和项目管理行为数据，实时形成数字化档案，并保证档案的真实性和工程质量的可追溯性，数字化档案需同时满足我市城建档案管理相关要求。（3）结论根据重庆市装配式建筑装配率计算细则（2021版），本项目实时生成数字化档案，可得1分。5 .装配率计算式中：P装配率；Ql主体结构指标实际得分值；Q2-围护墙和内隔墙指标实际得分值；Q3-装修与设备管线指标实际得分值；Q4计算项目中缺少的计算项分值总和。本楼栋装配率为：P=(21+10+17+5)100xl00%=53%o6 .自评结论本建筑相关技术满足重庆市装配式建筑装配率计算细则（2021版）实施导则相关要求，本项目为装配式建筑。
