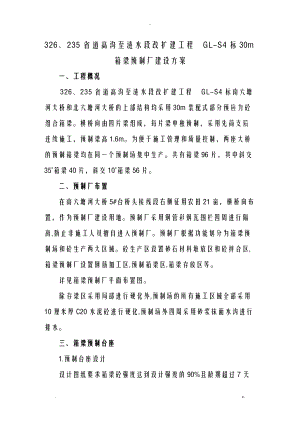

-326、235省道高沟至涟水段改扩建工程GL-S4标30m箱梁预制厂建设方案一、工程概况326、235省道高沟至涟水段改扩建工程GL-S4标南六塘河大桥和北六塘河大桥的上部结构均采用30m装配式部分预应力砼组合箱梁。横桥向由四片梁组成，每片梁单独预制，采用先简支后连续施工，预制梁高1.6m。为便于施工管理和质量控制，两座大桥的预制箱梁均在同一个预制场集中生产。共有箱梁96片，其中斜交35°箱梁40片，斜交10°箱梁56片。二、预制厂布置 在南六塘河大桥5#台桥头接线段右侧征用农田21亩，横桥向布置，作为预制厂建设用地。预制厂采用钢管彩钢瓦围栏四周进行隔离,防止非施工人员擅自进入预制厂。预制厂根据功能划分为箱梁预制场和砼生产两大区域。砼生产区设置砂石材料堆放区和砼拌合区,箱梁预制厂设置钢筋加工区,预制箱梁区,箱梁存放区等。详见箱梁预制厂平面布置图。除存梁区采用局部进行硬化外,预制场的所有施工区域全部采用10厘米厚C20水泥砼进行硬化,预制场外四周采用砂浆抹面水沟进行排水。三、箱梁预制台座1.预制台座设计设计图纸要求箱梁砼强度达到设计强度的90%且龄期超过7天后才能拉。根据现场征地的实际布置情况，并结合1片预制箱梁9天. z.-. z.-左右的生产周期，预制厂设10个箱梁台座，基本可以满足一天生产一片梁的要求。为便于在台座之间拼装芯模及其他施工作业，预制梁台座之间的距离为5米，计划在130天完成96片预制箱梁。2.预制台座施工清除预制场生产用地围的15cm表层耕植土，再向下翻松25cm，掺5%的石灰机械拌和后碾压密实。台座围以外的面积均在石灰土地基上铺筑一层10cm厚的 C20砼进行硬化处理，并做好场排水系统。为确保台座坚固，无不均匀沉降发生，台座基础用C20砼浇制而成。即在台座位置开120cm宽、20cm深的槽，槽长分别为31.2m，台座两端各200cm围槽宽加至200cm，深70cm，做成扩大基础。经验算，拉后地基承载力满足要求。先将台座底槽浇筑与地面平齐，然后再按箱梁底尺寸90cm宽准确立模，浇筑平均40cm厚的C30砼，在底模顶面两侧预埋5号槽钢，预制箱梁生产时可在槽钢放置一根4.5号橡胶管，可解决浇筑时底模与侧模间漏浆问题。浇筑台座砼时中间每隔1m预埋一根直径5cm的塑料管（立模时穿对拉螺杆固定模板用）。台座顶面根据以往经验在使用钢板作为顶板时由于温差的原因容易产生钢板的热胀冷缩，从而导致表面的高低不平，影响箱梁底板的浇筑质量，所以我们通常采用水磨石作为台座顶面。在地板的钢筋绑扎之前在水磨石地板上涂上一层脱模机油，从而避免了箱梁底板表面不平整现象，提高了箱梁整体外观质量，减少了因台座修补引起的工效损耗。水磨石台座面浇筑时，采用的是C40细石砼，应严格控制砼的标号，用微型振捣器振捣密实，待。钢板用12#膨胀螺栓与台座上层混凝土连接，膨胀螺栓与钢板焊接。在台座两侧将钢板和预埋的角钢满焊，焊接时保证钢板与角钢紧靠。钢板与台座顶层混凝土紧密结合,不得有起鼓现象，必要处增加膨胀螺栓连接。为了防止因钢板接缝焊接引起的变形，应采用间隔焊接。焊缝应饱满，无孔隙。焊接完成后，用手提式砂轮机，将焊缝及膨胀螺栓处的焊疤仔细打磨，不留鼓包及凹槽。同时应检查台座面板两侧的线型，不得弯曲。为便于大梁出坑，在距梁端向100cm处，备设置一道活门，25cm宽，立模时上用1cm厚钢板加盖。为防止箱梁拉后起拱较大，影响以后桥面现浇层砼的厚度，在台座施工时向下设1.3厘米的预拱度，预拱度按圆曲线设置，确保预制箱梁拉后梁顶面的平整度。3.承载力计算预制箱梁拉后箱梁重量由两端水泥砼扩大基础承受，其承载能力验算如下： 查地质资料：原状土承载力150Kpa单片箱梁最大重量737 KN，则每个基础受力368 KN取安全系数K=1.5则：原状土承载能力150×2.0×2.0=600KNK1=600/368=1.63K=1.5四、轨道基础施工预制场设置出坑大龙门吊机和浇筑立模用小龙门吊机各一套，两台龙门吊机净宽均为33米，其龙门净高10.5米，小龙门净高7米。龙门吊机设计各项受力经过验算符合安全要求。清除轨道基础用地围的15cm表层耕植土，放出龙门吊机轨道中线，沿轨道中线两边各加宽150并下挖25深，翻松打碎原状土，掺约5%消石灰，机械拌和均匀后用压路机碾压至密实为止，然后在其上铺宽250，厚10的碎石垫层，碎石垫层上每隔80cm铺一根200×20×15的枕木，以备固定钢轨用，各枕木顶标高高差控制在5。龙门吊机轨道贯穿整个预制场并沿伸至主线便道，全长约130m。五、存梁区枕梁施工存梁区支承枕梁采用钢筋混凝土现浇而成，具体尺寸：顶宽为50cm，底宽为150cm，高度为100 cm的倒T型组合结构，长度为7000cm(具体尺寸见存梁区枕梁钢筋构造图) 。箱梁最多可存放两层，层与层之间用20cm×15cm的枕木或临时支座作垫块。本存梁区最多可存放箱梁40片。枕梁钢筋构造图如下：主筋采用12的螺纹钢，箍筋采用8的线材，净保护层3cm 。五、文明施工创标准化工地（一）临时道路与场地平整修建一条贯通整个预制场的施工便道，作为运输干线，用于箱梁混凝土和钢材的运输。施工便道的基层为20cm厚的石灰粉煤灰二灰土,面层为20cm厚，3米宽的C30水泥砼。预制场的所有施工区域全部采用10厘米厚C20水泥砼进行硬化处理，并保持整洁，不乱堆乱放，无散落物。 （二）临时供水在预制场设置三口水井，在其中一口水井旁砌筑一座蓄水池，专门供应生产及养护用水，预制场养护用水管道在场地硬化过程中统一进行预埋。（三）排水系统布置本预制场四周为种植水稻的农田，并且地势较为低洼，对于雨季施工期间的排水极为不利。为此在预制场建设方案中排水系统布置考虑比较周详，预制场排水系统可概括为"三横四纵”。为便于排水，所有排水沟均设计0.5%纵向坡度，确保排水系统畅通不堵。1、横向排水预制场横向设置三条排水沟。其中两条为砖砌的主排水沟，其断面尺寸为60cm*80cm。另一条断面为30cm*30 cm的M10砂浆抹面排水沟。2、纵向排水预制场纵向设置四条排水沟。其中一条设置在预制梁台座中间，贯穿整个预制箱梁生产区，断面为30cm*30 cm为砖砌排水沟。其余排水沟均为断面为30cm*40cm的M10砂浆抹面排水沟。（四）材料堆放钢筋及预应力钢绞线进场后存放在钢材存放台上,存放台为现场浇筑的水泥砼条形基础。上面采用彩条布覆盖。钢筋加工区与存放台相邻,便于材料取用。钢筋加工区设置在钢筋加工棚, 钢筋加工棚同时设置半成品存放台。减水剂、压浆用水泥、预应力锚具均存放在材料库房, 减水剂和袋装水泥存放在与地面隔空的存放台上。预应力锚具按照不同规格型号分别堆放,并作相应标识。（五）标志标牌设置预制场进口处设置安全警示标志，预制场名称标牌，预制场地平面布置图，箱梁预制工艺流程图,预制场安全生产管理规定。在各加工区和材料存放区分别设置安全警示标志和各种材料名称标识牌。五、环境保护措施场地废料、土方弃方处理，应按设计要求，按监理工程师指定地点处理，防止水土流失，尽量减少对周围绿化的影响和破坏。施工废水、生活污水不得污染水源、耕地、农田、灌溉渠道，采用渗井或其它措施处理，工地垃圾及时运到指定地点。清洗集料，机具或含有油污的操作用水，采用过滤的方法或沉淀池处理，使生态环境受损降到最低，尤其是场场外的运输，应加强对道路的洒水工作，以确保不致尘土飞扬。. z.
