荣盛路二期——岩土工程施工图设计说明.docx

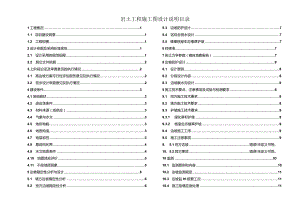

岩土工程施工图设计说明目录1工程概况.11.1 项目建设背景11.2 工程规模12设计依据及采用标准规范12.1 设计采用的规范规程12.2 其它文件依据23.上阶段论证及审查意见的执行情况23.1 高边坡方案可行性评估报告意见及执行情况23.2 初步设计审查意见及执行情况24建设条件34,1场地现状34.2 进出场条件34.3 材料来源（或供应）34.4 气象与水文34.5 地形地貌34.6 地质构造34.7 地层岩性34.8 基岩风化带44.9 水文地质条件44.10 地震效应评价54.11 不良地质现象55边坡稳定性分析与设计65.1 填方边坡稽定性分析65.2 挖方边坡稳定性分析65.3 边坡防护设计75.4 区综合排水设计75.5 蜂巢格室生态植草护坡76技祷准77岩土力学参数（摘自地勘报告）78边坡防护设计88.1 设计原侧88.2 分段设计内容88.3 边坡截水沟设计89施工技术要点、注意事项及试验与检测要求89.1 挖方施工技术要求89.2 填方施工技术要求89.3 护坡施工技术要求99.3.1 绿化草籽护坡99.3.2 格室生态植草护坡99.4 边坡施工工序99.5 施工注意事项99. 5.1挖方边坡错误!未定义书签。10. 5.2其它事项错误!未定义书签。10监测IO10.1 监测原则和内容1010.2 边坡监测规定1110.3 边坡监Hl报警工况1110.4 施工险情应急处理1111危险性较大的分部分项工程注意事项1211.1 范围1211.2 专项施工方案1211.3 现场安全管理1211.4 施工建设1312检验和验收1312.1 材料质量检验1312.2 坡面平整度验收1313主要工程数量表13岩土工程施工图设计说明1工程概况1.1 项目建设背景荣盛路二期(AKo-AKO+742.017、BK0+336.960-BK0+559.230)位于两江新区鱼复新城复盛商业片区，实施范围内长0.964km,其中包括：荣盛路二期A段(AK0-AK0+742.017),为次干路标准，标准路幅宽度26m,设计时速40km/h:荣盛路二期B段(BKO+336.960-BKo+559.230),为次干路标准，标准路幅宽度23m,设计时速40km/h。本项目为配合新村学校建设启动片区内服务性路网，为片区招商引资、地块开发提供基础.1.2 工程规模表1边坡支护情况边坡名称边坡范围H度最高高度边坡类型安全等绒防护形式备注(m)(m)i#ii坡荣盛路A段左侧K0+20OKO+23O.030.0892上质、永久挖方边坡坡率法放坡+蜂巢挂网植草护坡2#Ia坡荣盛路A段左侧K(>+4IO.O-K0+50090ILS土质、永久挖方边坡二缠坡率法放坡+蜂巢挂网植草护坡3#边坡荣盛路A段右侧K0+450-K0+480平面图中已成2#平填区域，平面图、剖面图中取消3#边坡4#Ia坡荣盛路A段左侧K0+580K0+610309.2岩质、永久挖方边坡二缠坡率法放坡+蜂巢挂网植草护坡5#边坡荣盛路A段左侧K0+69(>÷K0+742平面图中己成3#平填区域，平面图、剖面图中取消5#边坡6*边坡荣盛路B段左侧K0+360K0+525平面图中己成学校地块，平面图、剖面图中取消6#边坡7#边坡荣盛路B段右侧K(H473.3K0+510.036.716.6岩土混合、永久挖方边坡二级坡率法放坡+蜂巢挂网植草护坡KO+380-K0+430段为学校地块己开发2设计依据及采用标准规范2.1 设计采用的规范规程(1)工程结构通用规范(GB55001-2021)(2)建筑与市政工程抗震通用规范(GB55002-2021)(3)建筑与市政地基基础通用规范(GB55003-2021)(4)建筑边坡工程技术规范(GB50330-2013)(5)城市道路路基设计规范(CJJ194-2013)(6)公路路基设计规范(JTGD30-2015)(7)建筑基坑支护技术规程(JGJI20-2012)(8)混凝土结构设计规范(GB50010-2010)(2015年版)(9)建筑地基处理技术规范(JGJ79-2012)(10)建筑地基基础设计规范(GB50007-2011)(11)土工合成材料应用技术规范(GB/T50290-2014)(12)建筑边坡工程检测技术规范(DBJ50/T-137-2012)(13)市政工程边坡及挡护结构施工质量验收规范(DBJ50126-2011)(14)建筑边坡工程施工质量验收规范(GB/T51351-2019)（15）工程建设标准强制性条文（16）重庆市市政工程施工图设计文件编制技术规定（2017年版）2.2 其它文件依据（1）荣盛路二期工程地质勘察报告（2）建设工程勘察设计合同（3）渝建发2010166号文关于进一步加强全市高切坡、深基坑和高填方项目勘察设计管理的意见（4）重庆市建设领域禁止、限制使用落后技术通告（2019年版）（5）渝建发201416号关于印发危隐性较大的分部分项工程安全管理实施细则的通知（6）荣盛路二期高边坡防护工程方案设计可行性评估报告（7）建设方提供的用地红线、规划资料及地形图3上阶段论证及审查意见的执行情况3.1 边坡方案可行性评估报告意见及执行情况1、设计依据补充（建筑与市政地基基础通用规范（GB55003-2021）同复：设计依据补充建筑与市政地基基础通用规范（GB55003-203l）2、校核边坡岩土参数，特别是结构面与填上层抗剪强度参数。回复：根据意见，校核结构面与填上层抗剪强度参数3、补充填土层填料、分层压实、检测等要求.回复：根据意见，补充填土层填料、分层压实、检测等要求.4、边坡考虑了周边地块的整平情况，应补充周边相关地块整平的相关说明。回复：项目周边地块尚未开发建设，暂无地块场平设计资料。5、充分勘察资料应充分利用，补全剖面设置。回复：项目场地周边地质条件相对简单，本项目涉及高边坡均为坡率法放坡，无支挡结构，设计所选取剖面为高边坡代表性剖面，可反映项目真实情况。6、完善监测设计：完善边坡施工方法、工艺、顺序等要求。回复：根据意见，完善边坡施Jl方法、JI艺、顺序等要求.7、完善方案设计图说：进一步强调"分段开挖、逆作法施工、动态设计、信息法施工”：加强边坡监测及信息反馈.H复：根据意见，完善方案设计图说，补充"分段开挖、逆作法施工、动态设计,信息法施工"及边坡监测内容要求.8、进一步注明危大工程范围，要求施，单位按建办质201831号文及渝建安发【2019】27号文的要求，编制安全专项施工方案，并组织专家论证。同复：本项日边坡未达到超限标准，涉及较大施工凤险的段落参照危大工程管理办法实施。3.2 初步设计审查意见及执行情况1、勘察方案没有地下管线内容，其道路边坡稳定性评价未考虑管线沟槽临时边坡的影响，核实勘察资料是否满足设计需要，否则应请业主委托勘察单位补充完善,并据此完善相关设计。回复；地下管线为常规的市政道路人行道下雨污水管，高边坡设计时永久边坡坡脚已复核距离临时沟槽一定的距离，保证临时沟槽开挖期间边坡整体稳定性，同时设计文件明确管道沟槽的临时开挖应分段、跳槽实施；拟建管道均在道路勘察范围内，目前的勘察资料满足设计需求.2、根据修改完善的勘察文件完善相关设计内容。回复，根据完善的勘察资料，完善设计文件。3,新村学校两校区连接道横跨荣盛路二期B段，协调相关关系，交代其建设时序。同复：根据意见，施工图设计文件中交代道路与上跨连廊空间关系、建设时序关系，详见道路施工图说明5.2.2章节.4建设条件4.1 场地现状拟建工程位于重庆市渝北区复盛轨道4号线二板溪站附近.项目西侧为已有道路卧龙路。南侧为现代大道，地理交通便利。4.2 进出场条件拟建道路周边交通便利，环境简单，施工进场和材料运输十分方便，整个场地地势较为平坦，无陡崖等不利于施工进场的区域。4.3 材料来源（或供应）本项日为道路路基施工，项目所在区工程建设项目众多，拟需材料来源充足，材料数量和质量能静满足要求.4.4 气象与水文重庆地区属亚热带'候，温暖湿润，雨量充沛.具春早夏长，秋雨连绵，冬暖多雾的特点。根据重庆市气象台相关资料所记载的相关值引用如N拟建工程区属亚热带季风湿润气候区，气候温和，四季分明。常年平均气温18.5七,极端最低气温为零下30（1991年L2月26日至28日），极端最高气温为44.5r（2006年8月2日）。气候特征为：春早，多始于二月下句:夏长，近五个月，且多闷热天气；冬短温暖，霜雪少见.盛夏塞连晴高温天气，伏旱突出，十年八遇。降水充沛，年最大降水量1532.3Inm（1998年），多年年平均降水1150,7mm,多年平均蒸发量1034.3mm,平均相对湿度79%,年最大风速L&7ms。七、八月多暴雨，九月份暴雨也有.秋季多绵雨，持续时间一般在30-40天。石雾多，日照少。年平均云量在8成以上，年雾11多达94天。年11照数仅为可照时数的30用左右.湿度大，年平均相对湿度75-85%,秋季可达85-90%。历年各月都以偏北风最多，且静风率高，年均为36%,风力微弱，年均风速Ls。4.5 地形地貌拟建项目区域地貌属于构造剥蚀丘陵地貌，地形形态多为平台与缓坡相间。地形总体较平缓，地形坡度513。，地形起伏较小。地表多为草地。拟建场地地形地貌中等复杂。4.6 地质构造根据区域地质资料，场地内无断层及构造破碎带通过。场地地质构造上位于大盛场向斜东翼，岩层呈单斜产出，岩层产状295，ZlOo勘察区内主要发育两组构造裂隙:（1）裂隙LXl；产状344。Z7,裂隙间距0.71.2m,张开12mm,无充填物，裂面平直，延伸25m,结合程度差，属硬性结构面.（2）产状271。/72°,裂隙间距0.82.0m,张开l-3mm,裂面粗糙，泥质或岩屑充填，延伸12m,结合程度差，属硬性结构面.经地面调查及钻探揭露，岩层面微张闭合状，结合很差，尤其是砂、立岩结合层面，容易泥化形成泥化夹层，属软弱结构面。据区域地质资料，建设场地内未见断层及活动性断裂层通过，地旅构造简单.4.7 地层岩性本次钻探深度范围内，揭露场地覆盖层主要为第四系全新统人工堆积层素填土（Q4ml）,残坡积层粉质粘r-（Q4d+dl）,下伏基岩为侏罗系中统沙溪鹿组（J2s）泥岩,泥质砂岩，互层状分布.由新至老分述如下：1、第四系全新统土层（QC（1）素填土（Q4ml）杂色，稍湿，松散稍密，主要由粘性I：夹泥岩、泥质砂岩碎块石等组成，碎块石粒径20-65mm,含量25%-51%,为场地道路平场时机械堆填、修建民房所形成，未碾乐夯实，回填时间超过5年。填土性质差异大，钻探揭露厚度0.611.4m,为特殊土层。（2）粉质粘土（Q4el+dl）褐红色，呈可塑状态，主要以粘粒为主.切面稍有光泽，干强度中等，韧性中等，无摇振反应t残坡积成因。钻探揭露厚度0.21.4m。2、侏罗系中统沙溪庙组（1）泥岩（J2s-Ms）:紫红色，主要由粘土矿物组成，泥质结构，中厚层状构造。强风化岩层节理裂隙较发育，中等凤化岩石节理裂隙不甚发育，岩芯较完整，多呈柱状、短柱状。局部含砂质较重。为场地主要岩性。（2）泥质砂岩。2S-MSS）：灰白色，矿物成分以长石、石英为主，含少量云母及喑色矿物，中细粒结构，中厚层状构造，泥仍质胶结。强风化扑层节理裂隙较发育，中等风化岩石节理裂隙不甚发育，岩芯较完整，多呈柱状、长柱状。局部发育泥质条带及条纹。4.8 基岩风化带拟建区基岩面起伏情况接近地形起伏变化，沿线路纵向基岩面坡度一般5。-13。：根据钻探揭露岩层的实际情况，将基片划分为强风化带及中等风化带。（1）强凤化带：强风化带岩体破碎，岩心呈.碎块状或散体状，少量呈短柱状，手可捏碎，质软极软.岩层倾角较大，层间裂隙较发育，强风化带厚度变化较大.本次钻探揭露强风化带厚度1.27.0m。(2)中等风化带：中等风化岩石岩芯相对较完整，主要呈柱状、少量块状，节长约535cm,质硬较软，锤击不易碎，强度中等。4.9 水文地质条件1、地下水根据地下水赋存介,质及水动力特征，区内地下水可划分为松散岩类孔隙水及基居裂隙水两种类型.(1)松散岩类孔隙水分布于地表的第四系松散堆积层中。主要受地表水补给，水量和水位受气候和季节影响明显，动态变化大，随地表水位的涨落而变化。(2)基岩孔隙裂隙水基岩中的地卜.水按其储水介质及水动力特征可细分为风化裂隙水及泥质砂岩裂隙水。风化裂隙水赋存于岩体强风化裂隙中.主要受降雨、地表水和上部上层孔隙水补给，流量随季节变化而变化，不具统一潜水面。地下水受地形、岩性及风化裂隙发育强度控制，故富水性差异大，随深度增加富水性减弱，直至岩体风化裂隙不发育。泥质砂岩裂隙水赋存于泥质砂岩层面及构造裂隙中三该类地下水受裂隙控制，埋藏深，主要受降雨、地表水体的补给.地下水径流途径长，常沿临空裂隙或与下伏泥岩接触面以泉水或散体状向地势低洼处排泄，富水性中等。本次钻探施工结束后提干孔内残留水，于24h后进行水位观测，均为干孔，未见稳定地f水。总之，线路区水文地质条件简中"2、岩上体透水特征场地覆盖层为素填上、粉质粘匕根据拟建场地条件及重庆市类似工程经验综合提供：场地内素填土渗透系数取经睑值10.0020.00md,为强透水层：粉质粘土渗透系数取经验值0.0050.01OmZd,为微透水层；泥岩渗透系数取经验0.015md,为弱透水层泥质砂岩渗透系数取经验值(Uoom以，为弱透水层。3、场地水和土的腐蚀性评价根据区域环境调查和周边相邻工程水文资料，场地内素填土为就近开挖山体的弃土石，未受污染。根据岩土工程勘察规范CGB5UO21-2001(2009版)附录G判定场地环境类型为III类.综合判定场地地F水和土体对混凝土具有微腐蚀性，对钢筋混凝上结构中的钢筋有懒腐蚀性；上对钢结构具有悔腐蚀性。水、土对建筑材料腐蚀的防护，应符合现行的相应国家标淮的规定。4.10地震效应评价根据中国地震动参数区划图(GB18306-2015)的附图及建筑抗震设计规范(GB50011-2010)(2016版)，勘察区位于抗震设防烈度6度区，地虎动峰值加速度为0.05g,设计地震分组为第一组；根据建筑工程抗震设防分类标准CGB5O223-2UO8)规定，拟建物属于基础设施建筑，抗震设防类别为标准设防类(丙类)。根据建筑抗震设计规范(GB50O11-2010)4,1.5条和4.L6条,场地类别的划分应按照覆盖层厚度和场地I：等效剪切波速进行划分；土层的等效剪切波速按下式计算：%=dt¢4.1.5-1)t=.)(4J.5-2)式中：VXU土层等效剪切波速(msd0-计算深度(m),取覆盖层厚度和20m二者的较小值，t翦切波在地面至计算深度之间的传播时间：di计算深度范围内第i层土的厚度(Hl):V.计算深度范围内第i层上的剪切波速<113);n计算深度范围内上层的分层数。填方路基按设计标高整平后覆盖层为素填土和粉质黏土，根据波速测试结果结合地区经验，素填土属软弱土剪切波可取130m/s;粉质黏土属中软土剪切波可取150ms:强风化基后为软质患石取剪切波速8OOmsvs)5OOms,中等风化基岩为稳定岩石，取剪切波速大于900m/s;本场地的地寇效应评价见卜表2,表2拟建工程地It效应评价序号道路类型SffiSflt大厚度（m土层结构(m>等效的切泣速(Vs)场地类别设沙特征周期(三)抗震地段划分素填土后期回填土1荣盛路二期A段KCH-OOO-K0+3f>433/30I0.25有利地段2荣盛路二期A段K(H%4K0+5U211.771.68.77148Il一般3荣盛路二期A段KMSttJjK0+640/岩石I0.25有利地段4荣盛路二期A段KtH-Mft-KQ742.Q"116.14.3148Il0.35一般5荣盛蹒.期B段KO+336.96-K0+55.00/岩石I0.25有利地段4.11不良地质现象根据区域地质资料并结合钻探，勘察区及其附近未见滑坡、危岩、泥石流、地下采空区等不良地质现象，未见埋藏的河道、沟浜、墓穴、防空洞等对工程不利的埋藏物，场地现状稳定。5边坡稳定性分析与设计对边坡自上至下按1:1.75放坡，每级边坡高8米。经计算，暴雨工况下，边坡5.1 填方边坡稳定性分析(1) 2#边坡为土质填方边坡，地面横坡较为平缓，边坡破坏模式为土体内部圆弧滑动.选取8-8,剖面作为典型剖面分析边坡的整体稳定性，如下图所示：整体稳定性安全系数大于规范要求的1.30,满足规范要求.(2) 4#边坡为岩质挖方边坡，最大高度为12.6m,边坡物质组成主要为砂、泥岩，边坡岩体类型为III类。岩体赤平投影分别如下图所示：对边坡自上至下按1:1.75、1:2分级放坡，每级边坡高8米.翻挖2m换填压实填土处理后，经计算，暴雨工况下，边坡整体稳定性安全系数大于规范要求的1.30,满足规范要求.5.2 挖方边坡稳定性分析(1) 1#边坡为土质挖方边坡，最大高度11.6m,边坡物质组成主要为素填土。1.岩足产/ 236 ZW 2LU< MT 41， ILE1 »1' ZJ2,<MK*ttt: MT NN 5.方«Wtlt 24' NSr平面沿动分析：边坡为切向坡，LXl与边坡相切，LX2与边坡相切，各组合交线交于坡外，边坡较稳定.边坡稳定性主要受岩体自身强度控制边坡设计坡率1:1.5,边坡按设计坡率放坡安全稳定。(3) 7#边坡为岩土混合边坡，最大高度16.6m,边坡物质组成主要为素填土砂、泥岩，为岩土混合边坡，边坡岩体类型为III类。岩体赤平投影分别如下图所示：一*，我111.福产生295, Zir 1UOF* W' ZTT 3U2itttt: 271' ZJ2， 4*i% 263' Nir 5市融城?侬83- Z53,选取4-4剖面作为典型剖面分析边坡的整体稳定性，如下图所示:平面滑动分析：7#边坡土层段为素填土层，岩土界面倾向坡内，容易沿土体内部失稳。岩质段为泥岩夹泥质砂岩，根据赤平投影图分析：边坡为反向坡，裂隙1、裂隙2与边坡相切，各裂隙组合交线倾向坡外，边坡稳定性主要受岩体强度控制。共N更边坡设计坡率1:1.5,边坡按设计坡率放坡安全稳定。经计算，暴雨工况下，边坡土质部分整体稳定性安全系数大于规范要求的1.30,满足规范要求.5.3 边坡防护设计2#高填方边坡自上至下按1:175、1:2.0分级放坡，每级坡高8m,设计护坡平台宽2.0m。为防止雨水冲刷，坡面设计蜂巢格室生态护坡。坡顶道路设计人行道栏杆兼做边坡坡顶防护网作用，坡脚和护坡平台设计截排水系统，截排水就近接入市政管网系统。另外边坡处现状边坡虽然稳定，但是为防止后填土滑落，设计对边坡采用挖台阶方式处理。1#,4#,7寸边坡为挖方边坡，地面距离建构筑物较远，采用坡率法放坡设计条件充足。1#边坡坡率果用1:1.75。4#,7#边坡自下而上按1:1.5、1:1.5分级放坡，每级坡高8m,设计护坡平台宽2.0m。为防止雨水冲刷，1#,4#,7#坡面均设计蜂巢格室生态护坡，坡顶设计防护栏杆。5.4 坡区综合排水设计挖方边坡坡顶和护坡平台设置截水沟，填方边坡坡脚和护坡平台设置排水沟，接入市政排水系统。5.5 峰巢格室生态植草护坡格室的标准幅宽为1.5m,上工格室厚度为18mmf抗光老化等级达到III级，格室组间连接处及拉断力不小于3.2KN按网宽方向与路线方向一致布置，相邻两幅三维网之间搭接宽度为IOcm,并用U型钉固定于坡面上，绿化基材混合物厚10cm.草种应根据气候区划进行选型，应具有优良的抗逆性，并采用两种以上的草种进行混播.6技术标准6.1 设计工作年限:永久性边城50年。6.2 边坡安全系数(结合本说明表1选择)a安全等级重要性系数永久性边坡安全系数临时性边城安全系数一般工况地雇工况噬L11.351.15L25二级1,01.31.101.20三级LO1.25L.05L15如施工过程中，发现地质情况和勘察设计资料不符，应及时通知建设、监理、勘察、设计、施工现场处理解决，施工单位不可私自盲目施工。7岩土力学春数(摘自地勘报告)场地内的岩土体物理力学参数值根据本工程地勘报告选取如下表3：表3岩上体设计参数取值场地覆盖层及图风化层荣盛踪二期道路工程岩土体分类指标素填士断质粘+-强风化混履砂岩强风化泥岩中风化泥质砂岩中凤化泥岩重度kN，")天然20加19.6240*24.5*24.625.6饱和20.520*24,2*24.8*24.825.7岩土体粘聚力杯准值CLkPa)天然28*/1335465池和J16*/2031*609*岩土体剪切内摩擦角标准值力(0)天落综合承产/31.5932."跑和综含26*/¾.4*28.6*岩石单轴抗压强度标准值(MPa)天然/15.95.5饱和J/1L23.5岩体变形摸量EOCI(MMPa)/0.40007岩体弹性摸S：E(l(MMPa>/0.43007岩体泊松比Ii/0.24032岩体抗拉强度标准值<MPa)/1.10032岩体破裂角3(。)/VLg61.2结构而抗剪裂瞭c(kPa)50*强度指标标准值（。）18*层面c(kPa)泥质砂岩结合面扣*砂、淀岩结合而取23（。）泥/砂岩结介面15*,砂、泥岩结介而联12*岩土与锚固体极限粘结强度标准值MCkPiiO60*300*100*700*300*水平抗力系6比例系数m（MWm4）6*20*/水平抗力系数CMNZm5）J/200*80*地基承载力特征值kJ）/110*4,0*3.0*4065.61996.5某地摩擦系数0,25*0.20*0.40*0.35»0.65*0.5*8边坡防护设计8.1 设计原则遵循国家有关环境保护法律、法规，环保措施设计符合场区发展规划和生态建设规划，实现经济效益、社会效益和环境效益的统一.设计采用动态设计法，施工采用信息法施工。边坡设计以"安全、经济、实用、美观、耐久”为原则，施工时应设置监测系统，根据施工情况随时反馈信息，根据实际情况对本设计进行修改。工程蝮工后，览测时间不得少于二个水文年。如施工过程中，发现地质情况和勘察设计资料不符，施工单位切勿盲目施工，参建各方应现场商洽处理方案。8.2 分段设计内容本工程中边坡土岩界面较为平缓，倾向与道路边坡相反，因此边坡采用坡率法放坡。I#、4#和7#挖方边坡，岩质坡率1:1.5,土质坡率1:1.75,每级坡高8m,设计护坡平台宽2.0m：3#高填方边坡自上至下按1:1.75、1:2.0分级放坡，每级坡高8m,设计护坡平台宽20m；为防止雨水冲刷，坡面设计蜂巢格室生态护坡。详见剖面图（一）、（二）、（三）、（四）、（五）。8.3 边坡截水泡设计本项目中1#、2#、4#、7#边坡截水沟采用C25混凝土浇筑。施工期间，应组织好边坡和其他附属设施施工的临时截排水措施。8.4 坡顶安全防护边坡坡顶防拉栏杆设置位置及栏杆大样图详见平面图和防拉栏杆大样图.9施工技术要点、注意事项及试Ift与检Sl要求9.1 挖方施工技术要求边坡开挖前应将适用于种植草皮和其他用途的表土储存起来，用于绿化填土。路基开挖采用“逆作法、自上而卜、分段跳槽分层开挖"，不得乱挖、超挖及欠挖，开挖至路基顶面时应注意预留碾压沉降高度。开挖过程中始终保持临时边坡坡型稳定，坡面开挖成型后应及时进行坡间防护，"随挖随支护"，严禁坡面长时间裸露。石方边坡开挖，石方开挖应以人工开挖、机械开挖或静盘破碎为主的综合方式为主.在接近设计坡面部分的开挖及坡面清理时，岩石边坡修整开挖稣取人工或风错开挖方式施工，严禁放炮辅助施工。清除的岩体或土体应及时转运至稳定场地,不得随意堆奔，以免ift成次生不稳定地质体.坡面清除应自上而下，对于凸出设计坡面大于0.5m以及设计坡面不稳定的块石应进行清除，设计坡面凹腔采用MU15浆砌块石嵌补。在学校建设范围内的拟建市政道路路基施工严禁爆破，其余段落的土质路基边坡、泥岩路基边坡无需爆破施工，砂岩质边坡以采用人工开挖、机械开挖或悖态破拜的方式为主的粽合开挖方式，同时应结合道路施工图中对本项目挖方边坡的施工耍求实旅.9.2 填方施工技术要求（D施工前应做好地面排水，避免雨水沿斜坡排泄，保持基底干燥，施工完后应及时回填夯实，并作成不小于5%的向外流水坡，避免积水软化地基.（2）回填前，应先清除坡面植被、耕土、淤泥等，当地面横坡坡度大于1：6时，应按坡面图所示开挖成台阶状，台阶通过参建各方验收合格后方可上部FI填。（3）填料可采用开挖产生的岩体（重庆以外地区可根据当地实际情况采用填料），回填时应分层夯实，块石粒径不应大于20OmiiU玉实系数大于0.94.压实填土天然重度不小于20kN/11天然内摩擦角不小于30°,内聚力不小于12kPa（注：中风化砂岩及其他强度大于30MPa岩体或砂砾石回填时只提天然内摩擦同不小于38。）;压实填土饱和重度不小于21kN',内摩擦角不小于27。,内聚力不小于9kPa（注：中风化砂岩及其他强度大于30MPa岩体或砂砾石回填时只提饱和内摩擦角不小于35。）.（4）填筑时不得发生粗料集中架空现象。（5）填土应分层填筑分层碾压，每层虚铺厚度为0.3m,每层填土压实质量需经检查合格后方可回填下一层，施工单位应作好每一层的质量检查记录，并完善签字手续。（6）填筑质量检查及验收1）在填筑上一层土体时，应先对己碾压过的填土进行质量检查，每40（W设置不少于一个检查点。2）填土高度每增高2.Om应进行一次阶段验收,压实度、重度、设计坡率等主要控制指标满足设计要求后方可进行下一阶段的填筑施工。9.3 护坡施工技术要求9.3.1 绿化草籽护坡草籽种类及含量以景观专业施工图为淮，若建设方对草籽种类另有要求，以满足业主要求确定。932格室生态植草护坡基材混合物由绿化基材、纤维、植壤上、植被种子等按一定比例混合而成；绿化基材由有机质、土壤结构改良剂等材料制成，应针对项目区具体特点进行标准试验，选定配合比。柩壤土应选用工程地原有的地表土或附近农田土粉碎风干过8mm筛，风干过筛后的植壤上应采取防水措施，含水量=20%；纤维可就地取秸秆、树枝等粉碎成LOL5mm长，含水应采取防水措施，含水量W20%。基材混合物的配比为（体积比）：绿化基材：纤维：植壤土=2040:40%.草种应选用适宜当地气候条件的优良品种，含草种的绿化基材混合物各成分含量宜根据野外工程试验综合确定。考虑喷射物的压缩变形，实际喷射用量应乘以约L5的系数。在坡面上喷播符合要求的基材和草籽后，用30g2的无纺布覆盖好.喷播后应加强管理，适时适度喷水。当幼苗植株长到5cm6cm或23片叶时，揭去无纺布。9.4 边坡施工工序挖方边坡施工工序；清理场地一定位放线一施工临时截、排水设施一自上而卜、横向分层、纵向分段依次开挖施工，严禁超挖一坡面防护。填方边坡施，顺序：边坡坡线定位一分层依实填筑T坡面防护一截、排水措施。清表施工工序：边坡定位放线f按设计深度（道路图纸要求）清表一表层种植土外运（或储存）f后期种植土使用。蜂巢格室护坡工序；清平边坡坡面一施工锚钉一挂蜂巢格室（含平台）f施工坡顶锚钉T格室内填三0cm种植上一格室表面喷IOcm营养上+草籽一养护.截、排水沟匚序：定位放线-基槽开挖一截水沟浆砌石施工一勾健.9.5 施工注意事项施工必须严格遵守施工技术规范及质量检验评定标准的要求。施工放样时，需注意衔接部位坐标及高程准确无误，并用多种可能的方法校核。仔细阅读设计图纸等有关设计文件及工程地质勘察资料，领会设计意图，熟悉场地工程地质状况，发现问题及时与相关单位联系。边坡施工应严格坚持"分段开挖、逆作法施工、动态设计、信息法施工"原则。（1）施工单位在组织事实施工前，应仔细调查边坡开挖范围内管线埋设情况，以防止在施工过程中，侵害到地下管线或附近结构物基础.<2）边坡坡顶临时和永久荷载均不应超过坡顶荷载设计标准。（3）在施工期间应注意对既有建构筑物的保护。<4）施工期间应加强坡面排水和场地排水处理，特别是雨季注意组织好环境排水。（5）开挖过程围护结构变形过大或变形速率过快时，应立即停止开挖，必要时采取回填措施或设置应急支撑以控制边坡变形发展。（6）施工方针对各种应急预案，应在现场预备抢修物资、设备、人员，确保每天24小时能快速及时处理各类边坡。施工隐情，抢隐物资、设备等须经过现场监理验收确认，满足抢险施工要求后方能开展正常施工作业。（7）建筑物监测发生异常应立即停止开挖，并疏散建筑物内人员，必耍时采取回填措施或设置应急支撑以控制边坡变形发展.（8）进行坡面清理施工前，应封闭周围小路，禁止通行，并设置安全警示。（9）坡面清理施工前，应采取有效的施工临时脚手架等防护措施，避免清除过程中的落石或上体危及下方保护对象和施工人员的安全。<10）所有边坡开挖均应在干地施工，对开挖施工中的地下水、雨水和施工积水，应采取有效'可靠的截、排水措施予以排除。如在雨季施工，应做好临时排水措施。（三）本工程遵循“动态设计、信息法施工”原侧.加强施工期的监测及和信息反馈。（12）本工程按现状（现有勘察责料）设计，如今后发生其它工程活动，应保证不影响本防护工程的稳定性和安全性.（13）施工前施工方应检查地块的现状水素关嘉，同时复核设计文件中拟建工程与周边地块的排水系统完整性，如有不符情况应及时通知设计人员。（14）在施工期间和竣工后两年内，甲方应委托有资质的专业监测单位进行边坡长期位移和变形观测。C15J边坡防护草籽种类、含量以及有机基材以景观专项设计图纸为准.（16）拟建工程如若设轨道保护，相关施工措施在满足本设计文件的要求下还需满足轨道保护专篇设计相关要求。（7）本项目边坡形成后，道路的附属设施施工时，应严格控制其对道路边坡的不利影响，例如:道路管网施工时必须分段跳槽施工，及时开挖及时问填；施工前应组织好临时截排水措施。（18）其它犬尽事宜，应严格按现行有关规范进行.10监测10.1监嚣原则和内容为了保证边坡工程在施工和运行中的安全，对工程进行安全监测。边坡工程监测项目应考虑其安全等级、支护结构变形控制要求、地质和支护结构特点。监测内容如下表4所示：表4边坡监测原则及测点布置位置监测项Fl耨I点布置位置二级边坡坡顶水平和垂直位移支护结构顶部应测地表裂健墙顶背后LOH岩质）1.5H（土而）范围内应测坡顶建（构）筑物变形边坡坡顶建筑物基础和墙面及整体倾斜应测降雨.洪水与时间关系应测锚杆(索)拉力外锄头或锚杆主筋选测支护结构变形主要受力构件选测支护结构应力应力最大处选测地下水，渗水与降雨关系出水点选测10.2边坡监测规定(1)施工过程中业主应聘请有资质的第二方监测单位进行施工监测，永久边坡蝮工后的监窝时间不小于两个水文年.IS时边坡竣工后的监窝时间同临时边坡设计使用年限，但需考虑临近地块开发时间因素.(2)监测方案可根据设计要求、边坡稳定性、周边环境和施工进程等因素确定，当出现险情时，应加强监测。(3)坡顶位移观测，应在每一典型边坡段的支护结构顶部设置不少于3个观测点的观测网，观测位移量、移动速度和方向。(4)当边坡变形曲线出现异常时，应加密测点和监测频率，必要时加强围护措施(5)当边坡变形值突变时，应停止施工，采取相应应急措施，待变形稳定后方可继续施工(6)坡顶位移规测，应在每一典型边坡段的支护结构顶部设置不少于3个观测点的观测网，观测位移量、移动速度和方向。(7)施工过程中应加强施工监控量测，根据监控量测数据及时调整设计参数，做到"动态设计、信息法施工”。10.3 边坡监测报警工况(1)有软弱外倾结构面的岩土边坡支护结构坡顶有水平位移迹象或支护结构受力裂缝有发展；无外倾结构面的岩质边坡或支护结构构件的最大裂缝宽度达到国家现行相关标准的允许值;土质边坡支护结构坡顶的最大水平位移己大于边坡开挖深度的1/500或20mm,以及其水平位移速度已连续3d大于2mtL(2)土质边坡坡顶邻近建筑物的累计沉降、不均匀沉降或整体倾斜已大于现行国家标准4建筑地基基础设计规范?CB50007规定允许值的801,或建筑物的整体倾斜度变化速度已连续3d每天大于0.00008：(3)坡顶邻近建筑物出现新裂缝、原有裂缝有新发展；(4)支护结构中有重要构件出现应力骤增、压屈、断裂、松弛成破坏的迹象；(5)边坡底部或周围岩土体已出现可能导致边坡其切破坏的迹象或其他可能影响安全的征兆；(7)根据当地工程经验判断己出现其他必须报警的情况。10.4 旅工险情应急处理10.4 .1当边坡变形过大，变形速率过快，周边环境出现沉降开裂等险情时，应暂停施工，并根据险情状况采用下列应急处理措施：(1)坡底被动区临时压重：(2)坡顶主动区卸土减载，并应严格控制卸载程序；(3)做好临时排水、封面处理；(4)临时加固支护姑构；(5)加强险情区段监测；
