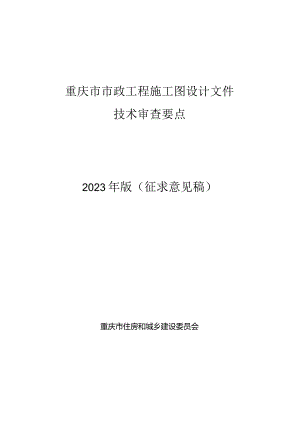

    重庆市市政工程施工图设计文件技术审查要点(2023征求意见稿).docx

    重庆市市政工程施工图设计文件技术审查要点2023年版(征求意见稿)重庆市住房和城乡建设委员会2023年月前言为促进勘察设计行业管理与技术创新,提高全市市政工程设计水平和质量,根据重庆市住房和城乡建设委员会“重庆市勘察设计行业创新研究与能力建设项目委托书”重庆市市政工程初步设计和施工图设计文件技术规定和审查要点要求,由重庆市勘察设计协会市政分会组织中设工程咨询(重庆)股份有限公司、重庆市市政设计研究院有限公司、林同松国际工程咨询(中国)有限公司、招商局重庆交通科研设计院有限公司、重庆市设计院有限公司等单位结合我市实际,编制了重庆市市政工程施工图设计文件技术审查要点O本技术审查要点依据国家、行业和重庆市的相关建设技术标准,对重庆地区新建、改建、扩建的城市道路工程、城市桥梁工程、城市隧道工程、城市给水工程、城市排水工程、城市综合管廊工程的施工图设计文件审查作出了具体规定。本审查要点是我市开展施工图设计文件审查的技术依据,由重庆市住房和城乡建设委员会负责管理,由中设工程咨询(重庆)股份有限公司负责具体内容解释口组织单位:重庆市勘察设计协会市政分会主编单位:中设工程咨询(重庆)股份有限公司重庆市市政设计研究院有限公司林同根国际工程咨询(中国)有限公司招商局重庆交通科研设计院有限公司重庆市设计院有限公司参编单位:中冶赛迪工程技术股份有限公司中煤科工集团重庆设计研究院有限公司中机中联工程有限公司中铁长江交通设计集团有限公司重庆市渝州工程勘察设计技术服务中心主要起草人:审查专家:目录第一篇行政审查部分1第二篇技术审查部分3第一章总则3第二章城市道路工程5(一)道路工程一一道路专业审查要点5(二)道路工程一一支挡结构及高边坡专业审查要点.10(三)道路工程一一交通工程专业审查要点13(四)道路工程一一排水专业审查要点15(五)道路工程一一海绵城市工程审查要点16(六)道路工程一一综合管线工程审查要点17(七)道路工程一一电照专业审查要点18(八)道路工程一一道路绿化专业审查要点20第三章城市桥梁工程22(-*)城市桥梁工程一一设计文件审查要点22第四章城市隧道工程32(一)城市隧道工程一一土建专业审查要点错误!未定义书签。(二)城市隧道工程一一通风专业审查要点错误!未定义书签。(三)城市隧道工程一一消防给水及灭火设施审查要点错误!未定义书签。(四)城市隧道工程一一照明与供配电专业审查要点错误!未定义书签。(五)城市隧道工程一一监控专业审查要点错误!未定义书签。第五章城市给水工程48(一)城市给水工程给排水专业审查要点48(二)城市给水工程建筑专业审查要点51(三)城市给水工程结构专业审查要点52(四)城市给排水工程电气专业审查要点56(五)城市给排水工程一一自控专业审查要点58(六)城市给水工程一一暖通专业审查要点60第六章城市排水工程63(一)给排水专业审查要点63(二)建筑专业审查要点71(三)结构专业审查要点72(四)电气专业审查要点75(五)自控专业审查要点80(六)暖通专业审查要点82第七章工业化建造专项设计84第一篇行政审查部分序号项目审查内容Ll建设程序报批要件是否按照"渝建发(2018)36号”文件附件1提交相应申报材料。L2上阶段批文执行情况技术指标等是否符合建设工程规划许可证规定或规划审查意见;政府投资项目初步设计批复意见是否落实。1.3相美审查、论证、评估完成情M1涉及高边坡项目支护方案设计可行性评估等事项的,是否已完成并取得合格意见;2工程建设项目消防设计专家评审、轨道交通控制保护区范围内建设项目专项审直等是否已完成并取得合格意见。2.1资质资格资质设计单位是否在资质等级许可的范围承揽建设工程设计业2.2资格1执业人员资格是否符合注册工程师执业范围;2未实施注册专业执业人员资格是否满足国家有关规定要求。3.1市场I'J文件编制1文件签署是否齐全、规范;2文件格式是否符含相应的规定;3文件编制内容范围是否符合联合审查要求。3.2入渝勘察设计单位单位是否报送入渝信息。33市场行为勘察设计单位和执业人员的市场行为是否规范。3.4承发包勘察设计承包、发包是否符合有关规定.4相关产业政策1设计是否充分体现了国家在环境保护、建筑节能、节水、节材、节地和新工艺、新材料、新设备、新结构等新技术应用方面的产业发展政策要求;序号项目审查内容2是否按规定应用建筑信息模型(BTM)技术:3是否按规定落实装配式建筑实施要求,第二篇技术审查部分第一章总则1 .0.1为规范重庆市市政工程施工图设计文件审查工作,明确审查内容,统一审查尺度,依据国家及部委有关的规定,结合本市实际情况,编制本要点。2 .0.2本要点适用于本市行政区域内城镇道路、城市桥梁、城市隧道、城市给水、城市排水的新建、改建、扩建工程施工图设计文件的审查。1 .0.3本要点规定的审查内容依据现行相关法规(本要点所称法规系法律、法规、部门规章及政府主管部门规范性文件的总称)和工程建设标准编写。1 .0.4根据重庆市住房和城乡建设委员会关于进一步加快应用建筑信息模型(BIM)技术的通知(渝建发(2018)19号)的要求,对市政工程中应当采用建筑信息模型(BIM)技术的建设工程项目,在设计阶段应采用建筑信息模型(BlM)技术,具体审查要求应按照重庆市市政工程施工图设计文件审查要点(2022年版)市政工程信息模型专篇执行。1.0.5各专业除按本要点内容审查外,尚需审查下列内容:1工程设计使用的工程勘察文件是否已审查且合格。2是否使用属于淘汰或禁止使用的建筑材料。使用限制使用的建筑材料时,是否符合相应的限制条件。3勘察设计企业、注册执业人员以及相关人员是否按相关规定在施工图设计文件(包括图纸和计算书)上加盖相应的图章和签字。4是否符合相关工程建设强制性标准条文要求。5是否符合住房和城乡建设部令第37号危险性较大的分部分项工程安全管理规定和住房和城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知(建办质(2018)31号)的规定。6是否符合作为设计依据的政府有关部门的批准文件要求。7是否符合重庆市建设领域禁止、限制使用落后技术通告的规定。8是否符合重庆市住房和城乡建设委员会重庆关于进一步加快应用建筑信息模型(BlM)技术的通知渝建发(2018)19号文的规定。9轨道交通工程安全保护区范围内,建设项目方案/初步设计专项审查等依法、依规应开展的技术审查或专项论证是否已完成并取得合格意见。1 .0.6除按国家建设部第81号令第五条规定进行了审定(或备案)的情况外,审查中发现的不符合强制性条文或违反法规的问题,应进行改正。对于审查中发现的其他问题,如设计未严格执行本要点的规定,应说明理由。1 .0.7除本要点内容外,施工图设计审查尚应包括现行有关地方性法规规定的内容。1.0.8本要点所涉及标准内容,以现行规范、规程内容为准。如因修订、新编标准规范,与本技术要点内容发生冲突,应执行新版规范。第二章城市道路工程(一)道路工程一一道路专业审查要点序号项目审查内容1设计文件总体要求1施工图设计文件是否对初步设计批复和专家审查意见的执行情况进行说明,未执行的是否阐明理由,理由是否充分合理。2施工图设计文件与批复初步设计对比,如有重大变化调整,是否具有相关的论证和批准文件;3施工图设计文件是否完整,文件标识、文件编录、文件签署、图纸签署是否规范,设计是否达到规定深度要求,主要工程数量表/设备材料表是否齐全;4主要设计基础资料及影响范围内的建(构)筑物基础资料是否齐全;工程地质勘察报告是否经过审查并且合格;5采用新技术、新材料、新设备、新工艺是否合理可行及有无排他性;6改建工程或涉及影响既有交通通道通行的工程是否编制施工期间交通组织方案;7是否提出了施工阶段质量和安全等注意事项。8涉轨建设项目是否有轨道交通专项审查报告。9施工图设计是否符合审查通过的轨道交通结构安全保护专项设计文件。2强制性条文执行情况1是否满足城市道路专业的强制性规范和强制性标准的规定;2对不符合现行强制性标准规定的,是否履行了相关报批程序井获得审批文件,采取的处置措施是否与批复文件一致。3总图设计图文1总平面图中道路的平面几何要素是否表达完整、正确;2相关专业内容是否表达齐全、正确;3道路相关结构物设置是否满足总体功能的需要:4对有关总体实施步骤及工序衔接内容是否进行说明。5涉轨项目是否表达建设项目与轨道交通的关系4平、纵设计与本节内容相关的技术规范:城市道路工程设计规范CJJ37,城市道路路线设计规范CJJl93,城市快速路设计规序号项目审查内容程CJJl29、城市道路交通工程项目规范GB55011等。1路线平面是否符合初步设计批复的耍求,路线平、纵线形指标是否符合规范要求,线路布置是否与地形地貌、工程地质条件和既有建构筑物相协调;平、纵设计是否存在安全隐思:2纵断面设计是否满足纵坡指标、重要节点控制标高、防洪控制标高、净空控制标高、建构筑物净空控制标高、路侧重要出入口控制标高、行车安全视距等要求,线位高程起伏是否体现经济合理:3隧道区段、互通区段及特殊结构物区段的平、纵线形技术指标是否符合安全性要求;4涉河道路是否满足城市防洪要求,若不满足是否有专项论证及论证意见。5横断面设计与本节内容相关的技术规范:城市道路工程设计规范CJJ37,城市道路路线设计规范CJJ193,城市快速路设计规程CJJl29、城市道路交通工程项目规范GB55011等。1道路横断面是否符合初步设计批复标准:2道路横断面分幅,机动车、非机动车、人行道、分车带等横断面组成及宽度是否满足规范要求:3快速路的主路横断面、辅道断面、集散车道断面、变速车道断面是否符合规范要求。6交叉设计6.1平面交又与本节内容相关的技术规范:城市道路工程设计规范CJJ37,城市道路交叉口设计规程CJJI52、重庆市城镇道路平面交叉口设计规范DBJ50/T-178.城市道路交通工程项目规范GB55011等。1平面交叉口交通组织、渠化及导流岛设置、进出口车道数量及宽度、路口展宽段长度与渐变段长度是否满足相关规范要求:2路缘石半径、停车视距、纵坡是否满足规范要求;3平面交叉口竖向设计是否满足行车安全、行车舒适、排水畅通、与周边建筑物标高相协调的规范要求:4平面交叉范围的人行过街设施和二次过街安全岛设置是否序号项目审查内容符合规范要求;5平面交叉口附近公交停靠站、公交专用道的设置是否满足规范要求;6高架桥下平面交叉设计是否满足行车安全要求。6.2立体交又本节内容相关的技术规范:城市道路交叉口设计规程CJJ152,城市道路工程设计规范CJJ37,城市道路路线设计规范CJJ193,城市快速路设计规程CJJl29、公路立体交叉设计细则JTG/TD21、城市道路交通工程项目规范GB55011等。1立交功能定位、形式、等级、标准是否符合初步设计批复要求:2与前后立交间距是否符合规范要求,如不满足规范要求,是否统一考虑立交间的交通组织;3立交匝道布设是否与交通量相匹配,主线、匝道各平纵线形指标、断面布置、加宽、超高是否满足规范要求:4立交匝道端部出入口设计、变速车道设置、出入口车道转换等是否符合规范要求;5立交相邻出入口间距是否满足规范要求:若立交出入口间距不足时,是否设置集散车道:6互通立交匝道之间、分离式交叉及通道的净空是否满足建筑限界要求;7立交范围公共交通系统设计、人行系统设计是否符合规范要求;8对立体交叉范围内桥梁、排水、照明、交通等各专业设计的审查要点参照相关专业要求执行。6.3道路与轨道交通、铁路线路交叉与本节内容相关的技术规范:城市道路路线设计规范CJJI93、城市道路工程设计规范CJJ37、城市道路交通工程项目规范GB55011等;6.3J道路与轨道交通、铁路线路立体交叉1道路与轨道交通、铁路线路立体交叉的建筑界限是否符合规范要求:2道路与轨道交通、铁路线路立体交叉范围交通视距要求是否符合规范要求;序号项目审查内容3道路与轨道交通、铁路线路立体交叉范围设置的交通安全防护设置是否符合国家现行相关规范的要求。6.3.2道路与铁路线路平面交叉1平交方案是否取得相关部门的批复和认可;2是否满足设置平面交叉的相关规范要求;3道路与铁路平交道口设置位置、通视条件是否满足交通安全运行及相关规范要求;4平交道口的交通控制方式是否满足要求;5无人值守或未设置自动信号的平交道口视距是否符合规范要求;6平交道口范围设置的交通安全防护设置是否符合国家现行相关规范的要求。7路基设计与本节内容相关的技术规范:城市道路工程设计规范CJJ37、城市道路路基设计规范CJJ194,城市道路交通工程项目规范GB55011等:1填方路基、挖方路基、半填半挖路基、沿河(溪)路基、水田路基等各种形式路基设计是否正确;2路基设计回弹模量、路基高度、压实度、路基填料指标是否满足规范要求:3填方及挖方路基边坡形式、坡率是否合理,边坡稳定安全系数是否符合规范要求;边坡绿化是否充分考虑沿线自然景观:4特殊路基路段的地基处理方案是否适应工点工程地质条件,是否满足稳定和工后沉降要求;5路基与其他结构物结合部是否有专项设计:6路基排水系统、防排水设施是否合理:7沿河及受水浸淹的道路段路基处置措施是否合理、完备。8路面设计与本节内容相关的技术规范:城市道路设计规范CJJ37,城镇道路路面设计规范CJJI69、公路沥青路面施工技术规范JTGF40、公路路面基层施工技术规范JTJ034、城市道路工程施工质量验收规范DBJ50-078、城市道路交通工程项目规范GB55011等。1路面结构设计是否满足交通荷载作用下的强度、抗滑和使用性能要求;序号项目审查内容2路面设计参数、混合料试验指标及结构分层是否合理;3所采用的材料是否与建设条件相适应:4对旧路路面补强设计,审查旧路的检测数据是否齐全、准确,补强设计是否合理。9行人和非机动车交通系统与本节内容相关的技术规范:城市道路设计规范CJJ37、无障碍设计规范GB5O763.城市人行天桥与地通道技术规范CJJ69,城市道路交通工程项目规范GB55011等。1行人及非机动车交通系统是否按照安全、连续、舒适,并与周边区域设施紧密结合,构成完整的交通系统;2行人及非机动车交通系统是否进行完善的无障碍设施设3行人及非机动车道宽度设置、人行横道及过街信号控制是否符合相关规范的要求;4人行天桥和人行地通道的设置是否符合规范要求。10公交交通设施10.1公共交通专用车道与本节内容相关的技术规范:城市道路工程设计规范CJJ37、快速公共交通系统设计规范CJJl36、城市道路交通工程项目规范GB55011等。1公共交通专用车道的布设方式、车道宽度、分隔设施、交通组织是否符合规范要求:2快速公交专用车道的设计是否符合规范要求。10.2公交港湾设计与本节内容相关的技术规范:城市道路工程设计规范CJJ37、快速公共交通系统设计规范CJJl36、无障碍设计规范GB5O763,城市道路交通工程项目规范GB55011等。1公交港湾的设置位置是否与公交规划、沿线交通需求及城市轨道交通等其他站点相结合设置:2公交港湾设置的型式、站台宽度、站台长度、进出口渐变段长度等是否符合相关规范的要求;11无障碍设施1城市道路的直道、无障碍坡道、缘石坡道等具体设计内容是否符合无障碍设计规范GB5O763,建筑与市政工程无障碍通用规范GB55019等的规定;2无障碍设施是否全路段连续、贯通,并与公交车站、人序号项目审查内容行天桥、人行地通等市政设施相衔接。12取、弃土场设计1是否明确取弃土场区域水文地质情况:2取弃土场的设计是否满足稳定性、安全性要求;3取弃土场排水组织是否可行;4取弃土形成超限边坡的是否履行了安全论证程序;5取弃土场防护、绿化设计是否复合水土保持方案的要求。13涉及轨道交通控制保护区建设项目专项1涉轨建设项目是否有轨道交通专项审查报告;2施工图设计是否符合审查通过的轨道交通结构安全保护专项设计文件。14施工期间交通组织1是否有完整合理可行的施工期间交通组织设计,交通组织设计是否满足施工期间车辆或行人通行和安全的需求:2交通标志标线设置是否正确。15抗震1道路工程及重要的附属构筑物是否按规定标准进行抗震设防设计。16节能、环保1是否将批准的环境报告书所提的环境保护方案纳入到施工图设计文件中,各项环保措施是否合理可行;2重要路段或居住区道路是否考虑防噪声设计;3绿地指标是否满足规划条件要求,视距、限界是否满足要求。17公众利益1对道路范围内古树、文物等是否采取保护措施:2道路设计是否考虑公交换乘和人行过街设施,且布设位置是否合理。18其他1是否提供应该具有的设计计算书。2采用新材料、新技术、新工艺是否满足相关规范要求。(二)道路工程-支挡结构及高边坡专业审查要点序号项目审查内容1强制性条文1是否满足道路及结构专业的强制性规范和强制性标准的规定。2对不符合现行强制性标准规定的,是否履行了相关报批程序并获得审批文件,采取的处置措施是否与批复文件序号项目审查内容一致.2支挡结构设计与本节内容相关的技术规范城市道路工程设计规范CJJ37、城市道路路基设计规范CJJI94、混凝土结构设计规范GB50010、建筑边坡工程技术规范GB50330,锚杆喷射混凝土支护技术规范GB50086s建筑与市政地基基础通用规范GB55003等。1设计说明中应包含对上阶段意见回复及执行情况;2人工挖孔桩是否己进行可行性专项论证:3支挡结构设计是否包括说明、平面布置图、立面图、剖面图、构造图、大样图、计算书等内容;4支挡结构确定的技术标准、分段及布置原则是否合理、支挡结构型式是否合理;5支挡结构的布置间距、截面尺寸、配筋参数等除满足计算要求外,是否满足规范构造要求;6支挡结构与周边重要建构筑物的相互关系是否梳理清楚,保护对象的限制性荷载是否明确,临近建构筑物的保护措施是否合理:7是否存在对支挡结构有影响的特殊性岩土及不良地质,并采取了有针对性的治理措施。8涉轨的总平面图、竖向布置图是否表达建设项目与轨道交通的水平距离、竖向距离。3高边坡专项设计与本节内容相关的技术规范:城市道路工程设计规范CJJ37,城市道路路基设计规范CJJ194,建筑边坡工程技术规范GB50330、建筑与市政地基基础通用规范GB55003等。序号项目审查内容1对高边坡路段是否有针对性的、并经审查合格的地勘报告:2高边坡方案可行性评估和超限高边坡安全论证程序是否完成,采用的高边坡支护方案是否有重大调整;3设计采用的边坡安全等级、设计使用年限、抗震设防标准等技术标准是否符合要求;4边坡稳定性分析方法是否符合相关规范要求,边界条件和荷载条件是否合理,岩土体指标运用是否正确,计算工况是否全面,分析过程和结果是否正确。4截排水设计1截排水设计原则及布置是否合理;2截排水沟截面尺寸计算是否正确。5耐久性设计1确定的环境类别是否合理;2确定的材料要求、构造要求及施工要求是否满足规范要求。6抗震1确定的抗震设防标准是否合理;2采取的抗震构造措施是否合理,进行的抗震计算是否正确。7施工及监测1设计建议的施工方案、施工步序是否合理;2设计提出的监测项目和要求是否合理、有针对性。8结构计算1选用的计算参数是否合理,岩土物理力学参数是否与勘察资料相吻合,临近重要建构筑物的支挡结构荷载修正系数是否合理;2破坏模式分析是否正确,有无遗漏:3选用的计算模型是否正确,计算工况是否全面;4计算内容及过程是否完整,计算结果是否满足规范要求。(三)道路工程一交理&工程专业审查要点序号项目审查内容1强制性条文1是否满足道路交通工程专业的强制性规范和强制性标准的规定:2对不符合现行强制性标准规定的,是否履行了相关报批程序并获得审批文件,采取的处置措施是否与批复文件一致。2交通工程总体1沿线节点交通组织及车道划分是否合理:2是否根据项目性质确定了合理的交通安全设施等级:3设计依据中的规范是否及时更新,是否出现过期作废规范;4工程量数量表一致性审查(工程量清单与平面图中设施设计是否一一对应包括项目类型、规格尺寸等,如项目存在限价设计时更应注重审查设计内容与工程数量表的一致性):5若新建道路工程存在与现状道路相交,应着重审查近期保通交通组织方案,同时核实该部分改造工程量是否纳入本项目范围内。3交通标志标线与本节内容相关的技术规范:城市道路交通工程项目规范(GB55011-2021),道路交通标志和标线GB5768、道路交通标志和标线第2部分:道路交通标志(GB5768.2-2022)城市道路交通标志和标线设置规范(GB51038-2015)、道路交通标线质量要求和检测方法(GB/T16311-2009),路面标线涂料(JT/T280-2004)及道路交通标志板及支撑件(GB/T23827-2021)等。1交通标志的设置是否合理、满足安全、导向需要;2交通标志牌尺寸及版面设计、标志内容、设置位置是否合理;3标志牌结构设计、立柱基础的地基承载力、使用材料是否符合规范要求:4单柱式杆件在设置不同尺寸的标志牌后,是否根据净高要求进行了相应的高度设计;5指路标志中的路名信息是否满足相关规范要求且保证中英文对照的准确性:序号项目审查内容6交通标线的布设是否与道路等级、技术标准相匹配并符合规范要求:7道路交通标线所用材料、施工技术要求是否符合规范要求;8车道渠化与交通转向需求是否匹配;导向箭头设置是否满足相关规范要求如导向箭头尺寸、设置组数与车速及道路等级是否匹配:导向车道线的长度与车速及道路等级是否匹配;车道分界线的线型与车速是否匹配等。4交通安全设施1交通安全设施是否符合现行国家标准,审查沿线设施工程的规模是否执行初设批复意见,并满足功能需求:2交通防护设施的设置是否体现因地制宜,不同区段应设置不同型式交通防护设施,并考虑不同型式护拦之间的平顺衔接:3在急弯陡坡等有安全隐患的地方是否按照规范要求设置了交通安全设施如减速标线、线型诱导标、急弯陡坡提示标志、突起路标、防撞桶等安全设施的设计。5交通信号监控1信号监控设施的设计规范更新较快,是否按照最新规范和交管部门要求进行了相应的设计;2交通信号监控各设备和材料的安装方式和位置是否合理明确;3设备选型、配置及技术指标是否满足系统功能需要,是否符合相关规范要求;4设备所用电源是否稳定、可靠,是否符合相关规范,容量是否满足要求;5各供配电系统负荷计算是否正确,仪表及电气元器件选型、开关整定、管线配合、防护等级、环境特点等是否正确,是否符合有关标准:6线缆管道、设备基础、预埋件、手孔、人孔等是否设计全面、到位,尺寸规格是否合理;7接地方式、接地电阻是否符合相关规范要求:8防雷等级及做法是否符合相关规范要求;9对电磁干扰是否采取了有效的抗干扰措施。6智慧交通(如有)1 .杆件是否进行了充分考虑预留设计;2 .智能设备的接线接电是否充分进行了预留设计;序号项目审查内容3.设施设备的设置是否满足区域及主管部门对智能交通的需求。(四)道路工程-排水专业审查要点序号项目审查内容1强制性条文1是否满足排水专业的强制性规范和强制性标准的规定;2对不符合现行强制性标准规定的,是否履行了相关报批程序并获得审批文件,采取的处置措施是否与批复文件一致。2主要技术规范及标准与本节内容相关的技术规范:室外排水设计标准GB50014,室外给水设计标准GB50013、城市给水工程项目规范GB55026、城乡排水工程项目规范GB55027、给水排水工程管道结构设计规范GB50332.给水排水工程构筑物结构设计规范GB50069、城市工程管线综合规划规范GB50289、城市给水工程规划规范GB50282城市排水工程规划规范GB50318,城巾防洪工程设计规范GB50805,给水排水管道施工及验收规范GB50268、山地城市室外排水管渠设计标准DBJ50/T-296、城镇内涝防治技术规范GB51222,建筑与市政工程抗震通用规范GB55002等。2排水管线1道路排水工程设计原则是否合适,排水系统是否完善;2设计标准参数选取是否合理;3排水管渠平面布局及排水方向与片区排水体系是否有效衔接;4立体交叉地道排水系统是否独立设置,其排水出口是否可靠;5城市主干路、快速路排水检查井设置是否满足道路安全营运要求.6设计流速及管道埋深等技术参数的选用是否符合规范及规定,对于在规范基础上适当超速雨污水管道,管渠材料、接口、基序号项目审查内容础形式是否合理;7特殊管线段布置原则是否合理,设计参数是否满足规范要求;8现状排水管网保护及迁改是否可行;9排水管线管材、附属构筑物、管道开挖回填是否能够满足规范要求,同时满足抗震设计要求。10项目涉及的危大工程表述是否全面,以及重点部位和环节措施是否合理:H管道施工验收维护规定是否符合规范要求(五)道路工程一一海绵城市工程审查要点序号项目审查内容1总体要求1设计文件是否完整、有效,其深度是否达到国家和重庆市有关规定要求。2是否符合国家和重庆市相关政策、标准的要求。3设计控制指标是否符合上位规划或上阶段主管部门的批复(对于海绵城市规划尚未覆盖的区域,是否符合重庆市海绵城市规划与设计导则的相关规定)。2强制性条文1是否满足海绵城市专业的强制性规范和强制性标准的规定:2对不符合现行强制性标准规定的,是否履行了相关报批程序并获得审批文件,采取的处置措施是否与批复文件一致。3海绵城市与本节内容相关的技术规范:海绵城市建设技术指南-低影响开发雨水系统构建、重庆市海绵城市建设工程设计文件编制深度规定T氐影响开发雨水系统(试行)和重庆市海绵城市规划与设计导则、低影响开发雨水系统设计标准(DBJ50T-292-2018)等。2 1设计目标和控制指标是否符合初步设计批复或上位规划要求。3 1.n)设施构造设计是否满足计算容积的要求。4 1.ID设施的防渗措施、溢流排放设施设置是否合理。5 道路纵坡为2%-7%时,生物滞贸等LlD设施是否设置为阶梯序号项目审查内容1总体要求1设计文件是否完整、有效,其深度是否达到国家和重庆市有关规定要求。2是否符合国家和重庆市相关政策、标准的要求。3设计控制指标是否符合上位规划或上阶段主管部门的批复(对于海绵城市规划尚未覆盖的区域,是否符合重庆市海绵城市规划与设计导则的相关规定)o2强制性条文1是否满足海绵城市专业的强制性规范和强制性标准的规定;2对不符合现行强制性标准规定的,是否履行了相关报批程序并获得审批文件,采取的处置措施是否与批复文件一致。型。5雨水进入道路生物滞留设施前,是否采取预处理措施。6道路LlD设施进水口(如路缘石豁口)设置是否合理,进水条件是否良好。7是否简要说明所选LID设施及配套设施的施工安装要求。8是否简要说明项目建设后LID设施的维护与管理措施。(六)道路工程-综合管线工程审查要点序号项目审查内容1强制性条文1是否满足综合管线专业的强制性规范和强制性标准的规定;2对不符合现行强制性标准规定的,是否履行了相关报批程序并获得审批文件,采取的处置措施是否与批复文件一致。2主要技术规范及标准与本节内容相关的技术规范:城市工程管线综合规划规范GB50289,通信管道与通道工程设计标准GB50373、城镇燃气设计规范GB50028.城市电力规划规范GB/T50293、重庆市市政公用设施及管线综合规划导则(DZOO7-2O17)等.3综合管线1各管线间的平面间距、竖向控制设计是否满足相关规范的要求:序号项目审查内容2主要交叉口各管线竖向控制设计是否合理;3新建管线与现状保留、保护管线的关系处理是否合理可行:4过桥管线是否违反相关规范规定:5管线与周边现状及规划管线间是否有效衔接。(七)道路工程-电照专业审查要点序号项目审查内容1强制性条文1是否满足电照专业的强制性规范和强制性标准的规定;2对不符合现行强制性标准规定的,是否履行了相关报批程序并获得审批文件,采取的处置措施是否与批复文件一致。2主要技术规范及标准包括城市道路交通工程项目规范GB55011,市容环卫工程项目规范GB55013、园林绿化工程项目规范GB55014、建筑节能与可再生能源利用通用规范GB55015、建筑环境通用规范GB55016.建筑与市政工程无障碍通用规范GB55019,建筑电气与智能化通用规范GB55024,特殊设施工程项目规范GB55028.安全防范工程通用规范GB55029、建筑与市政工程施工质量控制通用规范GB55032,消防设施通用规范GB55036,建筑防火通用规范GB55037,城市道路工程设计规范CJJ37、城市道路照明设计标准CJJ45,LED城市道路照明应用技术要求GB/T31832.供配电系统设计规范GB50052,低压配电设计规范GB50054,建筑物防雷设计规范GB50057,并联电容器装置设计规范GB50227.城市道路照明工程施工及验收规程CJJ89、城市夜景照明设计规范JGJ/T163、城市道路及高速公路城市段照明设计规范DB50/T1233,城市夜景照明技术规范DB50/T234等。3变配电系统1负荷等级是否正确;负荷计算、无功补偿是否正确;2变压器容量选型是否合理:变配电方案及回路配置是否正确;低压配电半径是否合理;3变配电系统主要设备材料参数选择是否正确;序号项目审查内容4变配电系统中各主要元器件整定值是否正确;5电气导体截面选择是否满足GB500542011中第3.2.2条规定。4功能照明系统1照明设计参数应满足功率密度、平均照度/亮度、照度/亮度总均匀度、眩光限制和环境比评价指标要求:2照明主要设备材料主要参数选择是否正确;3照明布置是否合理(包括车行道、人行道、道路特殊区段和道路相关场所,如标准段和交会区、分合流车道、环岛、曲线路段、车站、立交桥等道路特殊区段)。4照明控制系统是否合理。5景观照明系统1景观照明方案是否合理,是否形成光污染,是否对道路、铁路、机场、航运、居民形成干扰和冲突;2景观照明灯具照度/亮度、功率密度、上射光通比是否满足规范要求:3景观照明供电及平面布置是否安全合理。4景观照明控制系统是否合理。6道路智能化系统1各智能化系统及子系统功能/性能设计是否正确、合理;主要系统参数、技术参数选择是否正确、合理;2各系统后端设备配置是否合理,机房子系统设计是否正确、合理,能否满足功能/性能、管理、安全需要;3各智能化系统及子系统供电、通信及联动是否满足功能/性能要求,是否满足规范规定7其它电气系统1其它电气系统功能/性能设计是否正确、合理;主要系统参数、技术参数选择是否正确、合理:2其它电气系统供电、通信及联动是否满足功能/性能要求,是否满足规范规定。8节能设计1供配电线路、变压器、设备控制等节能措施是否正确、合理。2照明设计功率密度LPD值是否符合规范:3光源及配套电器选择是否正确、合理:灯具效能/效率、色温、显色性、配光曲线是否符合相关规定及项日情况;4照明控制、照明调光等节能措施是否正确、合理。序号项目审查内容91系统接地型式、末端短路电流、电缆分支方式、防火等安全安全措施是否正确、合理:2直接接触、间接接触、安全特低电压等电击防护安全措施是否正确、合理;安全设计3防雷、防浪涌、防过电压、防跨步电压、接地和等电位联接等安全措施是否正确、合理:4变配电设备、灯杆、管线等设备设施基础、通道、材料结构及防盗安全措施是否正确、合理。(八)道路工程一一道路绿化专业审查要点序号项目审查内容1强制性条文1是否满足绿化专业的强制性规范和强制性标准的规定;2对不符合现行强制性标准规定的,是否履行了相关报批程序并获得审批文件,采取的处置措施是否与批复文件一致。2绿化设计与本节内容相关的技术规范:城市综合交通体系规划标准GB/T51328-2018,城市道路工程设计规范(2016年版)CJJ37-2012、城市道路绿化规划与设计规范CJJ75-1997等。1是否遵循道路绿化规划与设计基本原则,保证行车视线的原则和保证行车空间的原则;2设计文件中绿地率是否符合相应等级道路的绿地率指标;3行道树的栽植距离是否与植物规格相匹配;4是否对路段现有古树、名木采取合理的保护措施:5树木与市政公用设施的最小平均距离和最小垂直距离是否符合规范要求:6绿化植物与建筑物、构筑物的平面间距是否满足要求,对采光、消防、防盗有无不利影响;7植物选择是否符合当地气候环境,是否适应道路环境条件;8设计植物与原生植物是否协调,是否符合植物生态习性;第三章城市桥梁工程(一)城市桥梁工程-设计文件审查要点序号项目审查内容1设计文件总体耍求1设计文件(说明、总图及其他图纸)是否完整齐备:2主
