重庆部分城市轨道交通噪声源、振动源强测试结果、交通工程减振降噪设计专篇编写纲要.docx

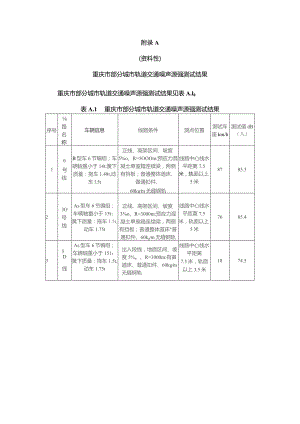

附录A(资料性)重庆市部分城市轨道交通噪声源强测试结果重庆市部分城市轨道交通噪声源强测试结果见表A.l0表A.1重庆市部分城市轨道交通噪声源强测试结果序号路名称车辆信息线路条件测点位置测试车速km/h测试值dB（八）16号线B型车6节编组；车辆轴重小于14t;簧下质量：拖车1.48t,动车l.5t正线、高架区间、坡度5%o、R=5OOOm;预应力混凝土单室箱连续梁，两侧有挡板；普通整体道床、普通扣件、60kgm无缝钢轨线路中心线水平距离7.5米，轨面以上5米8785.32IO号线As型车6节编组；车辆轴重小于15t；簧下质量：拖车1.5t,动车1.75t正线、高架区间、坡度3%o、R=3000m;预应力混凝土单室箱连续梁，两侧有挡板；普通整体道床*普通扣件、60kgm无缝钢轨线路中心线水平距离7.5米，轨面以上5米7685.435D线As型车6节编组；车辆轴重小于151；簧下质量：拖车1.5t,动车1.75t出入段线，地面区间、坡度5%。、R=3000m:有鼻道床、普通扣件、60kgm无缝钢轨线路中心线水平距离7.5米，轨面以上3.5米1874.5附录B（资料性）重庆市部分城市轨道交通振动源强测试结果重庆市部分城市轨道交通振动源强测试结果见表B.I.表B.1重庆市部分城市轨道交通振动源强测试结果序号线路名称车型测试区间敷设方式道床类型扣件类型线路平面条件实际车速km/hZ振级dB16号线B型车6节编组曹家湾站蔡家站地下普通整体道床DTVl2扣件直线7875.326号线B型车6节编组茶园站邱家湾站区间地下普通整体道床DTVI2扣件直线8675.631号线B型车6节编组大学城站尖顶坡站高架普通整体道床DTVI2扣件直线7262.545号线As型列车6节编组园博中心站-丹鹤地下普通整体道床DTVl2扣件直线7577.8510号线AS型列车6节编组长河站江北机场T3航站楼地下普通整体道床DTVI2扣件直线7877.2610号线As型列车6节编组长河站江北机场T3航站楼高架普通整体道床DTVl2扣件直线7572.2附录C（规范性）重庆市城市轨道交通振动与噪声控制设计专篇编制提纲一、概述C.1环境振动与噪声控制设计专篇应按以下提纲编制1概述1.1设计依据、范围及设计年度1.2相关审查/批复意见主要内容及执行情况主要包括可行性研究报告、环境影响报告书（表）与初步设计文件等审查/审批意见中有关噪声、振动的主要内容及执行情况，列表对照说明。1.3工程概况1.4敏感建筑物分布情况1.5设计采用的技术规范与标准2环境影响预测与评价2.1环境噪声影响预测与评价若已有批复的工程环境影响报告书（表），则依据批复后的环境影响报告书（表）说明下列环境噪声影响分析的主要内容；若无批复的工程环境影响报告书（表），则在环境现状调查、工程设计相关资料研读等基础上，按照HJ2.4、HJ453的规定进行环境噪声影响预测与评价。环境噪声影响预测与评价的主要内容如下：a）预测运营期所有噪声敏感建筑物的噪声贡献值和预测值，评价其超标、达标情况。b）预测运营期厂界（场界、边界）噪声贡献值，评价其超标、达标情况。c）对于未建成区或规划噪声敏感建筑物区段，预测给定条件下的噪声达标距离。d）针对超标噪声敏感建筑，应开展声屏障声学设计，预测采取声屏障措施后的噪声贡献值和预测值，评价其超标、达标情况。2.2振动影响预测与评价若已有批复的工程环境影响报告书（表），则依据批复后的环境影响报告书（表）说明下列振动影响预测与评价的主要内容；若无批复的工程环境影响报告书（表），则在环境现状调查、工程设计相关资料研读等基础上，按照HJ453的规定进行振动影响预测与评价。振动影响预测与评价的主要内容如下：a）预测列车运营对振动敏感建筑物的振动影响，评价其超标、达标情况。b）预测列车运营对建筑物室内二次辐射噪声的影响，评价其超标、达标情况。C）对文物保护单位内的不可移动文物的振动影响，评价其超标、达标情况。d）对未建成区或规划振动敏感建筑物区段，预测给定条件下的振动达标距离。e）其他振动影响分析。3环境噪声与振动控制措施3.1环境噪声控制措施依据运营期噪声影响评价结果与噪声控制要求，重点说明声屏障设计，包括声学设计、结构设计、基础类型、吸声材料选择，附声屏障设计工点统计表（含里程、左右侧、长度、高度、结构形式、材料类别、基础形式等）；说明隔声窗设计，附隔声窗设计工点统计表（含里程、左右侧、面积，结构形式等）；说明噪声源降噪设计；说明其他噪声控制措施情况等。3.2振动控制措施依据运营期振动影响评价结果与振动控制要求，重点说明振动源、振动传播途径等方面的振动控制措施，振动控制措施设计工点统计表（含里程、振动控制措施类型、振动控制措施名称、振动控制措施工程数量等；说明受振点功能置换等措施，附设计工点统计表（含里程、面积等）；说明其他振动控制措施情况等。4投资概（预）算5施工注意*项及安全风险防范C.2环境振动与噪声控制设计专篇应附以下附件、附图1附件a）有关行政许可手续；b）有关协议；c）有关纪要及公文；d）其它。2附图a）图纸目录；b）噪声控制措施设计图（包括平面图、横断面图、立面图、结构及工艺图等）；c）振动控制措施设计图（包括平面图、结构、工艺图等）。
