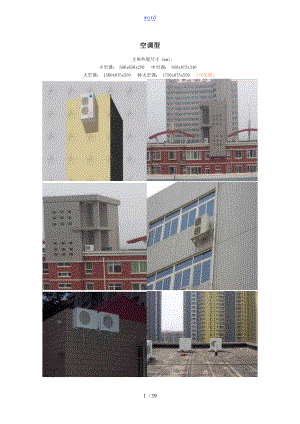

word空调型主体外观尺寸 (mm): 小空调： 500x650x250 中空调： 850x875x340 大空调： 1500x875x550 特大空调： 1750x875x550 （可定制） 空调型美化天线描述 1） 概述：安装于楼体顶台或侧墙的隐蔽美化天线，楼面侧墙安装或者落地安装，颜色图案标准。 2 ）产品配置： 1 、同时支持5度机械下倾，配一支天线时机械下倾最大方向40度； 2 、 标准配置含一支抱杆、外罩、锚固用化学螺栓等。 3 ）优点及特点： 1 、隐蔽效果非常好，通用性最好，是常见的楼体附属物件； 2 、外罩背面开维护孔，可方便维护； 3 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能； 4 、支架采用化学螺栓锚固，可即时安装，抗震动； 4 ）建议安装场所： a 楼顶电梯间或局部高处的顶台（优先安装场所）。 b 楼体外侧墙面。变色龙型主题外观尺寸（ mm ） 1640x500x480 （可定制） 变色龙美化天线描述 1） 概述： 安装与楼体外墙的隐蔽美化天线紧贴外墙安装，颜色外观与楼体一致，为定制图案。 2 ） 产品配置： 1 、适合1支长1.5米及以下，宽0.27米及以下天线安装； 2 、500×475mm规格外罩可实现最大5度机械下倾； 3 、标准配置含抱杆、外罩、锚固用化学螺栓等。 3 ） 优点及特点： 1 、隐蔽效果很好，不易被察觉； 2 、美化外罩侧面开有维护口，可方便维护；外罩与支架之间可相对滑动，方便安装和维护； 3 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能； 4 、颜色外观与楼体一致，为定制图案； 5 、支架采用化学螺栓锚固，可即时安装，抗震动； 4） 缺点：安装墙面为楼体外墙面时，安装和维护会稍有不便，需要使用安全吊篮。 5） 建议安装场所： a. 楼顶电梯间或局部高台外侧墙（优选安装场所）。 b. 楼体平整外墙。烟囪型主题外观尺寸（ mm ）： 2000x 600 2000x610x610 （可定制）烟囪型美化天线描述 1） 概述：安装于楼体顶台的隐蔽美化天线，女儿墙安装或落地安装，颜色外观与楼体一致，多为定制图案。 2） 产品配置： 1 、美化罩须适合1.7米及以下天线安装，可实现5度机械下倾； 2 、 3米、4米产品由两节构成； 3 、标准配置含杆体、外罩、锚固用化学螺栓、接地扁钢等。 3 ）优点及特点： 1 、隐蔽效果可做成与楼体建筑风格一致的楼体附属结构，外观不易察觉。 2 、支持5度机械下倾，水平±30度可调； 3 、支持1.7米以下天线5度机械下倾；水平±30度可调； 4 、外罩天线安装部份底部有维护口，可方便维护； 5 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能； 6 、颜色外观与楼体一致，多为定制图案； 7 、支架采用化学螺栓锚固，可即时安装，抗震动； 3） 建议安装场所： a 楼顶电梯间或局部高出的顶台（优先安装场所） . b 楼体顶台。 方型集束主题外观尺寸（ mm ）： 2000x610x610 ； 2000x700x700 ; 方型集束美化天线描述 1) 概述：安装于楼体顶台的隐蔽美化天线，女儿墙安装或落地安装，颜色外观与楼体一致，多为定制图案。 2 ）产品配置： 1 、美化罩适合3支1.7米及以下天线； 2 、标准配置含杆体、外罩、锚固用化学螺栓、接地扁钢等。 3 ）优点及特点： 1 、可支持3支1.7米及以下天线， 造型美观，天线集中，数目少，外观不易察觉。 2 、天线设置固定电下倾角，水平方位角三面天线间隔 120 °（固定），跳线隐藏于美化外罩部，从下端出线孔走出跳线，整体安装比较方便简洁。 3 、外罩天线安装部份底部有维护口，可方便维护； 4 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能； 5 、颜色外观与楼体一致，多为定制图案； 6 、支架采用化学螺栓锚固，可即时安装，抗震动； 4 ）缺点：天线架高有所限制，水平方位角固定不可调。 5 ）建议安装场所： a 楼顶电梯间或局部高出的顶台（优先安装场所） . b 楼体顶台。 灯塔型主题外观尺寸（ mm ）： 1980x 560 （此为单节尺寸，可双节连接，上部灯头样式可选） 灯塔型美化天线描述 1） 概述：安装于大型广场、旅游景区、宽阔空地等，或者安装于具有安装条件的楼顶面上。外观多为标准颜色和图案，也可以与楼体外观颜色一致。 2 ）产品配置： 1 、适合1.7米及以下天线,安装，支持4度机械下倾； 2 、标准配置含杆体、外罩、锚固用化学螺栓、接地扁钢等。 3 ）优点及特点： 1 、造型大方，天线集中，外观不易察觉。 2 、装三面天线机械下倾角度固定，水平方位三面天线相互间隔 120 ° ( 固定 ) ，跳线隐藏于美化天线外罩和杆体部，从下端出线孔走出跳线，架设高度选择性大，能满足不同要求。 3 、美化杆体钢构部份经热镀锌和喷漆处理，可有效提高美观度和抗腐性能； 4 、杆体可通过12条12馈线； 5 、杆体整体抗风性能按抗12级阵风设计； 6 、杆体采用化学螺栓锚固，可即时安装，抗震动； 4 ）缺点：天线体积较大，需要附属安装设备，安装不是非常方便。 5 ）建议安装场所： a 大型广场、旅游景区、宽阔空地等（优先安装场所） b 楼体顶台。 围栏栅格、组合型围栏栅格、花架型美化天线描述 1） 概述：安装于楼体顶部旷阔平台的隐蔽美化天线群，落地安装，颜色图案标准或定制。 2 ）优点及特点： 1 、隐蔽效果好，是常见的附属建筑装饰，天线隐藏在围栏或栅格背后，与楼体建筑风格一致的楼体附属结构，外观不易察觉。 2 、支持5度机械下倾，水平±30度可调； 3 、支持1.7米以下天线5度机械下倾；水平±30度可调； 4 、外罩天线安装部份底部有维护口，可方便维护； 5 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能； 6 、颜色外观与楼体一致，多为定制图案； 7 、支架采用化学螺栓锚固，可即时安装，抗震动； 2） 缺点：工程量大 , 价格昂贵。 3） 建议安装场所： 有大面积平台结构简单的楼顶。方柱型主体外观尺寸（ mm ）： 1850x475x475; 2000x600x600 （可定制） 方柱型美化天线描述： 1） 概述：安装于楼梯顶台的隐蔽美化天线，女儿墙安装或落地安装，颜色外观与楼梯一致，多为定制图案。 2） 产品配置： 1、 美化罩适合 1.5m 以下天线 ; 2、 3m 、 4m 美化外罩由 2 节对接构成： 3 ）优点及特点： 1 、隐蔽效果好，可做成与楼梯建筑风格一致的楼体附属结构，外观不易察觉； 2 、可支持1.7米及以下天线，支持5度机械下倾；水平±30度可调； 3 、外罩天线安装部份底部有维护口，可方便维护； 4 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能； 5 、产品标颜色外观与楼体一致，多为定制图案 6 、支架采用化学螺栓锚固，可即时安装，抗震动； 4 ）建议安装场所： a . 楼顶电梯间或局部高出的顶台（优选安装场所）。 b. 楼体顶台。 圆柱型主体外观尺寸（mm)：2000X600 圆柱形美化天线描述1） 概述：安装于楼体顶台的隐蔽美化天线，女儿墙安装或落地安装，颜色外观与楼体一致，多为定制图案。2）产品配置：1、美化罩须适合1.7米及以下天线安装，可实现5度机械下倾；2、3米、4米产品由两节构成； 3、标准配置含杆体、外罩、锚固用化学螺栓、接地扁钢等。3）优点及特点：1、隐蔽效果好，可做成与楼体建筑风格一致的楼体附属结构，外观不易察觉。2、支持1.7米以下天线5度机械下倾；水平±30度可调；3、外罩天线安装部份底部有维护口，可方便维护；4、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能；5、颜色外观与楼体一致，多为定制图案；6、支架采用化学螺栓锚固，可即时安装，抗震动；4）建议安装场所：a 楼顶电梯间或局部高处的顶台(优先安装场所)。b 楼体顶台。圆形集束主体外观尺寸（ mm ）： A 型：2000X440 B 型：2000X520 D 型：2300X620 圆型集束美化天线描述 1）概述：安装于楼体顶台的隐蔽美化天线，女儿墙安装或落地安装，颜色外观与楼体一致，多为定制图案。 2 ）产品配置： 1 、装三面板状天线天线水平方位角固定相隔120度，整体方位角可任意调整； 2 、标准配置含杆体、外罩、锚固用化学螺栓、接地扁钢等。 3 ）优点及特点： 1 、造型美观，天线集中，数目少，外观不易察觉。 2 、天线设置固定电下倾角，水平方位角三面天线间隔 120 °（固定），跳线隐藏于美化外罩部，从下端出线孔走出跳线，整体安装比较方便简洁。 3 、外罩天线安装部份底部有维护口，可方便维护； 4 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能； 5 、颜色外观与楼体一致，多为定制图案 6 、支架采用化学螺栓锚固，可即时安装，抗震动； 4 ）建议安装场所： a 楼顶电梯间或局部高出的顶台（优先安装场所） . b 楼体顶台。 水塔型主体外观尺寸（ mm ）： 2500x 1050 水塔型美化天线描述 1） 概述：安装于楼体顶台的隐蔽美化天线，落地安装，天线外观多为标准颜色和图案，也可以与楼体外观颜色一致。 2） 产品配置： 1 、外罩高度2.5米，直径1050mm，支持5度机械下倾，水平调节30度； 2 、杆体、外罩、锚固用化学螺栓、接地扁钢等。 3 ）优点及特点： 1、 造型是常见的楼体附属物，天线集中，数目少，外观不易察觉。 2、 装三面天线机械下倾角度调整围均为05°，水平方位角度调整围±30°，跳线隐藏于美化外罩部，从下端出线孔走出跳线。 3、 外罩可安装3支天线； 4、 外罩底端分两半，由螺丝连接，可方便维护； 5、 美化杆体钢构部份经热镀锌和喷漆处理； 6、 1050 直径水塔杆体支撑半径为1.1米； 7、 杆体分节设计，方便搬运； 8、 杆体采用化学螺栓锚固，可即时安装，抗震动； 9、 建议安装场所： a 楼顶电梯间或局部高出的顶台（优先安装场所） . b 楼体顶台。仿真树型主体外观尺寸（ mm ）：高度 30005000 ；直径 400 600 仿真树型美化天线描述 1） 概述：生物仿真美化天线，安装于大型广场、旅游景区。宽阔空地等，或者安装于具有安装条件的楼顶面上，树型多为棕榈树或街道美化树。 2 ）产品配置： 1 、支持5度机械下倾； 2 、杆体、外罩、锚固用化学螺栓、接地扁钢等。 3 ）优点及特点： 1 、生物仿真美化天线，安装于大型广场、旅游景区、宽阔空地等，或者安装于具有安装条件的楼顶面上，树 型多为棕榈树或街道绿化树。 2 、造型逼真，外观完全不易察觉。天线机械下倾角0° 5 °，水平方位角度调整围±30°，跳线隐藏于树叶和树杆部，从树杆底端走出跳线。 3 、外罩底端分两半，由螺丝连接，可方便维护； 4 、杆体可通过18条12馈线； 5 、杆体整体抗风性能按抗12级阵风设计； 6 、杆体分节设计，方便搬运； 7 、杆体采用化学螺栓锚固，可即时安装，抗震动； 4 ）建议安装场所： a 大型广场、旅游景区。宽阔空地等 ( 优先安装场所 ) 。 b 楼体顶台。 排风管型主体外观尺寸（mm)：2000X206 (可根据实际情况设计)排风管型美化天线描述1） 概述：安装于楼体顶台的隐蔽美化天线，落地安装，天线外观多为标准颜色和图案，也可以与楼体外观颜色一致。 2 ）产品配置： 1 、美化罩须适合1.7米及以下天线安装，可实现5度机械下倾； 2 、标准配置含杆体、外罩、锚固用化学螺栓、接地扁钢等。 3 ）优点及特点： 1 、支持5度机械下倾，水平±30度可调； 2 、支持1.7米以下天线5度机械下倾；水平±30度可调； 3 、外罩天线安装部份底部有维护口，可方便维护； 4 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能； 5 、颜色外观与楼体一致，多为定制图案； 6 、支架采用化学螺栓锚固，可即时安装，抗震动； 3 ）建议安装场所： a 楼顶电梯间或局部高出的顶台（优选安装场所）。 b 楼体顶台。小区美化路灯型08/25 全向路灯型天线 频率围824MHz 960MHz；1710MHz2500MHz 驻波比1.5输入阻抗50 增益824MHz 960MHz 6dBi；1710MHz2500MHz 7dBi 副瓣电平-5dBi不圆度±2dB仰角9-15 ° 极化形式垂直水平波瓣宽度360 ° 垂直波瓣宽度824MHz 960MHz 15-21°；1710MHz2500MHz 18-20° 功率容量200W接口形式N 型阴头,5DFB电缆 雷电保护直流接地标准尺寸76mm3300mm路灯美化天线的的外观和式样可在下列式样中选择，同时因为灯头和底座式样的不同，路灯的整体高度可能会略有不同，如果对路灯的外观式样等有特殊要求，也可以提出进行定做。技术指标相同的其他产品型号及图片LD02 LD03 LD04 LD05 LD06 LD07 LD08 LD09 LD10 LD11 LD12 LD13 LD14 LD15 LD16 LD17 LD18 LD19 LD20 LD21 LD22 LD23 LD24 LD25 LD26 LD27 LD28 LD29 LD30 LD31 LD32 LD33 LD34 LD35 LD36 LD37 LD38 LD39 LD40 LD41 LD42 LD43 广告牌型（ 1 ） 08/25 定向广告牌天线 频率围824MHz 960MHz ；1710MHz2500MHz 驻波比1.5输入阻抗50 增益6-10dBi俯仰角0 ° 极化形式垂直水平波瓣宽度824MHz 960MHz80-100°；1710MHz2500MHz 60-110° 垂直波瓣宽度824MHz 960MHz 80-90°；1710MHz2500MHz 40-60° 前后比18dB功率容量100W接口形式N 型阴头,5DFB电缆 雷电保护直流接地广告牌 GGP01 800m-2500m 定向 广告牌尺寸（ mm ）： 600*400*80 总高度（ mm ）： 800 注 : 颜色字样可定制 广告牌 GGP02 800m-2500m 定向 广告牌尺寸（ mm ）： 500*300*150 安装于灯杆上。注 : 颜色字样可定制 安装于已有的路灯杆上 广告牌 GGP03 800m-2500m 定向 广告牌尺寸（ mm ）： 400*300*150 总高度（ mm ）： 600 注 : 颜色字样可定制 (2) 08/25 全向广告牌型天线 频率围824MHz 960MHz；1710MHz2500MHz 驻波比1.5输入阻抗50 增益824MHz 960MHz 6dBi；1710MHz2500MHz 7dBi 副瓣电平-5dBi不圆度±2dB仰角9-15 ° 极化形式垂直水平波瓣宽度360 ° 垂直波瓣宽度824MHz 960MHz 15-21°；1710MHz2500MHz 18-20° 功率容量200W接口形式N 型阴头,5DFB电缆 雷电保护直流接地广告牌 GGP04800m-2500m 全向 广告牌尺寸（ mm ）： 800*450*150 或者尺寸 >2400 平方厘米 总高度（ mm ）：0 注 : 颜色字样可定制 植物型（ 蘑菇型、仙人掌型等）蘑菇 MG01 800m -2500m 全向 广告牌尺寸（ mm ）： 360(mm)*380(mm) 颜色：墨绿 仙人掌 XRZ01 800m -2500m 全向 尺寸（ mm ）： 360(mm)*380(mm) 颜色：草绿 石头型 ST 全向 尺寸（ mm ）：可根据实际情况确定 颜色：可定制 草坪灯型08/25 全向草坪灯天线 频率围824MHz 960MHz；1710MHz2500MHz 驻波比1.5输入阻抗50 增益824MHz 960MHz 4.5dBi；1710MHz2500MHz 7dBi 不圆度±2dB仰角824MHz 960MHz 15±5°；1710MHz2500MHz 12±2° 极化形式垂直水平波瓣宽度360 ° 垂直波瓣宽度824MHz 960MHz 40-48°；1710MHz2500MHz 18-25° 功率容量200W接口形式N 型阴头,5DFB电缆 雷电保护直流接地尺寸140mm950mm草坪灯美化天线的外观和式样均可在下列式样中选择，同时因为灯头和底座式样的不同，草坪灯的整体高度可能会略有不同，如果对草坪灯的外观式样等有特殊要求，也可以提出进行定做。 草坪灯式样CPD02 CPD03 CPD04 CPD05 CPD06 CPD07 CPD08 CPD09 CPD10 CPD11 CPD12 CPD13 CPD14 CPD15 CPD16 草坪灯型全向天线安装示意图 埋地螺丝； M10螺母，平垫，弹垫； 天线；安装步骤：按天线底座安装孔位在水泥台上打四个孔，把M10埋地螺丝打入孔中，再将天线底座对准埋地螺丝位放在水泥台上，然后用M10螺母，平垫，弹垫将天线锁紧(如图)。注意事项：安装时应注意安装在高出地面大约5cm的水泥台上，要注意防水，若水漫过灯座20cm，将影响电气性能。射灯型08/25 定向射灯天线 频率围 824MHz960MHz ；1710MHz2500MHz 驻波比 1.5 输入阻抗 50 增益 6-10dBi 俯仰角 0° 极化形式 垂直 水平瓣宽 824MHz960MHz80-100°；1710MHz2500MHz60-110° 垂直瓣宽 824MHz960MHz 80-90°；1710MHz2500MHz 40-60° 前后比 18dB 功率容量 100W 接口形式 N型阴头,5DFB电缆 雷电保护 直流接地 重量 3 Kg 机械仰角 ±90° 射灯 SD01 800M-2500M 定向 尺寸（ mm ）： 362×339×125(mm) 39 / 39
