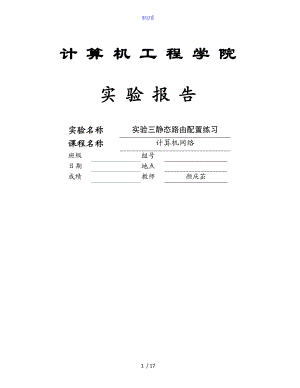

word计 算 机 工 程 学 院实 验 报 告实验名称实验三静态路由配置练习课程名称计算机网络班级组号日期地点成绩教师颜庆茁实验：2拓扑图 BRANCH Fa1/0 不适用S0/0/0 不适用HQ Fa1/0 192.168.2.65 不适用S0/0/0 不适用S0/0/1 209.165.201.2 255.255.255.252 不适用ISP Fa0/0 209.165.200.225 255.255.255.224 不适用S/0/0 209.165.201.1 255.255.255.252 不适用PC1 网卡PC2 网卡Web 服务器网卡209.165.200.253 255.255.255.224 209.165.200.225 16 / 17一.实验目标根据指定的要求对地址空间划分子网。 为接口分配适当的地址，并进展记录。 根据拓扑图进展网络布线。 去除启动配置并将路由器重新加载为默认状态。 在路由器上执行根本配置任务。 配置并激活串行接口和以太网接口。 确定适当的静态路由、总结路由和默认路由。 测试并校验配置。 思考网络实施并整理成文档。场景在本次实验练习中，您将得到一个网络地址，您必须对其进展子网划分以便完成如拓扑结构图所示的网络编址。连接到 ISP 路由器的 LAN 编址和 HQ 与 ISP 路由器之间的链路已经完成。但还需要配置静态路由以便非直连网络中的主机能够彼此通信。二.实验步骤任务 1：对地址空间划分子网。步骤 1：研究网络要求。连接到 ISP 路由器的 LAN 编址和 HQ 与 ISP 路由器之间的链路已经完成。在您的网络设计中，您可以使用 地址空间。请对该网络进展子网划分，以提供足够的 IP 地址来支持 60 台主机。步骤 2：创建网络设计时请思考以下问题：需要将 网络划分为多少个子网？4个这些子网的网络地址分别是什么？子网 0：/26子网 1：子网 2：子网 3：这些网络以点分十进制格式表示的子网掩码是什么？以斜杠格式表示的网络子网掩码是什么？ /26 每个子网可支持多少台主机？62 步骤 3：为拓扑图分配子网地址。1. 将子网 1 分配给连接到 HQ 的 LAN。2. 将子网 2 分配给 HQ 和 BRANCH 之间的 WAN 链路。3. 将子网 3 分配给连接到 BRANCH 的 LAN。4. 子网 0 用于供将来扩展。任务 2：确定接口地址。步骤 1：为设备接口分配适当的地址。1. 将子网 1 中第一个有效主机地址分配给 HQ 上的 LAN 接口。2. 将子网 1 中最后一个有效主机地址分配给 PC2。3. 将子网 2 中第一个有效主机地址分配给 BRANCH 上的 WAN 接口。4. 将子网 2 中第二个有效主机地址分配给 HQ 上的 WAN 接口。5. 将子网 3 中第一个有效主机地址分配给 BRANCH 的 LAN 接口。6. 将子网 3 中最后一个有效主机地址分配给 PC1。步骤 2：将要使用的地址记录在拓扑图下方的表格中。任务 3：准备网络。步骤 1：构建一个类似拓扑图所示的网络。您可以在实验中使用任何路由器，只要它具备拓扑图中所要求的接口即可。步骤 2：去除路由器的现有配置。任务 4：执行根本路由器配置。根据以下说明对 BRANCH、HQ 和 ISP 路由器进展根本配置：1. 配置路由器主机名。2. 禁用 DNS 查找。3. 配置执行模式口令。4. 配置当天消息标语。5. 配置控制台连接的口令。6. 配置 VTY 连接的口令。7. 将控制台和虚拟终端线路自动提供的消息和调试输出与所请求的输出以与提示一样步。8. 将执行超时配置为 15 分钟。Branch上的配置：Routerconfig#ho BranchBranchconfig#no ip domain lookupBranchconfig#enable secret classBranchconfig#banner motd # Here is Router Branch #Branchconfig#lin con 0Branchconfig-line#login Branchconfig-line#password ciscoBranchconfig-line#cxec-t 15 0Branchconfig-line#logging synBranchconfig#line vty 0 4Branchconfig-line#loginBranchconfig-line#password ciscoHQ、ISP配置略任务 5：配置并激活串行地址和以太网地址。步骤 1：配置 BRANCH、HQ 和 ISP 路由器上的接口。使用拓扑图下方表格中的 IP 地址配置 BRANCH、HQ 和 ISP 路由器上的接口。配置完成后，务必将运行配置保存到路由器的 NVRAM 中。Branch上的配置：Branchconfig# int f1/0Branchconfig-if#ipBranchconfig-if#no shut Branchconfig-if#int s0/0Branchconfig-if#clock rate 64000Branchconfig-if#ipBranchconfig-if#no shut步骤 2：配置以太网接口。使用拓扑图下方表格中的 IP 地址配置 PC1、PC2 和 Web 服务器上的以太网接口。PC1PC2WebServer任务 6：检查与下一跳设备的连通性。现在，终端设备之间应该无法连通。但是，您可以测试两台路由器之间以与终端设备与其默认网关之间的连通性。步骤 1：检查 BRANCH 和 HQ 的连通性。确认 BRANCH 可通过与 HQ 连接的 WAN 链路 ping 通 HQ，并且 HQ 可通过与 ISP 共享的 WAN 链路 ping 通 ISP。步骤 2：检查 PC1、PC2 和 Web 服务器的连通性。确认PC1、PC2 和 Web 服务器可 ping 通各自的默认网关。任务 7：配置 BRANCH 上的静态路由。步骤 1：思考 BRANCH 所需的静态路由类型。BRANCH 路由表中目前有哪些网络？以斜杠记法列出这些网络。BRANCH 路由表中目前缺少哪些网络？以斜杠记法列出这些网络。/26可以创建一条总结路由来涵盖所有缺少的网络吗？_不能连接到 BRANCH 的 LAN 可通过多少条 WAN 路由向外传出流量？_1_ 步骤 2 为 BRANCH 配置指向 HQ 的默认静态路由。由于 BRANCH 是末节路由器，因此我们应该为其配置指向 HQ 的默认静态路由。写下用来配置默认静态路由的命令使用适当的输出接口。Branchconfig#ip route 0.0.0.0 0.0.0.0 s0/0步骤 3 查看 BRANCH 的路由表，验证新添加的静态路由条目。您应该可以看到 BRANCH 上设有 Gateway of Last Resort最后的生路。先不要执行测试，您认为 PC1 现在是否能成功 ping 通 PC2？_不能_ 原因是什么？路由器HQ上没有配置到PC1的路由任务 8：配置 HQ 上的静态路由。步骤 1：思考 HQ 所需的静态路由类型。HQ 路由表中目前有哪些网络？以斜杠记法列出这些网络。HQ 路由表中目前缺少哪些网络？以斜杠记法列出这些网络。可以创建一条总结路由来涵盖所有缺少的网络吗？_不可以_ 在本实验的集中星型拓扑结构中，HQ 的位置非常特殊，在此它是一台中心路由器。从 BRANCH LAN 发往 Internet 的流量必须经过 HQ。HQ 必须能够将没有找到相应路由的所有流量发送到 ISP。您需要在 HQ 上配置何种路由来解决这个问题？配置指向ISP的默认静态路由HQ 也是从 Internet 发往 BRANCH LAN 的流量需要经过的中间设备。因此 HQ 必须具备路由到该 LAN 的能力。您需要在 HQ 上配置何种路由来解决这个问题？配置指向Branch的默认静态路由 步骤 2：为 HQ 配置静态路由。为 HQ 配置到达 BRANCH LAN 的静态路由使用 HQ 的 Serial 0/0/0 接口作为输出接口。写下您所使用的命令。HQconfig#ip route 192.168.2.192 255.255.255.192 s0/0步骤 3：为 HQ 配置默认静态路由。为 HQ 路由器配置指向 ISP 的默认静态路由使用下一跳 IP 地址。写下您所使用的命令。HQconfig#ip route 0.0.0.0 0.0.0.0 209.165.201.1 步骤 4：查看 HQ 的路由表，验证新添加的静态路由条目。先不要执行测试，您认为 PC1 现在是否能成功 ping 通 PC2？_能_ 原因是什么？HQ上配置了通往pc1的路由，Branch上配置了通往pc2的路由 先不要执行测试，您认为 PC1 或 PC2 现在是否能成功 ping 通 Web 服务器？_不能_ 原因是什么？ISP上没有配置通往pc1，pc2所在网段的路由 任务 9：配置 ISP 上的静态路由。在现实环境中实施此拓扑结构时，您不必配置 ISP 路由器。您的服务提供商会主动满足您的连接需要。但是服务提供商的管理员也是人，因此也会犯错。所以，您必须了解 ISP 方面可能出现的一些导致断网的错误。步骤 1：思考 ISP 所需的静态路由类型。ISP 路由表中目前有哪些网络？以斜杠记法列出这些网络。/30ISP 路由表中目前缺少哪些网络？以斜杠记法列出这些网络。可以创建一条总结路由来涵盖所有缺少的网络吗？_可以_ 步骤 2：为 ISP 配置总结静态路由。使用下一跳 IP 地址为 ISP 配置总结静态路由，使其包含路由表中缺少的所有子网。写下您所使用的命令。ISPconfig#ip route 注意：总结路由还包含子网零路由，以便将来扩展。步骤 3：查看R3的路由表，验证新添加的静态路由条目。任务 10：检查配置。回答如下问题，以验证网络是否按预期运行：在 PC2 上是否能 ping 通 PC1？能在 PC2 上是否能 ping 通 Web 服务器能在 PC1 上是否能 ping 通 Web 服务器能以上问题的回答都应该为能。如果以上 ping 操作有任何一个不成功，请检查物理连接和配置。要回顾根本故障排除技术，请参见实验 1.5.1 “网络布线和根本路由器配置。BRANCH 的路由表中目前有哪些路由？HQ 的路由表中目前有哪些路由？ISP 的路由表中目前有哪些路由？任务 11：思考如果 BRANCH 上未配置默认静态路由，那么需要多少条单独的静态路由 BRANCH LAN 中的主机才能与拓扑图中的所有网络通信？ _3_ 如果 R3 上未配置总结静态路由，那么需要多少条单独的静态路由 R3 LAN 中的主机才能与拓扑图中的所有网络通信？ _3_ 任务 12：记录路由器配置在每台路由器上，截取以下命令的输出并保存到文本文件 (.txt)，以供将来参考。 运行配置 路由表 接口总结任务 13：清理实验设施去除配置并重新加载路由器。断开连接并将电缆收好。对于平时连接到其它网络例如学校 LAN 或Internet的 PC 主机，请将连线恢复正常并复原 TCP/IP 设置。三.实验思考、总结、心得实验中由于粗心把ISP上的接口掩码配成了/30，导致web服务器与ISP服务器不能通信，通过排错找到了错误。通过本次实验掌握了子网划分与配置静态路由。由于我们组对本次实验没有预习充分，加上对拓扑结构线路的连接认识不足，以与分工不明确，以至于遇到了很多问题，并且没有顺利完成实验。下次我们会做好更充分的预习，明确分工高效完成任务。
