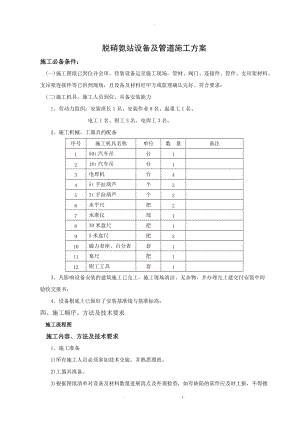

-脱硝氨站设备及管道施工方案施工必备条件：(一)施工图纸已到位并会审，待装设备运至施工现场，管材、阀门、连接件、管件、支吊架材料、支吊架连接件等已供到现场，且设备及材料经甲方或监理确认完好、符合要求；(二)施工机具，施工人员到位，具备安装能力1、劳动力组织：安装班长1名、安装作业8名、起重工1名、电工1名、钳工3名、电焊工3名。2、施工机械、工器具的配备序号施工机具名称单位数 量备注150t汽车吊台1216t汽车吊台13电焊机台445t手拉葫芦个253t手拉葫芦个26水平尺把27水准仪部1830米盘尺把195米盒尺把310磁力表座、百分表套111塞尺把112钳工工具套13、凡影响设备安装的建筑施工已完工，施工现场清洁、无杂物，并办理完土建交付安装中间验收交接书；4、设备根底上已做好了安装基准线与基准标高；四、施工顺序、方法及技术要求施工流程图施工内容、方法及技术要求1、施工准备1)所有施工人员必须参加技术交底，并熟悉图纸。2)工器具准备。3)根据图纸清单对设备及材料数量进展清点及外观检查，如有缺陷的部件应及时上报，不得擅自处理。2、根底验收、划线1)根据图纸对土建移交的根底进展复查。a) 复查地脚螺栓孔的位置、尺寸。b) 复查预埋铁板的位置、尺寸。c) 复查根底纵横中心线和标高。d) 根底复查、划线要求：纵横中心线偏差10mm、标高偏差10mm。2)详细作好各项复查记录。3、设备及材料清点、检查1)参照图纸和供货清单对到货设备及管道材料、阀门、连接件、支吊架进展外观检查并核对其规格、材质，检查部件是否完整，有无部件漏供，保证外观无锈蚀、凹陷及裂纹和重皮等缺陷。2)设备外观无损伤、尺寸符合设计要求：各接收座数量齐全，规格位置正确，无歪斜、法兰结合面无划伤；就地液位计接口法兰位置、距离等尺寸符合设计要求；核查设备及管材出厂技术资料(产品质量证明书、出厂检验合格证等)。4、液氨储罐安装1)将地脚螺栓按图纸位置先放置于液氨储罐根底预留孔内，用汽车吊分别将液氨储罐吊至各自根底预埋铁上(注意管口方位)，并用地脚螺栓初步定位。2)进展找正就位，找正要求：罐体安装水平度允许偏差：两端高度最大允许偏差5mm；罐体横、纵向中心线允许偏差5mm；固定端符合设计，固定牢靠；滑动端应膨胀自如。按图纸要求安装液位计。3)验收合格后，申请对地脚螺栓孔进展灌浆，待混凝土强度到达要求后将固定端地脚螺栓紧固牢靠，滑动端地脚螺栓紧固后松二到三扣。5、气氨缓冲罐安装1)将地脚螺栓按图纸位置先放置于气氨缓冲罐根底预留孔内，用汽车吊分别将气氨缓冲罐吊至各自根底上(注意管口方位)，进展找正就位，找正要求：罐体横、纵向中心线允许偏差5mm；垂直度允许偏差：高度的2/1000，且5mm。2)验收合格后，申请对地脚螺栓孔进展灌浆，待混凝土强度到达要求后将地脚螺栓紧固牢靠。6、液氨蒸发器安装1)将地脚螺栓按图纸位置先放置于液氨蒸发器根底预留孔内，用汽车吊分别将液氨蒸发器吊至各自根底上(注意管口方位)，进展找正就位，找正要求：液氨蒸发器横、纵向中心线允许偏差5mm；垂直度允许偏差：高度的2/1000，且5mm。2)验收合格后，申请对地脚螺栓孔进展灌浆，待混凝土强度到达要求后将地脚螺栓紧固牢靠。7、液氨泵 1)将地脚螺栓按图纸位置先放置于液氨泵根底预留孔内，用汽车吊分别将液氨泵吊至各自根底上(注意进出口管口方位)，进展找正就位，找正要求：液氨泵标高偏差10mm；横、纵向中心线允许偏差5mm；安装水平度允许偏差2mm；对轮找正要求：圆周及端面允许偏差0.06mm。2)验收合格后，申请对地脚螺栓孔进展灌浆，待混凝土强度到达要求后将地脚螺栓紧固牢靠。8、气氨稀释罐安装将气氨稀释罐按图纸位置用汽车吊吊至根底上(注意管口方位)，进展找正就位，找正要求：罐体横、纵向中心线允许偏差5mm；垂直度允许偏差：高度的2/1000，且5mm。9、压缩空气储罐安装1)将地脚螺栓按图纸位置先放置于压缩空气储罐根底预留孔内，用汽车吊将压缩空气储罐吊至根底上(注意管口方位)，进展找正就位，找正要求：罐体横、纵向中心线允许偏差5mm；垂直度允许偏差：高度的2/1000，且5mm。2)验收合格后，申请对地脚螺栓孔进展灌浆，待混凝土强度到达要求后将地脚螺栓紧固牢靠。10、卸氨压缩机安装1)将地脚螺栓按图纸位置先放置于卸氨压缩机根底预留孔内，分别将氨压缩机吊至各自根底上，进展找正就位，找正要求：卸氨压缩机横、纵向中心线允许偏差5mm；安装水平度允许偏差2mm。2)验收合格后，申请对地脚螺栓孔进展灌浆，待混凝土强度到达要求后将地脚螺栓紧固牢靠。11、废水泵安装按图纸位置用汽车吊分别将废水泵吊至各自根底上(注意管口方位)，进展找正就位，找正要求：废水泵标高偏差10mm；横、纵向中心线允许偏差5mm；安装水平度允许偏差2mm；垂直度允许偏差：高度的2/1000，且5mm。12、陆用流体装卸臂安装将装卸臂立柱固定底板用螺栓与根底连接结实，接着将液相臂和气相臂分别安装在立柱上，液相臂在下面，气相臂在上面。使内臂保持水平，将弹簧缸放于外臂上，抬起外臂至适宜位置，用销轴使弹簧缸与连接架相连接，调整弹簧缸压力，使外臂转动自如。13、管道系统安装(1)管道系统包括：液氨储存与蒸发系统、废水系统、工业水系统、生活水及压缩空气系统。(2)管道安装1) 管道安装前要检验管道的规格与材质，正确无误前方可安装。2) 管子、管件、阀门内部要清理干净，无杂物。3) 管道安装时，组合件应具备足够的刚性，吊装后不得有变形，临时固定应结实可靠。4) 管子组对与对接焊缝应符合以下要求：A、对接收口时，应检查管道平直度，在距接口中心200mm处测量，允许偏差为1mm，在所对接收子的全长范围内，最大偏差值应不超过10mm；B、焊接采用氩弧+电焊方式，公称直径小于DN50采用全氩焊接工艺，公称直径大于DN50，采用氩+电联焊方式，即氩弧打底电焊盖面。管子对口时应打V形坡口，组对处应加以垫置结实，防止在焊接过程中产生错位和变形，坡口内及外缘20mm范围内母材无裂纹、重皮、坡口破损及毛刺等缺陷，坡口尺寸符合设计图纸要求，焊口组对前应将坡口外表及附近母材(内、外壁)的油、漆、垢、锈等清理干净，直至发出金属光泽，清理范围对接接头坡口每侧各为(10-15)mm。对口错边不得超过壁厚10%，且不大于1mm；C、管道焊口距支架的距离应保证焊接操作的需要；D、管道穿墙时应加套管，套管长度应大于墙厚2025mm；E、焊接时焊接材料要符合设计规定，如没明确要求时须选择金属性能、化学成分与母材相应且工艺性能良好的焊接材料。对口焊接时环境温度应在5以上，焊接时管子及管道内不得有穿堂风；环境温度低于5及以下时可采取防护措施，同时对焊口进展焊前预热，预热温度根据管壁厚度确定，一般在150-200之间，预热后及时进展焊接，焊后及时进展保温热处理。氩弧或电焊焊接电流控制在90-120A为宜，根据母材材质成分及壁厚控制焊接层间温度在标准之内。焊条选用应根据管道材质的化学成分和机械性能，按照相应的标准GB/T5117-1995碳钢焊条；GB/T 5118-1995 低合金钢焊条 GB/T 983-1995 不锈钢焊条，选用对应牌号的焊条或焊丝。对于Q345(16Mn)材质和不锈钢材质，按照GB/T 5118-1995 低合金钢焊条和GB/T 983-1995 不锈钢焊条标准，选用低氢型焊条，焊条直径适宜在3.2-4.0mm为宜，使用前，应进展烘干260-350 保温1h以上。对焊接接头外表质量不允许有裂纹、未熔合、气孔、夹渣和飞溅存在；咬边和焊缝余高按照?HG20225-95 表 ?规定的III级标准。角焊缝的焊角高度应符合设计规定，其外形应平滑过渡，外表不得有裂纹、夹渣、气孔等缺陷，咬边深度不大于0.5mm。焊缝外表应按设计文件的规定，进展磁粉或液体渗透检验，管道焊缝的内部质量，应按设计文件的规定进展射线照相检验或超声波检验，当设计文件无规定时，氨介质管道焊缝按照?化工金属管道工程施工及验收标准?HG20225-95表7.4.3中规定的B类B3、B4规定数量和质量等级进展射线照相检验，检验比例分别为B3 -10% II合格，B4-5% III级合格；F、焊接人员、检验人员要持证上岗，符合焊接规程及标准规定，保证工程质量到达标准规定的标准。5)阀门安装：A、因氨介质对铜制品有腐蚀性，与氨介质接触的阀门严禁选用铜制品，阀门安装前需进展试压，试验合格前方可使用。B、阀门的操作机构和传动装置应进展清洗检查和调整，到达灵活可靠、无卡涩现象，开关行程度指示标志应准确。水平安装的闸阀、截止阀、阀杆应处于上半周范围内。蝶阀、节流阀的阀杆应垂直安装。阀门应在关闭下进展安装。平安阀外观无损伤，铅封完好；出厂调整试验报告及合格证齐全。平安阀应垂直安装，不得倾斜。采用全启封闭弹簧式平安阀，平安阀与储罐之间必须装设阀门，阀门应选用单闸板闸阀，铅封开。气动调节阀宜安装在水平管道上，气动装置朝上。液氨蒸发器的气动调节阀设定为气开阀，其他气动调节阀开关符合设计要求。C、氨系统阀门设计订货法兰结合面为凹面，罐体等上各接收座法兰与阀门直接连接的应注意设计订货制作为凸面，以保证相互配合。6)现场25mm的开孔不得使用火焰切割，需钻孔。(3) 支、吊架安装1)管道安装时，应及时固定和调整支、吊架。支、吊架位置应准确，安装应平整结实，与管子接触应严密；2)无热位移的管道，其吊杆应垂直安装；有热位移的管道，吊点应设在位移的相反方向，按位移值的1/2偏移安装；3) 固定支架应按设计要求安装；4)支、吊架的焊接应由合格焊工施焊，并不得有漏焊、欠焊或焊接裂纹等缺陷；5)管道安装完毕后，应逐个核对支、吊架的形式和位置。14、氨区设备及管路系统水压试验(1)管道安装后，应进展强度试验和严密性试验，试压前根据管道用途、工作压力确定试验压力，试压介质为水。试压可采用分系统试压，也可采用分段试压，水压试验前固定支墩必须能承受设计推力，并且临时加固拐角处固定支墩，以防止拉坏支墩。(2)管道系统试压必须符合的条件管道系统试压前，应由施工单位、建立/监理单位和有关部门联合检查确认以下条件，方能进展管道系统试压。1)管道系统全部按设计图纸要求安装完毕；2)管道支吊架的形式、材质、安装位置正确，数量齐全，紧固程度、焊接质量合格；3)焊接及热处理工作已全部完成，焊缝及其他应检查的部位不应隐蔽；4)对压缩机、平安阀、压力表、温度计、液位计、液位变送器、压力传送器等实施隔离措施，防止水压试验对压缩机、平安阀以及热工测量元件造成破坏。试压用的临时加固措施平安可靠。临时盲板设置正确，标志明显，记录完整，合金钢管道的材质标记明显清楚；5)地沟管道与直埋管道已安装好了排除试压用水的设施；6)试压用的检测仪表的量程、精度等级、检定期符合要求；7)有经批准的试压方案，并经技术交底。(3)水压试验的步骤：1)压管端封堵，管内充水将管内气体排出。2)管道升压时，管道内的气体排出，如升压过程中发现原表针摆动不稳定则说明系统内充气应继续排气后再升压。3)试压过程中，因系统小而用手压泵缓慢分级升压，每升一级应检查后背、支墩、支、吊托架和管身接口有无异常现象，发现异常及时排除，再行升压。4)水压升至1.5倍工作压力后，保持恒压10分钟，降到工作压力，进展外观检查。并用1Kg重的小锤轻敲焊缝，如焊缝、管件无破裂、渗漏，压力表指示在30分钟内压力降不超过0.02Mpa时，认为合格。(4)管道试压考前须知1)当管道与设备作为一个系统进展试验，管道的试验压力小于或等于设备的试验压力时，应按管道的试验压力进展试验；当管道试验压力大于设备的试验压力，且设备的试验压力不低于管道设计压力的1.15倍时，经建立单位同意，可按设备的试验压力进展试验。2)管道试压时，应注意试压参数准确，所有不参加试验的阀门仪表撤除，试压合格后恢复，防止仪表损坏，试压系统所加堵板试压完毕后应全部撤除。在试压过程中，不准带压检修，注意平安，防止伤害。试压泵4.0Mpa一台，试验用压力表：精度不应低于1.5级，量程为被测介质压力的1.5-2倍，试验系统的压力表至少2块，分别装在储罐设备及被试验的阀门出口处，使用的试验压力表应在检验合格有效期内；试压时统一指挥，通讯设备齐全、各就其位，认真负责，做好平安工作。3)水压试验时应按照压力等级分段进展，乙二醇加热器(包括液氨蒸发器)壳程和管程应分开打压；水压试验降压要缓慢，压力缓慢降到零时，液氨等箱罐水压试验后在排放液体要切记翻开罐体顶部的放空阀或系统管道最高点放空阀，然后再将水排放干净，试验完毕及时将盲板、膨胀节限位装置撤除，放空过程中顺便对系统管道进展冲洗。15、氨区设备及管路系统气密性(泄漏性)试验水压试验完毕后排尽管道内的积水，并对系统进展吹扫和风干处理，防止管子内部生锈。如生锈，请进展除锈处理。管道吹扫必须用大气量连续吹除，反复吹除，直至吹除口无黑点为止。因试验压力不同或其他原因不能参与系统试压的设备、仪表、平安阀及已运行的管道等，应加置盲板隔离，并有明显标志。经建立单位同意，利用生产装置中的压缩机进展管道压力试验。试验压力为设计压力的1.15倍，严禁试验温度接近金属的脆变温度。试验前，必须用空气压力不高于0.17MPa的预试验。试验时应缓慢增加压力，当压力升至试验压力的50%时，如未发现异状或泄漏，继续按试验压力的10%逐级升压，每级稳压3min，直至试验压力。稳压10分，再将压力降至设计压力，停压检查泄漏，以压力不降，发泡剂检查不泄漏为合格。气密性试验压力为设计压力。气密性试验期间所有的热工元件和平安附件必须安装就位。气密性(泄漏性)试验期间检查的重点为阀门的填料函、法兰或螺纹连接处、放空阀、排气阀、排水阀等。以发泡剂涂敷未见气泡为合格。气密性(泄漏性)试验需要进展保压试验，24小时内压降在1%-2%范围内为合格。气密性(泄漏性)试验完毕，不得对已经进展过气密性(泄漏性)试验的设备和管道进展施工和撤除作业。16、氨区设备及管路系统吹扫1管道系统吹扫前，应符合以下要求：1)设备管道系统水压试验合格； 2)撤除管路系统上安装的孔板、法兰连接的调节阀、节流阀、平安阀、测量仪表等。对已焊接在管道上的阀门和仪表，应采取相应的保护措施；3)不参与系统吹扫的设备及管道系统，应与吹扫系统隔离；4)管道、设备上的压力取样针型阀在吹扫前撤除，等系统干净后回装，然后再进展整体吹扫；2管道吹扫压力不得超过容器和管道系统的设计压力，一般为0.6-0.8MPa。氨及仪用空气等系统进展吹扫时要将系统管道上的流量计、压力、温度等仪表撤除。吹扫前把过滤器和调节阀拆下，防止损坏阀门和过滤器，吹扫后及时回装，再参加严密性试验。吹扫系统必须保证阀门不被损坏，开门吹扫一定注意阀门密封面不能进入杂质，吹扫要按照吹扫方案逐段进展。吹扫要先低压0.1MPa，吹一边然后再高压0.3MPa，这样可防止杂质损伤阀门密封结合面；管道系统空气吹扫时，宜利用生产装置的压缩机和储气罐，进展连续性吹扫。吹扫时应以最大流量进展，空气流速不得小于20m/s。设备管线的吹扫：用压缩空气吹扫，管道系统在空气吹扫过程中，在排出口用白布或涂白色油漆的靶板遮挡检查，5分钟后检查白布或靶板上无污渍，即为合格。吹扫的顺序应按主管、支管、疏排管依次进展。吹出的赃物不得进入已清理合格的设备或管道系统，也不得随地排放污染环境。经吹扫合格的管道系统，应及时恢复系统管路，并填写各段管道系统吹扫验收记录。吹扫合格后，整个系统设备应保持枯燥，系统内充装0.2MPa氮气加以保护。质量要求及质量控制点检验指标性 质单 位质 量 标 准检验方法及器具合 格优 良罐体纵横中心线主要mm53用直尺检查罐体垂直度主要mm2/1000且52用水平仪、直尺检测其它设备水平度主要mm21用水平仪、直尺检测管道标高偏差架 空mm±15±10用水平仪、直尺检测地 沟±15±7埋 地±25±15立管垂直度mm2/1000且151/1000且10用水平仪、直尺检测对接收内部检查清洁、无杂物用手电筒检查对口平直度DN100DN100mm1313用直尺距焊口中心200mm处测量焊缝与弯管弯曲点的间距mm管子外径且100用直尺检查直管段两个焊缝的间距mm管子外径且150用直尺检查焊缝与支吊架边缘的间距mm50用直尺检查法兰端面倾斜度mm10.5用角尺、直尺测量法兰垫片符合设计要求，不得使用双层垫片，并应对非油介质管道涂以黑铅粉垫片内径要大于管内径23mm外观检查螺栓、螺母材质、规格符合设计要求，方向一致紧力均匀并露出23扣，螺纹处涂黑铅粉外观检查阀门内部检查主要安装前应清理干净，自然连接、无强力对口核对厂家有关证件，检查试验记录，外观检查安装位置与方向方向正确、位置符合要求用直尺检查阀门连结连接应结实，垫片正确、严密，并应与管道中心线垂直外观检查操作机构操作机构灵活准确、传动杆与阀杆轴线夹角不应大于30°外观检查电动阀门配合调整减速器主要无卡涩现象，运转灵活开闭试验检查操作切换机构主要无卡涩现象，切换灵活行程控制机构主要动作灵敏，开关可靠转矩限制机构主要保护动作准确，可靠开度指示机构主要指示位置正确水压试验主要按管道工作压力的1.25倍，保持5min。复核水压试验签证资料气密性(泄露性)实验主要按管道工作压力的1.15倍，保持10min。复核气压试验签证资料临时管道选用水冲洗临时排水管截面积不小于被冲洗管的60；蒸气吹扫的排气管内径应等于或大于被吹扫管内径外观检查临时管道焊接应按被清洗管道的施焊工艺进展外观检查临时管道安装水冲洗排水管应接入排水井内，蒸气吹扫排气管不应对着设备和变电所，并应有向上15°的仰角，临时管应固定结实，不影响热膨胀外观检查水冲洗主要排水口处的排水色和透明度应与入口水一致取水样目测清洗临时设施撤除后的检查主要清洗后撤除临时管道时，应对管道开口局部进展检查并对可能留存脏、污染物的部位进展人工清理，经检验确认管内干净前方可封闭，封闭后不得在管道上再进展可能影响管道内部清洁的工作用手电筒检查焊缝成型一般焊缝过渡圆滑，接头良好目测焊缝余高10mm0403目测，焊缝检测尺100504焊缝宽窄差10mm3104错口D300mm外壁0.1，且4目测，直尺咬边mmh0.5，0.21，且40h0.5，0.1L，且30(D426, 100)目测，焊缝检测尺弯折D100mm1/100目测，直尺裂纹无35倍放大镜，目测弧坑无气孔无夹渣无射线探伤主要到达规定级别焊口的6探伤检查. z.
