自动化检测实验指导.doc

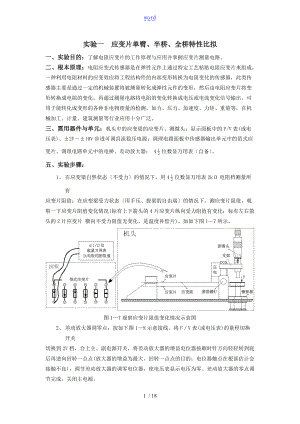

word实验一 应变片单臂、半桥、全桥特性比拟一、实验目的：了解电阻应变片的工作原理与应用并掌握应变片测量电路。二、根本原理：电阻应变式传感器是在弹性元件上通过特定工艺粘贴电阻应变片来组成，一种利用电阻材料的应变效应将工程结构件的内部变形转换为电阻变化的传感器，此类传感器主要是通过一定的机械装置将被测量转化成弹性元件的变形，然后由电阻应变片将变形转换成电阻的变化，再通过测量电路将电阻的变化转换成电压或电流变化信号输出。可用于能转化成变形的各种非电物理量的检测，如力、压力、加速度、力矩、重量等，在机械加工、计量、建筑测量等行业应用十分广泛。三、需用器件与单元：机头中的应变梁的应变片、测微头；显示面板中的F/V表(或电压表)、±2V±10V步进可调直流稳压电源；调理电路面板中传感器输出单元中的箔式应变片、调理电路单元中的电桥、差动放大器； 4位数显万用表自备。五、实验步骤：1、 在应变梁自然状态不受力的情况下，用4位数显万用表2k电阻档测量所有应变片阻值；在应变梁受力状态用手压、提梁的自由端的情况下，测应变片阻值，观察一下应变片阻值变化情况(标有上下箭头的4片应变片纵向受力阻值有变化；标有左右箭头的2片应变片 横向不受力阻值无变化，是温度补偿片)。如如下图17所示。图17观察应变片阻值变化情况示意图2、 差动放大器调零点：按如下图18示意接线。将FV表(或电压表)的量程切换开关切换到2V档，合上主、副电源开关，将差动放大器的增益电位器按顺时针方向轻轻转到底后再逆向回转一点点(放大器的增益为最大，回转一点点的目的：电位器触点在根部估计会接触不良)，调节差动放大器的调零电位器，使电压表显示电压为零。差动放大器的零点调节完成，关闭主电源。图18 差放调零接线图3、应变片单臂电桥特性实验：将±2V±10V步进可调直流稳压电源切换到4V档，将主板上传感器输出单元中的箔式应变片(标有上下箭头的4片应变片中任意一片为工作片)与电桥单元中R1、R2、R3组成电桥电路，电桥的一对角接±4V直流电源，另一对角作为电桥的输出接差动放大器的二输入端，将W1电位器、r电阻直流调节平衡网络接入电桥中(W1电位器二固定端接电桥的±4V电源端、W1的活动端r电阻接电桥的输出端)，如图19示意接线(粗细曲线为连接线)。图19 应变片单臂电桥特性实验原理图与接线示意图检查接线无误后合上主电源开关，当机头上应变梁自由端的测微头离开自由端梁处于自然状态，图17机头所示时调节电桥的直流调节平衡网络W1电位器，使电压表显示为0或接近0。在测微头吸合梁的自由端前调节测微头的微分筒，使测微头的读数为10mm左右测微头微分筒的0刻度线与测微头轴套的10mm刻度线对准；再松开测微头支架轴套的紧固螺钉，调节测微头支架高度使梁吸合后进一步调节支架高度，同时观察电压表显示绝对值尽量为最小时固定测微头支架高度拧紧紧固螺钉，图19机头所示。仔细微调测微头的微分筒使电压表显示值为0梁不受力处于自然状态，这时的测微头刻度线位置作为梁位移的相对0位位移点。首先确定某个方向位移，以后每调节测微头的微分筒一周产生0.5mm位移，根据表1位移数据依次增加0.5mm并读取相应的电压值填入表1中；然后反方向调节测微头的微分筒使电压表显示0V这时测微头微分筒的刻度线不在原来的0位位移点位置上，是由于测微头存在机械回程差，以电压表的0V为标准作为0位位移点并取固定的相对位移X消除了机械回程差，再根据表1位移数据依次反方向增加0.5mm并读取相应的电压值填入表1中。注：调节测微头要仔细，微分筒每转一周X=0.5mm；如调节过量再回调，如此产生回程差。 表1 应变片单臂电桥特性实验数据：位移(mm)0电压(mV)根据表1数据画出实验曲线并计算灵敏度SV/XV输出电压变化量，X位移变化量和非线性误差(用最小二乘法)，=m/yFS ×100式中m为输出值屡次测量时为平均值与拟合直线的最大偏差：yFS满量程输出平均值，此处为相对总位移量。实验完毕，关闭电源。六、应变片全桥特性实验步骤：除实验接线按图110示意接线，四片应变片组成电桥电路外，实验步骤和实验数据处理方法与单臂电桥特性实验完全一样。实验完毕，关闭电源。图110 应变片全桥特性实验原理图与接线示意图七、思考题：1、R转换成V输出用什么方法?答：可以利用桥式电路来转换2、根据图4机头中应变梁结构，梁的自由端往下施力时上、下梁片中应变片的应变方向(是拉?还是压?)。答：上梁中的应变片的应变方向是拉，下梁的如此是压3、还可以用什么方法消除测微头的机械回程差？提示：实验步骤中不设0位位移点，直接从位移最大处单方向调节测微头。4、应变片组成全桥桥时应注意什么问题?实验二 差动变压器测位移实验一、实验目的：了解差动变压器测位移时的应用方法二、根本原理：差动变压器的工作原理类似变压器的作用原理。差动变压器的结构如图21所示，由一个一次绕组1和二个二次绕组2、3与一个衔铁4组成。差动变压器一、二次绕组间的耦合能随衔铁的移动而变化，即绕组间的互感随被测位移改变而变化。由于把二个二次绕组反向串接同名端相接，以差动电势输出，所以把这种传感器称为差动变压器式电感传感器，通常简称差动变压器。当差动变压器工作在理想情况下忽略涡流损耗、磁滞损耗和分布电容等影响，它的等效电路如图22所示。图中U1为一次绕组激励电压；M1、M2分别为一次绕组与两个二次绕组间的互感：L1、R1分别为一次绕组的电感和有效电阻；L21、L22分别为两个二次绕组的电感；R21、R22分别为两个二次绕组的有效电阻。对于差动变压器，当衔铁处于中间位置时，图21差动变压器的结构示意图 图22差动变压器的等效电路图两个二次绕组互感一样，因而由一次侧激励引起的感应电动势一样。由于两个二次绕组反向串接，所以差动输出电动势为零。当衔铁移向二次绕组L21，这时互感M1大，M2小，因而二次绕组L21内感应电动势大于二次绕组L22内感应电动势，这时差动输出电动势不为零。在传感器的量程内，衔铁位移越大，差动输出电动势就越大。同样道理，当衔铁向二次绕组L22一边移动差动输出电动势仍不为零，但由于移动方向改变，所以输出电动势反相。因此通过差动变压器输出电动势的大小和相位可以知道衔铁位移量的大小和方向。由图22可以看出一次绕组的电流为：二次绕组的感应动势为： 由于二次绕组反向串接，所以输出总电动势为：其有效值为：差动变压器的输出特性曲线如图221、E22分别为两个二次绕组的输出感应电动势，E2为差动输出电动势，x表示衔铁偏离中心位置的距离。其中E2的实线表示理想的输出特性，而虚线局部表示实际的输出特性。Eo为零点剩余电动势，这是由于差动变压器制作上的不对称以与铁心位置等因素所造成的。零点剩余电动势的存在，使得传感器的输出特性在零点附近不灵敏，给测量带来误差，此值的大小是衡量差动变压器性能好坏的重要指标。为了减小零点剩余电动势可采取以下方法：图23  差动变压器输出特性1、尽可能保证传感器几何尺寸、线圈电气参数与磁路的对称。磁性材料要经过处理，消除内部的剩余应力，使其性能均匀稳定。2、选用适宜的测量电路，如采用相敏整流电路。既可判别衔铁移动方向又可改善输出特性，减小零点剩余电动势。 3、采用补偿线路减小零点剩余电动势。图124是其中典型的几种减小零点剩余电动势的补偿电路。在差动变压器的线圈中串、并适当数值的电阻电容元件，当调整W1、W2时，可使零点剩余电动势减小。(a) (b) (c)图24  减小零点剩余电动势电路差动变压器在应用时要想法消除零点剩余电动势和死区，选用适宜的测量电路，如采用相敏检波电路，既可判别衔铁移动位移方向又可改善输出特性，消除测量X围内的死区。图25是差动变压器测位移原理框图。图25差动变压器测位移原理框图 三、需用器件与单元：机头中的振动台、测微头、差动变压器；显示面板中的FV表或电压表、音频振荡器；调理电路面板传感器输出单元中的电感、调理电路面板中的电桥、差动放大器、移相器、相敏检波器、低通滤波器；双踪示波器。四、实验步骤：1、按图26示意接线。图26差动变压器测位移组成、接线示意图2、将音频振荡器幅度调节到最小幅度旋钮逆时针轻转到底；电压表FV表的量程切换开关切到2V档。检查接线无误后合上主、副电源开关。调节音频振荡器用示波器监测，频率f=5KHz，幅值Vp-p=2V。3、调整差动放大器增益：差动放大器增益旋钮顺时针缓慢转到底，再逆时针回转1/2。4、调节测微头到15mm处，使差动变压器衔铁明显偏离位移中点位置后，调节移相器的移相旋钮使相敏检波器输出为全波整流波形示波器监测，如相邻波形谷底不在同一水平线上，如此调节差动放大器的调零旋钮使相邻波形谷底在同一水平线上。再仔细调节测微头，使相敏检波器输出波形幅值绝对值尽量为最小衔铁处在初级线圈的中点位置。5、调节电桥单元中的W1、W2二者交替配合反复调节使相敏检波器输出波形趋于水平线可相应调节示波器量程档观察并且电压表显示趋于0以电压表显示为主。7、调节测微头到20mm处并记录电压表读数作为位移始点，以后顺时针方向调节测微头每隔电压表上读出输出电压V值20mm全行程X围，填入下表2。表2 差动变压器测位移实验数据X(mm)V(mV)8、 根据表15的实验数据作出实验曲线自设十字坐标并在曲线上截取线性较好的曲线段作为位移测量X围作为传感器的量程计算灵敏度S=VX与线性度。实验完毕关闭所有电源开关。五、思考题：1、 此差动变压器的量程多大？2、 差动变压器输出经相敏检波器检波后是否消除了零点剩余电压和死区？ 答：消除了3、 从实验曲线上能理解相敏检波器的鉴相特性吗? 实验三 光纤位移传感器测位移特性实验一、实验目的：了解光纤位移传感器的工作原理和性能。二、根本原理：光纤传感器是利用光纤的特性研制而成的传感器。光纤具有很多优异的性能，例如：抗电磁干扰和原子辐射的性能，径细、质软、重量轻的机械性能，绝缘、无感应的电气性能，耐水、耐高温、耐腐蚀的化学性能等，它能够在人达不到的地方(如高温区)，或者对人有害的地区(如核辐射区)，起到人的耳目的作用，而且还能超越人的生理界限，接收人的感官所感受不到的外界信息。 光纤传感器主要分为两类：功能型光纤传感器与非功能型光纤传感器(也称为物性型和结构型)。功能型光纤传感器利用对外界信息具有敏感能力和检测功能的光纤，构成“传和“感合为一体的传感器。这里光纤不仅起传光的作用，而且还起敏感作用。工作时利用检测量去改变描述光束的一些根本参数，如光的强度、相位、偏振、频率等，它们的改变反映了被测量的变化。由于对光信号的检测通常使用光电二极管等光电元件，所以光的那些参数的变化，最终都要被光接收器接收并被转换成光强度与相位的变化。这些变化经信号处理后，就可得到被测的物理量。应用光纤传感器的这种特性可以实现力，压力、温度等物理参数的测量。非功能型光纤传感器主要是利用光纤对光的传输作用，由其他敏感元件与光纤信息传输回路组成测试系统，光纤在此仅起传输作用。本实验采用的是传光型光纤位移传感器，它由两束光纤混合后，组成Y形光纤，半园分布即双D分布，一束光纤端部与光源相接发射光束，另一束端部与光电转换器相接接收光束。两光束混合后的端部是工作端亦称探头，它与被测体相距d，由光源发出的光纤传到端部出射后再经被测体反射回来，另一束光纤接收光信号由光电转换器转换成电量，如图31所示。发射光 接收光(a)光纤测位移工作原理 (b)Y形光纤图31 Y形光纤测位移工作原理图    传光型光纤传感器位移量测是根据传送光纤之光场与受讯光纤交叉地方视景做决定。当光纤探头与被测物接触或零间隙时(d=0)，如此全部传输光量直接被反射至传输光纤。没有提供光给接收端之光纤，输出讯号便为“零。当探头与被测物之距离增加时，接收端之光纤接收之光量也越多，输出讯号便增大，当探头与被测物之距离增加到一定值时，接收端光纤全部被照明为止，此时也被称之为“光峰值。达到光峰值之后，探针与被测物之距离继续增加时，将造成反射光扩散或超过接收端接收视野。使得输出之讯号与量测距离成反比例关系。如图32曲线所示，一般都选用线性X围较好的前坡为测试区域。图32 光纤位移特性曲线三、器件与单元：机头中的振动台、被测体(铁圆片抛光反射面) 、Y形光纤探头、光纤座(光电变换)、测微头；显示面板中的F/V表；调理电路面板传感器输出单元中的光纤；调理电路单元中的差动放大器。四、实验步骤：1、拧松光纤探头支架安装轴套上的螺钉，小心缓慢地拔出支架安装轴。观察二根多模光纤组成的Y形位移传感器：将二根光纤尾部端面(包铁端部)对住自然光照射，观察探头端面现象，当其中一根光纤的尾部端面用不透光纸挡住时，探头端面为半圆双D形结构。2、按图273示意安装、接线：在振动台上安装被测体(铁圆片抛光反射面)，在振台与测利头吸合的情况下调节测微头到10mm处。安装光纤：安装光纤时，要用手抓捏两根光纤尾部的包铁局部轻轻插入光纤座中,绝对不能用手抓捏光纤的黑色包皮局部进展插拔，插入时不要过分用力,以免损坏光纤座组件中光电管。将光纤探头支架安装轴插入轴套中，调节光纤探头支架，当光纤探头自由贴住振动台的被测体反射面时拧紧轴套的紧固螺钉。再按图33示意接线。图33 光纤传感器位移实验安装、接线示意图3、检查接线无误后合上主、副电源开关，将FV表的量程切换开关切换到2V档。将差动放大器的增益电位器顺时针方向缓慢转到底后再逆向回转一点点，调节差动放大器的调零电位器使FV表显示为0。4、顺时针调节测微头，每隔X=0.1mm 读取电压表显示值取X8mm行程的数据，将数据填入表3。Xmm10V(v)0表3 光纤位移传感器输出电压与位移数据5、根据表27中的数据作出实验曲线并找出线性区域较好的X围前坡作为光纤位移传感器的量程计算灵敏度和非线性误差。实验完毕，关闭主、副电源。五、数据处理：SV/X光电传感器测转速实验一、实验目的：了解光电转速传感器测量转速的原理与方法。二、根本原理：光电式转速传感器有反射型和透射型二种，本实验装置是透射型的(光电断续器也称光耦)，传感器端部二内侧分别装有发光管和光电管，发光管发出的光源透过转盘上通孔后由光电管接收转换成电信号，由于转盘上有均匀间隔的6个孔，转动时将获得与转速有关的脉冲数，脉冲经处理由频率表显示，即可得到转速=10f。实验原理框图如图34所示。图34 光耦测转速实验原理框图三、需用器件与单元：机头中的小电机、光电传感器(已装在转速盘上)；显示面板中的F/V表 、电机控制、±2V±10V步进可调直流稳压电源；调理电路面板传感器输出单元中的光电。四、实验步骤：1、按图35所示接线，将FV表切换到频率2KHz档。直流稳压电源调到10V档。图35 光电传感器测转速实验接线示意图2、检查接线无误后，合上主、副电源开关，调节电机控制旋钮，FV表就显示相应的频率f，计算转速为=10f。实验完毕，关闭主、副电源。五、数据处理：测得f=980(HZ),如此n=10f=9800(r/min)实验四 热电偶的原理与现象实验一、实验目的：了解热电偶测温原理。 二、根本原理：1821年德国物理学家赛贝克T×J×Seebeck发现和证明了两种不同材料的导体A和B组成的闭合回路，当两个结点温度不一样时，回路中将产生电动势。这种物理现象称为热电效应塞贝克效应。热电偶测温原理是利用热电效应。如图41所示，热电偶就是将A和B二种不同金属材料的一端焊接而成。A和B称为热电极，焊接的一端是接触热场的T端称为工作端或测量端，也称热端；未焊接的一端处在温度T0称为自由端或参考端，也称冷端(接引线用来连接测量仪表的 图41热电偶两根导线C是同样的材料，可以与A和B不同种材料)。T与T0的温差愈大，热电偶的输出电动势愈大；温差为0时，热电偶的输出电动势为0；因此，可以用测热电动势大小衡量温度的大小。国际上，将热电偶的A、B热电极材料不同分成假如干分度号，并且有相应的分度表即参考端温度为0时的测量端温度与热电动势的对应关系表；可以通过测量热电偶输出的热电动势值再查分度表得到相应的温度值。热电偶一般用来测量较高的温度，应用在冶金、化工和炼油行业，用于测量、控制较高的温度。 本实验只是定性了解热电偶的热电势现象，实验仪所配的热电偶是由铜康铜组成的简易热电偶，分度号为T。实验仪有二个热电偶，它们封装在悬臂双平行梁上、下梁的上、下外表中，二个热电偶串联在一起，产生热电势为二者之和。 三、需用器件与单元：机头平行梁中的热电偶、加热器；显示面板中的F/V表(或电压表)、-15V电源；调理电路面板中传感器输出单元中的热电偶、加热器；调理电路单元中的差动放大器；室温温度计自备。 四、实验步骤： 1、热电偶无温差时差动放大器调零：将电压表量程切换到2V档，按图42示意接线，检查接线无误后合上主、副电源开关。将差动放大器的增益电位器顺时针方向缓慢转到底增益为101倍，再逆时针回转一点点防电位器的可调触点在极限端点位置接触不良；再调节差动放大器的调零旋钮，使电压表显示0V左右，再将电压表量程切换到200mV档继续调零，使电压表显示0V。并记录下自备温度计所测的室温tn。图42 热电偶无温差时差动放大器调零接线示意图2、将-15V直流电源接入加热器的一端，加热器的另一端接地，如图43所示。观察电压表显示值的变化，待显示值稳定不变时记录下电压表显示的电压值V。此电压值V为二个铜康铜热电偶串联经放大100倍后的热电势。图43 热电偶测温实验接线示意图3、根据热电偶的热电势与温度之间的关系式：E(t,to)=E(t,tn)+E(tn,to)计算热电势。式中：t -热电偶的热端工作端或称测温端温度。tn-热电偶的冷端自由端即热电势输出端温度也就是室温。to-0、首先计算热端温度为t,冷端温度为室温时热电势：E(t,tn)=电压表V÷100×2式中：100为差动放大器的放大倍数，2为个热电偶。、其次查以下所附铜康铜热电偶分度表，得到热端温度为室温温度计测得，冷端温度为0时的热电势E(tn,to):。、最后计算热端温度为t，冷端温度为0时的热电势：E(t,to)=E(t,tn)+E(tn,to),根据计算结果，查分度表得到所测温度t加热器功率较小，升温10左右。附表：铜康铜热电偶分度表(自由端温度为0时tmV对应值) 分度号：T 自由端温度0工作端温度0 1 2 3 4 5 6 7 8 9 热 电 动 势 mV -10-0.383 -0.421 -0.459 -0.496 -0.534 -0.571 -0.720 0-0.039 -0.116 -0.154 -0.193 -0.231 -0.269 -0.307 -0.345 00.078 0.117 0.156 0.195 O.234 0.273 0.312 0.351 100.391 0.430 0.470 0.510 0.549 0.589 0.629 0.669 0.709 0.749 200.789 0.830 0.870 0.911 0.951 0.992 1.032 1.073 1.114 1.155 301.196 1.237 1.279 1.320 1.361 1.403 1.444 1.486 1.528 1.569 401.611 1.653 1.695 1.738 1.780 1.822 1.865 1.907 1.950 1.992 502.035 2.078 2.121 2.164 2.207 2.250 2.294 2.337 2.380 2.424 602.467 2.511 2.555 2.599 2.643 2.687 2.731 2.775 2.819 2.864 702.908 2.953 2.997 3.042 3.087 3.131 3.176 3.221 3.266 3.312 803.357 3.402 3.447 3.493 3.538 3.584 3.630 3.676 3.721 3.767 903.813 3.859 3.906 3.952 3.998 4.044 4.091 4.137 4.184 4.231 1004.277 4.324 4.371 4.418 4.465 4.512 4.559 4.607 4.654 4.701 4、将加热器的-15V电源断开，观察电压表显示值是否下降。实验完毕，关闭所有电源。 五、数据处理：由公式E(t,tn)=电压表V÷100×2得E(t,tn)=83mv÷100×2,查表得当tn=25时的E(tn,to),所以E(t,to)=E(t,tn)+E(tn,to18 / 18
