自动化仪表作业及问题详解参考.doc

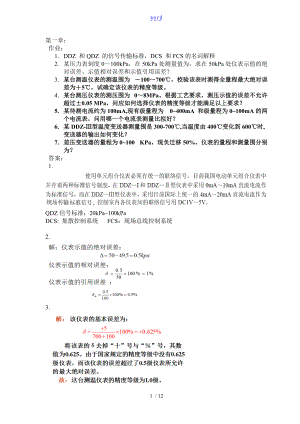

word第一章：作业：1. DDZ 和QDZ 的信号传输标准，DCS 和FCS的名词解释2. 某压力表刻度0100kPa，在50kPa处测量值为，求在50kPa处仪表示值的绝对误差、示值相对误差和示值引用误差？ 3. 某台测温仪表的测温围为 100700，校验该表时测得全量程最大绝对误差为5，试确定该仪表的精度等级。4. 某台测压仪表的测压围为 08MPa。根据工艺要求，测压示值的误差不允许超过±0.05 MPa，问应如何选择仪表的精度等级才能满足以上要求？5. 某待测电流约为100mA,现有级量程为 0400mA 和级量程为0100mA的两个电流表，问用哪一个电流表测量比拟好？6. 某DDZ-型温度变送器测量围是300-700,当温度由400变化到600时,变送器的输出如何变化？7. 差压变送器的量程为0100 KPa，现负迁移50%，仪表的量程和测量围分别为？答案：1.QDZ信号标准：20kPa100kPaDCS: 集散控制系统 FCS：现场总线控制系统2.3.4.5. 解：级量程为0400mA电流表测100mA时，最大相对误差：级量程为0100mA的电流表测100mA时，最大相对误差：说明选择合理的量程，即使用级表也可以比级表准确。6. 8mA 16mA7. 仪表的量程为100Kpa 仪表的测量围为-5050Kpa第二章：作业：课后2，4，5，6，7，8，9，11，19，202-2 用热电偶测温时，为什么要进展冷端温度补偿？其冷端温度补偿的方法有哪几种？ 2-5由K 分度号热电偶(包括补偿导线)、冷端温度补偿器和配K 分度号的动圈仪表组成一个温度检测系统，测量显示782，此时室温为32，后来发现所用的冷端补偿器型号为S，与K 分度号热电偶不配套，如此实际温度？2-6 用K型热电偶测某设备的温度，测得的热电势为20mV，冷端室温为25C，求设备的温度？如果改用E型热电偶来测温，在一样的条件下，E热电偶测得的热电势为多少？2-12 某台空压机的缓冲器，其工作压力围为1.11.6MPa，工艺要求就地观察罐压力，并要求测量结果的误差不得大于罐压力的±5，试选择一台适宜的压力计(类型、测量围、精度等级)，并说明其理由。2-19 有一台电动差压变送器配标准孔板测量流量，差压变送器的量程为16kPa，输出为4mA20mA，对应的流量为0t/h50t/h。工艺要求在40t/h 时报警。问：(1) 差压变送器不带开方器时，报警值设定在多少毫安？(2) 带开方器时，报警值又设定在多少毫安？答案：2-2：解：1热电偶的热电势只有当T0或t0恒定是才是被测温度T或t的单值函数。热电偶标准分度表是以T00为参考温度条件下测试制定的，只有保持T00，才能直接应用分度表或分度曲线。假如T00，如此应进展冷端补偿和处理。2冷端温度补偿的方法有：延长导线法，0恒温法，冷端温度修正法，冷端温度自动补偿法等。 2-4： 现用一支镍铬-铜镍热电偶测某换热器的温度，其冷端温度为30，显示仪表的机械零位在0时，这时指示值为400，如此认为换热器的温度为430对不对？为什么？正确值为多少度？解 认为换热器的温度为430不对。设换热器的温度为t，实测热电势为E(t，30)，根据显示仪表指示值为400，如此有E(t，30)= E(400，0)，由中间温度定律并查镍铬-铜镍E型热电偶分度表，有E(t，0)= E(t，30)+ E(30，0)= E(400，0)+ E(30，0)=28943+1801=30744mV反查镍铬-铜镍热电偶分度表，得换热器的温度t=422.52-5：EK(782，0)= Ek(t，32)+ Es(32，0)Ek(t，32)EK(t，0)= Ek(t，32)+ Ek(32，0)EK(t，0)=32.352+1.285=33.637 所以 t= 809度2-6：解 用K型热电偶测温时，设设备的温度为t，如此E(t，25)=20mV，查K型热电偶分度表，E(25，0)=1.000mV。根据中间温度定律，E(t，0)= E(t，25)+ E(25，0)=20+1.0=21.000 mV反查K型热电偶分度表，得t=508.4假如改用E型热电偶来测次设备温度，同样，根据中间温度定律，测得热电势为EE(508.4，25)= EE(508.4，0)-EE(25，0)-1495=36183.6mV»36.18mV。2-7：10，冷端温度，小2满量程，0，大3小2-8：T=11002-9：8.75mV 2-11: P表=P绝-P大 P大=P绝+P负2-12：解 空压机缓冲器压力为稳态压力，其工作压力下限pmin=1.1MPa，工作压力上限pmax=1.6MPa。设所选压力表量程为p，如此根据最大、最小工作压力与选用压力表量程关系，有根据压力表量程系列附表1，可选YX-150型、测量围为02.5MPa的电接点压力表。根据测量误差要求，测量的最大误差为Dmax£´5%=0.055(MPa)如此所选压力表的最大引用误差应满足要求，故可选精度等级为1.5级的压力表。2-20：量程：0H0对应的压力值，即0pgH0, 不需要迁移第三章作业：1. 测量高温液体(指它的蒸汽在常温下要冷凝的情况)时，经常在负压管上装有冷凝罐(见题3-19图)，问这时用差压变送器来测量液位时，要不要迁移？如要迁移，迁移量应如何考虑？题3-19图 高温液体的液位测量2. 某理想PID调节规律， Kc=2, Ti=30s,Td=0, 试画出在如下列图输入方波作用下的调节器输出波形.34一台比例作用的电动温度调节器，量程是100-200，调节器输出是4-20mA，当调节器比例度变为50%，如此当指示值变化25，相应调节器输出变化是多少？5. 某台DDZ型比例积分控制器，比例度d为100，积分时间TI为2min。稳态时，输出为5mA。某瞬间，输入突然增加了0.2mA，试问经过5min后，输出将由5mA变化到多少？答案：1. 解：差压液位计正压室压力p1=rgh1+ rgH+p0负压室压力p2=rgh2+ p0正、负压室的压差Dp=p1-p2= rgH-(h2-h1) rgH=0时，Dp= -(h2-h1) rg。这种液位测量时，具有“负迁移现象，为了使H=0时，Dp=0，该差压变送器测液位时需要零点迁移，迁移量为(h2-h1) rg2123解：在阶跃输入作用下，即调节器的输出为：因此，可以从阶跃响应曲线上确定KC，TiA=1 ，如此t=0, y=Kc en t=Ti y=2Kc (1) 下面一条标号为1，上面为2Kc1=0.5， T1=0.5 Kc2=2, T2=1(2)比例、积分作用减弱，影响比例的是P，影响积分作用的是P和Ti45. 解 控制器的放大倍数KP=1/d=1/100%=1控制器的积分时间TI=2min，稳态输出p0=5mA；控制器的输入变化量为A=0.2mA。经历时间t=5min。如此输出变化量所以，经历时间5min后，控制器的输出为p=p0+Dp=5+0.7=5.7(mA)第四章：4-3 数字化PID 的位置式和增量式分别是什么？试比拟二者优缺点。绘制增量式数字PID 算法的程序框图4-5 数字控制系统中，如何消除积分饱和现象？第五章：补充：1. 执行器按照使用的能源可分为_、_、_三种。2. 调节阀的流量大小与_和有关。3. 当调节阀的情况下，所获得的流量特性称为工作流量特性。_时得到的流量特性称为理想流量特性。4. 电动执行器有_行程和_行程两种。5. 控制系统中选择气开阀或气关阀主要从_角度考虑。6. 调节阀的流量特性和什么有关？什么是阻力比系数？串联管道什么情况下发生畸变，如何畸变？7. 流量特性的选择原如此？8. 调节阀所能控制的_的比值成为调节阀的可控比。9. 调节阀流量特性的选择一般根据经验从三个方面考虑：_、_、_。10. 如图系统阀门气开气关型式和调节器正反作用应选。补1：一台DDZ型温度比例控制器，测量的全量程为01000，当指示值变化100，控制器比例度为80，求相应的控制器输出将变化多少？解控制器的输出变化量p=1.6/80%=2(mA)补充2：某电动比例调节器的测量围为100200 ，其输出为010mA。当温度从140 变化到160 时，测得温度调节器的输出从3mA变化到7mA，试求该调节器的比例带。补充作业：1. 如下列图，用差压变送器测敞口容器液位，其最低液位和最高液位到仪表的距离分别为h1=1m，h2=3m,假如被测介质的密度为980kg/m3,求： 1该变送器的量程为多少？ 2是否需要迁移？迁移量为多少？2： 某负作用理想PID调节规律， Ti=2min,Td=0,在t=t0时刻参加一幅值为1mA的阶跃信号，假如调节器的起始工作点为6mA，试画出调节器的输出波形。6 图示锅炉生产情况，冷水进入气鼓，经燃烧加热产生蒸汽，在生产过程中，工艺要求气鼓里的水不能烧干，不然将产生事故，甚至发生爆炸。为了保证锅炉的安全生产，试确定冷水进水管道上调节阀的气开，气关形式。气关阀7、图示，冷物料通过加热器用蒸汽对其加热，在事故状态下，为了保护加热器设备的安全，即耐热材料不损坏，现在蒸汽管道上有一只调节阀，确定其气开，气关形式。气开阀12 / 12
