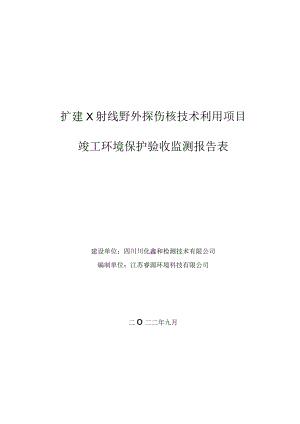

扩建X射线野外探伤核技术利用项目竣工环境保护验收监测报告表.docx

扩建X射线野外探伤核技术利用项目竣工环境保护验收监测报告表建设单位：四川川化鑫和检测技术有限公司编制单位：江苏睿源环境科技有限公司二o二二年九月目录表一I表二7表三15表四24表五30表六31表七33V371）附图1四川川化鑫和检测技术有限公司本项目储存场所地理位置图2）附图2建设单位X射线探伤机储存场所周围环境概况图3）附图3建设单位办公楼1楼平面布局示意图及本项目X射线探伤机存放位置附件1建设单位辐射安全许可证正副本附件2本项目批复材料附件3本项目辐射工作人员辐射安全与防护考试合格成绩单附件4辐射工作人员2022年第季度个人剂量附件5辐射工作人员体检报告附件6建设单位危险废物收集服务合同附件7辐射安全与防护管理制度附件8本项目验收监测报告及监测单位资质表建设项目名称扩建X射线野外探伤核技术利用项目建设单位名称四川川化鑫和检测技术有限公司建设项目性质新建团改扩建技改迁建建设地点探伤地点为全国各地四川川化鑫和,不固定；探伤机无任务时储存位置为：检测技术有限公司办公楼1楼库房内联系人联系电话环评报告表审批部门四川省生文户态环境厅川环审批（2021）118号环评报告表审批时间2021年11月16日辐射安全许可证发证机关四川省生证书态环境厅编号川环辐证00197发证日期2022年05月18B环评报告表编制单位江苏睿源环境科技有限公司环境监理单位/开工建设时间2022年01月13日竣工时间2022年03月04日环保设施设计单位四川川化鑫和检测技术有限公司环保设施施工单位四川川化鑫和检测技术有限公司投资总概算环保投资总概算11比例10.78%实际总概算实际环保投资总概算比例14.00%环评批准建设规模根据环评结论，结合四川省生态环境厅批复意见，同意四川川化鑫和检测技术有限公司扩建X射线野外探伤核技术利用项目。建设单位根据需求拟新增4台丹东吉时宇仪器有限公司的X射线探伤机：2台型号为RX-250G（定向机，最大管电压为250kV,最大管电流为5mA）、1台型号为XXH-2505C（周向机，最大管电压为250kV,最大管电流为5mA）以及1台型号为XXG-35O5D（定向机，最大管电压为300kV,最大管电流为5mA）探伤对象主要为国内的天然气管道等以及对国内其他委托单位设备组装厂内的压力容器等。无探伤任务时，探伤机储存在四川川化鑫和检测技术有限公司办公楼1楼库房内。本次验收内容建设单位己购置4台丹东吉时宇仪器有限公司的X射线探伤机：2台型号为RX-250G（定向机，最大管电压为250kV,最大管电流为5mA）、1台型号为XXH-2505C（周向机，最大管电压为250kV,最大管电流为5mA）以及1台型号为XXG-3505D（定向机，最大管电压为30OkV,最大管电流为5mA）,均属于II类射线装置，用于实施野外探伤工作。探伤范围为全国各地，探伤对象主要为国内的天然气管道等以及对国内其他委托单位设备组装厂内的压力容器（该委托单位不生产压力容器）。无探伤任务时，探伤机储存在四川川化鑫和检测技术有限公司办公楼1楼库房内。验收监测依据1）中华人民共和国放射性污染防治法（2003年印发）；2）中华人民共和国环境保护法（2014年修订版），于2014年4月24日修订通过,2015年1月1日起实施；3）放射性同位素与射线装置安全许可管理办法（2021年修正本）；4）放射性同位素与射线装置安全和防护管理办法（2011年印发）；5）关于建立放射性同位素与射线装置辐射事故分级处理和报告制度的通知（2006年印发）；6）建设项目竣工环境保护验收技术指南污染影响类（2018年印发）；7）建设项目竣工环境保护验收暂行办法（2017年印发）；8）四川省野外（室外）使用放射性同位素与射线装置辐射安全核防护要求（试行）（原四川省环境保护厅，川环办发QOl6149号）；9）放射工作人员职业健康管理办法，中华人民共和国卫生部令第55号，2007年11月1日起施行；10）污染影响类建设项目重大变动清单（试行）（环办环评函（2020）688号）111）放射性同位素与射线装置安全和防护条例（2019年修订版），2019年3月2日修订，2019年3月18日发布并实行；12）建设项目环境保护管理条例（修订本），国务院令第682号,2017年10月1日起施行;13）射线装置分类，中华人民共和国环境保护部和国家卫生和计划生育委员会公告2017年第66号，2017年12月5日起施行；14）关于建立放射性同位素与射线装置事故分级处理报告制度的通知国家环保总局，环发2006145号。验收监测评价 标准、标号、级 别、限值1）电离辐射防护与辐射源安全基本标准（GB18871-2002）表1-1工作人员职业照射和公众照射剂量限值:剂量限值职业照射剂量限值工作人员所接受的职业照射水平不应超过下述限值：由审管部门决定的连续5年的年平均有效剂量（但不可作任何追溯性平均），20mSvs任何一年中的有效剂量，50mSv.公众照射剂量限值实践使公众有关关键人群组的成员所受的平均剂量估计值不应超过下述限值：年有效剂量，ImSv;特殊情况下，如果5个连续年的年平均剂量不超过ImSv,则某单-年份的有效剂量可提高到5mSvo4.3.4剂量约束和潜在照射危险约束4.3.4.1除了医疗照射之外，对于一项实践中的任一特定的源，其剂量约束和潜在照射危险约束应不大于审管部门对这类源规定或认可的值，并不大于可能导致超过剂量限值和潜在照射危险值的值。2）工业X射线探伤放射防护要求（GBZ117-2015）3.13对于移动式X射线装置，控制器与X射线管头或高压发生器的连接电缆不应短于20mo5.1.1探伤作业时，应对工作场所实行分区管理，并在相应的边界设置警示标识。5.1.2-般应将作业场所中周围剂量当量率大于15Svh的范围内划为控制区。5.1.3控制区边界应悬挂清晰可见的“禁止进入X射线区"警告牌，探伤作业人员在控制区边界外操作，否则应采取专门的防护措施。5.1.4现场探伤作业工作过程中，控制区内不应同时进行其他工作。为了使控制区的范围尽量小，X射线探伤机应用准直器，视情况采用局部屏蔽措施（如铅板）。5.1.5控制区的边界尽可能设定实体屏障，包括利用现有结构（如墙体）、临时屏障或临时拉起警戒线（绳）等。5.1.6应将控制区边界外、作业时周围剂量当量率大于2.5Svh的范围划为监督区，并在其边界上悬挂清晰可见的"无关人员禁止入内”警告牌，必要时设专人警戒。5.3.1应有提示“预备”和"照射”状态的指示灯和声音提示装置。"预备"信号和"照射"信号应有明显的区别，并且应与该工作场所内使用的其他报警信号有明显区别。5.3.2警示信号指示装置应与探伤机联锁。5.3.3在控制区的所有边界都应能清楚地听见或看见“预备”信号和"照射"信号。5.3.4应在监督区边界和建筑物的进出口的醒目位置张贴电离辐射警告标志和警告标语等提示信息。5.5.1开始现场探伤之前，探伤工作人员应确保在控制区内没有任何其他人员，并防止有人进入控制区。5.5.2控制区的范围应清晰可见，工作期间要有良好的照明，确保没有人员进入控制区。如果控制区太大或某些地方不能看到，应安排足够的人员进行巡查。5.5.3在试运行（或第次曝光）期间，应测量控制区边界的剂量率以证实边界设置正确。必要时应调整控制区的范围和边界。5.5.4现场探伤的每台探伤机应至少配备一台便携式剂量仪。开始探伤工作之前，应对剂量仪进行检查，确认剂量仪能正常工作。在现场探伤工作期间，便携式测量仪应一直处于开机状态，防止X射线曝光异常或不能正常终止。5.5.5现场探伤期间，工作人员应佩戴个人剂量计、直读剂量计和个人剂量报警仪。个人剂量报警仪不能替代便携巡测仪，两者均应使用。6.3现场探伤的分区及检测要求6.3.1使用移动式X射线探伤装置进行现场探伤时，应通过巡测确定控制区与监督区。6.3.2当X射线探伤装置、场所、被检物体（材料、规格、形状）、照射方向、屏蔽等条件发生变化时，均应重新进行巡测，确定新的划区界线。6.3.3在工作状态下应检测操作位置，确保操作位置的辐射水平是可接受的。6.3.4在工作状态下应检测控制区和监督区边界线周围剂量当量率，确保其低于国家法规和运营单位制定的指导水平。6.3.5探伤机停止工作时，还应检测操作者所在位置的辐射水平，以确定探伤机确己停止工作。3四川省野外（室外）使用放射性同位素与射线装置辐射安全和防护要求（试行）（原四川省环境保护厅，川环办发2016149号）2.1.I野外（室外）作业的单位应持有辐射安全许可证，且许可的种类和范围内应包括开展野外（室外）作业活动。2.1.2野外（室外）作业的操作人员应参加辐射安全培训并取得省级以上的培训合格证书，且证书在有效期内。2.1.3野外（室外）作业活动单位至少有1名专职人员（对于只涉及使用Ill类射线装置、IV或V类放射源的可为兼职）负责辐射安全管理工作。3.1野外（室外）探伤作业活动3.1.1探伤作业时至少有2名操作人员在场，每名操作人员配备一台个人剂量报警仪和个人剂量计及相应辐射防护用品。每个作业场所应配备一台辐射环境剂量率监测仪器。探伤作业时应配备现场安全员（可以为现场的两名操作人员之一），具备对现场辐射安全负责的权限，主要负责场所区域的划分与控制、场所限制区域的人员管理、场所辐射剂量水平监测等安全相关工作，并承担探伤装置的领取、归还以及确认探伤源是否返回装置等工作，发现安全问题应立即停止探伤作业。3.1.2每次探伤作业前，操作人员应严格检查探伤装置的安全性能，并复核。严禁使用铭牌模糊不清或安全锁、联锁装置、输源管、控制缆、源辨位置指示器等存在安全隐患或故障的探伤装置。至少每3个月对探伤装置的性能进行全面检查、维护，发现问题应及时维修，并做好记录。3.1.3探伤作业前应将无关人员清离出场，划分控制区和监督区，实施"两区"管理。控制区边界外空气比释动能率应低于15Gyh,边界上设置明显的警戒线，应有清晰可见的电离辐射警告标志和"禁止进入射线探伤区"的标牌。探伤期间专人在边界巡逻、看守，未经许可人员不得入内.监督区位于控制区外，监督区边界外空气比释动能率应低于2.5Gyh,边界处应有电离辐射警告标志牌和"无关人员禁止入内'的标牌。公众不得进入该区域。3.1.4探伤作业时（应急探伤作业除外），应在作业现场边界外公众可达地点放置安全信息公示牌，将辐射安全许可证、公司法人、辐射安全负责人、操作人员和现场安全员的姓名、照片、资质证书和环保部门监督举报电话等信息进行公示，接受公众监督。安全信息公示牌面积应不小于2平方米，公示信息应采取喷绘（.印刷）的方式进行制作。安全信息公示牌应适应野外作业需要（具备防水、防风等抵御外界影响的能力），确保信息的清晰辨识。公示信息如发生变化应重新制作安全信息公示牌，禁止对安全信息公示牌进行涂改、污损。3.1.6建立射线装置台账，每天检查核实，做到账物相符。射线装置的领取、使用和归还应有2人在场，当事人要签字确认。3）监测依据辐射环境监测技术规范（HJ61-2021）环境辐射剂量率测量技术规范（HJ1157-2021）工业X射线探伤放射防护要求（GBZ117-2015）4）环评管理目标：根据己获得批复的环评报告，确定本项目的管理目标为：辐射剂量率控制水平：控制区边界外周围剂量当量率应低于15Svh;监督区位于控制区外，监督区边界外周围剂量当量率应低于2.5Svh<>辐射剂量控制水平：职业人员年有效剂量不超过5mSv:公众年存效剂量不超过0.ImSv。5）相关批复文件四川省生态环境厅关于四川川化鑫和检测技术有限公司扩建X射线野外探伤核技术利用项目环境影响报告表的批复（川环审批（2021）118号）。6）环境影响评价文件江苏睿源环境科技有限公司四川川化鑫和检测技术有限公司扩建X射线野外探伤核技术利用项目环境影响报告表，2021年"月。表二工程建设内容：一、项目名称、性质、建设地点（1）项目名称：扩建X射线野外探伤核技术利用项目（2）建设单位：四川川化鑫和检测技术有限公司（3）建设性质：扩建（4）建设地点：探伤地点为全国各地，不固定；探伤机无任务时储存位置为：四川川化鑫和检测技术有限公司办公楼1楼库房内二、项目建设内容与建设规模建设单位已新增4台丹东吉时宇仪器有限公司的X射线探伤机：2台型号为RX-250G（定向机，最大管电压为250kV,最大管电流为5mA）、1台型号为XXH-2505C（周向机，最大管电压为250kV,最大管电流为5mA）以及1台型号为XXG-3505D（定向机，最大管电压为35OkV,最大管电流为5mA）,均为II类射线装置，用于实施野外探伤工作。本项目探伤范围为全国各地，探伤对象主要为国内的天然气管道等以及对国内其他委托单位设备组装厂内的压力容器（该委托单位不生产压力容器）等。根据建设单位提供资料，本项目2台RX-250G型定向及1台XXH-2505C型周向X射线探伤机主要是对厚度在30mm以下的管道或工件进行无损检测；XXG-3505D型定向X射线探伤机主要对厚度在30mm-50m的压力容器进行无损检测。建设单位已为本项目在原有辐射工作人员中调配了6名人员来实施野外探伤（共2组探伤作业人员，每组3名辐射工作人员），在探伤过程中，不存在两台探伤机在同一场所同时开机探伤的情况。根据建设单位提供资料，工作的探伤机每天总探伤曝光时长共计30min,RX-250G型、XXH-2505C型探伤机年总出束时间各为50h；XXG-3OO5D型探伤机年出束总时间为25h。无探伤任务时，探伤机储存在四川川化鑫和检测技术有限公司办公楼1楼库房内。四川川化鑫和检测技术有限公司本次验收的核技术应用项目详见下表：表21本次W剑攵的核技术利用项日清单序号射线装置名称数量管电压(kV)管电流(mA)类别工作场所名称活动种类厂家坏评情况许可情况备注1RX-25OG型定向X射线探伤机2台2505Il尧全国各地，不固定使用丹东吉时宇仪器有限公司己环评已许可本次验收2XXH-2505C周向型X射线探伤机1台25()5Il类3XXG-35O5D定向型X射线探伤机1台3505Il卷表2-2项目组成及主要环境问题符称环评报告中建设内容与规模实际建设内容及规模与环评报告是否-一致主要环境问题主体工程建设单位因业务需要，拟开展X射线野外探伤项目，对国内的天然气管道等以及对国内其他委托单位设备组装厂内的压力容器（该委托单位不生产压力容器）进行无损探伤。拟配备4台丹东吉时宇仪器有限公司的X射线探伤机（2台型号为RX-250G（定向机，最大管电压为250kV,最大管电流为5mA）、1台型号为XXH-2505C（周向机，最大管电压为250kV,最大管电流为5mA）以及1台型号为XXG-35O5D（定向机，最大管电压为3OOkV,最大管电流为5mA）及调配6名辐射工作人员实施本项目，预计4台探伤机年总曝光时间约175h。目前建设单位己购置4台X射线装置（2台RX-250G型定向X射线探伤机、1台XXH-2505C型周向机、1台XXG-35O5D型定向X射线探伤机），同时建设单位在原有辐射工作人员中己调配6名来实施本项目。预计RX-250G型、XXH-2505C型探伤机年总出束时间各为50h：XXG-35O5D型探伤机年出束总时间为25h,4台年总出束时间约175h<,一致X射线、臭领及氮氧化物辅助工朽建设单位己有的库房（探伤机无探伤任势时储存位置）、暗室（洗片）、晾片室（评片）、危废暂存间建设单位己有的库房（探伤机无探伤任务时储存位置）、暗室（洗片）、晾片室（评片）、危废暂存间一致环保工程探伤作业时不产生任何放射性废水，会产生项目相关的洗片废水以及少量辐射工作人员的生活污水。洗片废水由建设单位厂区内工业污水处理站预处理达标后通过工业污水管网进入青白江污水处理厂进一步处理。若委托第三方进行洗片工作，则洗片废水由第三方委托单位工业污水处理站进行预处理后进入当地污水处理厂进行处理。产生的废显影液废定影液交由行资质的单位进行收集处置.辐射工作人员的生活污水依托作业场地周围环保措施进行处理。探伤作业时不产生任何放射性固体废物，辐射工作人员在作业地产生的生活垃圾依托当地周围的环保措施进行处理。目前建设单位仅在省内开展几次野外探伤项目，项目地点距建设单位办公地点较近，因此项目产生的洗片废水排至建设单位厂区内工业污水处理站预处理达标后，通过工业污水管网进入青白江污水处理厂进一步处理。产生的废显影液废定影液交由有资质的单位进行收集处置。辐射工作人员的生活污水已依托作业场地周围环保措施进行处理，产生的生活垃圾已依托当地周围的环保措施进行处理。一致废显影液、废定影液、洗片废水三、项目地理和场所位置建设单位现位于成都市青白江区团结东路311号川化集团内，本项目探伤机在没有探伤任务的时候存放在建设单位办公楼1楼的库房内。建设单位X射线探伤机储存场所周围环境概况图见附图2,建设单位办公楼1楼平面布局示意图及本项目X射线探伤机存放位置见附图3。储存场所：X射线探伤机储存场所-库房内严禁使用、调试X射线探伤机，库房内用于单独存放X射线探伤机及警戒线（绳）、警告牌等项目相关辐射安全防护设施。库房拟设置防盗门、双人双锁，钥匙由专人保管，拟设置视频监控，能够满足防火、防水、防盗、防丢失、防破坏的要求。使用场所：本项目主要对天然气管道等以及其他委托单位设备组装厂内的压力容器进行无损检测。天然气管道探伤的工程区域大部分位于室外空旷处，且人流量较少；其他委托单位设备组装厂内的压力容器探伤工程区域大部分位于委托单位厂区内。在探伤作业开展前，辐射工作人员应观察探伤现场情况及周边环境，若探伤场所涉及居民区、科教文卫区等敏感区，可能对公众造成重大影响的，探伤作业前建设单位必须对周围公众进行告知，同时联系公安或政府部门协助清场，并配备防护设备，例如铅屏风，来减小控制区以及监督区的范围。若以上措施仍不能满足野外探伤的相关要求时，则不得使用X射线机进行野外探伤。四、环境保护目标。本项目野外探伤范围为全国各地，随承接任务地点不同而不同，探伤地点不固定。野外探伤时将按本次评价要求划定控制区和监督区，该两区内无固定建筑、流动车辆等，控制区外监督区内的探伤机操作及管理的福射工作人员、监督区外评价范围以内的周围公众均划定为保护目标，其中在探伤作业时控制区无任何人员居留。与环评阶段相比，验收阶段本项目周围环境保护目标的位置和规模未发生改变&主要工艺流程及产府环节1.工程设备X射线探伤机的核心部件是X射线管。X射线管由阳极、阴极、灯丝、鸽靶、铜体、发射罩等组成。X射线管一端是作为电子源的阴极，另一端是嵌有靶材料的阳极。当两端加有高压时，阴极的灯丝热致发射电子。由于阴极和阳极两端存在电位差，电子向阳极运动，形成静电式加速，获取能量。具有一定动能的高速运动电子，撞击靶材料，产生X射线，对于便携式X射线探伤机，当X射线照射工件时，胶片放在工件的底面，由于有缺陷的材料与没缺陷的材料吸收射线不同，所以工件的缺陷显影在底片上，借助于缺陷的图像可以判断工件缺陷的性质、大小、形状和部位，达到检测目的。X射线探伤机控制台图2-1本项目X射线探伤机外观图2.X射线机的探伤工件情况在正常探伤工况下，为了防止X射线管烧毁并延长其寿命，运行时的管电压和管电流通常会有较大裕量，一般低于最高管电压和管电流。同时根据不同的工件厚度，操作人员会设置不同的管电压以及管电流。本项目探伤范围为全国各地，探伤对象主要为国内的天然气管道以及对国内其他委托单位设备组装厂内的压力容器等进行无损检测。根据建设单位提供资料：本项目2台RX-250G型定向及1台XXH-2505C型周向X射线探伤机主要是对厚度在30mm以下的管道或工件进行无损检测；XXG-3505D型定向X射线探伤机主要对厚度在30mm-50mm的压力容器进行无损检测。3.工作方式射线检测方法是利用射线穿透物体时，会发生吸收和散射的特性，通过测量材料中因缺陷存在而影响射线的吸收来探测缺陷，以胶片作为记录信息器材的无损检测方法。把被检物体放在离射线装置500mm-100Omm的位置处，把胶片紧贴在被检工件背后，用X射线对工件照射后，透过工件的射线使胶片感光，同时工件内部的真实情况就反映到胶片的乳胶上，对感光后的胶片在暗室中进行显影、定影、水洗和干燥，将干燥的底片放在观片的显示屏上观察，根据底片的黑度和图像来判断工件有无缺陷以及缺陷的种类。根据观察其缺陷的形状、大小和部位来评定材料或制品的质量，从而防止由于材料或制品内部缺陷引起的事故。4.工作流程及产污环节(I)接受甲方工作任务单.现场探伤工作之前，工作人员对工作环境进行评估，与委托单位协商适当的地点和探伤时间(尽量选择在深夜无人时进行探伤作业)。(2)发布X射线探伤通知，委托单位开具探伤作业票，建设单位制定现场探伤作业方案，该作业方案应包括以下几点：探伤工况、作业时间、作业地点、控制区范围、监督区范围、监测方案、清场方式等；明确探伤人员、防护人员、运输人员、保卫人员的职责和分工；对探伤人员的要求，包括：检测作业人员、评定审核人员资格、检测防护培训要求；检测准备，包括：技术、工艺、检测设备和材料等；检测实施，包括：工作要点、安全防护、工艺参数设置、操作流程；图像评定，包括：评定条件及要求；检测记录及报告要求；质量检查的要求、方法等：职业健康安全和环境管理等内容。(3)设备出库：根据设备出入库管理制度，相应管理人员依据工作人员提供任务单进行设备使用台账登记，再领取设备。(4)运输：公司车辆将设备运送至探伤作业场所，至少1名操作人员随车押运。(5)到达现场后，在现场探伤曝光开始前应做好探伤作业前的各项准备工作，主要包括以下几个方面：在现场探伤作业前必须进行清场，采用预先公示，开始前广播，划定监督区、控制区后安排专人检查相结合的清场方式，做到监督区范围内无公众，控制区内无任何人员。设置警戒线(离地0.8m-LOm左右)、"探伤作业禁止入内"、“当心电离辐射.''等警告标识。根据四川省野外（室外）使用放射性同位素与射线装置辐射安全与防护要求的规定，建设单位对探伤作业的具体情况进行公示，在作业现场边界外公众可达地点放置安全信息公示牌，将辐射安全许可证、单位法人、辐射安全负责人、操作人员和现场安全员的姓名、照片、资质证书和生态环境部门监督举报电话等信息进行公示，接受公众监督。其中，安全信息公示牌面积应不小于2?,公示信息应采取喷绘（印刷）的方式进行制作。安全信息公示牌应适应野外作业需要（具备防水、防风等抵御外界影响的能力），确保信息的清晰辨识。公示信息如发生变化应重新制作安全信息公示牌，禁止对安全信息公示牌进行涂改、污损。固定探伤机，使用定向机进行探伤时，定向机位于管道或工件外，定向照射焊缝位置；使用周向机进行探伤时，定向机位于工件内，对焊缝位置进行周向照射。若管道或工件探伤位置较高，则使用升降台梯将探伤机进行垫高，同时使用捆绑器固定探伤机，防止掉落。辐射工作人员连接好X射线探伤机控制部件，对被探伤工件贴置胶片，将贴好胶片的工件固定位置。同时在主射方向上布置好铅屏风，准备就绪后，现场工作人员进行撤离。应根据探伤规范要求，预测曝光时间、焦距、确定焦点位置，根据经验依据工业X射线探伤放射防护要求（GBZ/117-2015）有关规定初步划定控制区和监督区边界，并在相应边界设置警告标识以及其他辐射防护措施。安排1名以上专职人员负责辐射安全管理工作。安排专人巡查，确保探伤作业期间无人员误入作业区。探伤机工作时须配备2名操作人员同时在场，每名操作人员各配备1枚个人剂量计和1台个人剂量报警仪。6）探伤人员确认探伤机状态后开始延时曝光检测时通知控制区边界外人员点亮预备灯、开启声音提示装置，操作人员设置电压和曝光时间、调整焦距、启动延时曝光按钮，探伤人员退至控制区外，在非主射方向上的监督区内进行曝光。7）达到预定照射时间和曝光量后，关闭探伤机，探伤人员携带个人剂量计、带报警功能的直读剂量计和巡测仪进入控制区，收回X射线探伤机。曝光结束，取下胶片，收集暂存。后续进行洗片、读片，判断工件焊接质量、缺陷等工作。8）探伤作业结束后，清理现场，撤除警戒，采用公司车辆将设备运送回公司库房内存放，至少1名操作人员随车押运。5.人员配置建设单位已从原有辐射工作人员中调配6人来实施本项目，分成2个小组，每组3人，每组包括2名操作人员，1名现场巡逻人员。目前该6名辐射工作人员均己取得辐射安全与培训合格证书/成绩单（见附件3）,且均在有效期内。建设单位于2021年10月29日安排该6名辐射工作人员进行职业健康体检，体检结果表明均可继续原放射性工作（见附件5）,并委托有资质的单位进行个人剂量检测（见附件4）。具体的辐射工作人员名单详见表2-3。表2-3本项目辐射工作人员名单一览表姓名工作单位岗位职业健康检查结论个人剂量监测情况辐射防护培训证书编号IIILJ四川川化盒和检测技术有限公司操作可继续原放射工作正常操作可继续原放射工作正常操作可继续原放射工作正常操作可继续原放射工作正常操作可维续原放射工作正常LJ操作可维续原放射工作正常届时若有新增辐射工作人员操作X射线探伤机，同样要求其完成学习后通过考核上岗并为其建立剂量监测档案以及职业健康档案。表三主要污染源、污染物处理和排放一、污染源分析1.非辐射污染源废气：X射线探伤机在曝光过程中会产生有害气体臭氧、氮氧化物。废水：本项目不产生放射性废水，会产生项目的洗片废水以及少量辐射工作人员的生活污水。固体废物：本项目不产生放射性固体废物，会产生辐射工作人员的少量生活垃圾。危险废物：本项目运营时会产生显影、定影废液及废胶片，显影、定影废液及废胶片(含重金属)属于国家危险废物名录中危险废物，废物类别为HW16感光材料废物，废物代码为900-019-16o噪声：本项目探伤机在运行时噪声较小，对周围环境没有影响。2.辐射污染源由X射线探伤装置工作原理可知，装置只有在开机并处于出束状态时才会发出X射线，故X射线探伤装置在开机期间，X射线是本项目的主要污染物。本项目使用的X射线装置最高管电压为350kV,不开机的状态下不产生辐射。二、主要污染治理措施1、非辐射污染防治措施(1)废气：X射线探伤机在曝光过程中会产生少量的臭氧和氮氧化物。本项目作业地一般位于空旷地带且人流量较小。臭氧在常温常压的空气中稳定性较差，其分解半衰期为2030分钟，可自动分解为氧气，因此对周围环境产生的影响较小。(2)废水：本项目在探伤作业时不产生任何放射性废水，会产生项目相关的洗片废水以及少量辐射工作人员的生活污水。洗片废水由建设单位厂区内工业污水处理站预处理达标后通过工业污水管网进入青白江污水处理厂进一步处理。辐射工作人员的生活污水依托作业场地周围环保措施进行处理。(3)固体废物：本项目在探伤作业时不产生任何放射性固体废物，辐射工作人员在作业地产生的生活垃圾依托当地周围的环保措施进行处理。(4)危险废物：探伤作业结束后，在建设单位探伤室内的暗室及评片室进行洗片评片工作，洗片过程中会产生产生显影、定影废液。建设单位在1天探伤工作结束后，将胶片由专人送回建设单位的暗室、评片室内进行洗片及评片工作。产生的定影显影废液由建设单位分类收集后暂存在办公楼1楼的危废暂存间内，建设单位已与有资质的单位签订显影、定影废液及废胶片处置协议，将由该单位进行处置。2、辐射污染源防治措施本项目用以防治辐射污染的措施如下：2.1项目环保三同时执行情况、环评及环评批复要求落实情况本次验收的项目已开展了环境影响评价并取得了环评批复，履行了建设项目环境影响审批手续以及许可证重新中领工作。验收监测时项目已建成，通过现场检查，本项目的环保工程与主体工程同时设计，同时施工，同时投入运营，满足"三同时”要求。2.2辐射防护与安全设施、其余污染处理建设及运行情况2.2.1设备固有安全性分析延时启动功能：本项目探伤机均设置有延时按钮，延时时长最长为5min,能延时启动曝光系统。辐射工作人员有足够的时间可快速离开，以减轻X射线的吸收剂量，防止X射线损害身体健康，尽可能降低操作人员的受照剂量。当X射线发生器接通高压产生X射线后，系统将始终实时监测X射线发生器的各种参数，当发生异常情况时，控制器自动切断X射线发生器的高压。在曝光阶段出现任何故障，控制器都将立即切断X射线发生器的高压，蜂鸣器会持续响，提醒操作人员发生了故障。当曝光阶段正常结束后，系统将自动切断高压，所有指示灯均熄灭，停止探伤作业。探伤机自带有辐射警告标志，提醒辎射工作人员预防危险，从而避免事故发生.探伤机控制箱上自带急停按钮，当探伤机异常出束时或遇到突发状况时，可按下该急停按钮停止探伤机出束。2.2.2项目环保防护措施落实情况调查根据项目环境影响报告表及批复文件的要求，项H正常运行需要的环保设施（措施）投资落实情况见表3-1。表3-1辐射安全防护装置（设备）汇总对照分析表环保设施数量投资金额（万元）实际金款i万元）安全装置工作状态指示灯配备8个电离辐射警告标志、警告牌若干警戒线若干急停按钮设备自带声音提示装置配备8个安全信息公告牌配置2个个人剂量报警仪（带有直读剂量功能）购置6个个人剂量计为6人配备铅屏风配置2扇4mm铅当量、2扇0.5mm铅当量、2扇0.8mm铅当量铅衣本项目辐射工作人员胸置6套铅衣喊话器配置2个对讲机配置6个胡射监测射线装置年度监测/便携式辐射剂量监测仪本项目配置2台其他灭火器材2套合计根据表3-1,本项目实际环保投资较环评预估增加1.12万元，增加原因是部分辐射防护安全设施设备的费用与预算有出入，但依然是满足辐射防护安全要求的。2.2.3现有辐射安全与防护设施、措施1.现场探伤工作之前:A：工作人员对工作环境进行评估，与委托单位协商适当的地点和探伤时间（尽量选择在无人时进行探伤作业），采取各种措施确保辐射剂量率达到监督区边界辐射剂量率水平，若探伤现场周围敏感点较多，或采取措施后扔不能满足移动探伤的相关要求，则禁止开展X射线移动探伤，改为其它方式探伤;B：在作业现场边界外公众可达地点放置安全信息公告牌。公告牌中应包括辐射安全许可证，公司法人，辐射安全负责人，操作人员和现场安全员的姓名、照片和资质证书，探伤作业性质、时间、地点、控制范围，当地生态环境部门监督举报电话等内容。安全信息公告牌面积应不小于2m2,公告信息采取喷绘（印刷）的方式制作，具备防水、防风等抵御外界影响的能力，确保信息的清晰辨识。公告信息如发生变化应重新制作，禁止对安全信息公告牌进行涂改、污损。2.探伤过程中严格执行移动X射线探伤操作规程及移动X射线探伤流程，坚持先示警再开机的操作程序，以防发生误照射事故。3.探伤过程中严格按照工业X射线探伤放射防护要求（GBZlI7-2015）要求划定控制区和监督区，并在控制区边界设置“禁止进入X射线区”警告牌、提示“预备”、"照射”状态的指示灯和声音提示装置；在监督区边界上悬挂醒目的“无关人员禁止入内”的警告牌和电离辐射警告标志，必要时设专人警戒。在清理完现场确保场内无其他人员后，开机探伤。4.控制区的范围清晰可见，工作期间有良好的照明，确保没有人员进入控制区，如控制区太大或某些地方不能看到，安排足够的人员进行巡查。5.在试运行（或第一次曝光）期间，测量控制区边界以及监督区边界的剂量率以证实边界设置正确，在探伤作业工作期间，巡测人员需不断对边界的剂量率进行测量，必要时应调整控制区和监督区的范围和边界，同时记录巡检结果。6.在监督区边界和建筑物的进出口的醒目位置张贴电离辐射警告标志和警告标语等提示信息。7.警示信号指示装置与X射线探伤机联锁。8.现场探伤的探伤机配备一台便携式剂量仪。开始探伤工作之前，对剂量仪进行检查，确认剂量仪能正常工作。在现场探伤工作期间，便携式测量仪一直处于开机状态，防止X射线曝光异常或不能正常终止。9.探伤作业时，确保开展现场探伤工作的每台X射线装置至少有2名操作人员，指定1人为探伤负责人，每名操作人员均应佩戴个人剂量计、直读剂量计和个人剂量报警仪，并保证直读剂量计和个人剂量报警仪一直处于开机状态。10.探伤作业人员在控制区边界外操作，每次应对工作现场情况进行记录。11.当X射线探伤装置、场所、被检测体（材料、规格、形状）、照射方向、屏蔽等条件发生变化时，均应重新进行巡测，并记录巡测结果，确定新的划区界线。12.建立射线装置使用台账，使用X射线探伤机进行台帐登记。13.本项目在探伤现场仅开启一台X射线探伤机进行探伤。铅屏风操作位铅屏风个人剂量报警仪图3-I本项目各辐射安全防护措施及设备设施情况2.3辐射环境管理落实情况2.3.1辐射安全管理机构建设单位成立了辐射安全与环境保护管理领导小组，专门负责辐射环境管理。管理人员见关于辐射安全与环境保护管理领导小组的通知（附件7）,小组人员如下:组长:副组长：建设单位已根据放射性同位素与射线装置安全和防护管理办法、放射性同位素与射线装置安全许可管理办法等法律法规对于使用11类射线装置的单位作出的要求，设有专门的辐射安全与环境保护管理机构。辐射安全与环境保护管理委员会负责辐射防护与安全工作的领导，包括制定相关辐射防护与安全制度、辐射安全与防护措施的定期检查、设备仪器自检、组织辐射工作人员定期参加辐射防护与安全知识考核、定期职业健康体检
