环保型隧道防火涂料及其使用方法.docx

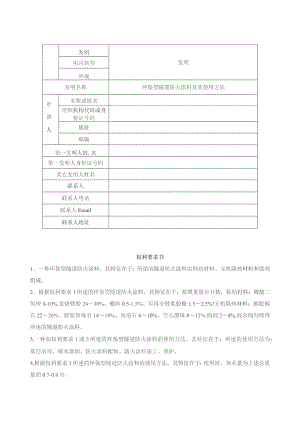

发明发明实用新型外观发明名称环保型隧道防火涂料及其使用方法申请人名称或姓名组织机构代码或身份证号码地址邮编第一发明人姓.名第一发明人身份证号码其它发明人姓名联系人联系人电话联系人Email联系人地址权利要求书1、一种环保型隧道防火涂料，其特征在于：所述的隧道防火涂料由粘结材料、无机隔热材料和助剂组成。2、根据权利要求1所述的环保型隧道防火涂料，其特征在于：按照重量百分数，粘结材料：磷酸二氢钾8-10%,重烧镁粉2430%、硼砂0.5-1.5%、可再分散乳胶粉1.52.5%!无机隔热材料：膨胀蛭石2226%、膨胀珍珠岩1418%、海泡石610%、空心漂珠812%:助剂24%,混合均匀即得所述的隧道防火涂料。3,一种如权利要求1或2所述的环保型隧道防火涂料的使用方法，其特征在于：所述的使用方法为：基层清理、喷水湿润、防火涂料配制、防火涂料施工、养护。4,根据权利要求3所述的环保型隧道防火涂料的使用方法，其特征在于：使用时，加水量为上述总质量的0.7-0.8倍。说明书摘要本发明公开了一种环保型隧道防火涂料及其使用方法，其由粘结材料、无机隔热材料和助剂组成；使用方法：将水和粉料按质量比0.70.8的比例搅拌成稠浆状后施工在隧道内侧表面，具体为基层清理、喷水湿润、防火涂料配制、防火涂料施工、养护。它采用新型的磷酸钾镁水泥代替传统的普通水泥和高铝水泥，制备的隧道防火涂料在生产过程中无“三废”产生，讲究环保卫生，而且干燥时间极短，大幅度提高了施工效率。说明书技术领域本发明涉及一种隧道防火涂料，尤其是涉及一种环保型隧道防火涂料及其使用方法。背景技术在日常隧道火灾中，其温度高达1000C,混凝土以及钢筋在这种高温环境下都将会失去基本的性能，从而造成巨大的生命财产损失，隧道防火涂料因此得到研发，并在工程界广泛应用。隧道防火涂料的研制正向“五E"方向迈进，即提高涂膜质量(EXCelIent)、方便施工(EaSyofapplication)、节省资源(EConomics)、节省能源(Energysaving),生态平衡(Ecology)o研制的涂料既要满足工业化连续生产的需要,又要保障生产时无"三废”产生。然而现有的许多隧道防火涂料配方组分繁多，为了提高耐火性能添加的三聚鼠胺和聚磷酸筱在和水搅拌过程中产生氨气，对周边环境造成很大污染。目前，CN1986715方里E申请的隧道防火涂料专利，该涂料由是由丙乳液、582树脂、AEC膨胀水泥、耐火水泥为粘结剂，海泡石、膨胀珍珠岩、粉煤灰、轻质碳酸钙、硅酸铝纤维为无机隔热填料，蛭石、重馅酸钱、三聚鼠胺、季戊四醇、聚磷酸铁为发泡材料，氧化铝、氢氧化镁、氧化锡、硼酸钱为助剂组成，该隧道防火涂料具有粘结性高、耐水性等特点，但是这种隧道防火涂料组分复杂，搅拌过程中散发出氨气，对环境有一定的污染。隧道防火涂料在施工过程中一般都是分层喷涂，待上层涂料干燥后方可喷涂下层。目前市场上的隧道防火涂料不同程度地存在问题，涂料的干燥时间普通偏长，施工效率偏低,所以目前迫切需要一种环保型隧道防火涂料，并解决干燥时间长的施工问题。发明内容本发明的目的在于提供一种环保型隧道防火涂料及其使用方法，它具有较好的粘结性能和耐火性能，解决隧道防火涂料在施工过程中干燥时间长的难题。为实现上述目的，本发明采用如下技术方案:一种环保型隧道防火涂料由粘结材料、无机隔热材料和助剂组成。按照重量百分数，粘结材料：磷酸二氢钾810%、重烧镁粉2430%、硼砂0.5-1.5%、可再分散乳胶粉1.52.5%；无机隔热材料：膨胀蛭石2226%膨胀珍珠岩1418%、海泡石610%、空心漂珠812%；助剂24%,混合均匀即得所述的隧道防火涂料。环保型隧道防火涂料的使用方法为：基层清理、喷水湿润、防火涂料配制、防火涂料施工、养护。使用时，加水量为上述总质量的0.70.8倍。本发明配方中各组分的选择依据和作用：磷酸钾镁水泥是一种可持续发展胶凝材料，与传统硅酸盐水泥的燃烧工艺相比，磷酸钾镁水泥不需要消耗大量的粘土资源和能源，在一定程度上有利于耕地的保护和能源的合理规划使用。磷酸钾镁水泥具有传统水泥无以比拟的性能：（1）凝结硬化迅速，早期强度高,3h强度可达40MPa以上；（2）与旧混凝土有相近弹性模量和膨胀系数，体积相容性好,粘结强度高；（3）对钢筋的防锈性能好，同等条件下，钢筋的锈蚀率仅为普通硅酸盐水泥的22.8%和矿渣水泥的48.6机（4）抗盐冻、冻融循环能力强，40次冻融循环后才出现表面剥蚀现象；（5）耐热性能好,理论上至少可以经受1300C,超过800C时，硬化水泥石转为类似陶瓷的结构，强度反而提高；可再分乳胶粉作为辅助粘结材料，对水泥的粘结强度、耐水性、抗热冷循环等均有提高作用；膨胀蛭石在高温下体积膨胀，密度减少近1倍、是一种较好的轻质保温材料；膨胀珍珠岩在高温下体内结晶水变成气体，使体积膨胀，并且体积迅速膨胀430倍，薄片间形成空气夹层,在夹层中含有大量孔隙,是良好的保温隔热材料;海泡石耐高温性可达15001700,因此它不仅耐高温，而且可以减少防火涂料固化过程中体积收缩、龟裂等问题；空心漂珠具有微小、空心、耐高温和电绝缘性能优良等特性，另外还具有绝缘、隔音、耐腐、无毒优点，是一种新型、多功能的无机材料；本环保型隧道防火涂料使用的助剂具有特殊性，它有增塑和保温双重功效，能增加涂层与基层的粘结强度，确保涂层在使用过程中不产生脱落现象，并增加了涂层的耐火性能。本发明的显著优点在于：（1）在生产过程中无"三废"产生，讲究环保卫生。（2）涂层干燥时间短，大幅度提高了施工效率。（3）具有较好粘结性能和耐火性能，且工作性能良好。具体实施方式F面通过实施例，对本发明的技术方案做进一步具体的说明，但是木发明不仅限于此。环保型隧道防火涂料具体组分及比例（质量比）为：磷酸二氢钾9Kg、重烧镁粉27Kg、硼砂IKg、可再分散乳胶粉2Kg、膨胀蛭石24Kg、膨胀珍珠岩16Kg、海泡石6Kg、空心漂珠10Kg、助剂5Kg,水75Kg,混合搅拌成稠浆状施工在隧道内侧表面。使用方法的具体步骤为：（1）基层清理：将隧道内侧表面上的浮尘、残渣、油渍等清理干净；（2）喷水湿润：采用机械设备适当湿润墙体表面，然后晾干直到表面无明水；（3）隧道防火涂料的配制：按照所述配方混合配制；（4）隧道防火涂料施工：将配制好的隧道防火涂料采用人工涂刷，并分3层涂刷，厚度在20mm左右.（5）养护：施工完毕后，观察有无脱落的现象，若存在需要补刷，养护28天。环保型隧道防火涂料基本性能见表1。各项性能根据GB28375-2012混凝土结构防火涂料进行。表1环保型隧道防火涂料的性能检验项目性能指标实施例在容器中的状态经搅拌后呈均与稠厚液体，无结块合格干燥时间（表干）/h241粘结强度/MPa0.150.25干密度/KgW700620耐水性/h2720,试验后，涂层不开裂、起层、脱落，允许轻微发胀和变色合格耐火涂层厚度mm20±219性能耐火极限/h2.02.8以上所述仅为本发明的较佳实施例，凡依本发明申请专利范围所做的均等变化与修饰，皆应属本发明的涵盖范围。
