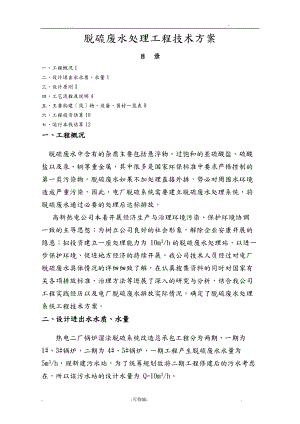

-脱硫废水处理工程技术方案目 录一、工程概况1二、设计进出水水质、水量1三、设计原则3四、工艺流程及说明4五、主要构建筑物、设备、器材一览表8六、工程投资估算10七、运行本钱估算12. z.-一、工程概况脱硫废水中含有的杂质主要包括悬浮物、过饱和的亚硫酸盐、硫酸盐以及汞、铜等重金属，其中很多是国家环保标准中要求严格控制的第一类污染物。脱硫废水如果不加处理直接外排，势必对周围水环境造成严重污染，因此，电厂脱硫系统需要建立脱硫废水处理系统，将脱硫废水通过必要的处理后达标排放。高新热电公司本着开展经济生产与治理环境污染、保护环境协调一致的主导思想；为树立公司良好的社会形象，解除企业安康开展的隐患；拟投资建立一座处理能力为10m3/h的脱硫废水处理站，以进一步保护环境、促进地方经济的持续开展。我公司技术人员经过对电厂脱硫废水具体情况的详细细致了解，在认真搜集资料的同时对国家有关各项排放标准、治理方法等进展了深入的研究与分析，结合我公司工程实践经历以及电厂脱硫废水排放实际情况，确定了脱硫废水处理系统工程技术方案。二、设计进出水水质、水量热电二厂锅炉湿法脱硫系统改造总承包工程分为两期，一期为1#、3#锅炉，二期为4#、5#锅炉，一期工程产生脱硫废水水量为5m3/h，现新建污水站，为了统筹规划故将二期工程修建后的污水考虑在，所以该污水站的设计水量为Q=10m3/h。2.1、进水水质情况如下：由于该工程正在修建中，所以总进水的水质无法得知，仅有水量作为参考。通过分析与查资料得知，脱硫废水的水质特点：1脱硫废水中盐分很高，主要阳离子为钠离子，含量极高，同时含有大量S2-、S2O3-2、SO42-阴离子；2悬浮物含量高，证明脱硫废水中的悬浮物主要是冲灰颗粒、二氧化硅以及铁、铝的氢氧化物；具体数值看表1.表1：进水水质2.2、出水水质指标废水处理的最终水质将满足"火电厂石灰石-石膏湿法脱硫废水水质控制指标"DL/T997-2006的规定。主要指标如下：在厂区排放口增加的检测工程和控制指标见下表：序号检测工程单位最高允许排放浓度值1硫酸盐mg/L2000在脱硫废水处理系统出口要监测的工程和最高允许排放浓度值见下表：序号检测工程单位最高允许排放浓度值1总汞mg/L0.052总镉mg/L0.13总铬mg/L1.54总砷mg/L0.55总铅mg/L1.06总镍mg/L1.07总锌mg/L2.08悬浮物mg/L709CODmg/L15010氟化物mg/L3011硫化物mg/L1.012PH6-9注：化学需氧量的数值要扣除随工艺水带入系统的局部三、设计原则3.1、编制依据、原则和围、"火电厂石灰石-石膏湿法脱硫废水水质控制指标"DL/T997-2006、"污水综合排放标准"GB8978-1996、"地表水环境质量标准"GB3838-2002、"建筑构造制图标准"(GB50014-2006)、 "给排水工程、钢筋、混凝土水池构造设计规"6ECS138-2002、"工业噪声控制设计规"GB87-85、"室外给排水设计规"GBJ14-1987、"给水排水工程构筑物构造设计规"GB50069-20023.2本设计遵循以下原则：、符合国家、地方法律法规以及业主的要求，采用先进成熟的污水处理工艺，保证经处理的污水到达"火电厂石灰石-石膏湿法脱硫废水水质控制指标"DL/T997-2006排放标准、采用高效节能和简便易行的工艺方法，力求污水站到达耗能低、投资少、占地少、运行管理方便、出水水质好的目的。、设备、器材及电器局部采用名牌厂家产品，质量可靠。、采用切实可行的技术手段，提高装备水平，使污水处理站的生产尽可能实现自动化操作，以保证污水站运行可靠，经济合理。、遵循国家和地方的政策、法规，污水处理站在建立过程中和投产运行后，对环境不产生二次污染。、污水处理站整体环境与周围环境相协调。由于设计资料和条件不够详细，本方案为初步方案，可根据实际情况随时进展修正。3.3设计容：、污水处理工艺流程、设计说明及污染物去除的根本原理。、污水处理系统中的构筑物的各项参数。、工艺造价、预算、以及运行本钱分析。四、工艺流程及说明4.1、工艺的选择，根据以上的分析，综合考虑废水中的残留物及水质特性。排水的水质水量要求以及当地的具体相关资料。 现采用初沉池+调节曝气池+中和池+沉降池+ 絮凝池+竖流沉淀池工艺处理湿法脱硫废水。4.2 工艺流程设计废水处理系统由以下子系统构成：废水处理主流程系统、化学药剂储存、配制和加药系统、污泥脱水系统。其工艺流程如下：脱硫废水初沉池石灰乳储存罐搅拌有机硫搅拌提升泵曝气调节曝气池中和池沉淀池滤液污泥回流带式压滤机FeClSO4泥饼外运污泥浓缩池搅拌絮凝池达标排放清水池竖流沉淀池HCl图1 工艺流程图4.3 工艺流程简介：1、废水中的悬浮物主要由硅和铝组成，其本身沉降性、浓缩性较好，直接沉淀1h左右即可去除大量悬浮物。因此，在脱硫废水处理系统前端设置初沉池脱硫废水进入废水调节曝气池前，对废水中的大颗粒悬浮物进展固液别离，浓缩的泥浆通过底部设置的污泥输送管道输送至带式压滤机进展压滤制饼，上清液则自流至废水调节曝气池，这样可大幅度减小后续工序对脱硫废水的处理负荷。脱硫废水首先经过初沉池自然沉淀，去除冲灰和造渣过程的固体颗粒。初沉池尺寸为3m×3m×5m，有效容积为20m3，HRT为2h。中心管直径0.5m。配： 污泥泵 G25-2 1台2、经过初沉处理后的废水进入废水调节曝气池，由布置在池底的曝气装置对脱硫废水进展充分曝气废水调节曝气池底部的曝气管均匀布置、不留死角，到达了调节水质的作用。调节曝气池尺寸为5m×4m×3.5m，有效容积为60m3，HRT为6h。配：曝气头：100个、 微孔、215型罗茨风机：风量8m3/min，2台1用1备3、经过预处理后的废水进入中和池，参加石灰的目的是使氧化后的硫酸盐转变为硫酸钙沉淀，去除无机盐，同时起到调节废水pH值的作用，使废水的PH值上升到9.5左右，使一些重金属如铜、铁等形成氢氧化物沉淀。鼓风曝气使未氧化的复原态硫化物进一步氧化，同时起到使废水均化的作用。设有PH计，控制石灰的参加量。中和池尺寸为5m×2m×3.5m，有效容积为30m3，HRT为3h。配：搅拌机 Q2.2/8-320/33-740/c/s 2台污泥泵 G25-2 1台4、石灰消化池，1座，尺寸20m3。设计每天配药1次，加药量：5%的消石灰，70-80L/t. 配：搅拌机 Q2.2/8-320/33-740/c/s 1台石灰乳输送泵 25YHB2台(一用一备) 石灰乳储存罐2m35、废水在中和池中停留3小时后，进入沉降池，与参加的有机硫在搅拌机的作用下充分混合反响，使汞、铜、铅等重金属形成难溶的硫化物。沉降池尺寸为5m×3m×3.5m，有效容积为40m3，HRT为4h。配：搅拌机 Q2.2/8-320/33-740/c/s 2台污泥泵 G25-2 1台有机硫配药罐， 1个。设计每天配药1次，加药量：40mg/m3，使用浓度15%6、废水在沉降池中停留4小时后，进入絮凝池，废水由于含有大量悬浮物和溶解性无机离子，这些物质可以通过混凝沉淀的方法去除，采用参加混凝剂和助凝剂进展絮凝反响，形成大颗粒沉淀。絮凝池尺寸为5m×3m×3.5m，有效容积为40m3，HRT为4h。配：搅拌机 Q2.2/8-320/33-740/c/s 2台污泥泵 G25-2 1台PAC、PAM配药罐，各1个。设计每天配药2次，加药量PAC：40mg/l，使用浓度40%，PAM：5mg/l，使用浓度0.1%；7、废水进入竖流沉淀池后，停留3小时，在重力沉降的作用下，絮状体和水逐渐别离，使得上部形成澄清液，下部为污泥。污泥在静水压力的作用下浓缩后排出，一局部回流到中和池，使原水中保持一定的活性污泥浓度，提供沉淀物所需的晶核，有助于悬浮物的去除。另一局部进入污泥浓缩池，经带式压滤机后外运，滤液回流至中和池竖流沉淀池尺寸为3m×3m×6m，有效容积为30m3，HRT为3h。中心管直径0.7m8、澄清液进入清水池，与参加的HCl反响，使出水PH降到6-9，达标排放。清水池尺寸为2m×3m×3.5m，有效容积为20m3，HRT为2h。该池设有PH计，控制出水水质，假设不达标返回到中和池，重新调节。配： 搅拌机 Q2.2/8-320/33-740/c/s 1台PH计PH-1186 1台9、污泥浓缩池尺寸 3.5m×3.5m×6.0m五、主要构建筑物、设备、器材一览表表3主要构建筑物一览表序号名称数量规格构筑形式构造1初沉池1座3.0m×3.0m×5m地下钢混2调节曝气池1座5.0m×4.0m×3.5m地下钢混3中和池1座5.0m×2.0m×3.5m地下钢混4石灰消化池1座4.0m×2.5m×2.0m地上钢混5沉降池1座5.0m×3.0m×3.5m地下钢混6絮凝池1座5.0m×3.0m×3.5m地下钢混7竖流沉淀池1座3.0m×3.0m×6.0m地下钢混8清水池1座2.0m×3.0m×3.5m地下钢混9污泥浓缩池1座3.5m×3.5m×6.0m地下钢混10脱水机房1座5.0m×4.0m×4.0m地上砖混11设备间1座20m2，具体尺寸按现场设计地上砖混12值班室及化验室1座5.0m×2.0m×4.0m地上砖混表4主要设备、器材一览表序号名称数量规格型号备注1石灰乳储存罐带加药计量泵、搅拌12 m3非标2配药罐有机硫带加药计量泵、搅拌11 m3非标3配药罐PAC带加药计量泵、搅拌11 m3非标4配药罐PAM带加药计量泵、搅拌10.5 m3非标5罗茨鼓风机27.5kwSR-150标准6曝气头200微孔215型标准7搅拌机82.2KWQ2.2/8-320/33-740/c/s标准8污泥螺杆泵22.2kwG25-2标准9提升泵22.2KWZWL65-30-18标准10自吸泵22.2kwZWL65-30-18标准11石灰乳输送泵22.2 kw25YHB标准12加药计量泵40.5kwGM120/0.6标准13带式压滤机1RBYL-1500标准14PH计3二用一备PH-11861516六、工程投资估算1、土建投资估算表5主要构、建筑物投资序号名称数量规格价格万元1初沉池1座3.0m×3.0m×5m6.752调节曝气池1座5.0m×4.0m×3.5m10.53中和池1座5.0m×2.0m×3.5m5.254石灰消化池1座4.0m×2.5m×2.0m35沉淀池1座5.0m×3.0m×3.5m7.8756絮凝池1座5.0m×3.0m×3.5m7.8757竖流沉淀池1座3.0m×3.0m×6.0m8.18清水池1座2.0m×3.0m×3.5m3.159污泥浓缩池1座3.5m×3.5m×6.0m11.02510脱水机房1座5.0m×4.0m×4.0m3.611风机房含加药、配电1座20m23.612值班室及化验室1座5.0m×2.0m×4.0m1.8合计72.532、设备、材料等投资估算表4主要设备、器材及其它投资序号名称数量单价万元小计(万元 )石灰乳储存罐带加药计量泵、搅拌110101配药罐有机硫带加药计量泵、搅拌17.57.52配药罐PAC带加药计量泵、搅拌17.57.53配药罐PAM带加药计量泵、搅拌1664罗茨鼓风机29185曝气头1000.0126搅拌机82167污泥螺杆泵53158提升泵21.539自吸泵21.5310石灰乳输送泵21.5311加药计量泵41.87.212带式压滤机1303013PH计30.82.414布气系统1套9915布水系统1套9916管线16.516.517电控仪表151518DCS控制系统1套5050192021合计230.103. 污水处理站投资估算表5 污水处理站投资估算项 目 容总价万元(1)直接工程费 设备投资230.10 土建投资72.53 设备安装费35 药剂费4小 计341.63(2)间接工程费设计费1* 5%费率17.08 调试费1* 8%费率27.33 管理费1* 10%费率34.16 小 计78.57(3)税金(1)+(2)* 6%费率25.21合 计(1)+(2)+(3)445.42七、运行本钱估算运行本钱由以下局部组成：电耗药剂本钱人工费无形资产和递延资产摊销费日常检修维护。经计算：污水运行本钱：1、电耗【2.2*3+2.2*2+7.5】*24*0.8/240=1.48元/吨2、药剂费0.6元/吨其中石灰0.1元/吨，PAC+PAM药剂0.3元/吨，盐酸 0.2元/吨3、人工费 设计为微电脑自动控制，只需一人就可以 1500/30×240=0.21元/吨合计2.29元/吨；需要说明的问题关于运行本钱，目前设计的加药量为经历值，最优用量待试验和现场调试后决定，因此运行本钱有可能减少。. z.
