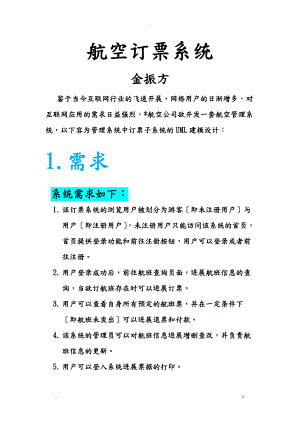

-航空订票系统金振方鉴于当今互联网行业的飞速开展，网络用户的日渐增多，对互联网应用的需求日益强烈，*航空公司欲开发一套航空管理系统，以下容为管理系统中订票子系统的UML建模设计：1.需求系统需求如下：1. 该订票系统的浏览用户被划分为游客即未注册用户与用户即注册用户，未注册用户只能访问该系统的首页，首页提供登录功能和前往注册按钮，用户可以登录或者前往注册。2. 用户登录成功后，前往航班查询页面，进展航班信息的查询，当欲订航班存在时可以进展订票。3. 用户可以查看自身所有预定的航班票，并在一定条件下即航班未发出可以进展退票和付款。4. 该系统的管理员可以对航班信息进展增删查改，并负责航班信息的更新。5. 用户可以登入系统进展票据的打印。6. 权限验证，即用户与管理员身份的区别验证。附录：该系统的核心与主要的功能模块分为查询模块和订票模块，直接用户为管理员和注册用户，管理员登入系统后负责信息的更新与修改，并且审核错误的信息。注册用户登入系统后，可以进展航班查询操作，待查询到欲订的航班信息时，可以进展订票，订票完成后可以进展付款，并且可以到相关页面查看预定的所有的机票的信息，与付款情况，并可在当前页面进展退票或者付款，还可进展票据的打印，以及对订票的个人信息的修改。管理员用户的注册为特殊用户注册，由系统的最高权限的管理员分派标识符或者由航空公司部员工号进展区别鉴定，管理员登入系统时与普通注册用户一样，但进展敏感操作时，比方点击航班信息添加或修改时需要进展身份验证，此时需要输入当时由系统最高权限的管理员派发的标识符或其他进展验证。系统用例如下：根据系统功能的区别，系统分为订票模块与航班信息管理模块还有个人信息管理模块，订票模块主要由查票，订票，退票，改票等功能组成。航班信息管理模块主要由航班信息的增删查改等功能组成。个人信息管理模块主要由个人信息的查询，修改等功能组成。根据参与者的不同，系统用例分为用户用例图与管理员用例图与顶层用例图。用户用例图用例：注册，登录，航班查询，机票预订，已定机票查询，退票，修改已定航班个人信息，查看个人信息，修改个人信息，打印票据。参与者：注册用户。管理员用例图用例：注册，登录，添加航班信息，修改航班信息，删除航班信息，查看个人信息，修改个人信息，统计订票数据。参与者：系统管理员。顶层用例图用例：个人信息管理，订票管理，航班信息管理。参与者：注册用户，系统管理员。用例规约：用例名称：用户注册用例ID：1角色：未注册用户，未注册管理员用例说明：未注册用户进入注册页面进展注册。前置条件进入注册页面根本领件流：参与者动作：系统响应：用户进入主界面后点击注册按钮。用户提交注册信息。系统响应用户点击，进入注册页面进展用户注册，获取用户注册信息，完成注册。其他事件流：无异常事件流：参与者动作：系统响应：假设未输入用户名假设未输入密码假设两次输入密码不同系统提示未输入用户名系统提示未输入密码系统提示两次密码不同后置条件：注册成功，跳转登录界面。用例名称：用户登录用例ID：2角色：注册用户，系统管理员用例说明：用户由登录界面进展登录操作前置条件进入登录界面根本领件流：参与者动作：系统响应：用户输入用户名密码用户点击登录系统验证用户名和密码响应用户登录请求其他事件流：无异常事件流：参与者动作：系统响应：用户未输入密码用户未输入用户名系统提示未输入密码系统提示未输入用户名后置条件：进入登录成功页面用例名称：航班查询用例ID：3角色：注册用户，系统管理员用例说明：用户进入查询页面进展航班信息查询前置条件登录成功并进入查询页面根本领件流：参与者动作：系统响应：用户输入查询条件获取用户查询条件，进展查询，并将结果显示到页面上其他事件流：无异常事件流：参与者动作：系统响应：未输入查询条件系统提示请输入查询条件后置条件：进入查询结果页面用例名称：机票预订用例ID：4角色：注册用户用例说明：注册用户进展机票预订前置条件进入查询结果页面根本领件流：参与者动作：系统响应：点击预订按钮用户获取预订机票信息与用户信息进展订票其他事件流：无异常事件流：参与者动作：系统响应：无无后置条件：进入订票成功页面用例名称：已定机票查询用例ID：5角色：注册用户用例说明：用户进入所有已定机票查询页面查询所有已定机票前置条件进入查询页面根本领件流：参与者动作：系统响应：用户点击查询所有已定机票按钮跳转到查询页面，并根据用户id查询该用户已定的所有机票信息，显示到页面上其他事件流：无异常事件流：参与者动作：系统响应：用户未定任何机票返回该用户未订任何机票消息后置条件：进入查询结果页面用例名称：退票用例ID：6角色：注册用户用例说明：用户在查询页面进展机票退订前置条件用户进入查询页面根本领件流：参与者动作：系统响应：用户点击退票按钮系统根据订票信息id进展退票操作其他事件流：无异常事件流：参与者动作：系统响应：用户为订任何机票系统提示用户未订任何机票后置条件：跳转退票成功页面用例名称：修改已订航班个人信息用例ID：7角色：注册用户用例说明：用户修改已订机票的信息前置条件进入修改页面根本领件流：参与者动作：系统响应：用户输入更新的个人信息点击修改按钮获取用户更新的信息收到修改按钮的指令，将修改同步到数据库其他事件流：无异常事件流：参与者动作：系统响应：用户未修改任何信息用户输入信息不全直接返回查询页面提示用户缺少输入了相关信息后置条件：进入修改成功页面用例名称：查询个人信息用例ID：8角色：注册用户，管理员用例说明：进入查询页面查询个人信息前置条件进入查询页面根本领件流：参与者动作：系统响应：点击按钮进展查询系统跳转进入查询页面，并根据用户信息查询到用户的个人信息，显示到页面上其他事件流：无异常事件流：参与者动作：系统响应：无无后置条件：进入到查询页面用例名称：修改个人信息用例ID：9角色：注册用户，系统管理员用例说明：根据查询到的个人信息对其进展修改前置条件查询到个人信息根本领件流：参与者动作：系统响应：输入要更新的个人信息点击修改按钮获取输入的更新信息获取修改确定指令，将修改同步到数据库中其他事件流：无异常事件流：参与者动作：系统响应：输入信息不完整输入信息不符合验证要求提示信息不完整提示信息不符合验证要求后置条件：进入个人信息修改成功页面用例名称：打印票据用例ID：10角色：注册用户用例说明：用户打印已定的机票信息前置条件进入打印页面根本领件流：参与者动作：系统响应：用户点击打印按钮承受打印请求，打印票据信息其他事件流：无异常事件流：参与者动作：系统响应：用户未预定机票提示用户未预定机票后置条件：进入打印成功页面用例名称：添加航班信息用例ID：11角色：系统管理员用例说明：管理员更新航班信息前置条件进入添加航班信息页面根本领件流：参与者动作：系统响应：输入航班信息点击添加按钮获取添加的航班信息根据响应将信息同步到数据库其他事件流：无异常事件流：参与者动作：系统响应：输入的航班信息不完整输入信息不合格提示输入信息不完整提示输入信息不合格，不能通过验证后置条件：进入添加航班信息成功页面用例名称：修改航班信息用例ID：12角色：系统管理员用例说明：系统管理员进入航班信息修改页面进展信息修改前置条件进入修改页面根本领件流：参与者动作：系统响应：输入更新的信息点击修改按钮获取更新的信息根据点击事件将信息同步数据库其他事件流：无异常事件流：参与者动作：系统响应：输入信息不完整输入信息不合格提示输入信息不完整提示输入信息不合格后置条件：进入修改航班信息成功页面用例名称：删除航班信息用例ID：13角色：系统管理员用例说明：系统管理员删除过期或者不合格航班信息前置条件进入航班查询页面根本领件流：参与者动作：系统响应：点击删除按钮跟据点击事件将删除同步到数据库其他事件流：无异常事件流：参与者动作：系统响应：无无后置条件：进入删除成功页面用例名称：统计订票数据用例ID：14角色：系统管理员用例说明：由系统管理员在一定时间进展所有订票的统计前置条件进入统计页面根本领件流：参与者动作：系统响应：点击统计按钮查询所有相关信息，进展统计其他事件流：无异常事件流：参与者动作：系统响应：无无后置条件：进入统计构造页面用例名称：订票管理用例ID：15角色：注册用户用例说明：由用户增删查改相关订票信息前置条件进入相关页面根本领件流：参与者动作：系统响应：相关按钮，输入信息等相应用户请求，进展增删查改等操作的同步数据库其他事件流：无异常事件流：参与者动作：系统响应：暂无暂无后置条件：进入相关页面用例名称：航班信息管理用例ID：16角色：系统管理员用例说明：由系统管理员进展航班信息的更新，修改和发布等前置条件具备相应权限，进入相关页面根本领件流：参与者动作：系统响应：航班信息增删查改响应请求，并同步数据库数据其他事件流：无异常事件流：参与者动作：系统响应：暂无暂无后置条件：进入成功页面根据以上分析，得到用例图如下：系统顶层用例图：注册用户用例图：系统管理员用例图：2.静态分析-类图航空订票系统类图：3.动态分析时序图、状态图、活动图、协作图:对主要的Use Case图作交互行为的分析，并绘制出交互行为图时序图；对于时序图中屡次使用的模块，如用户登录，注册，登录验证等容，单独建立时序图，并引用。时序图查询并修改个人信息时序图：查询并修改航班信息时序图：添加航班信息时序图：用户登录时序图：用户退票时序图：用户注册时序图：协作图查询并修改个人信息协作图：用户订票与查票协作图：活动图对于用户常用功能动作建立活动图。用户查询修改个人信息活动图：用户订票活动图：状态图用户状态分为：未登录状态，登录状态，未注册状态，查询个人信息状态，修改信息状态，退出状态，查询航班状态，订票状态。管理员状态分为：为登录状态，登录状态，未注册状态，查询个人信息状态，修改个人信息状态，退出状态，工作状态，工作完成状态。管理员状态图：用户状态图：4.设计、建立系统的构件图和部署图构件图对于系统主要功能构件别离，建模，获取到的构件构成构件图。订票系统构件图：订票系统包图：对于系统的功能模块分包，分为个人信息管理模块包，航班信息管理模块包，订票信息管理模块包，并对三个模块主要通用功能建包，如订票信息管理模块包中建立订票功能包，修改订票信息功能包，和退票功能包。部署图：. z.
