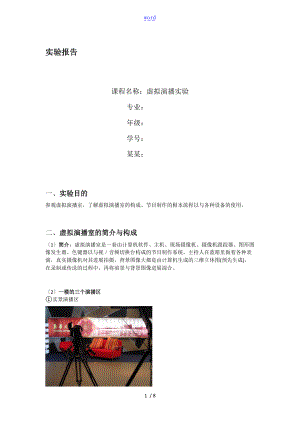

虚拟演播室实验报告材料.doc

word实验报告课程名称：虚拟演播实验 专业： 年级： 学号： 某某：一、实验目的参观虚拟演播室，了解虚拟演播室的构成、节目制作的根本流程以与各种设备的使用。二、虚拟演播室的简介与构成1简介：虚拟演播室是一套由计算机软件、主机、现场摄像机、摄像机跟踪器、图形图像发生器、色键器以与视音频切换台构成的节目制作系统。主持人在蓝箱里做着各种表演，真实摄像机对其进展拍摄，背景图像大都是由计算机生成的三维立体图(预先生成)，在录制或传送的过程中，再将前景与背景图像进展混合。2一楼的三个演播区实景演播区蓝箱演播区后面是网格，主要用于跟踪网格跟踪网格跟踪是目前市场上最方便快捷的摄像机定位方式。其根本原理是，将摄像机拍摄到的网格或网格的一局部画面送到网格处理器中，网格处理器对这些画面进展实时处理计算，确定在当时情况下，摄像机相对于系统原点的位置参数X、Y、Z以与云台参数P、T、R和镜头参数Z、F，并且随着真实摄像机的运动，将实时计算参数的结果，提供应渲染单元将符合真实场景位置的图形渲染输出。采访区3摄像机与其他主要设备1号摄像机2号摄像机3号摄像机摇臂 左侧用于对焦，右侧用于调参数4号摄像机提词器笔记本电脑控制提词器显示的字幕具体操作：将电脑上正的字幕镜面反射处理，提词器上才能显示字幕的正面。（3） 二楼的控制室控制室设备监视器监视器是闭路监控系统的重要组成局部，是监控系统的显示局部，是监控系统的标准输出，有了监视器的显示我们才能观看前端送过来的图像，然后观看虚拟场景与人物的结合是否适宜，不适宜再进展一系列的调节。视频切换台视频切换台主要应用于节目录制过程中不同机位视频或其他素材之间的切换，并可对切换过程实时添加简单的过场效果实现不同镜头的平稳过渡。调音台又称调音控制台，它将多路输入信号进展放大、混合、分配、音质修饰和音响效果加工，是现代录制节目的重要设备。电脑控制台操作步骤：1.机器测试；2.开启渲染；3.跟踪；4.打开网格处理软件，设定当前机位。虚拟演播室制作流程：1、 虚拟背景渲染主机：虚拟背景的渲染输出，同时采集跟踪系统摄像机的运动参数，最终渲染输出相应的包括背景信号和作为前景的键信号。控制摄像机切换模块，当虚拟背景切换的时候，同时发出控制信号给摄像机切换模块，切换至相应的前景摄像机。控制色键，通过计算机软件调整和保存色键的状态各项参数。2、摄像机传感跟踪系统：采集摄像机平摇、俯仰、镜头推拉等方位的动作信息。3、色键：完成摄像机前景和虚拟背景的实时合成输出。4、切换器：完成摄像机前景信号的切换工作，受控于渲染主机串口信号。5、延时器：对前景信号进展延时一帧的处理，使得前景信号和渲染主机生成的背景信号同步。三、须知事项蓝箱布光须知事项面光：虚拟演播室的面光一般布得较低平，尽量防止产生主持人身上的投影。 逆光：逆光强于主光，凸现主持人的轮廓，增强空间立体感。 侧光：虚拟演演播室必须加侧光。因为虚拟系统中的色键器采用蓝色消除电路，由蓝箱反射光作用于主持人衣物边缘上的蓝色调将被蓝色消除电路去除，出来的主持人边缘变黑。因此必须加侧光以消除主持人衣物边缘上的蓝色成分。 散光：防止主持人眼镜、服饰等的反射光对蓝箱的影响，蓝箱上的高亮点会造成合成图像的背景局部出现雾状影像。 白平衡：注意防止蓝箱反射光对白平衡的影响。白平衡调整得不好，会造成掩膜信号电平变低和前景物体颜色失真。 4、 心得体会 通过这次对学校虚拟演播室的参观学习，我知道了虚拟演播室的构成，也了解了电视节目制作的大致流程，觉得这真的很有趣很新鲜，周围同学也大都是这个态度。只是课时实在太少，教师讲的内容又有点多，我们这些从未接触过虚拟演播室的人理解起来真的很困难，需要下课后搜集资料才能勉强消化，希望以后多有一点这样的实践课程，让我们能在实践中学习到更多的东西。8 / 8
