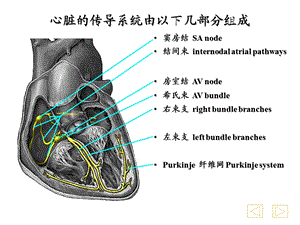

心脏的传导系统由以下几部分组成,窦房结 SA node结间束 internodal atrial pathways房室结 AV node希氏束 AV bundle右束支 right bundle branches左束支 left bundle branchesPurkinje 纤维网 Purkinje system,正常心电活动始于窦房结，并从此发出冲动，循此特殊传导系统的通道下传，先后兴奋心房和心室，使心脏收缩，执行泵血功能。这种先后有序的电兴奋的传播，将引起一系列的电位改变，形成心电图上相应的波形。,单击上图,由窦房结发出的冲动，通过心肌传导系统产生心肌自律细胞和收缩细胞除极化和复极化的连续过程，引起一系列的电位改变，用体表电极记录下来，就成为心电图。,单击上图,单击上图,返回,二、心电图的临床应用Clinical application of the ECG,（一）心电图的测量方法determination method of the ECG（二）正常心电图normal ECG（三）心房与心室肥大 atrial and ventricular hypertrophy,返回,（四）心律失常 cardiac arrhythmias（五）心肌缺血、损伤和心肌梗死 myocardial ischemia injury an myocardial infarction（六）电解质与心电图 electrolytes and the ECG（七）洋地黄与心电图digitalis and the ECG,（四）心律失常cardiac arrthythmias,凡起源于窦房结的心律，称为窦性心律。一般属于正常或基本正常节律,返回,煤矿水灾害的成因分析：1、一些煤矿，特别是乡镇小煤矿，在开采设计过程中，对于防治水灾害的措施不合理，没有设计探放水措施，没有设计防水煤柱等。2、对煤矿的水文地质分析不够，特别是探放水不够，在开采中盲目掘进，造成突水事故。3、在开采过程中，矿工违章违规操作，造成水灾事故。,4、煤矿没有制定相应的安全规程，装备不齐全，不到位，导致水灾害发生。5、煤矿供电和排水系统运行可靠性能出现故障，造成煤矿水灾害事故。6、地震，山洪暴发等自然灾害引发了煤矿水灾还事故等。,（四）心律失常cardiac arrthythmias,1.心脏激动异常所致的心律失常arrhythmias involving abnormal impulse formation2.心脏传导异常所致的心律失常arrhythmias involving abnormal cardiac conduction,1.心脏激动异常所致的心律失常arrhythmias involving abnormal impulse formation,（1）窦性心律 sinus rhythmia（2）交界性心律 atrial ventricular junctional rhythm（3）过早搏动 premature beat（4）逸搏与逸搏心律 escape and escape rhythms（5）异位性心动过速 ectopic tachycardia（6）扑动与颤动 flutter and fibrillation,（1）窦性心律 sinus rhythmia,心电图特征1.有一系列规律出现的P波，P波形态表明冲动来自窦房结（即、aVF、V5 P波直立，aVR P波倒置）；2.PR 间期在0.120.20sec；3.频率40150次min；正常窦性心律的频率一般为60100次min；同一导联中PP间期差值应0.16sec。,窦性心动过缓 sinus bradycardia,心电图特征窦性心律的频率低于60次min。多见于颅内高压、甲状腺功能低下或受体阻滞剂作用时。,窦性心动过速 sinus tachycardia,心电图特征窦性心律的频率成人超过100次min。窦性心动过速时，PR间期、QRS及QT时限均相应缩短，有时尚可继发ST段轻度压低和T波低平。窦性心动过速常见于运动、精神紧张、发热、甲亢、贫血和拟交感类药物的作用时。,窦性心律不齐 sinus arrhythmia,心电图特征窦性心律的起源不变，但节律不整，在同一导联上P-P间期差异大于0.16sec。多见于青少年或植物神经功能不稳定者，常与呼吸周期有关，多无临床意义。,窦性静止 sinus arrest,心电图特征 在规律的窦性心律中，有时可因迷走神经张力增大或窦房结自身的原因，在一段时间内停止发放冲动。在规则的PP间隔中P波突然消失，而且所失去的P波在时间上与正常P-P间隔不成倍数关系。,病态窦房结综合征 sick sinus syndrome,SSS,心电图特征1.明显而持久的窦性心动过缓（心率50次min，且不易用阿托品等药物纠正）；2.多发的窦性静止或严重的窦房阻滞。3.明显的窦性心动过速而常出现室上性快速心律失常发作，故亦称心动过缓过速综合征。,病态窦房结综合征 sick sinus syndrome,SSS,心电图特征1.明显而持久的窦性心动过缓（心率50次min，且不易用阿托品等药物纠正）；2.多发的窦性静止或严重的窦房阻滞。3.明显的窦性心动过速而常出现室上性快速心律失常发作，故亦称心动过缓过速综合征。,病态窦房结综合征 sick sinus syndrome,SSS,心电图特征1.明显而持久的窦性心动过缓（心率50次min，且不易用阿托品等药物纠正）；2.多发的窦性静止或严重的窦房阻滞。3.明显的窦性心动过速而常出现室上性快速心律失常发作，故亦称心动过缓过速综合征。,5.0sec,病态窦房结综合征 sick sinus syndrome,SSS,心电图特征1.明显而持久的窦性心动过缓（心率50次min，且不易用阿托品等药物纠正）；2.多发的窦性静止或严重的窦房阻滞。3.明显的窦性心动过速而常出现室上性快速心律失常发作，故亦称心动过缓过速综合征。,3.0sec,病态窦房结综合征 sick sinus syndrome,SSS,心电图特征1.明显而持久的窦性心动过缓（心率50次min，且不易用阿托品等药物纠正）；2.多发的窦性静止或严重的窦房阻滞。3.明显的窦性心动过速而常出现室上性快速心律失常发作，故亦称心动过缓过速综合征。,返回,（2）交界性心律 atrial ventricular junctional rhythm,交界性心律其激动发源于房室结区或结希区，其下传心室时与窦性激动的下传途径相同或相似，所以QRS结与窦性者相同或相似。交界区的激动也能同时逆行上传达心房，产生一个逆行P波（、aVF 的P倒置，aVR的P直立），P波可出现于QRS波之中、之后，也可在其前，但PR0.12sec，RP0.20sec，,返回,（2）交界性心律 atrial ventricular junctional rhythm,P在QRS波之中,P在QRS波之后,P在QRS波之前,返回,（3）过早搏动 premature beat,多系异位节律点兴奋性增高或形成折返激动所引起，是最常见的心律失常。早搏可以来自各种不同的异位节律点，最多见的是室性早搏，交界性早搏较少见。,返回,室性早搏 ventricular premature beat,心电图特征1.提早出现的QRST波群增宽变形，QRS时限常0.12sec，T波方向多与主波相反。2.有完全性代偿间歇（早搏前后两个窦性PP波之间的间隔等于正常PP间隔的二倍）；3.提早出现的QRS波前无P波，而窦性P波可巧合于早搏波的任意位置上。,P P P,X 2X,房性早搏 atrial premature beat,心电图特征1.提早出现的QRS波一般不变形，其前有一个复杂的P波，P-R0.12sec;2.代偿间歇不完全；3.有早搏之P波之后可不出现QRS波，且与其前面的T波相融合而不易辨认，称为房早未下传。,X 2X,早搏之P波引起的QRS波有时也可增宽变形，形成右束支传导阻滞图形，称房性早搏伴室内差异传导（aberrant conduction）。,V1,交界性早搏 junctional premature beat,交界性早搏的激动发源于房室交界区，其激动下传心室时与窦性激动的下传途径相同或相近。,交界性早搏 junctional premature beat,心电图特征1.QRS波与窦性者相同或略有变形；2.如交界区激动逆向上传至心房，可产生一个逆行的P波（PII,III,aVF倒置，PaVR直立）；3.P波可出现在QRS波之中，之后，也可在其前，P-R0.12sec；4.交界区激动不能上传者，可以不出现P波；5.常有完全性代偿间歇。,交界性早搏与房性早搏 junctional&atrial premature beat,房性早搏其后无完全性代偿性间歇，P波直立,P,P,P,P,P,P,交界性早搏其后有完全性代偿间歇，P波倒置,过早搏动按其出现的频率而人为地分为偶发性，多发性和频发性。在某些频发性早搏中，可见一 定的配对规律：如 1正常1早搏称二联律 2正常1早搏称三联律。,偶发单源性室性早搏 occasional unifocal ventricular premature beat,频发单源性室性早搏（呈二联律）frequent unifocal ventricular premature beat(in the form of bigeminy),多源性频发室性早搏 frequent multifocal ventricular premature beat,连发室性早搏 repetitive ventricular premature beat,室性并行心律ECG特点1.QRS波群呈宽大畸形，多提早出现，其配对时间明显不等；2.异位之间间距相等，或者成倍数关系；3.可形成室性融合波。,短阵室性心动过速 a brief episode of ventricular tachycardia（连续三次以上早搏）,R-on-T现象R-on-T phenomenon,返回,（4）逸搏与逸搏心律escape and escape rhythms,当上位节律发生病损或受到抑制而出现停搏或节律明显减慢时，（如病窦综合征)或者因传导障碍而不能下传时，（如度房室传导阻滞），或者其他原因造成较长间歇时（如早搏后代偿间歇），其低位起搏点就会发出一个或一连串的冲动，激动心室。仅12个异位搏动称逸搏。,返回,房性逸搏 atrial escape,按逸搏发生的部位分为房性逸搏、房室交界性逸搏和室性逸搏三种。其中以房室交界性最多见，房性最为少见。,交界性逸搏 junctional escape,室性逸搏 ventricular escape,心电图特征 其QRS波群的特点各与相应的早搏波相似，差别在于早搏属提前发生，而逸搏则在长间歇后出现。,将室性逸搏与室性早搏进行比较，可以看出，室性逸搏的QRS波形态与室性早搏的QRS波相似，其差别在于室性早搏的QRS波提前出现，而室性逸搏的QRS波在一个较长的间歇后出现。,室性早搏室性逸搏,逸搏连续3个以上者称逸搏心律,8:20AM,11:10AM,（5）异位性心动过速 ectopic tachycardia,异位性心动过速是异位节律点自动性增强或折返激动引起异位心律，其中最常见的是阵发性心动过速（paroxysmal tachycardia）。,返回,（5）异位性心动过速 ectopic tachycardia,阵发性心动过速paroxysmal tachycardia 非阵发性心动过速nonparoxysmal tachycardia,阵发性心动过速paroxysmal tachycardia,阵发性房性心动过速paroxysmal atrial tachycardia,PAT阵发性交界性心动过速paroxysmal junctional tachycardia,PJT阵发性室性心动过速paroxysmal ventricular tachycardia,PVT扭转型室性心动过速torsive ventricular tachycardia,TVT,阵发性房性心动过速paroxysmal atrial tachycardia,PAT,可见II异联T波增宽有切迹，提示房性心动过速的P波与T波相重叠。,V1,阵发性房性心动过速paroxysmal atrial tachycardia,PAT,发作前发作中,阵发性房性心动过速伴有房室传导阻滞,V1V1,返回,阵发性交界性心动过速paroxysmal junctional tachycardia,PJT,发作前发作中,返回,阵发性室上性心动过速 paroxysmal supraventricular tachycardia,PSVT,房性和交界性阵发性心动过速，因其第一次不易见到，中间的P波又常不易明辨，在临床意义 和治疗上两者无大差别，故将两者统称为室上性阵发性心动过速。,V1 V6,发作前,返回,心电图特征1.QRS波通常无增宽变形。2.心室率为150240次/min，绝对匀齐。室上性阵发性心动过速不一定具有器质性心脏疾患，但常有反复发作趋势。,发作中,V1 V6,阵发性室性心动过速 paroxysmal ventricular tachycardia,PVT,发作前发作中发作后,阵发性室性心动过速 paroxysmal ventricular tachycardia,PVT,心电图特征1.QRS波呈室性波形，增宽而变形，QRS时限0.12S；2.常有继发性STT波改变；3.心室频率为140 200次min，基本匀齐；4.有时可见保持固有节律的窦性P波融合于QRS波的不同部位。,返回,扭转型室性心动过速torsive ventricular tachycardia,扭转型室性心动过速是较为严重的一种室性心律失常。发作时呈室性心动过速特征，只是增宽变形的QRS波群围绕基线不断扭转其主波的正负方向。每约连续出现310个同类的波之后就会发生扭转，翻向对侧。一般发作时间不长，常在十几秒内自行停止，但较易复发。临床上常表现为反复发作心源性晕厥或阿斯综合征。,返回,非阵发性心动过速nonparoxysmal tachycardia,实际上是加速了的房性、交界性或室性自主心律，其频率比窦性心律快，比阵发性心动过速慢。交界性的频率为70130次/min，室性的频率为60100次/min。一般没有阵发性发作与终止的特点，但也不尽然。,加速性室性自搏心律,返回,（6）扑动与颤动flutter and fibrillation,可出现于心房或心室。心肌的兴奋性增高，不应期缩短，其频率较阵发性心动过速更高，同时伴有一定的传导障碍，易于形成折返激动，是主要的发生原因。,返回,心房扑动 atrial flutter,心电图特征1.无正常P波，代之连续的粗齿状F波。F波间无等电位线，波幅大小一致，间隔规则；,通常认为心房扑动是在心房形成环形激动的结果，大多呈短阵性。,心房扑动 atrial flutter,心电图特征2.F波频率为250350次/min，大多以2:1或4:1下传，故心室律规则；如房室传导比例不恒定，心室律也可不规则；,心房扑动 atrial flutter,3.QRS波的时限一般不增宽。此图可见每6个F波后出现一个QRS波；如F波的大小和间距存有差异，且频率300次/min，称不纯性心房扑动。,心房颤动 atrial fibrillation,心房颤动是更为常见的房性心律失常,心电图特征1.各导联无正常P波，代之以大小不等形状各异的f波(纤颤波)，尤以V1导联为最明显，心房f波的频率为350600次/min；2.心室律绝对不规则，心室律快慢不一；3.QRS波一般不增宽；,心房颤动 atrial fibrillation,心电图特征4.若是前一个RR间距偏长，而与下一个QRS波相距较近之处，可出现一个增宽而变形的QRS波，形态酷似室性早搏，实为房颤伴室内差异传导。许多心脏疾病如冠心病，风心病等均有可能发生，房颤与心房扩大和心房肌受损有关。但也有少数房颤患者可无明显器质性心脏病变，这类房颤多呈阵发性。,房颤,普遍性 Framinghan Heart Study:incidence of the disease:2.1%in the male and 1.7%in the female incidence of the disease age of patient about 70%occur from 65 years to 85 years危害性 最严重的并发症血栓栓塞致死致残 AF本身可引起心腔扩大，促发心功能不全 快速AF可诱发室速和室颤，引起严重的血流动力学紊乱 慢性AF还可引起心动过速性心肌病，导致心脏器质性改变复杂性 其病因极为广泛且复杂,房颤的临床体征房颤本身的体征：心律绝对不齐、心音强弱不等、脉搏短拙例外情况房颤合并完全性房室传导阻滞或房室结传入性阻滞时心律规整平均心室率较慢时，无脉膊短拙发生。原发病的体征：随原发病的不同可有不同的体征血栓栓塞的体征：栓塞于不同部位则出现相应的体征,房颤的发生机制,During sinus rhythm,the SA node serves as the hearts pacemaker while the AV node acts as the gatekeeper to the ventricles,Illustration depicting macro reentrant circuit activity during a run of complex atrial fibrillation,房颤,P波：各导联P波消失，代之以形态和振幅不一致、间距不规则的f波大多数情况下，f波在V1及V3R明显，、avF次之。f波的频率一般在350600次/分之间QRS波：RR间距不等、QRS波幅变化较大但其形态大致相同房室结的不应期较长RR间距不等因舒张期长短不等，致心室充盈量不等QRS波幅变化较大,房颤的分类,按房颤发生的时间分类阵发性房颤：房颤呈短阵发作，持续时间数分钟不等，通常小于1个月，可自行转复为窦性心律持续性房颤：房颤持续时间在1个月以上，常为数月到数年不等，可能被转复并维持窦性心律永久性房颤：房颤呈慢性持续性，时间多在数年到数十年左右，且不能转复为窦性心律。初发性房颤：发生于48小时以内的AF称为急性AF。约60%的急性房颤在起病8小时以内自动转复窦律,按房颤持续时间还可分成 短阵性房颤：1年,房颤的分类,按房颤时心室率快慢分类慢速型：心室率0.1mV)、细颤型（f波0.1mV)、直线型房颤。按病因分类器质性房颤：由各自的基础病因引起特发性房颤：短暂的反复阵发性或慢性房颤，而无任何心脏病,心室扑动 ventricular flutter,心电图特征1.无正常的QRST波群，代之以连续快速而相对规则的大振幅波动；2.扑动波频率达200250次/min,心室扑动 ventricular flutter,目前多数人认为心室扑动是心室肌产生环形激动的结果。其发生一般具有两个条件：一是心肌明显受损，缺氧或代谢失常；二是异位激动落在易颤期。由于心室扑动的心脏失去排血功能，因此常不能持久，不是很快恢复，便会转为室颤而死亡。,心室颤动 ventricular fibrillation,心室颤动常常是心脏停跳前的短暂征象，心脏完全失去排血功能，是最严重的心律失常。,心电图特征1.QRST波群完全消失，出现大小不等、极不匀齐的低小波；2.频率达200500次/min,返回,2.心脏传导异常所致的心律失常arrhythmias involving abnormal cardiac conduction,心脏传导异常包括了传导障碍、意外传导和捷径传导。常见的有窦房阻滞、窦性静止、房室传导阻滞和各类束支传导阻滞。,返回,2.心脏传导异常所致的心律失常arrhythmias involving abnormal cardiac conduction,（1）房室传导阻滞 A-V block（2）束支传导阻滞与分束支传导阻滞bundle branch block(BBB)and fasciular block（3）预激综合征Preexcitation syndrome,Wolff-Parkinson-White syndrome,WPW syndrome,（1）房室传导阻滞 A-V block,窦房结的冲动在激动心房的同时，经房室交界区传入心室，引起心室激动。房室传导情况主要表现在P与QRS波的关系上。,度房室传导阻滞 first degree A-V block,心电图特征 PR间期延长为主要表现：成人PR0.21 sec或前后两次检测结果比较，出现与心率相当的PR间期延长超过0.04sec。（P-R间期随年龄心率而存在明显变化）,度房室传导阻滞 first degree A-V block,心电图特征 一度房室传导阻滞伴有束支传导阻滞，QRS波增宽畸形。,度房室传导阻滞 second degree A-V block,其心电图主要表现为部分P波后QRS波脱漏。度房室传导阻滞分为I型和II型两种类型，I型较II型常见。I型多为功能性或损害局限房室结或房室束的近端，预后较好；II型多属器质性损害，病变大多位于房室束远端或束支部分，易发展为完全性房室传导阻滞，预后差。,度房室传导阻滞 second degree A-V block,心电图特征I型：莫氏I型房室传导阻滞，表现为P波规律地出现，PR间期逐渐延长，直至一个P波后漏脱一个QRS波群，其后PR间期又趋缩短，之后又复逐渐延长，如此周而复始地出现，称为文氏现象。,度房室传导阻滞 second degree A-V block,心电图特征II型：莫氏II型房室传导阻滞，表现为PR间期恒定（正常或延长），部分P波后无QRS波群。,度房室传导阻滞 third degree A-V block,度房室传导阻滞又称完全性房室传导阻滞，当来自房室交界区以上的激动完全不能通过房室交界区组织而抵达心室时，在阻滞部位以下的潜在节律点就会发放冲动，激动心室，出现逸搏心律。心房颤动时，如果心室律慢而绝对规律，也应诊断为心房颤动合并度房室传导阻滞。,度房室传导阻滞 third degree A-V block,心电图特征1.P波与QRS波毫无相关性，各保持自身的节律；2.房率常高于室率。,交界性逸搏,度房室传导阻滞伴有交界性逸搏,度房室传导阻滞 third degree A-V block,度房室传导阻滞伴有室性逸搏,室性逸搏,返回,（2）束支传导阻滞与分束支传导阻滞bundle branch block(BBB)and fasciular block,激动经房室结下传，沿房室束进入心室后，在室间隔上部分为右束支和左束支，分别支配右室和左室。左束支又分为左前分支、左后分支以及中隔支。,窦房结,房室结,右束支,左束支,左前分支,左后分支,返回,右束支传导阻滞right bundle branch block,RBBB,右束支细而长，由单侧冠状动脉分支供血，其不应期比左束支长，故传导阻滞多见。,左束支传导正常左心室除极化正常,右束支传导阻滞右心室除极化障碍,+110,-30,0,右束支传导阻滞right bundle branch block,RBBB,心电图特征1.QRS波群时限增宽；2.QRS波的前半部接近正常，后半部在多数导联如、aVL、aVF、V4、V5、V6等表现为具有宽而有切迹的S波，其时限0.04sec；3.V1导联的综合波呈RSR型的m形波，其VAT时限0.06sec；aVR导联则常呈QR型，其R波宽而有切迹；4.V1、V2导联ST段轻度压低，T波倒置；5.单纯右束支阻滞时，QRS电轴在110至-30范围内。,右束支传导阻滞right bundle branch block,RBBB,aVFaVLaVR,V1 V2 V3,V4 V5V6,右束支传导阻滞right bundle branch block,RBBB,不完全性右束支传导阻滞和完全性右束支传导阻滞两者QRS波群的形态相似，但前者QRS波时限0.12sec。,QRS0.12sec QRS0.12sec,IRBBB,CRBBB,右束支传导阻滞right bundle branch block,RBBB,右束支传导阻滞合并右心房肥大时，心电图表现为：（1）心电轴右偏；（2）V5、V6导联的S波明显加深（0.5mV）,V1导联R明显增高（1.5mV）,左束支传导阻滞left bundle branch block,LBBB,心电图特征1.QRS时限增宽；2.、V5、V6导联Q波减少或消失，S波常消失，V5、V6导联的VAT时限0.06；V10.06sec;V1、V2导联常呈QS形，或有一极小R波，主波（R或S波）增宽，其顶峰粗钝或有切迹，后支较前支为迟缓；3.心电轴有不同程度的左偏；4.STT波方向与QRS主波方向相反。,左束支传导阻滞left bundle branch block,LBBB,左束支粗而短，由双侧冠状动脉分支供血，不易发生传导阻滞；如有发生，多为器质性病变所致。,左束支传导阻滞，左心室除极化障碍,右束支传导正常,-30,0,左束支传导阻滞left bundle branch block,LBBB,V4 V5V6,V1 V2,V3,左束支传导阻滞left bundle branch block,LBBB,完全性左束支传导阻滞和不完全性左束支传导阻滞两者QRS波的形态相似，但前者QRS波时限0.12sec，后者0.12sec。,CLBBB,ILBBB,QRS0.12sec QRS0.12sec,左前分支传导阻滞left anterior fascicular block,LAFB,左前分支细长，支配左心室左前上方，易发生传导障碍。,右束支传导正常,左前分支传导阻滞，左束支其余部分传导正常,-90,-45,0,左前分支传导阻滞left anterior fascicular block,LAFB,aVR aVL aVF,V1 V2 V3 V4 V5 V6,左前分支传导阻滞left anterior fascicular block,LAFB,心电图特征1.心电轴明显左偏，可达-30-90，超过-45者更具诊断价值；2.II、aVF导联QRS波呈RS型；I、aVL导联呈QR型，Q波小于0.02秒，RaVLRI;3.QRS波时限无明显增宽。,左后分支传导阻滞left posterior fascicular block,LPFB,左后分支粗，向下向后散开分布于左室的隔面，具有双重血液供应，故左后分支传导阻滞比较少见。,右束支传导正常,左后分支传导阻滞，左束支其余部分传导正常,180,0,+110,左后分支传导阻滞left posterior fascicular block,LPFB,aVR aVL aVF,V1 V2 V3 V4 V5 V6,左后分支传导阻滞left posterior fascicular block,LPFB,心电图特征1.临床上 右室肥大而心电轴明显右偏达90 120，尤以超过110为最可靠；2.QRS波在aVL导联呈RS型；aVF导联呈QR型；R特别高；3.QRS波的时限正常或稍增宽(0.12sec)。4.排除其它电轴右偏的情况，如右室肥厚、肺气肿、正常小儿等。,右束支传导阻滞合并左前分支传导阻滞 right bundle branch block+left anterior fascicular block,右束支传导阻滞右心室除极化障碍,左前分支传导阻滞，左束支其余部分传导正常,-90,-45,0,右束支传导阻滞合并左前分支传导阻滞 right bundle branch block+left anterior fascicular block,aVR aVL aVF,V1 V2 V3 V4 V5 V6,右束支传导阻滞合并左前分支传导阻滞 right bundle branch block+left anterior fascicular block,心电图特征1.QRS电轴在-45-90范围内；2.V1QRS波与单纯RBBB相似；3.I、aVF导联呈QR型；II、和V6导联呈RS型。,右束支传导阻滞合并左后分支传导阻滞 right bundle branch block+left posterior fascicular block,右束支传导阻滞右心室除极化障碍,左后分支传导阻滞，左束支其余部分传导正常,180,0,+110,右束支传导阻滞合并左后分支传导阻滞 right bundle branch block+left posterior fascicular block,aVR aVL aVF,V1 V2 V3 V4 V5 V6,右束支传导阻滞合并左后分支传导阻滞 right bundle branch block+left posterior fascicular block,心电图特征1.QRS电轴在110至+180范围内；2.V1 QRS波与单纯RBBB相似；3.aVF导联呈RS型；4.II、导联呈QR型或出现高大的R波。,返回,（3）预激综合征 Preexcitation syndrome,Wolff-Parkinson-White syndrome,WPW syndrome,在正常的房室传导通路之外，激动通过旁路传导束提前到达，使部分（或全部）心室肌预先激动，形成预激综合征。,旁路传导束 bypass tract,返回,预激综合征 Preexcitation syndrome,Wolff-Parkinson-White syndrome,WPW syndrome,心电图特征1.在QRS波之前出现“”（delta）波；2.PR间期缩短(0.12sec)，但Pj间期正常；3.QRS波增宽；4.常有继发性STT波改变。,“”（delta）波,J,P-J正常,预激综合征 Preexcitation syndrome,Wolff-Parkinson-White syndrome,WPW syndrome,根据预激向量方向的不同，一般分为A、B、C三型。,预激综合征 Preexcitation syndrome,Wolff-Parkinson-White syndrome,WPW syndrome,A型：“向量对向左前，使胸前导联心电图均呈R型，常以V3R为最高。“波均向上。,V1 V2 V3 V4 V5 V6,aVR aVL aVF,预激综合征 Preexcitation syndrome,Wolff-Parkinson-White syndrome,WPW syndrome,B型：“”向量对向左后，V1导联“”波向下，R波消失或减少，S波加深；V5、V6导联“”波向上，QRS波以R波为主。,V1 V2V6,预激综合征 Preexcitation syndrome,Wolff-Parkinson-White syndrome,WPW syndrome,C型：“”向量对向右前，V1、V2导联的“”波及主波均向上，V5、V6导联相反。预激综合征多见于健康人，除少数发生顽固的室上速之外，一般预后良好。但预激综合征的图形改变，与束支传导阻滞和心肌梗死相似，两者可相互混淆，应予重视。,返回,
